Odgrody na starych szerokopasmowcach

[fakamada]

Witam

Czy może wie ktoś co to za kolumny, na jakich głośnikach i czego się mogę po nich spodziewać (jaka efektywność) ?

Będą się nadawać do OB czy lepiej zostawić w tych obudowach ?

Obudowa z litego drewna o wymiarach 45x25 21,5 cm -głębokość.

Położenie nóżek z filcu świadczą o dedykowanej pracy w poziomie.

Na głośniku wysokotonowym oznaczenie MT/11/17.

Drugi to chyba jakiś alnico. Płyta przednia od strony głośników to MDF + sklejka.



Jeśli fabrycznie grają w obudowie półotwartej to tak - bedą się nadawać.

[tomq88]

Jakby ktoś potrzebował do odgród 3" fostexy (fullrange) to mam parkę na sprzedaż -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[machalica]

Witam,

Czy ktoś próbował ten głośnik wykorzystać w odgrodzie jako bas i czy nadaje się on na bas do odgrody?

proszę o info.

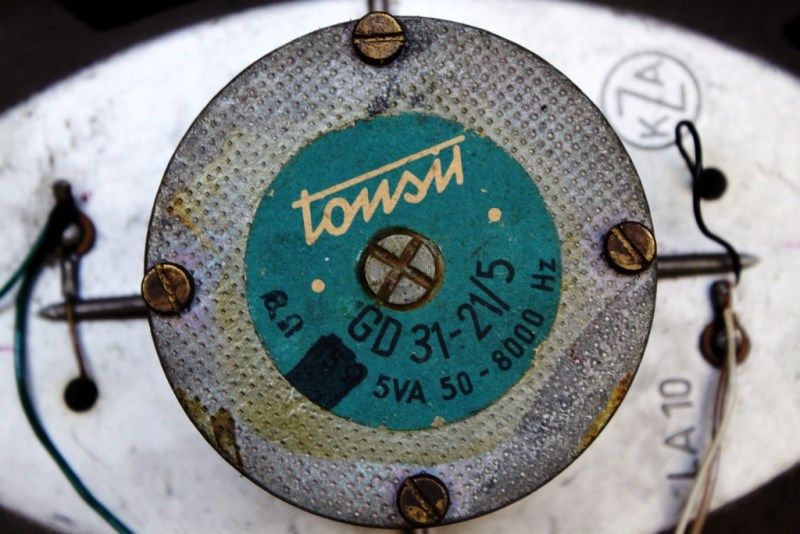

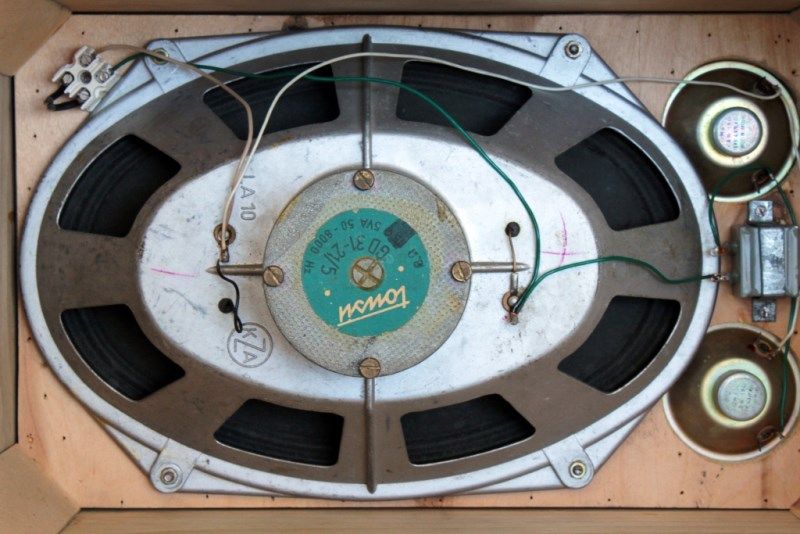

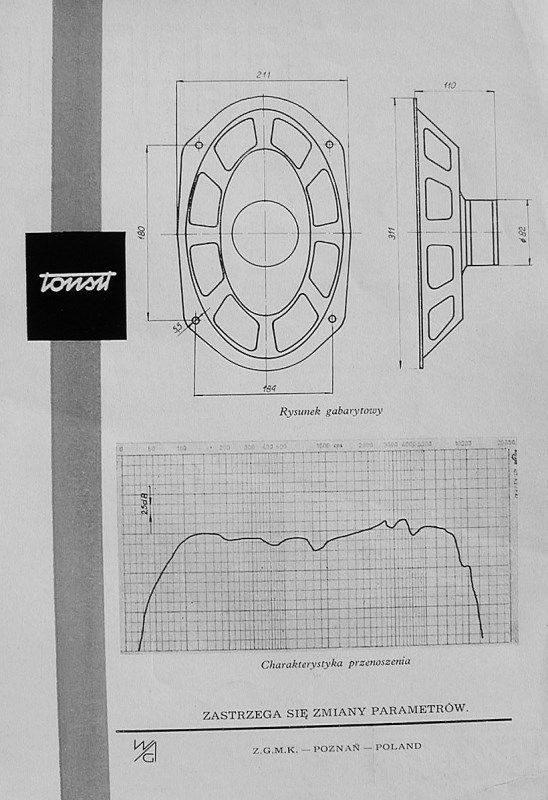

TONSIL GD 31-21/5 5 W 8 Ohm.

Produkcja TONSIL z roku 1960.

Kosz siluminowy lany wtryskowo, mocny magnes AlNiCo, cewka o impedancji 8 omów.

Parametry głośników:

moc znamionowa: 5 W,

impedancja: 8 Ohm,

pasmo przenoszenia: 45-8000 Hz,

efektywność: 92 dB



Wymiary głośników:

Długość-31 cm.,

Szerokość-21 cm.

wysokość- 11 cm.

Średnica magnesu-80mm,

Wysokość magnesu-40mm

Waga 1,6kg/szt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[machalica]

up



Witam,

Czy ktoś próbował ten głośnik wykorzystać w odgrodzie jako bas i czy nadaje się on na bas do odgrody?

proszę o info.



TONSIL GD 31-21/5 5 W 8 Ohm.

Produkcja TONSIL z roku 1960.

Kosz siluminowy lany wtryskowo, mocny magnes AlNiCo, cewka o impedancji 8 omów.

Parametry głośników:

moc znamionowa: 5 W,

impedancja: 8 Ohm,

pasmo przenoszenia: 45-8000 Hz,

efektywność: 92 dB



Wymiary głośników:

Długość-31 cm.,

Szerokość-21 cm.

wysokość- 11 cm.

Średnica magnesu-80mm,

Wysokość magnesu-40mm

Waga 1,6kg/szt

[jamelo]

Machalica - możesz próbować, ale nie na basie w odgrodzie, za mała powierzchnia membrany i moc. Miałem dawno temu te głośniki pod lampką w TL z papierowym wysokotonowym Tonsila z początku lat 60-tych. i powiem, że grało b. przyjemnie, dynamicznie i z ładną średnicą. Bas też był w zupełności wystarczający pod względem zejścia, szybkości i barwy.

Edytowane 29 Sierpnia 2011 przez jamelo

[machalica]

Czyli raczej do konstrukcji zamkniętej?

Myślałem o zwrotnicy trójdrożnej a ten głośnik byłby na basie w odgrodzie.



Machalica - możesz próbować, ale nie na basie w odgrodzie, za mała powierzchnia membrany i moc. Miałem dawno temu te głośniki pod lampką w TL z papierowym wysokotonowym Tonsila z początku lat 60-tych. i powiem, że grało b. przyjemnie, dynamicznie i z ładną średnicą. Bas też był w zupełności wystarczający pod względem zejścia, szybkości i barwy.

[miku]

widze, ze watek poszedl w innym kierunku, niz jak ostatnio bylem :)



ja sobie dalej gram na SABACH i ALPHARDZIE na basie. w biampingu i ze zwrotka aktywna.



wszystko pieknie, tylko ze wkurza mnie moj music angel na kt88 co wspiera bas (gora leci na monoblokach na gm70)

jakie mielibyscie propozycje (uzywany lub raczej DIY) wzmak lampowy lub inna konstrukcja do samego basu?



jakies opcje?

[simon1983]

Ostatnio Rotel ra714 zasila bas jak u Ciebie biamp i crossover dla basu. Reszta pasma pasywnie z lampą SET.



Ciekawe co piszesz ja właśnie chciałbym jakiegos taniego kt88 do zasilania samych basów, ...albo cztery gm70 horny i openbaffle na basie:)

[miku]

Ostatnio Rotel ra714 zasila bas jak u Ciebie biamp i crossover dla basu. Reszta pasma pasywnie z lampą SET.



Ciekawe co piszesz ja właśnie chciałbym jakiegos taniego kt88 do zasilania samych basów, ...albo cztery gm70 horny i openbaffle na basie:)





kt88 to napewno dobre rozwiazanie na bas. przeciez jedne z najlepszych piecow basowych ampega wlasnie leca na kwadrze kt88. jednak ta konkretna konstrukcja (music angel) to padaka. od poczatku mam z nim problemy.

[mamel]

macie jakiś pomysł na sensowna aplikacje dla Philipsa (AD)9710-M

ale nie zamknięta 40l

jest taka stronka w sieci z planem ponad metrowej odgrody z uwzględnieniem bafle steep ale zgubiłem adres

Edytowane 9 Września 2011 przez mamel

[fakamada]

Troels ma chyba 2 projekty na tym glosniku.

[meloV8]

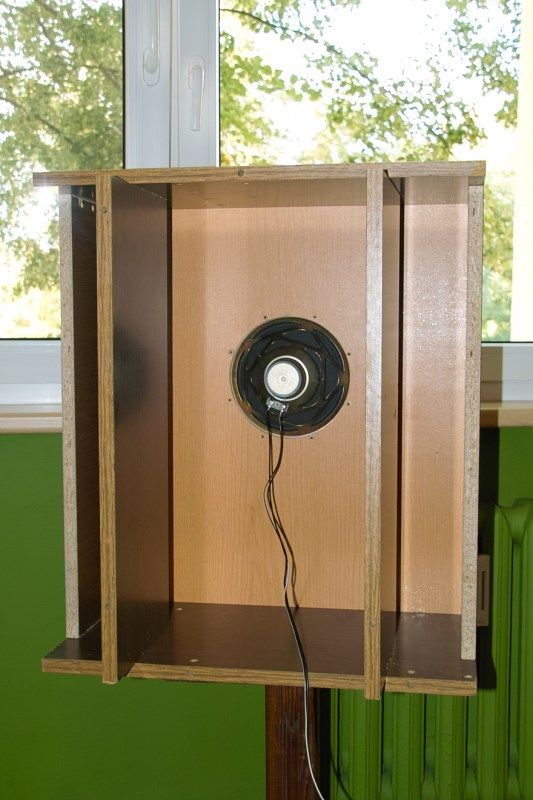

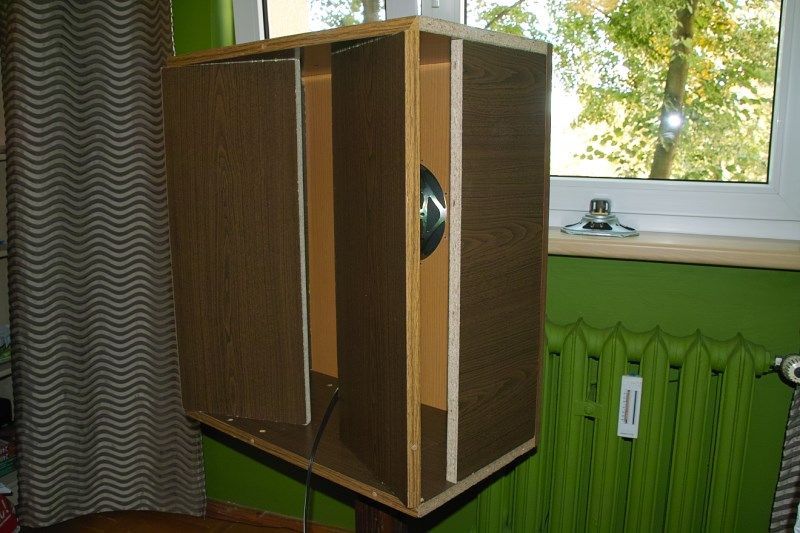

Skoro jestesmy juz przy Philipsach to zmontowalem odgrode w stylu Auditorium 23 Solovox dla szerokopasmowego Philipsa. Moja obudowa rozni sie dosc znacznie od oryginalu, poniewaz jest zbudowana z grubej plyty meblowej. Natomiast oryginal jest wykonany z cienkich sklejek, ktore maja rowniez nieco rozenowac. Poza tym w mojej wersji dodalem ruchome skrzydelka, aby przetestowac rozne warianty.

Wzorowalem sie na tym:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

oraz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



U mnie wyglada to tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

dzięki, to mam przeryte, była gdzieś pokazana taka płaska deska ponad metrowa z wymiarami, ryję dalej

[NOWOROSYJSK]

Odgrody - Opne Baffle - OB, szczegóły na aukcji allegro:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Azus]

A, jak by, się sprawował, JBL 2224H w od grodzie?

[gaudi1]

Zapraszam miłosników odgród Open Buffle do zapoznania się z nowym tematem dotyczącym "technologii" RiPol, czyli połączenie subwoofera o charakterystyce dipola i odgrody ;-)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

No ale to juz przeciez bylo. Chyba najwieksza wada tego rozwiazania jest totalnie niska efektywnosc. Poza tym trzeba stosowac drogie glosniki ( xmax ) oraz jest to obudowa wylacznie do pasma niskotonowego. Mozna probowac, czemu nie, choc z pewnoscia tanio to nie wyjdzie.

[machalica]

proszę o pomoc myślę

o skrzyni zamkniętej dla

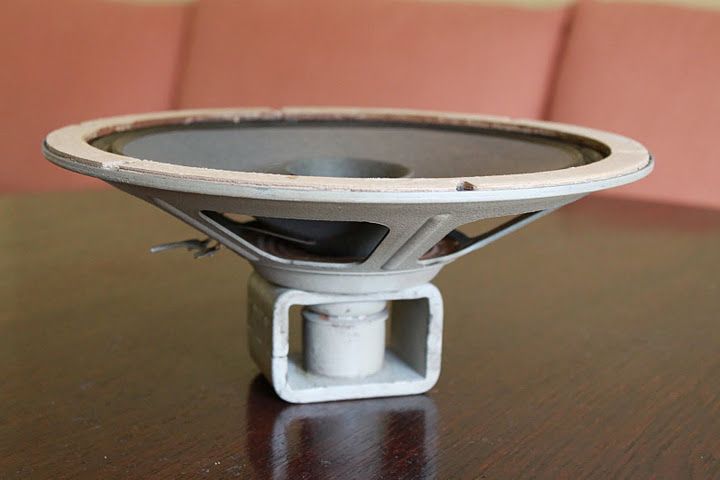

full range Quality Symfoni Speakers, Norway 1956 10 cali

proszę o radę dotyczącą wielkości skrzyni

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Do zamknietej? Raczej niebardzo. Ten glosnik z pewnoscia ma bardzo wysokie Qts, bedziesz mial podbity, dudniacy bas z obudowy zamknietej, ewentualnie bardzo duza obudowa zamknieta lub stratna. Osobiscie poszedlbym w strone obudowy typu Sangreal, ktora pokazalem pare postow wyzej.

[machalica]

dziękuję meloV8

za wskazówkę - nie znam niestety tej konstrukcji i nie wiem jak zabrać się do skonstruowania obudowy...

czy mogę prosić o wiecej informacjo aby zaprojektować do tych głośników obudowy typu Sangreal







Do zamknietej? Raczej niebardzo. Ten glosnik z pewnoscia ma bardzo wysokie Qts, bedziesz mial podbity, dudniacy bas z obudowy zamknietej, ewentualnie bardzo duza obudowa zamknieta lub stratna. Osobiscie poszedlbym w strone obudowy typu Sangreal, ktora pokazalem pare postow wyzej.

[arczi87]

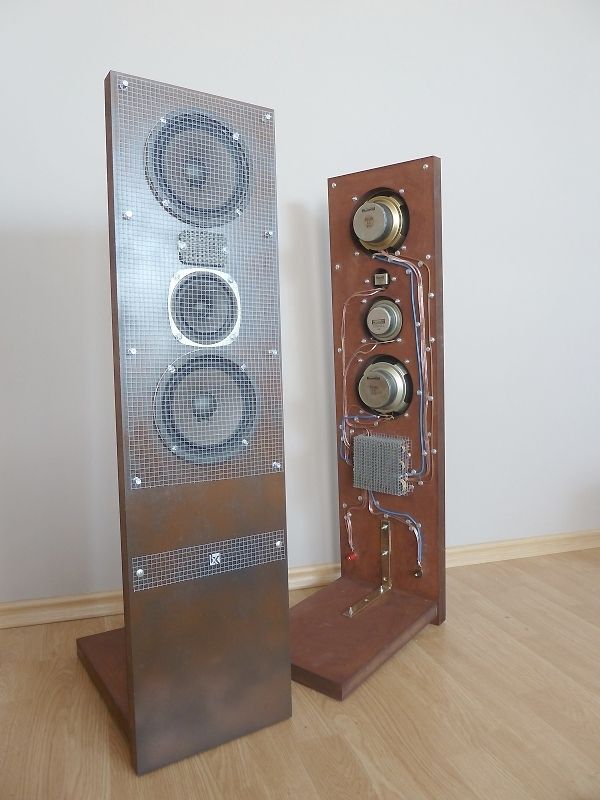

A ja się pochwalę bo w końcu coś gra :)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[naprawiak]

No to teraz zdjęcia zestawu ;)

[aqjaroslaw]

Witam panów.

Przepraszam że trochę zbaczam z tematu ale chciałem bez otwierania nowego wątku wykorzystać trochę waszą wiedzę na temat szerokopasmowców.

Będę niedługo miał do dyspozycji parę goodmansów axiom 201.

Jeśli ktoś miał do czynienia z tym głośniczkiem to proszę o opinie o nim.

Jak wysoko się plasuje według was wśród odsłuchiwanych głośników i jak (w jakim typie obudowy) najlepiej go zaaplikować.

Głośnik będzie użyty z niskotonowymi seas l26roy zamkniętymi w 35l budach zamkniętych oraz wstęgą fountek neo cd3,5h.

Podział zwrotnicą aktywną:

od dołu przy 100-150Hz od góry 4kHz.

Wzmacniacze do wstęgi i goodmansa to 2 x pass zen pracujący w klasie a. Do basu mocne końcówki w klasie ab (300w 4ohm).

[simon1983]

Mam problem z Chopinem. Żeby fortepian brzmiał naturalniej(jego waga) musze basy dać bardzo głośno,głośniej niż słuchając rocka,metalu czy jazzu. Fortepian obnażył wady mojego systemu.

Aqjarosław-nie mam wiedzy o Goodmansach



Nieco inne ustawienie basów na słuch już

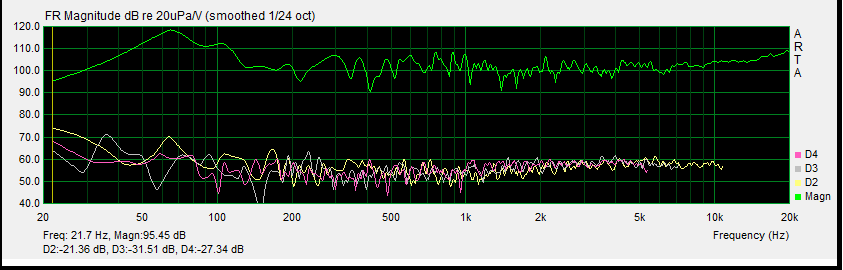

Ten jasny wykres to ustawienie basów za pomocą pomiarów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arczi87]

Simon to kwestia instrumentu i nagrania z tego co się zorientowałem. Ostatnio tą samą kwestię poruszyłem ze znajomym, który z racji wieku więcej słyszał. Z tego co mi tłumaczył to kwestia epoki i grania na instrumencie. Nowe nagrania i fortepian jest bardziej dociążony. Podobno chodzi o styl gry itd. Ja strasznie z tego powodu lubię słuchać Prokofieva. Jest taki box gdzie gra i fortepian jest świetnie dociążony i barwowo mi odpowiada.





Ja jestem po lekkiej modyfikacji zwrotnicy w moich odgrodach i mogę stwierdzić, że nareszcie grają łagodnie i równo. Choć pewnych niedoskonałości głośników już się nie przeskoczy. Choć troszeczkę dałem ciała z frezami pod wysoko tonowe głośniki bo pomyliłem się grubość frezu :/. No ale jestem na etapie zakupu filcu na przednią część obudowy. Powinno to wyrównać charakterystykę.



Pozdrawiam Arczi

[ecc83]

Witam,prosze szanownych kolegów o rade w kwesti aplikacji glosnika rft 3701,pozdrawiam

[meloV8]

A to proste dosc. Im wieksza decha tym lepsza.

[ecc83]

A to proste dosc. Im wieksza decha tym lepsza.

Dzieki, a może ktos z szanownych forumowiczów próbował wsadzić ten głośnik w paczki?U mnie w desce 100x50cm licho z basem,pozdrawiam.

[rosenblat]

A to proste dosc. Im wieksza decha tym lepsza.



Obtls niewielkie a tys gra :) ... Od kilku tygodni mam tak zaaplikowane rft 3702 ciete 2 rzędem na 200hz i w końcu jest ten niski dół. Uważam ,że to świetna alternatywa dla monstrualnych dech.

[meloV8]

Kurde rosenblat, i dopiero teraz to piszesz?! :P A ja juz myslalem, ze pomysl z OBTLS przepadl na wieki, choc przyznam, ze ciagle mysle nad udoskonaleniem tego rozwiazania... Moglbys wrzucic jakies foteczki? Jeszcze nie widzialem u nikogo tej obudowy :)

Edytowane 9 Listopada 2011 przez meloV8
