robimy shigaraki transport / CD Flatfish

[involve]

>woytek, 24 Maj 2009, 00:51



Dzięki.

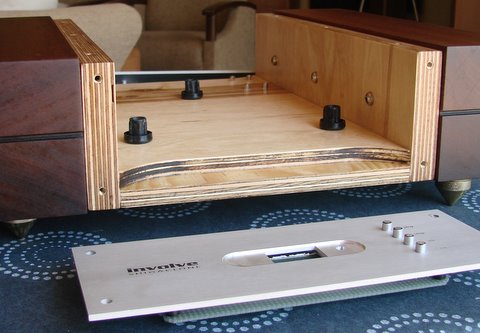

Akrylowa płytka przesuwa się po prowadnicy z aluminiowego profilu (z OBI lub Castoramy). Przycisk toc umieszczony pod górną blachą zwiera po zasunięciu płytki. Do zmiany jeszcze metalowy chwytak, chwilowo z tego co było pod ręką.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mily]

>involve



FAN-TA-STY-CZNE!!!

[MStaniszczak]

To ja jeszcze dwa pytania do involve. Czym przymocowałeś profil aluminiowy do płyty górnej? I gdzie zrobiłeś sitodruk na płycie czołowej?

[Marcin-utopia]

od spodu są przyspawane tulejki z tego co widzę

[involve]

Profil przykręcony do tulejek z gwintem M3, tulejki zgrzewane czy jakoś tak. Napisy są grawerowane i malowane czarną farbą, wykonane u grawera.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imacman]

Jednak Polak potrafi :). Jestem pod wrażeniem pomysłowości i wykonania. Pozdrawiam

[arczi87]

Witam mam pytanie

Czy ktoś się orientuje co może być dawcą pod shigaraki clone ?

Bo zauważyłem że te radio odtwarzacze JVC są praktycznie nie do dostania.

Pozdrawiam i z góry dziękuje.

[arturp]

Shigaklonerzy wykupili wszystkie JVC . Zaraz sie okaże ,że sprawny mechanizm będzie kosztował na allegro 500PLN ;p .

[mae]

chyba jeden jeszcze się ostał ;)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ps. nie mam nic wspólnego z tą aukcją

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

jak by kogos bardzo cisneło mam 4 sztuki jvc moge odstąpic jednego po kosztach zakupu 179 zł



ale tylko dla budowniczych nie handlarzy

[Marcin-utopia]

jvc sprzedany już nie aktualne !

[bonaventura]

A co można w zamian tego jvc? Mój kolega koniecznie chce mieć shigaclona. Może ktoś z Panów ma do odstapienia jvc? On do tej pory budował wzmacniacze i głośniki , ciągle szukając najlepszych rozwiązań.Nie doceniał znaczenia żródła do chwili, gdy posłuchał u mnie. A może ,ktoś wie co można w zamian zastosować?(...że powtórzę pytanie).

[Ericson-TN]

Podobno DVD Pioneer DV-300 gra znośnie...

[Molibden]

Transport nie jest źródłem. Jest tylko transportem. Źródłem dźwięku jest DAC.

Każdy poprawnie zbudowany odtwarzacz CD z wyjściem cyfrowym czytający bezbłędnie płyty nadaje się do budowy transportu. W szczególności, jeżeli ma to być shagiclone, oparty na chipsecie i laserze Sanyo. Ale najlepszym połączeniem jest wg mnie eliminacja SPDIF czyli połączenie przez EIAJ/I2S DACa z czytnikiem. To, o co warto zadbać to poprawne zasilanie oraz stabilny zegar.

[bonaventura]

Panowie: Ericson-TN. Mam to dvd w moim systemie nie gra dobrze- niestety.

Molibden- oczywiście ,że transport to transport,ale to dvd pioniera(dv300) świszczało i piszczało, a taki grundig stary gra bardzo wyważonym dżwiękiem. Mówiąc ,że kolega nie przywiązywał dużej wagi do żródła nie miałem na myśli tylko transportu. Ale co tam ...

A jvc ez 15 nadaje się?.

W przypadku shigaclona ważne też jest ,że można popracować na jego formą zewnetrzną według upodobań i jednocześnie mieć fajny dżwięk ( uzywając daca oczywiśćie).

[Alton881]

Involve>>

Gdzie kupujesz śrubki na torksa?

[involve]

Śrubki torx kupiłem w TME

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MStaniszczak]

involve, 24 Maj 2009, 14:40



>Profil przykręcony do tulejek z gwintem M3, tulejki zgrzewane czy jakoś tak. Napisy są grawerowane

>i malowane czarną farbą, wykonane u grawera.



A możesz zdradzić gdzie robiłeś elementy aluminiowe i gdzie "zgrzali" Ci tulejki?

[nostromo]

Witam,

Właśnie kupiłem JVC RC-EZ31B ale nie jest on w 100% sprawny. Słychać "trzask" w przerwach między nagraniami i na końcu płyty a także gdy włącza się pauzę. Nie na każdym nagraniu to słychać, czasami cicho a czasami bardzo głośny trzask. Trzask słychać także gdy przeskakuję z nagrania na nagranie. Czy można ten feler wyeliminować i jak to zrobić ?





pozdrawiam,

[Krzych 2]

Witam. Pewnie nie wyciągałeś jeszcze napędu z elektroniką z obudowy boomboxa. Wygląda to na felernie działający muting lub coś z przetwornikiem. Spróbuj wyprowadzić sygnał SPDIF połącz go z DAC, jeśli dalej będą trzaski to masz poważniejszy problem jeśli znikną to nie ma się czym przejmować. Oczywiście jesli będziesz budował shigaclona. Pozdrawiam

[marekocska]

Ja tez mysle (prawie 100%) ze to muting. Ale jesli bedzies uzywal jako shigaclone (czyli transport) to wtedy muting i tak nie ma zastosowania.

[nostromo]

Dzięki chłopaki za darmową poradę !

[wovo]

Zlecę komuś lub kupię od kogoś obudowę do klona. Chciałbym żebybyła ładnie wykonana, aluminium, może być z drewnem ale nie musi. Może być do zmontowania i wykończenia, ale żeby był komplet dociętych, nagwintowanych elementów.







Bardzo proszę zainteresowanych o kontakt na PW.

[Krzych 2]

Witam. Właśnie kończę obudowę wreszcie i został mi w zasadzie tylko jeden mankament z którym nie bardzo mogę dać sobie radę. Problem tkwi w głośnym trzasku z głośników przy włączaniu klonika. Sprawdzałem napięcie w momencie załączania i widać jego skok . Wiem , że chodzi o zjawisko indukcji w uzwojeniach traf spowodowane iskrzeniem wyłącznika. Jak z tym powalczyć? Może warystor między fazę , a zero , czy może dać co innego.

[muda44]

Krzych 2, 18 Cze 2009, 23:00



Nie śledzę wątku i nie wiem co masz na wyjściu toru audio.

W sprzęcie fabrycznym masz tranzystory mutujące lub przekaźnik odcinający sygnał w trakcie włączania - wyłączania urządzenia. Bez nich słychać trzaski w trakcie załaczania lub wyłączania zasilania.

Zrób przekaźnik z opóźnionym załączaniem lub jak ja ( CD modyfikowany bez tych ukłądów na wyjściu )Najpierw odpalam CD później wzmaka i na odwrót - najpierw wył. wzmaka a później CD.

Bez tego można uszkodzić głośniki

[Krzych 2]

Dzięki można i tak , ale niepokoi mnie ten skok napięcia , czy nie można tego jakoś inaczej?

[witek_z]

Krzych , tyrysyor na 230V 10-15 ohm.

[witek_z]

Krzych , sorry tyrystor 10-15 omów trzeba włączyc szeregowo w zasilanie 230V.

[voivod]

Co prawda lutownice złapałem do ręki parę dni temu po wielu latach przerwy ale mam nadzieję że dam radę :)

Studiuje powyższy temat od paru dni - mocno mnie zaraziliście.

Na początek chcę zrobić zasilacz według Pitera z 2 x BG STD 1000/25, LM7808 i 2 x MSR860 lecz nie wiem jak to wszystko połączyć.

Może ktoś naszkicować schemat - w całym temacie nie znalazłem a czytałem od deski do deski.

[Peter Daniel]

Schemat jak ponizej:
