robimy shigaraki transport / CD Flatfish

[Matthew]

no mam to w jednej budzie, kwarc przylutowałem z kondkami 10p...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

coś cisza ... czyżby powolny zgon ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekG]

hmm

niestety nie cisza... jakos zaczal mi bardzo glosno pracowac....



po instalacji kwarcu zdecydowanie lepiej, mecze sie z buforami...



Czy ktos poprawialz asilanie na plytce?



albo ma ktos moze liste elektrolitow ktore tam siedza, planuje podmienic...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

MarekG, ostatnia szanasa to wstawiam LC audio X0 oryginała mam, zasilę to z akumulatorka, zobaczymy, może szorstkość z góry zniknie ;( jak nie to za okno !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[CASKP]

Czekam na takiego Clock'a ...



Jak tylko dojdzie - instaluje go i poprawiam zasilanie na płytce.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekG]

CASKP, mozesz cos wiecej o nim napisac? gdzie mozna takie cos kupic?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

W sumie oglądając jakośc kondensatorów w tym transporcie to jest żenuła! I tutaj raczej doszukiwałbym się powodu szorstkosci. W sumie mozna by wymienic to na jakies STD lub Wimę. Niewielkie wartości nie spowodują jakiegoś podniesienia kosztów. Nalezy tylko ustalic które z nich kaszanią.....:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

dodajmy że kaszanią tylko u Matta jak narazie ;), ja tam hepi i to najbardziej na wyjściu a'la shigaraki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

No sam jestem ciekaw bo narazie Shark bawi się sam na sam moim transportem i chwilowo nie mam czasu na odsłuchi.



Nawiasem mówiąc bawię się też Sonówką 950 i stwierdziłem że np. STD się gorzej sprawiały (zamulały spowalniały i były bardziej szorstkie niz Panasoniki o tej samej wartości na zasilaniu a przy kwarcu bezkonkurencyjne jest Wima....klarowna przejrzysta i szybka.

Dla tego proponuję na słuch dobierac kondy a nie wyłącznie w/g marki....naturalnie z gówna bata też nie będzie;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[utopia]

antoś, 18 Paź 2007, 21:55

....naturalnie z gówna bata też

>nie będzie;-)



słyszalem ripostę -zależy co jadłeś wcześniej ;)



przez Was sam zamówiłem dawce ........... ................ straszne który to juz projekt ? ale czytam cierpliwie i zbieram wsio do kompleta -nic na wariata

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

Yogi...no właśnie kaszani u Matta a u Niego stał przecie MBL ...no to juz jest absolutenspitzenklasse. Nic więc dziwnego że Sziragaky wydaje się mu szorstkim ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

Poprzyglądałem się pomierzyłem, testowo powstawiałem w różne punkty dławik i wniosek jest taki że bardzo dobre kondy tylko w zasilaniu w zasilaniu za wiele tu nie pomogą. Silnik bardzo mocno sieje że nawet słaby kond przepuszcza mniej szumu niż sieje silnik. Szum przebija się za stabilizację na stronę 5V, no i pewnie dalej po spdif do daca. Żeby zabić szum pewnie trzeba by zrobić osobną stabilizację na 5V. Od elektroników/elektryków mam jeszcze inny patent na silniki z komutatorem. Gruby rdzeń ferrytowy fi ok 2 cm i kilka cm długości na to nawinąć cewkę drutem 1mm2 ile się zmieści i przez to zasilić silnik (a nawet dwie z obydwu stron). Przy czym cholera wie jak to wpłynie na regulację prędkości. No i oczywiście trzeba kombinować z odłączeniem silnika od płytki. Więc raczej na razie pójdę w stronę osobnej stabilizacji 5V. Szukam miejsca gdzie można spokojnie odciąć zasilanie zostawiając w spokoju ten tranzystor przy wyjściu scalaka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

A poza tym to nie wiem co tam hałasuje. Czy aby na pewno silnik obrotu talerza? Po odpięciu zasilania w trakcie odczytu þłytki momentalnie zapada cisza, mimo że płyta kręci się jeszcze trochę. Głowica by tak hałasowała? Wiele tam się nie rusza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

No tak ale CdPro2 podobno przy shigaraki nie gra czy może to różnice w implementacji wyjść cyfrowych?

Zakłócenia cyfrowe przenoszące się poprzez masę zneutralizujemy szybkimi optoizolatorami lub trafkiem do tego można zrobić zegar po stronie przetwornika wysłać go do napędu i przy okazji przetaktować SPDIF w jakimś CS8412 czy co tam siedzi w odbiorniku SPDIF jest jeden problem nie będzie nic więcej do dłubania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

Yogi, 18 Paź 2007, 21:43



>dodajmy że kaszanią tylko u Matta jak narazie ;), ja tam hepi i to najbardziej na wyjściu a'la

>shigaraki



Ja tam też hepi , na wyjsciu bez żadnych buforów , nic nie sieje ,szostkosci też nie zauważyłem :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[CASKP]

Marek G.



Jak tylko go dostanę to od razu dam znać jak się maleństwo spisuje. Z tego co mi wiadomo - to dokładność wynosi 2 ppm



Nie znam dokładnie kosztów tego clock'a ale nie sądzę aby przekroczył 150 zł

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mateusz_W]

te clock`i ma ArcziZ, za te pieniadze chyba nic lepszego sie nie kupi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

Czołem Sigaklonowcy!!!



raportuję uprzejmię że odzyskałem

a) swój kable cyfrowy (tzw dobry i uznany)

b) nowy kabel polecany przez Petera ten po 5 USD + 20 USD przesyłka ;-)

c) trochę czasu więc dziś posłuchałem w relacji z CDPR2.



Poczyniłem jeszcze pewne zmiany w wyjściu. Pierwotnie pociągnąłem kabelek 1m (video) koncentryczny z rezystorów do DACa. Aby wyrównać szanse założyłem gniazdo Chinch aby korzystać z tego samego kabla cyfrowego przy porównaniach.



Wnioski :

Matthew - wreszcie zrozumiałem o co Ci chodzi z tym szelestem na górze ;-(

CDPRO2 pokazał swoją wyższość nad Shigaklonem ("nierozwiniętego" tzn bez upgradów i modów, full oryginał przyklejony do sklejki 10 mm zasilany z aku 12V 7Ah).



Mimo tego wniosku, chce się rozwijać tę koncepcję za niesamowitą otwartość i świeżość (chyba powtarzam to samo co Peter.....)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

zorro, 5 Paź 2007, 22:41



>Jedna z wersji tego chipa na 64 nogi :

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Od nowa pocztałem cały wątek - trza szukać lepszego dawcę. Mam przekonanie że w jednej kości obróbka audio CD i sterowania wszystkim (łącznei z LCD i przerwaniami do zdalnego sterowania i guziki to trochę chyba za dużo dobrego jak na jedną małą kostkę.

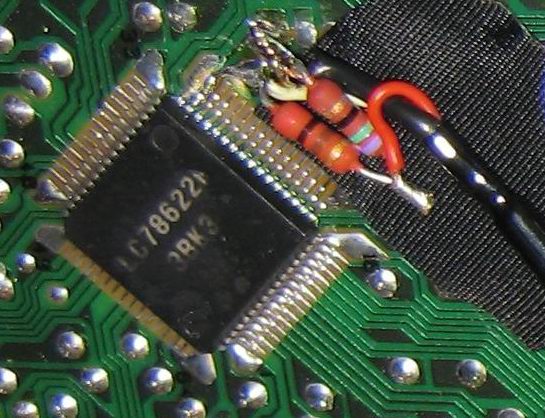

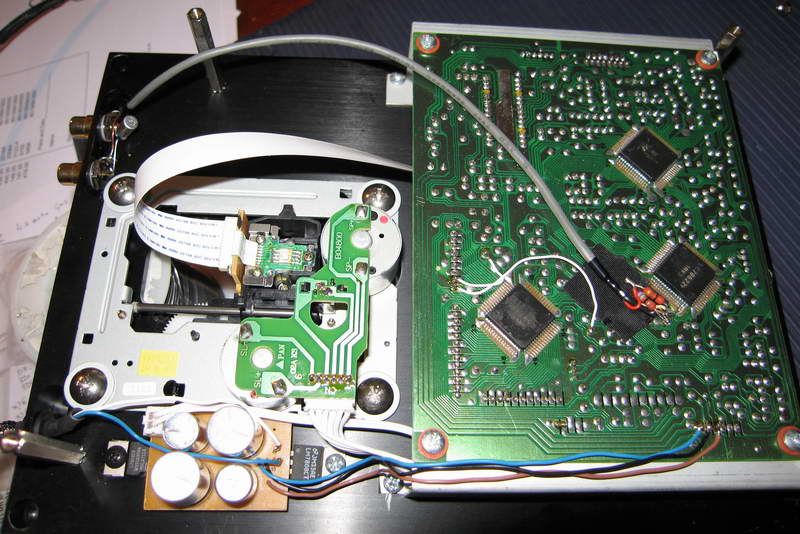

Zdjęcie Flata dla przypomnienia: (kość rzeczywiście jest LC 78622

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

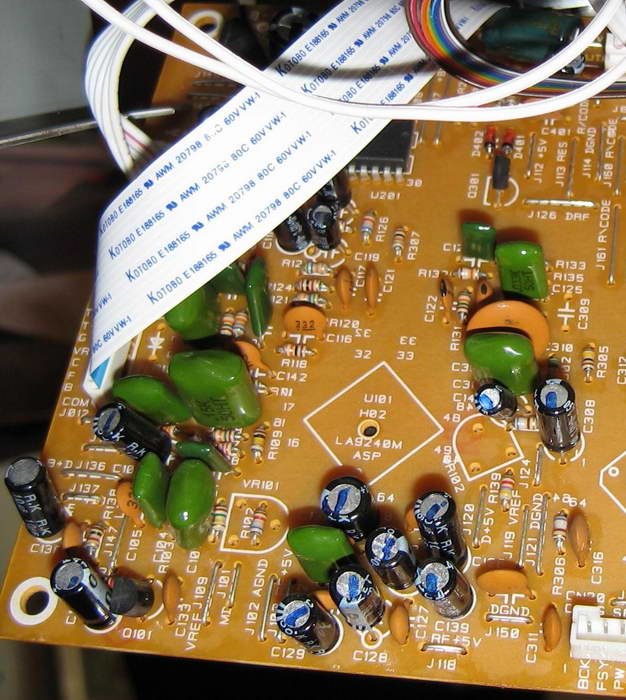

czy YST2 może coś oznaczać? Wyjście audio L -CH i R - CH - jak w boomboxie. Nie ma wzmaka U701 (widocznie tańsza wersja ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

ja czekam na drugi napęd z silniczkami na małej płytce, jak tylko dostanę oddzielam płytkę sterowania i zobaczymy. Coś mi się zdaje że owa szorstkość może wynikać z teko włażnie że płytka z procesorkami za blisko jest głowicy a silniki sieją wibracjami na płytkę. Tylko jak ja to sprawdzę skoro mój dac i tak wszystko obrabia od nowa ?;-)



Ryszard_wpl> a czy miałeś okazję posłuchać na spokojnie oryginalnego shigaraki? jeśli tak to czy tam też słyszysz szorstkość ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Ryszard, no właśnie, emocje i adrenalinka opadły i jednak coś tam szeleści ;)



ale przetrzeń, basior kurcze rewelka tylko ta jedna wada! pewnie jakby wyjąć napęd cdm4 z jakiegoś philipsa ze sterowaniem i dać go na granit, ładnie zasilić to też było by nieźle..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

Jeszcze kotekta do tej cewki dla silnika, popiperzyłem jednoski. Średnica rdzenia 2-3mm (preferancja 2) długość 15mm. Wyciągnąłem coś takiego z zasilacza ze starego kompa, podłączyłem za zasilaniem i faktycznie szum silnika nieźle odsiewa (oczywiście w tym miejscu podpięte to odsiewa szum który dostaje się do zasilacza z płytki a nie na płytce). W Weekend podepnę przez nią silnik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Matthew,



Sprobuj inna podstawe, z moich obserwacji wynikalo ze granit nigdy nie sprawowal sie dobrze jako podstawa do sprzetu. Takze zmien BG N za regulatorami, w tym transporcie moga byc one glowna przyczyna szelestu; BG STD powinny byc lepsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

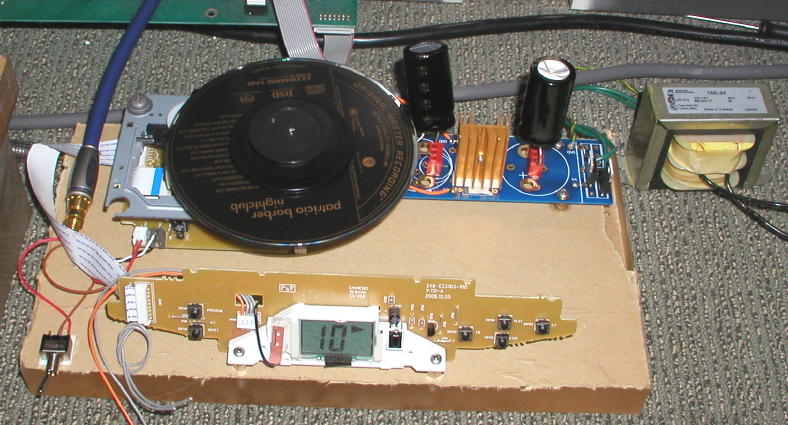

Wczoraj zmontowalem swoj transport. Uzylem 1" akryl jako podstawe. Zasilanie podlaczylem za dlawikiem ( 2 x MSR860, BG STD 1000/50, LM7808, BG STD 1000/50), transformator Hammonda, 50VA, 24 V CT.



Wyjscie z dwoch rezystorow Caddocka: 220/75R, rezonatora kwarcowego jeszcze nie ruszalem.



Podobnie jak przy Shigaraki, uwage przyciaga bardzo niski i gleboki bas, separacje miedzy dzwiekami i swierzosc. Ogolnie gra to bardzo podobnie do Shigaraki. Chcialbym zaznaczyc ze kilka razy podkreslalem ze dzwiek z Shigaraki nie jest typowo audiofilski, gora nie jest tak wyrafinowana jak w sprzecie hi-end, jest jednak cos co powoduje ze slucha sie tego z niewatpliwym zainteresowaniem.



Kabel jest dosc wazny, jesli jeszcze nie nabyliscie Synapse, to polecam, u mnie jest to obecnie first choice in digital interconnect. Troche tez eksperymentowalem z kondensatorami i wydaje sie ze BG STD pasuje tu najlepiej, BG N za regulatorem nie dalo rady sluchac. FK wydaja sie tez miec potencjal i dzisiaj odbieram kilka sztuk 2200/35 a wiec je wyprobuje.



Porownywalem tez jak ma sie magnetic clamp do docisku bez magnesu. Uzylem tu "custom" clamp ktora zbudowalem specjalnie do CD Pro (Marigo Mat, CDPro clamp z usunietym magnesem i zainstalowanym w tym miejscu mosieznym krazkiem). Podczas gdy ten clamp sprawdza sie bardzo dobrze przy CD-Pro (byl to chyba przelom kiedy zaczalem z zainteresowaniem sluchac CD-Pro), nie wnioslo to raczej poprawy przy Shigaklon. Dzwiek stal sie bardziej stonowany i jakby mniej natarczywy, ale jednoczesnie ubylo swiezosci i atmosfery powietrza a wiec wrocilem do zwyklego docisku magnetycznego (krazek z JVC jest ludzaco podobny to tego jaki byl w Shigaraki, tam jedynie caly spod byl oklejony miekkim materialem).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

dałem napęd na dwie śróby ale z gumkami tymi fabrycznymi, uspokoiło się trochę, basu zmalało ;/ ale ja wiem, nadal mnie to nie gra ;D brak plastyki.. ;(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekr]

To w końcu jaki dawca?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

j amam to z JVC EZ31 czy coś..





PS. Tak sobie spoglądam na bebechy MBLa 1531 ;) i tam są po coś aż 3 stabilizatory, mniemam ze te 5 i 9 V chyba na cdpro2... bo chyba nie na wyświetlacz :/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[konik63]

wojtekr, 19 Paź 2007, 20:19



>To w końcu jaki dawca?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

ryszard_wpl,



Ze znalezieniem pewnie będzie ciężko, w najtańszych pewnie będą kombajny w stylu tego sanyo czy toshiby, bo po co dawać dwie czy trzy kości jak można jedną. Odpowiednie scalaki pwenie będą miały modele z mp3, ale tu już można dostać wszystko na jednej płytce, no chyba że faktycznie dekodowanie mp3 będzie na osobnym scalaczku który można wyłączyć żeby nie bałaganił. Nie wiem czemu nie wpadłem na pomysł żeby przetestować mój hd760 (LC78622) w roli napędu, a już nawet miałem go kiedyś zestawionego na porównianie z CEC TL 51XZ z przetwornikiem CEC DX71mkII. Może faktycznie uproszczę mu wyjście do dwóch rezystorów (tam jest trafo) i zobaczę jak to będzie działać.



Pisałeś ża masz na zbyciu cs8412, jeszcze aktualne?
