robimy shigaraki transport / CD Flatfish

[antos]

Luiis> wygląda naprawdę fajnie. Tylko musiał by sta na jakimś materiale który pochłania drgania podłoża, trzeba też pomyslec nad zawieszeniem napędu.



Peter> wymieniłem też średniego kondka z zasilacza, narazie na panasonika 1000uF i kolejna poprawa. W zasadzie jest to wszystko o czym piszesz....:-) naprawdę coraz lepiej. Nie ruszałem jeszcze tego 4,7uF ....bo nie mam narazie co wtawic... zasilacz trzeba dopracowac to pewne ale już jestem pod duzym wrażeniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

>Luiis>

>wygląda naprawdę fajnie.

Mam sugestie - te guziki i wyświetlacz - trzeba wyciągnąć LCD do krawędzi bo inaczej nie będzie widać co osiągnęliśmy guzikami. A guziki - za bardzo przypominają AA... Nogi są chyba za wysokie - tu bym klonował AA...

Zaskoczyłeś mnie dostępnością akrylu 20 mm!

Jak i gdzie wyfrezować wycięcia w akrylu (i jeszcze zachować jego urodę - zakładam że ma być czarny).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Antoś,

to chyba nie problem, można podwiesić do płyty przez amortyzatory, albo mocować na sztywno, a zapewnić tłumienie na nogach - kolce, podkładki i inne materiały. Zresztą niech się wypowiedzą znawcy tematu, ja mogę zaprojektować dowolne rozwiązanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

>Ryszard_wpl, 24 Paź 2007, 17:18



Ryszard, jest czarny - jutro będę wiedział czy potną na formatki i ile za to wezmą.

Rzeczywiście przypomina AA... ale co tam, wzorujemy się na lepszych, no nie?

To tylko końcepcja, siądę wieczorem i dopracuję - już wiem, że osłonę elektroniki zamocuję na zawiasach z tyłu

- podpatrzone i wydaje się logiczne.

Jasne że płyta czołowa bliżej, nóżki jakie chcesz długie.

Poza tym widział bym to tak, żeby były tylko dwa kolory:

Czarny (akryl) i alu (albo stal).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

>>Peter> wymieniłem też średniego kondka z zasilacza, narazie na panasonika 1000uF i kolejna poprawa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

Luis,

Niezłe ale tu to już najmniejszej szansy na trafo w środku nie ma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

>Bacek, 24 Paź 2007, 18:09



Zgodnie z ideą supply MUSI być na zewnątrz ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

W odpowiedzi na wczesniejsze pytania, uzywam to z BiDAT Meitnera, ale z NOS takze dobrze sie wczesniej zgrywalo, teraz powinno byc jeszcze lepiej. Nie mam obecnie zadnego NOSa na stanie, musze dopiero zbudowac.



Kwarc jest zwykly, kupiony lokalnie, jak widac w zalaczniku. Zamowilem tez zegar Tenta.



Kondensatory jak na zdjeciu: 2200uF BG FK przed regulatorem, 1000uF STD za i na plytce BG N 47/50. Obecnie jest to najlepsza kombinacja, az sie boje pomyslec co bedzie jak wyminie reszte (chociaz az tak mi sie do tego nie pali).



Dzwiek jest analogowy z precyzyjnie zbudowana scena i zdumiewajaca rozdzielczoscia. Dzisiaj skladam zamowienie na nastepne 5 boombox'ow ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Peter,

czy mogl bys zrobic fotki zupelnie z boku/przodu tego napedu?

chcialbym sie zorientowac czy jest szansa na wyfrezowanie dla niego miejsca pod plyta.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

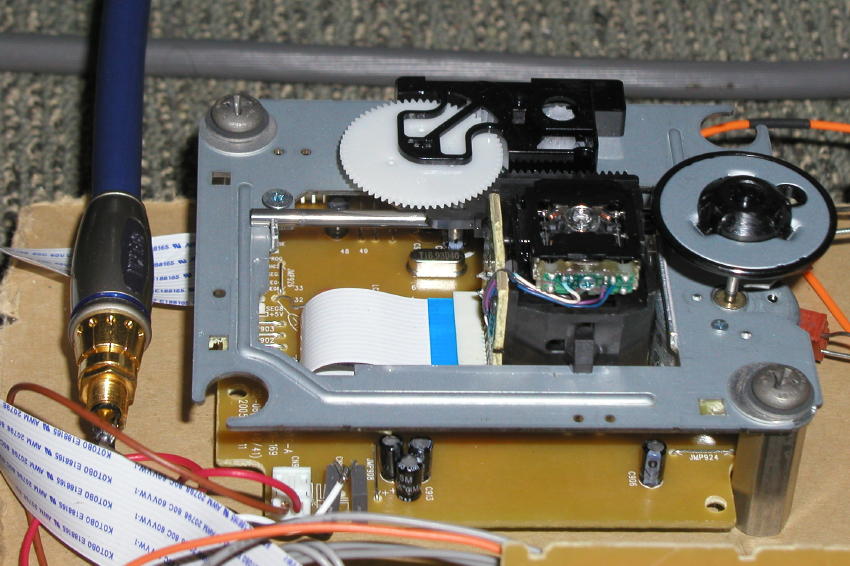

Z boku wyglada tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekG]

chcialem zauwazyc, ze juz sam boombox jvc z natury swojej jest audiofilski, zwroccie uwage ze mamy tam tylko wybor zrodla i regulacje glosnosci, zadnego podbicia basow ani nic w tym stylu ... ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

>Peter Daniel, 24 Paź 2007, 18:41



Wyglada na to, ze jest odstep pomiedzy spodem talerzyka, a pow. soczewki - to dobrze, ale i tak nie obejdzie sie bez "autopsji organow".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

rozpał mi się boombox ;) puścił poxipol, a miało być tak pięknie heh ;D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek]

Trzeba było Protefixem ;D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

rozdzielam to, mam dość, chcociaż im mniej przymocowany tyl łagodniej i muzykalniej gra ;D może na wentylach go podwiesić albo n ajakichś pasach jak w Audionecie ;D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

>Matthew, 24 Paź 2007, 23:51

..a jak jest w boomboxie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

Matt> a odtłuściłeś dobrze granit i śruby ? Poxipol nie ma prawa puścić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

no poxipol puścił jak Wałęsa "słowika" ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Luiis, nie, ten napęd po prostu nazywam boomboxem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

pal 6 nazewnictwo, chodziło mi o "oryginał" tak? ;))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

Peter> jeśli mozesz to kup kwarc z Omigu bo porównywałem taki dośc solidny wyciągnięty z Sony i ten omigowy jest spora róznica na+ omigowego. Jest chyba duzo chętnych na te kwarce więc może bedzie znowu jakieś wspólne zamówienie niebawem.

Peter czy mozna ewentualnie kupic u Ciebie taką płytke zasilacza?



Poza tym narazie kombinuję własnie z zasilaczem, nie mam fachowej wiedzy elektronicznej więc bez pomocy nieocenionego Sharka700 napewno się nie obędzie:-) Czy kiedy wyjmę ceramiki to muszę załozyc tam zworki?



Kurcze dzwięk zmienia się diametralnie po wymianie tego kondka 2200uF z zasilacza, też np przy zbyt małej pojemności nie wczytuje płyt.

Dzisiaj zaczynam robic obudowę:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

> Czy kiedy wyjmę ceramiki to muszę założyć tam zworki?



Nic na pałę tylko analizuj schemat. Jeśli ceramiki są w zasilaniu to będzie wielkie bum jak włożysz zworkę, a innych (nie w zasilaniu) lepiej nie ruszać lub trzeba wymienić na coś innego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

Bacek> dzięki ! jednak poczekam na fachową pomoc:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

>Peter Daniel

Pisałeś, że podmieniałeś kondensatorki na głównym zasilaniu (220 i 470uF). Czy masz rozdzielone zasilania +8V i +5V? Pytam, bo zastanawiam się, czy nie większy sens ma wymiana tych dwóch większych kondensatorów na początku ścieżek +5V.

Zrobiłem osobne zasilacze na +5V i +8V i kierowany swoimi doświadczeniami dałem jednak dławiki przed stabilizatorami. Masa wspólna dla obu zasilaczy (unikam problemów z pętlą) i dodatkowo wrzucam wzorem pre gramofonowego dławik w masie - to tłumi zakłócenia przedostające się masą z silniczków.

Chciałem wrzucić za zasilanie +5V tylko 2xBG N 33uF/16V, bo zasilacz idzie prawie bezpośrednio na te kondki, a tam jest dość pojemności ;)

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Rekin, jak masz napęd przymocowany?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

Chwilowo nie jest umocowany - stoi na wykładzinie, ale mam pocięte grube (10mm) płaskowniki alu. Do jednego na sztywno napęd. Ten płaskownik będzie spoczywał na dwóch kolejnych na macie bitumicznej. Zastanawiam się, czy nie dać zamiast maty cienkiej warstwy gęstej gąbki - to rozwiązanie sprawdzało mi się najbardziej przy tłumieniu drgań ramienia w gramofonie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

Rekin,



Ja dałem dławik tylko w 8V (5V mam oddzielone, okrągłego dławika z płytki nie ruszałem) i to już wycięło zakłócenia od silnika.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

>rekin

Może warto też wypróbować korek techniczny do tłumienia drgań.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

Z tym korkiem, to może być niezły pomysł.

Co do dławików, to wrzuciłem do obu zasilań, czyli najpierw C-L-C, później stabilizacja (LT1086 - dla +5V i LM317 dla +8V) i C. Dodatkowo - jak pisałem - dławik na wspólnej masie obu zasilaczy. Jak wrócę, to wkleję fotkę dla jasności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zybel]

mam taki zegar i powinienem go podlączyc zamias fabrycznego kwarcu do skarajnych otworów?. i na obrazku dolaczonym do zegara oznaczone są kabelki jako masa i wyjście. Który gdzie podłączyć?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
