    shark700 Poszukiwacz

    shark700

    Opublikowano
    Opublikowano

    ->Bacek

    Nasze 8V zasila nóżki 21,22 i stabilizację 5V czyli tranzystorek.

    21,22 czyli 8V to zasilanie sterowników do silników i cewek do soczewki, nogi te mogą być połączone nawet wewnętrznie w scalaku choć w nocie tego nie wyczytałem.



    Mocowanie napędu na sztywno ma jeden plus wszelkie drgania z napędu odbierane są przez płytę do której napęd jest przymocowany i to jest trik zastosowany w tym napędzie, jak zauważył Yogi sam napęd nie wytłumi skutecznie drgań pochodzących od silników i i innych. Płyta też musi być odizolowana lub powinna być wykonana z materiału tłumiącego drgania najlepiej akryl, ponieważ drgania przychodzące z zewnątrz będą przez nią wpływały na pracę napędu, wystarczy ją puknąć aby sprawdzić.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Yogi Entuzjasta

    Yogi

    Opublikowano
    Opublikowano

    dotarł do mnie napęd sanyo SF-P101N z silniczami na osobnej płytce, jeszcze dziś zabiorę się za odseparowanie elktroniki i podłączenie jak w oryginalnym shigaraki

    ciekawe co z tego wyjdzie

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zybel Poszukiwacz

    zybel

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    taki?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Bacek Poszukiwacz

    Bacek

    Opublikowano
    Opublikowano

    Policzyłem piny na wtyczce dwa razy i jak dla mnie to jest ich 16. W każdym razie napęd z linka Zybla wygląda na minimalnie solidniejszy. W jvc jeden z końców szyny po której chodzi głowica jest przyłapany na zgiętą blaszkę. A w "Zyblowym" śrubka po obu końcach.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zorro Entuzjasta

    zorro

    Opublikowano
    Opublikowano

    W moim napędzie sanyo ktory wyjąłem z philipsa jest też 16 pin.

    Oglądam sobie ten napęd i nie widzę żadnych przeszkód aby zaadoptować go w jvc.

    W zasadzie można zrezygnować z zmiany taśmy na dłuższą , podwieszając napęd dokładnie jak w Flatfish i Redze.

    Zmianie parę razy taśmy i oprócz ilosci pinów należy brać pod uwagę szerokosc , bywają różne.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    antos Entuzjasta

    antos

    Opublikowano
    Opublikowano

    Wstawiłem kwarc z Omigu zamiast tego czegoś dziwnego;-) duuża róznica na + , separacja i detal bez porównania z orginałem. Stare płyty np Genesis brzmią rześko i soczyście jakoś tak zupełnie świeżo. Napęd przestał grac plastikowym nalotem. Dużo powietrza , słychac w głąb i częśc srednicy wychodzi przed kolumny.

    Brawka naturalne i rozdzielcze. Jak na taki mały upgrejd zupełnie nie zle.



    Docelowo całe zasilanie i napęd będą w osobnych obudowach identycznych jak przetwornik, bedzie też wpięty zegar DeToma.

    W każdym razie już teraz słucha się go z dużą przyjemnością.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    antos Entuzjasta

    antos

    Opublikowano
    Opublikowano

    Co ciekawe napęd wczytuje płyty po funkcji stop, wystarczy zmienic płytkę , play i juz gra. ....z tym ze lepiej się nie nachylac wtedy bezpośrednio nad laserem.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    shark700 Poszukiwacz

    shark700

    Opublikowano
    Opublikowano

    Byłem dzisiaj posłuchać muzy u Antosia, dostał nowe zabawki kwarc Omigu z zegarem (wiecie jak małe dziecko cieszy się z prezentów od Mikołaja), słychać różnicę po wymianie kwarcu, głównie bardziej kontrolowany bas, lepsza, precyzyjniejsza scena, dźwięk bardziej poukładany.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jacekw Współtwórca

    jacekw

    Opublikowano
    Opublikowano

    u mnie trochę się uspokoiło po wstawieniu transformatorka na wyjście spdif wg Audionote, zasilam klona z akumulatora i w zasilaczu najzwyklejszy 7808

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    hessus Współtwórca

    hessus

    Opublikowano
    Opublikowano

    jacekw:



    czy mozesz podac symbol trafa ktore uzyles do separacji wyjscia SPDIF? szukalem na necie da101 ale bez skutku moze jest jakas alternatywa inna

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jacekw Współtwórca

    jacekw

    Opublikowano
    Opublikowano

    trafo wykonane wg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) na rdzeniu toroidalnym bifilarnie ok. 30 zwojów kynaru

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zorro Entuzjasta

    zorro

    Opublikowano
    Opublikowano

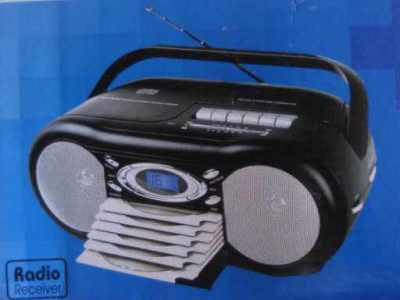

    Mój nowy nabytek , Elta !

    Niemiecki marketing , chińska produkcja :)

    Oglądałem te sprzęty w Makro wszystkie miały laser Sanyo .

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-201-100001640 1193169240_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    zorro Entuzjasta

    zorro

    Opublikowano
    Opublikowano

    Mechanizm z dociskiem Elty

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
