robimy shigaraki transport / CD Flatfish

[josef]

"Zapomniałem że Eagle ma ograniczenie do 10 cm płytki."



to da się obejść ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

>Ryszard_wpl, 28 Paź 2007, 23:24



Ryszard, bardzo mi się przydadzą Twoje rysunki, postaram się w Święta dokończyć projekt.

Proszę o jeszcze jeden wymiar, jeśli to możliwe: odległość najbardziej wystającej części ruchomej głowicy lasera od powierzchni górnej talerzyka (tam gdzie kładziemy płytę) .

Czy wymiar 18mm (na prawym rysunku) jest od pow. blachy do talerzyka (spodu czy wierzchu)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

>Czy wymiar 18mm (na prawym rysunku) jest od pow. blachy do talerzyka (spodu czy wierzchu)?



od górnej powierzchni blachy do spodu talerzyka.



początek wycięcia w plastiku (na laser od krawędzi talerzyka jest w odległości 5,5 mm.

długość wycięcia na laser ma 41,8 mm a szerokość kanału na laser ma 8,14 mm (to wszystko w plastikowej osłonce, którą można usunąć.



Nie skumałem tego wymiaru o częsci ruchomej lasera.

Wyślę zaraz rysunek okienka który był w boomboksie (w nim siedziała zamontowana osłona mechanizmu lasera).

Osłona lasera miała np 36 mm szerokości a okienko w obudowie boomboxa aż 41 mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

to rysunek okienka w obudowie boomboxa jvc (na plastikową osłonę lasera)

Ta osłona lasera niestety nie ma jednej głębokości po obu stronach do dolnego rantu. Od 6 - 8 mm potem jest rant równoległy do blachy mechanizmu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

przepraszam napisałem że miała 36 a faktycznie 37 mm - na rysunku wewnętrzna linia przedstawia osłonę lasera.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

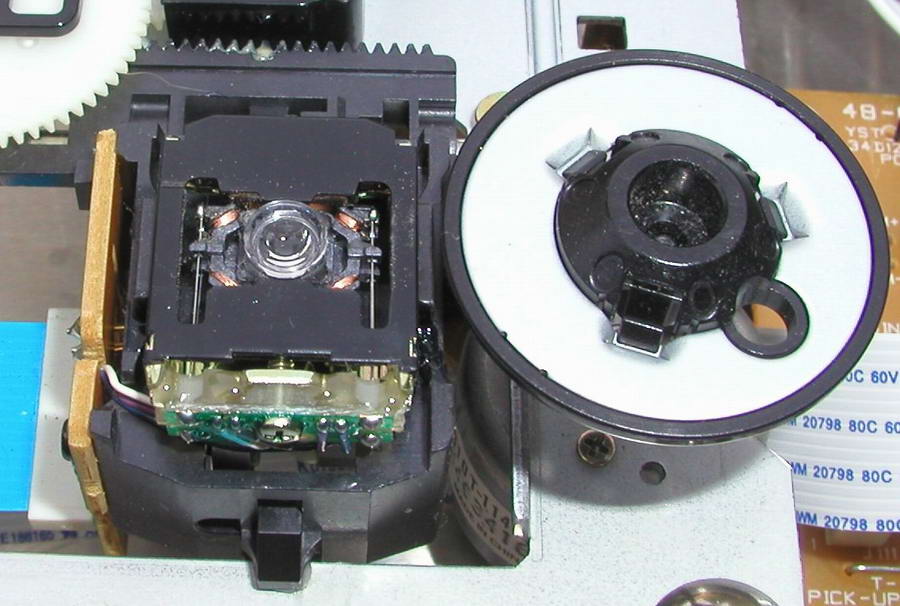

jeszcze widoki lasera bez oslonki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Ryszard, myśle, że Twoje rysunki są ok.

Przerysowałem do Cada, zastanawiam sie jeszcze czy nad laserem zmieści się warstwa 2mm akrylu, czy to nie bedzie za dużo. Niestety cieńsza warstwa może nie wyjść w obróbce na frezarce bez obawy o wyłamanie.

Jak tylko skończę rysunki w 2D podrzucę Ci na priva.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

Czy ktos moze podac wartosci kondensatorow elektrolitycznych na PCB serva JVC ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rodzyn]

c906-0,1uf/50v, c913-22uf/16v, c914-0,33uf/50v, c915-4,7uf/50v, c916-220uf/16v, c952-470/10v, c918-100uf/10v

c953-220uf/10v, c930-100uf/10v, c927-2,2uf/50v, c929-10u/25v, c934-10uf/25v, c932-47uf/16v, c964-3,3uf/50v,

c945-3,3uf/50v, c942-220uf/16v, c939-100uf/10v, c936-1uf/50v, c954-22uf/50v+ 102= 1nf to chyba na tyle.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

>rodzyn

Dziękuję , masz serwisówkę ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

Shigaraki będzie na AS..jeśli wszystko się ułozy ;-) robimy ze Sharkiem700 przymiarki! trzymajcie kciuki!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rodzyn]

niestety nie rozbebeszyłem dość głeboko i przy okazji dane z natury.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ted125]

antoś, 30 Paź 2007, 23:12

Wprawdzie narazie sępimy z kolegą,ale już trzymamy za Ciebie i Twojego przyjaciela Sharka700,napewno rodzi sie partner do GC,w końcu zagrać na swoim,to jest to o co w DIY chodzi!Pozdrawiam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Wczoraj powymienialem kilka elektrolitow na plytce (glownie bypasy przy chipach i Vref) na BG N i jest lepiej: wieksza rozdzielczosc i przejrzystosc dzwieku. Kierowalem sie datasheet poszczegolnych kosci.



Obawiam sie ze 2mm pleksi przy laserze to troche duzo, zwykle grubosc oslony w tym miejscu wynosi ok 0.5mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

Ted > serdeczne dzieki! :-) sami jestesmy ciekawi jak to wypadnie w porównaniu z innymi. Oddałem napęd w Sharka ręce i narazie tajemniczo pisze że po włozeniu zegara jest jeszcze lepiej. Narazie nie wiemy z jakim wzmakiem i jakimi kolumnami on będzie grał , wiemy tylko ze z NOS`em.



Peter> bardzo prosimy o konkrety:-) najlepiej zdjęcia;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rodzyn]

może w pleksi wyciąć otwór na wylot, a na to (przykleić ? przykręcić?) blaszkę : mosiądz , nierdzewka polerowana np 12x10cm z wyciętymi otworami pod napęd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rodzyn]

ew blaszka może być na całej szerokości w głąb a z przodu mieć 10-12 cm szer może być też matowa - taki kontrast połysk - mat czasem świetnie wygląda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[CASKP]

Zrobiliśmy mały teścik ....



Mam w domku TEAC'a VRDS'a 25 X.



Podpieliśmy pod niego Flatfish'a klona (TEAC ma osobne wejście na przetwornik) dzięki czemu mogliśmy na jednym przetworniku porównać napęd VRDS'a - nietuningowany oraz FlatFisha.



Z qmplem posłuchaliśmy troszkę i wyszło na to że VRDS'a można wyrzucić :O



Odtwarzając płytkę - jeden kawałek testowy - z VRDS - dźwięk był płytszy, wybrzmiewał krócej, głębokość sceny - mniejsza. Po przełączeniu na Flatfish'a - scena otworzyła się, pojawiła się głębia.



Powiem szczerze - że trochę koparka nam zwisła ..... VRDS w końcu zabawką nie jest - jednak rozłożył się na łopatki.....



Nie pozostaje nic innego - jak zrobić obudowę do naszych plaskaczy :P

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yogi]

VRDS nigdy nie był dobrym transportem :( mój T1 padał przy zwykłych soniakach. Ale tak czy siak shigaklon jest bardzo dobry.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[CASKP]

Wrzuce może dziś clock'a do VRDS' a - na sekcje cyfrową ... Zobaczymy co to pomoże ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Koledzy,

podziwiam profesjonalne podejście, R&D, zamiar wystandaryzowania rozwiązania - łącznie z obudową. Super. Sam się chętnie podłączę "na krzywy ryj".

Mam tylko jedną wątpliwość - dlaczego nie zaprojektować jednej dużej budy, w której każdy sobie zainstaluje (lub nie) swój DIY DAC. W końcu taki PD NOS z rozbudowanym zasilaniem zmieści się spokojnie. Pomyślcie, ile problemów odpada - druga buda dla DAC, gniazda i interconnect cyfrowy, kabel sieciowy, miejsce na raku.

Czy są jakieś przeciwwskazania dla takiego combo?

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

ja własnie tak miałem wszystko razem i to może być tak że właśnie nie najelpiej to sie sprawdzało, osobno transport i dac chyba zawsze lepiej wypadały..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

kwestia kabla cyfrowego, mam dużo diy kabelków i niestety Stereovox od Rogusa to poprzeczka nie do przeskoczenia... także napewno dość sporo poprawia (czyt. nie psuje).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

Matt

Bo najlepszy kabel to taki którego nie ma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

Matthew - kabel cyfrowy -> Synapse Digital ...... gwarantuje że się sprawdzi dobrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

na razie mam stereovoxa a i tak poluję na Kimbera Illuminati ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

Cóż mogę powiedzieć odebrałem od Antosia powtórnie zmodyfikowanego Shigaklona oryginalny zasilacz, kwarc Omigu (wlutujcie te małe kondy u mnie dziś miał problemy ze startem), przed stabem 1000/50STD, za stabem 300/50BGN, blokujące 8V na płytce 1000/50STD, blokujące 5V 660/6,3BGN przestrzeń, precyzja lokalizacji, głębia gra to, aczkolwiek za mało rozdzielcze sybilanty fajnie się tego słucha na cięższej muzyce ponieważ jest szybciej ale na bardziej "poważnej" muzie lepiej żeby te smyki tak nie nap... po uszach, wolę jednak trochę "cieplej" z rozdzielczością, jest po prostu naturalniej także głosy ludzkie przez tą rozdzielczość zyskują ale to taka "kropka nad i".

Próbował już ktoś bufora lub przetaktowania SPDIF?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

MarekG chyba wstawiuał bufor na bramkach, wczesniej pisał o wrażeniach, coś kosztem czegoś..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

Nie ma więcej odważnych na separację zasilania.



Poczta jest wkurzająca. Mam już w domu wszystko na "zapchaj dziurę DACA' z wyjątkiem płytki. Jak mnie desperacja dociśnie to zrobię na pająku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

Ja będę robił separację zasilania, a jeżeli nie to przetaktowanie SPDIF, na początek przetaktuję i zobaczymy.
