robimy shigaraki transport / CD Flatfish

[grip]

Czy zgłębił ktos temat z wieżyczkami Aiwy?

Znalazłem dwie podobne w komisie. Wyświetlacze jak w Shigaraki. Lasery inne. Faktycznie ciekawe, czy elektronika z Aiwy jest kompatybilna z Sanyo?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

dorwałęm serwisówkę Aiwa CX357

- jest na LC78622 i LA9441. Ma inne sterowanie (bardziej rozbudowane i wyświetlacz na osobnej płytce prawie takiej samej wielkosci jak płytka servo). Tuner i magnetofon sterowne z procesora więc jest nieco rozbudowany. Laser sanyo SFP101N (16 pin)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

Czyli to nie to , co siedzi oryginalnie w Shigaraki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

LA9441 w shigaraki jest LA9440 - to nieisttotna zupełnie różnica.

LC78622 są takie same (serce shigaraki...)

LAser też ten sam

Sterowanie inne i PCB inne 2 zamiast jednej. Shigaraki miał Prostrzego dawcę niż ten "wypas" z AIWA CLX 357

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

Peter Daniel, 31 Paź 2007, 00:30



>Wczoraj powymienialem kilka elektrolitow na plytce (glownie bypasy przy chipach i Vref) na BG N i

>jest lepiej: wieksza rozdzielczosc i przejrzystosc dzwieku. Kierowalem sie datasheet poszczegolnych

>kosci.



w LC78601E - w datasheet kondzie są nieoznaczone ?!



tu jest od 78622 z Aiwy:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

Czy ma ktoś serwisówkę dowolnego CD z LC78601E ?

No i serwisówkę z mechaniką SONY a kościami Sanyo (jak LC78601, 622)...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zorro]

>Ryszard

mam taka serwisówkę aiwy LCX-133,135 z glowicą sony kss213 (chyba 14 pinów ) ,dwa wiszące silniki z tasmą jak w sanyo ( 6pin)

Wyświetlacz jak w shigaraki.



LC78622EO

LA9241ML

BA68985

LC867240A - display,remote control

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

zorro - podeślij - bardzo proszę ... LCX 130 ma laser sanyo dla odmiany. Ale mieszają.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

na moje oko to czy to sanyo czy sony .... zasady sa te same - tani i dobry mechanizm.

Ten nowy model SF-P101N Sanyo jest chyba po to, aby klienci otrzymali produkt kompatybilny z sony. Bo sanyo straciło wielu klientow za kiepska jakosc - a odzyskac jest trudno - latwiej jak ma sie substytut i nic nie trzeba przeprojektowac...



Spójrzcie na 2 lasery Sony 213C i nasz Sanyo ( zestawilem z 2 serwisówek )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Jesli ktos chce sprobowac taktowanie wyjscia, to tak to jest zrobione w Levinsonie ML31.5

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekG]

Peter,

Moglbys zamiescic ten schemat na jakims ewnetrznym serwerze w wiekszej rozdzielczosci/jakosci?



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Niestety oryginal tez tak wyglada, wszystko jest jednak czytelne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekG]

hmm ja nie moge sie doczytac co ta za uklad U10 oraz jaki dokladnie uklad z przerztnikami jest uzyty do przetaktowania sygnalu no i wartosci rezystorow za trafkiem przy wyjsciu rca/...., ale moze ktos ma lepszy wzrok odemnie i podpowie....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek]

U10 to chyba DS8921AN, ale rzeczywiście słabo widać...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

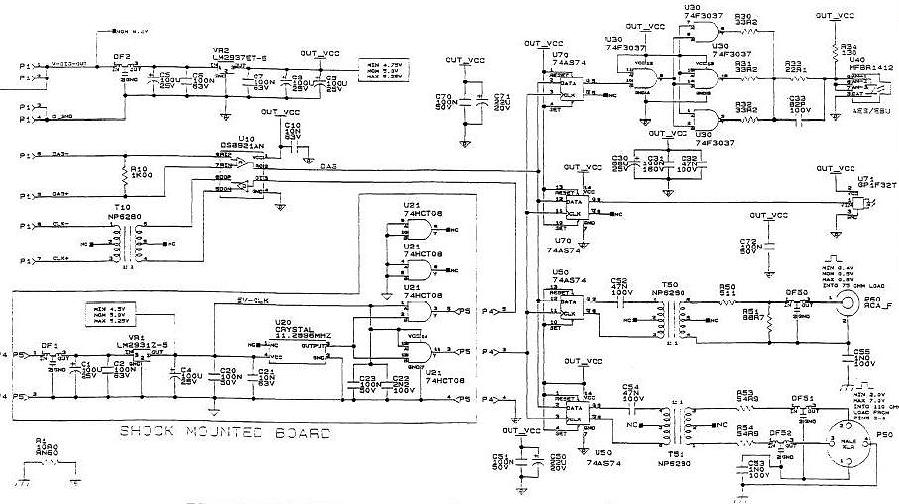

Jest to wydruk z pdf jaki kiedys otrzymalem z Madrigala. Wiekszosc stron byla OK ale ta jedna akurat taka.



U10 jak powyzej, U21 74HCT08 , U70/U50 74AS74, R50=511, R51=88R7



Rezystory na wyjsciu zbalansowanym 54R9. Na stronie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) mozna znalezc zdjecie plytki w wiekszej rozdzielczosci gdzie wiekszosc elementow jest tez oznaczona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WSHODNI]

Zorro wspaniała robota z płytką pcb do daca dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

offtopic:

ez31 w Auchan za 149zl :)

wlasnie widzialem :)

koniec off'a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek]

W którym? Są dwa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

Wola Park ale w gazetce maja czyli w kazdym powinien byc w tej samej cenie (jesli wogole bedzie)

Ps. Nie dodalem ze w Wawie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek]

Dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

Kolejny off....







Przeczytalem troche ponad polowe tego tematu :) Zaciekawil mnie hehe.

Mam pare pytan. Dlaczego stosowac taki marny naped (w stosunku do napedow DVD).

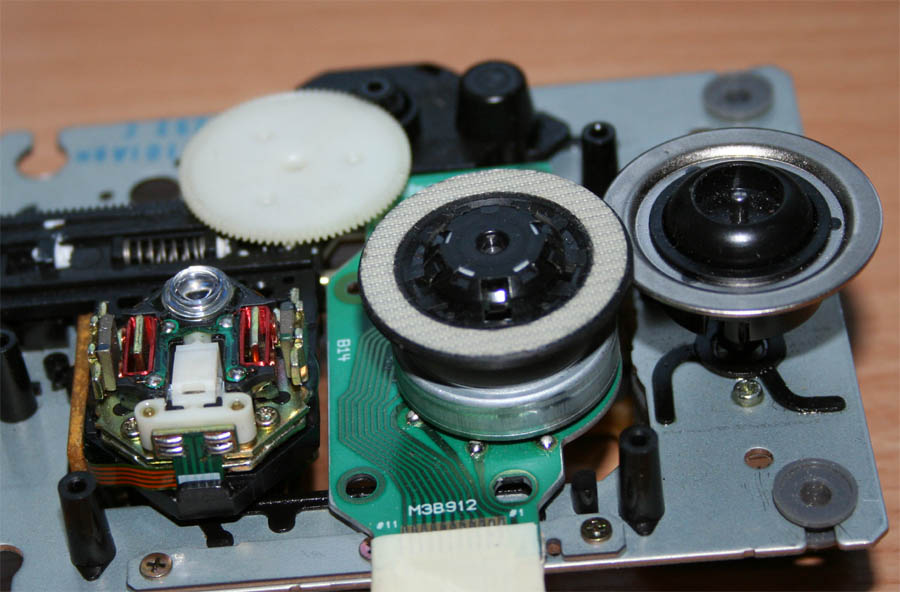

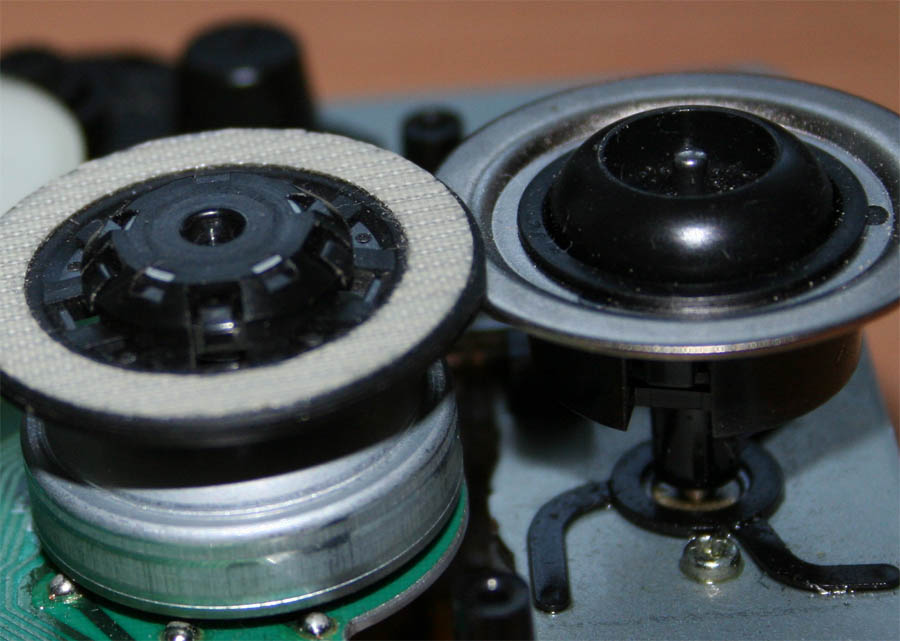

Na dole pare zdjec silnika krecacego plyta w napedzie DVD (komp) oraz CD (KSS). W Sanyo podobny do KSS'a

Czy da sie zastapic silnik szczotkowy silnikiem bezszczotkowym? Wydaje mi sie ze bezszczotkowy dluuuzej pozyje niz szczotkowy. Srednica osi oraz jej dlugosc. W sumie to chyba pole magn. silnika bezszczotkowego bedzie wieksze?

Czym sterowac takowy silnik? Czy mozna jakos bezbolesnie je podmienic dokladajac tylko jakis uklad sterujacy bezszczotkowcem?

Chcialem tu wspomniec naped CDM ktory jest oparty o silnik bezszczotkowy. Naped ktory ma lekko 20 lat wyglada tak samo jak w dzisiejszych DVD. Biorac pod uwage jaki maja przemial napedy DVD o czyms to swiadczy.

Ciezko znalezc zajezdzony naped CDM2 itp.





Widzialem poprzednie wpisy i wiem ze to juz nie bedzie SHIGARACLONE. Ale chyba i tak mu bedzie daleko do tego klona. Kosci sa inne pomimo ze podobne. Bawiac sie w przekladanie wzmacniaczy operacyjnych stwierdzilem ze nawet ta sama kosc roznych producentow moze inaczej brzmiec. Czy bedzie to choc odrobine podobne do SHIGARACLONA?



Ps. Tylko prosze mnie nie przeklinac za moj pomysl i pytania ktore moga sie wydac oczywistymi. Jestem laikiem w tej materii :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

oto zdj...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

dla porownania CDM2 kss i DVD (sam silnik)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zybel]

w ofercie makro w lublinie jest JVC jest za 99.99 zł netto

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

troche zasmiecilem watek za co bardzo przepraszam :(





Wydaje mi sie ze mam jednak odpowiedz dlaczego ten naped tak skrobie podczas odtwarzania. Wydaje mi sie ze predkosc plyty jest stale kontrolowana impulsowo z tego procka. Te impulsy moga wytwarzac dzwiek na cewkach. W moim cd jest identycznie a wiem ze nie wszystkie tak maja. Sporo wiec zalezy od tego sterujacego scalaka. Co gorsza te 'dzwieki' przenosza sie przez oske silnika (na ktorej sa tworzone) bezposrednio na plyte. To poteguje dzwiek. Jakis wytlumiajacy krazek na talerzuku powinien pomoc (zamsz?pianka?)... (w DVD jest jakas gumka grubosci ok. 0,5mm) w Kss'ie ktory posiadam plytka lezy na stalowym talerzyku.





Po czym sadze ze predkosc jest stale kontrolowana? Na utworach blizej srodka plytka szybciej sie kreci. Im dalej tym wolniej (predkosci liniowe odczytu musza byc rowne).

Jak ktos zauwazyl po odcieciu zasilania kiedy scalak nie kontroluje silnika szelest/skrobanie ustepuje/pomimo krecacej sie plytki.

Moge podpowiedziec co zauwazylem w DVD. Po sciagnieciu blaszanej obudowy z nagrywarki kompowej halas jest podobny (odrobine mniejszy bo nie niesie sie bezposrednio na plyte przez oske tylko na chassi). Przy predkosciach rzedu 40x piszczenia juz nie slychac... (wieksza czestotliwosc impulsow lub dlugosc kazdego impulsu). Oni to rozwiazali zamknieta puszka. Nie likwidowali inaczej tego halasu.



Czy da sie wiec to uciszyc? NIE :(

Mozna go zmniejszyc:

Albo zabudowac naped i stracic DESIGN.

Okleic cewki/silnik jakims lepiszczem (maty bit)

Krazek pod plytke z czegos drganiochlonnego



Pytanie czy mozna dodac rownolegle do silnika jakis kond ktory bedzie wygladzal napiecie do niego dochodzace?

Jak to wplynie na dzwiek?





Czy moglby to ktos sprawdzic lub zrewidowac teoretycznie co napisalem??

To tylko gdybania ktore warto sprawdzic.



Mocowanie plytki jesli jest magnetyczne to warto przemyslec zalozenie duzo mniejszych magnesow tej samej mocy. Na allegro dostatek ci takowych neodymowcow.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

Ten szum podczas odtwarzania jest spowodowany odczytem danych z płyty przez laser widocznie pojawiają się tam jakieś śmiecie w paśmie akustycznym, zamykasz napęd do obudowy i po kłopocie. Można zbudować napęd mechanicznie podobnie do Lektora wtedy będziemy trochę słyszeli te szumy, ale nie na tyle aby przeszkadzaly w odbiorze muzyki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) strona 34, oferta handlowa wa˝na od 06.11.07 do 19.11.07

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

Oferta Makro z Łodzi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

odczyt danych to by mialo sens tylko dlaczego nie wszystkie lasery tak strugaja?

oto sterownik z mojej Yamaszki / nota aplikacyjna SANYO:

Widac ze sygnal IN idzie przez kond. W moim cd nie ma konda a struganie jest :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

->marosik

Zauważyłem na CdPro2 że po włożeniu mocno brudnej płyty zwiększyły się właśnie te dźwięki wydawane przez napęd pewnie elektronika zwiększyła moc lasera, może też byc tak, że kiedy zabudujemy napęd tak aby nie docierało do niego światło widzialne zmieniają sie warunki pracy optyki i elektonika reaguje na to.

Promocja Makro jest chyba w całej Polsce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
