musical fidelity A1 awaria :(

[dominion]

Witam.



Musical Fidelity nawalił.

Włańczam go po południu, gra rewelacyjnie jak zwykle; nagle słyszę trzaski w prawym kanale i dudnienie jakbym podłączył pod kolumnę 12v z zasilacza. Wyłączyłem; włańczam ponownie po jakimś czasie, znowu gra ładnie, po jakims czasie to samo. Jak włącze i nie ma tego buczenia w głośnikach to jak zrobię głośniej to zniekształca.

Tranzystory mocy to: sm ain 8526 i sm aip 8526 -para na kanał



Czy da sie to naprawić żeby było pięknie jak wcześniej?



Skąd dorwać te tranzystory?

na tme nie ma, wysłałem maila z zapytaniem, jutro bede wiedzial.....



Wymontowałem tranzystory w tym kanale i faktycznie maja zwarcie miedzy emiterem (obudowa chyba) a zaznaczoną nóżką

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominion]

Chciałbym więc zasięgnąć rady fachowców żeby to spróbować naprawić.



Zapraszam do dyskusji.........



pozdrawiam

[Haiku]

Bez obejrzenia całości raczej trudno cokolwiek powiedzieć.

Szkoda zamawiać nowe tranzystory, jeżeli miałoby się okazać, że przyczyna ich uszkodzenia leży gdzie indziej. Wtedy te nowe również pójdą z dymem...



ps. Z tego, co pamiętam, na obudowie jest kolektor.

[dominion]

Na sm aip 8526 przy górnym otworze wybite jest E (trza sie przyjżeć)



Przy ostatnim uruchomieniu przed demontarzem tranzystorów zaczęły sie smażyć dwa ciemnoszare rezystory przy radiatorze. Po wymontowaniu mirnik pokazuję opór 1,5 oma -oba tak samo



Dla porównania wymontowałem jeden tranzystor z drugiego; jeszcze działającego kanału :) no i nie ma przebicia



Co to za rezystory? ktoś to zna?

oznaczenia: ERG 74ER R47 K 8533 -oba takie same

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominion]

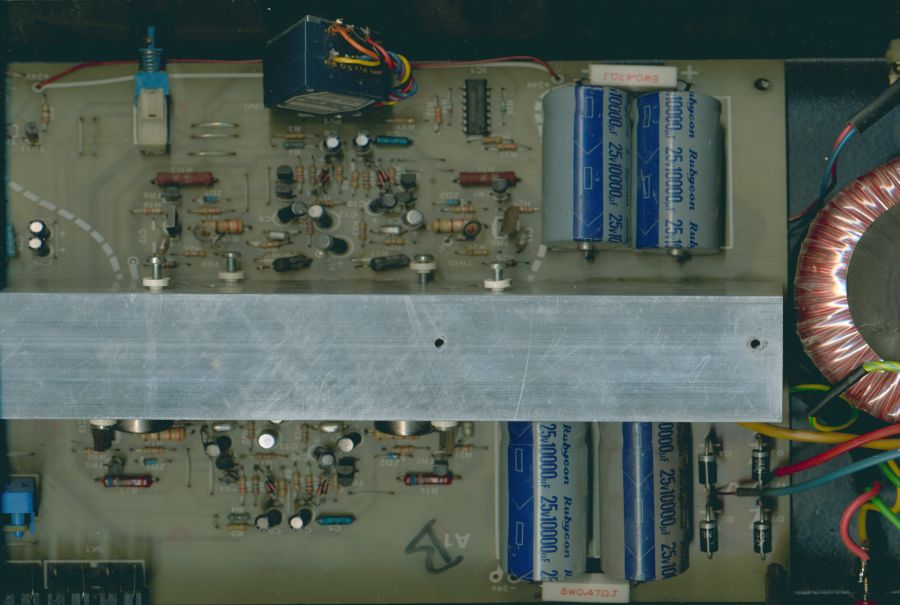

Dodam jeszcze zdjęcie środka mojego A1.



Zainteresowanym tematem mogę przesłać skan 6mb na maila





To co znalazłem o A1:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Rezytory mają 0.47 ohma, na oko ze 2W, ceramiczne, drutowe.

[dominion]

troche zadymiły i teraz pokazują 1,5 oma.... :(

[DeTom]

Naprawiałem kiedyś taki wzmacniacz i z reguły jak uszkodzone są tranzystory w końcówce to rezystory (wyjąłeś je z zasilacza pewnie) też są uszkodzone. Wymień i jedne i drugie. W przypadku rezystorów dałem ceramiczne drutowe, co do tranzystorów z orginałami jest problem z tego co pamiętam właściciel podjął decyzje żebym wsadził tam cokolwiek i dałem jakieś KD502 czy coś w ten klimat. Z tego co mówił nie słyszał jakiej super różnicy w jednym i drugim kanale ale sam jakoś dramatycznie tego nie odsłuchiwałem. Powodzenia.

[Piotrek608]

tam maja byc zamienniki MJE15004G (PNP) są W TME CENA kole20ZŁ I MJE15003G (NPN) PRODUKCJI ON SEMI.. WYMIEN TEZ BD139, 140 STERUJACE...te wzmaki sa o dupe rozbic, palą sie czesto, co kilka miechów dostaje maila od kogos..nie warto w to pakowac kasy

[dominion]

>Piotrek608



Jak zmienie tranzystory mocy no to już to nie będzie ten sam wzmacniacz. Zależy mi żeby grało to tak jak wcześniej a nie "żeby wogule grało".......



Tych co podałeś w tme też nie mają, napisałem maila do nich to może znajdą....



Dziwi mnie jednak to że kompletnie nic nie można znaleźć o tych tranzystorach

[dominion]

TMRE odpowiedziało; mają: MJ15004G => 10,90 zł netto - dostępne i MJ15003-MOT => 10,40 zł netto - dostępne



Co sądzicie o tych tranzystorach?

[Foksik]

Kup, wlutuj, posłuchaj. Nie powinno być różnicy.

[dominion]

Witam.

Czy naprawde nikt więcej nie może nic doradzić na ten temat???



Wymontowałem te sterujące BD137 i BD138 -miernik pokazuje że sprawne to mino to trzeba je wymieniać???????

Kupiłem dziś te rezystory 0,47oma, 5W ale miernik pokazuje identyczną oporność co te przyjarane na zdjęciach....

[McGyver]

Zewrzyj same końcówki miernika. Pewnie Ci pokaże ok. 1 ohm.

[Haiku]

dominion, 14 Lis 2007, 20:37



>Witam.

> Czy naprawde nikt więcej nie może nic doradzić na ten temat???

>

>Wymontowałem te sterujące BD137 i BD138 -miernik pokazuje że sprawne to mino to trzeba je

>wymieniać???????

> Kupiłem dziś te rezystory 0,47oma, 5W ale miernik pokazuje identyczną oporność co te przyjarane

>na zdjęciach....



Może masz nie do końca sprawny miernik?

Pomiar małych rezystancji zwykłym multimetrem zawszjest obarczony dużym błędem, choćby z powodu rezystancji kabelków.



Gdzieś we wzmacniaczu powinien się znajdować mały potencjometr (podkówka) do regulacji prądu spoczynkowego. Może jest ustawiony za duży prąd, albo w ogóle ta część ukłądu jest uszkodzona.

Możesz włączyć wzmacniacz bez tranzystorów mocy i zmierzyć napięcie między kabelkami prowadzącymi do baz wymontowanych tranzystorów. Oczywiście bez głośników. To pozwoli stwierdzić, czy układ polaryzacji jest uszkodzony.



Bez obejrzenia wzmacniacza na własne oczy chyba niczego więcej nie da się doradzić...

[dominion]

jestem.



mierzylem dwoma miernikami, analogowym i cyfrowym. no i wskazania wydaly mi sie bardzo podobne.



brak jakiegokolwiek potka montarzowego na plytce.



napiecia na wyprowadzeniach na tranzystory wyniosly 1,38v na tranzystorze blizej prostownika; 1,4v na tym drugim

[Haiku]

Teraz uważniej spojrzałem na schemat. Rzeczywiście potencjometru nie ma, prąd spoczynkowy jest ustalony na sztywno.



Jeżeli mierzyłeś napięcia między wyprowadzeniami bazy i emitera, czyli na R29 i R15, to nie wygląda to jakoś skandalicznie.



Podejrzewam, że przyczyną usterki jest jakaś pierdółka. Na przykład w tym układzie zwarcie kolektora (obudowy) tranzystora mocy z masą może się zakończyć taką awarią.



Takie zwarcie może nastąpić jeżeli uszkodzona jest izolacja między obudowami tranzystorów, a radiatorem. Sprawdzałeś tą izolację?

[dominion]

izolacja wyglada bdb ale i tak mysle wsie pozmieniac



tak czy siak potrzebne sa tranzystory i nie wiem co brac. piotrk608 poleca jakies MJ15004g i MJ15003-mot; choroba go wie jak to bedzie gralo; jak sie bedzie grzalo.........

[Haiku]

Tranzystorów Ci nie poradzę, bo nie miałem tego wzmacniacza.

Na schemacie widnieją MJ2955 i 2N3055, czyli zabytki o bardzo słabych parametrach.

Powiem tylko, że nie zawsze wymiana na obiektywnie lepsze typy da lepsze efekty. Czasem układ projektowany dla tranzystorów o wąskim pasmie (jak 2N3055) może się wzbudzać po założeniu lepszych, szerokopasmowych.

Pamiętaj tylko, że w obu kanałach powinne być takie same tranzystory, najlepiej pomierzone o najbardziej zbliżonych parametrach. Inaczej będziesz miał dwa różne wzmacniacze w każdym kanale inny, a to nie jest najlepsze rozwiązanie ;)

[dominion]

I właśnie wezme te ze schematu, co podales. Są na tme; pochodze jutro po sklepach to moze dostane z miejsca.



Ze do wymiany pojdą dwa kanaly to wrecz oczywiste a ze takie są i po jednym na zapas :)

[dominion]

kurde a jak te tranzystory sparować zeby były naprawde identyczne?

[Molibden]

Musisz mieć zmierzony wsp. wzm. prądowego h21e (beta), ale przy tej cenie za szt. to odpada. Lepsze multimery mają taką funkcję.

Jak kupujesz w zwykłym saklepie te 29/3055 to może Ci zmierzą na miejscu i dobiorą w parę a raczej kwartet npn i pnp.

[senicz]

czlowieku, ten wzm to taki syf ze szkoda nawet go reperowac.

[dominion]

>Molibden



Biorę od razu 3szt. MJ2955 i 3szt. 2N3055 (o ile beda mieli :)



Napisz dokladnie co mam im powiedziec bo pewnie cos namieszam.....

[dominion]

>czlowieku, ten wzm to taki syf ze szkoda nawet go reperowac.



to znajdz lepszy w tej cenie!!!!

[kaziq]

A1 niedawno sprzedałem za 200ojrasów z pocałowaniem w rękę.

I po przesłuchaniu paru innych mających go zastąpić (miały dobrą opinię u "audiofilów") żałuje że go się pozbyłem.

Muzykalność i ciepełko a jak trzeba to i kopa miał (S&M)

A i kawę trzymał gorącą...

Chwalony NAD serii 350 czy cyrusIIIi to przy nim przerost formy nad treścią

[dominion]

Nie mam zamiaru sie swojego pozbywać!!!!!



Noooo chyba ze ta naprawa nie wypali i bedzie to to gralo zupelnie inaczej.



Z to coraz bardziej mysle zeby go troche stuningowac, moze cos jak tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Poza tym zastanawiam sie czy by nie wymienic okablowania wewnetrznego na np druty sonusoliva, moze nawet jakies kondy........



a co powiecie o tym operacyjku: mc34004p???? .....wiem że jest tańszy niż barszcz.....



Chcem w nim polepszyć przede wszystkim wysokie tony, moze twardszy bas....co myślicie???????

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Haiku]

Wymiana kabli - spoko. Ale przełomu się nie spodziewaj.

Zmieniając kondensatory na pewno uzyskałbyś znacznie więcej.

Ale porządny tuning to wymiana tranzystorów, a może nawet transformatora zasilającego na dwa (dual mono).

Tyle, że bez wprawy i aparatury (choćby oscyloskopu) nie polecałbym takich zabaw.

Lepiej najpierw doprowadź go do poprzedniego stanu, a później zastanów się co można poprawić ;)

[dominion]

No jeszcze bym sprzedał A1 po nabyciu tego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (i gdyby sie sprawdziło)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominion]

>kaziq



..........może posłuchałeś senicza ;)))
