Waldi_06

Rekomendowane odpowiedzi

>robt

w tym przypadku zorganizowałem płytki, efekt02 PCMy, a Rick procesory (ale to potrzebne do monaural).

Wysyłałem elementy przy wspólnym zamówieniu.

Obecnie moge Ci wysłac płytki, a o PCMa proś efekt02.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki > Waldi_06



Pytanie do > tomek_j

> Rick



Nurtuje mnie sprawa regulacji poziomu sygnału wyjściowego.

Przez dokumentację PIC'a się nie przegryzę bo ma 480 stron a PCM'a też ma kilkadziesiąt. Jak i gdzie (na wejście PIC'a czy PCM'a) i czy jest to w ogóle możliwe lecz n.p. wymaga zmiany programu PIC'a, należy podać sygnał z impulsatora (encodera) aby regulacja przy użyciu encodera zadziałała?



Jeżeli ktoś coś wie - proszę o info. Dzięki

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>Nurtuje mnie sprawa regulacji poziomu sygnału wyjściowego.

>Przez dokumentację PIC'a się nie przegryzę bo ma 480 stron a PCM'a też ma kilkadziesiąt. Jak i gdzie

>(na wejście PIC'a czy PCM'a) i czy jest to w ogóle możliwe lecz n.p. wymaga zmiany programu PIC'a,

>należy podać sygnał z impulsatora (encodera) aby regulacja przy użyciu encodera zadziałała?

>

>Jeżeli ktoś coś wie - proszę o info. Dzięki





regulacja za pomoca enkodera jest mozliwa, ale wymaga zmiany programu. Obecnie reguluje sie poziomem za pomoca klawiszy UP i DOWN, oraz klawiszami pilota RC5. Sterownk moze sie "nauczyc" tych kodow, wiec mozliwe jest wykorzystanie dowolnego pilota RC5

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>jezeli nie mamy preampa z takimi wejściami potrzebny jest

>desymetryzator np zbudowany w oparciu o INA134 - Ja przetestowałem takie rozwiazanie z

>zadawalajacym wynikiem.



Istnieją jakieś inne takie kostki? Są lepsze i gorsze?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

witek0987, 3 Lut 2008, 17:04



>>jezeli nie mamy preampa z takimi wejściami potrzebny jest

>>desymetryzator np zbudowany w oparciu o INA134 - Ja przetestowałem takie rozwiazanie z

>>zadawalajacym wynikiem.

>

>Istnieją jakieś inne takie kostki? Są lepsze i gorsze?

ja znam jeszcze SSM2141 - oba układy sa bardzo podobne. Stosowane sa w profesjonalnych układach desymetryzatorów i maja bardzo dobre parametry. Taka desymetryzaje mozna zrobic na opampach, ale nie osiagniesz takiego CMMR jak w tych układach. Oba te układy sa do kupienia w TME.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Rick, 3 Lut 2008, 20:22

>Tomek, jest mozliwość sterowania DACa przez szynę I2S ?



I2S to jest jeden z formatów danych audio na szynie interfejsu PCM. DAC jest sterowany poprzez szynę I2C - tak własnie jest ustawiany w tryb monaural i jest ustawiany poziom sygnały wyjściowego. Sterowanie odbywa sie przez programowanie ( przez sterownik na PIC'u) rejestrow wewnetrznych PCM1796.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Waldi_06, 3 Lut 2008, 20:16



>>tomek_j

>Zapodaj schemat, może więcej chetnych będzie?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Przesyłka z płytkami właśnie do mnie dotarła.

Dziękuję bardzo.

Płytki wyglądają bardzo ładnie.



UWAGA:

W kopercie są też maleńkie układy, łatwo je przeoczyć.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ja też otrzymałem przesyłkę - dzięki. Przy okazji pytanie: czy ktoś ma 1 sztukę STA120, której mógłby się pozbyć, albo może wiecie gdzie to można kupić?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Jest kolejny temat; lutowanie PCM :).

Moim zdaniem PCMa należy wlutować jako pierwszy element, później z dostępem będzie dużo gorzej. Kto lutował CSa w Kustagonie ten wie o czym piszę.

Druga sprawa to samo lutowanie; jeśli ktoś nie ma lutownicy na gorące powietrze to raczej niech zapomni o samodzielnym wlutowniu tego scalaka.

Radzę poszukać najbliższego serwisu telefonów GSM, powinni za drobną opłatą wykonać taka usługę.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Absolutnie nie straszę, jeśli tak to zabrzmiało to już więcej nie będę :).

Po prostu staram sie pomóc, podpowiedzieć niektórym, troszkę mniej doświadczonym kolegom.

Ale widzę jednak że za ten projekt wzięli sie sami zawodowcy :).

Powodzenia w lutowaniu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

wystarczy prosta stara Wellerka WECP-20 i odrobina wprawy - wszystko co ma normalne piny da sie ladnie polutowac :) kontroler na fotce lutowany z reki, nadmiar cyny sciagniety tasiemka i calosc przemyta spirytusem :) dla porownania rastru obok lezy sobie PCM :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

a jezeli chodzi o lutowanie goracym powietrzem to osobiscie radze uwazac, zeby dobrze polutowac to trzeba miec naprawde wprawe - zimne luty zrobic o wiele latwiej niz lutujac standardowo ... widzialem juz dziesiatki scalakow przylutowanych goracym powietrzem przez amatorow nowoczesnych technik ktore po miesiacu odpadaly :) bo wlasiwie byly przylepione a nie przylutowane :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Rick, 4 Lut 2008, 21:20



>Absolutnie nie straszę, jeśli tak to zabrzmiało to już więcej nie będę :).

>Po prostu staram sie pomóc, podpowiedzieć niektórym, troszkę mniej doświadczonym kolegom.



Słusznie - brak doświadczenia kończy sie uszkodzeniem druku i byc moze scalaka. Ja uzywam stacji lutowniczej z grotem minifala i topnikiem z zelu. Luty tak wykonane trudno bez lupy odróznić od fabrycznych. Po precyzyjnym ustaweniu sclaczka w polach lutowniczych trzeba przylutować 2 skrajne nozki. Potem zelem ze strzykawki przeciganąć po wszsytkich nozkach (wazne). Na grot z minifalą nabrac cyny i równiez przeciągnąc po wszsytkicjh nozkach z obu stron. Nic sie nie zlewa i nie ma zadnych zwarc jezeli ma sie odrobine wprawy. Po tych operacjach pzostaje umycie z resztek topnika w izopropanolu.

Jak powiedział Rick jezeli ktos nie ma wprawy niech poprosi kogos doświadczonego o pomoc

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Szukam, szukam i nie mogę znaleźć ;) wartości kwarcu X2. Z datasheet'a PICa wynika, że dla kondensatorów 33p to 4MHz - czy to prawidłowa wartość w tym przypadku?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

ettik, 5 Lut 2008, 11:24



>Szukam, szukam i nie mogę znaleźć ;) wartości kwarcu X2. Z datasheet'a PICa wynika, że dla

>kondensatorów 33p to 4MHz - czy to prawidłowa wartość w tym przypadku?

kwarc ma czestotliwośc 12MHz

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

ewentualne uwagi ze za duza czestotliwośc itp prosze kierowac do

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

:-))

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

witek0987, 5 Lut 2008, 15:43



>Mam pytanie (dla pewności)....



Poniewaz mamy juz płytki, to pora na uwagi montazowe - beda uzupełniane sukcesywnie.

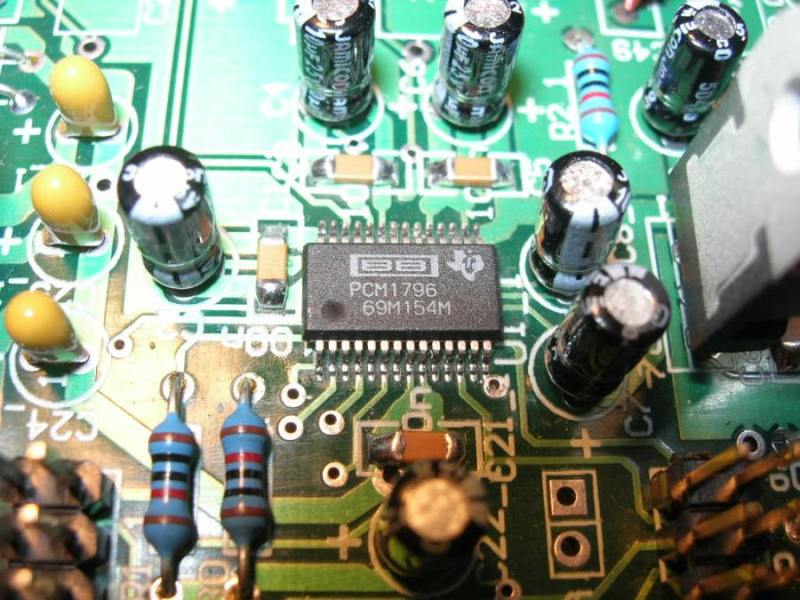

1. Przylutownie PCM'a. Na zdjeciu jest prowidłowo przylutowany PCM. Niestety Rick na zdjeciu powyzej przylutował swojego PCM odwrotnie i bedzie musiał poprawić :-))

2. Gruba kreska to teoretycznie miejsce na zwore łaczącą masy analgowa i cyfrową. W trakcie projektowania płytki zrobiłem ta zwore na wszelki wypadek, ale z założeniem ze nie jest to zbyt dobrze wybrany punkt. Od poczatku łaczyłem te masy przewodem od strony druku - połaczone sa minusy kondensatorów C38 i C63. Tak wyszło bo nie zdołalem połaczyć tych mas na druku ścieżka odpowieniej grubości i bez przelotek. Połaczenie takie musi byc wykonane bo inaczej masy beda sie łaczyć w strukturze PCM'a i układ nie bezdzie działal prawidłowo.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-13689-100001248 1202233196_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

chciałbym się upewnić czy do wersji monaural potrzebne są trzy trafa:



3x8V 200mA (zasila odbiornik i 2 płytki odbiorników)

2x16V 250mA - dwie sztuki



czy może cztery?

3x8V 200mA - dwie sztuki

2x16V 250mA - dwie sztuki

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

elth, 7 Lut 2008, 15:19



>chciałbym się upewnić czy do wersji monaural potrzebne są trzy trafa:

>

>3x8V 200mA (zasila odbiornik i 2 płytki odbiorników)

>2x16V 250mA - dwie sztuki

>

>czy może cztery?

>3x8V 200mA - dwie sztuki

>2x16V 250mA - dwie sztu







do zasilania DAC w wersji maonural potrzebne sa napiecia:

2x16V 200mA, 8V 200mA i 8V 200mA ( pierwszy DAC) , 2x16V 200mA, 8V 200mA i 8V 200mA(drugi DAC), oraz 8V 200mA odbiornik S/PDIF.



Sugerowałem zeby zamowic 2 trafa każde z nich 2x16V 200mA i 3x8V 200mA. Jedno trafo zasili jeden DAC i odbiornik, drugie trafo zasili tylko DAC i pozostanie jedno uzwojenie nei wykorzystane - mozna na nim zrobic podświetlenie wyświetlacza. J atak zrobiłem i zamówiłem takie trafa w Telto.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

tomek_j, 7 Lut 2008, 15:59



jestem laikiem w sprawach elektroniki i stąd moje pytania i wątpliwości.

gdybyś mógł mi uściślić bo w poprzednich postach sugerowałeś takie trafo: 3x8V 200mA i 2x16V 250mA

a w ostatnim poście: 2x16V 200mA i 3x8V 200mA

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

selth, 7 Lut 2008, 18:53



>tomek_j, 7 Lut 2008, 15:59

>

>jestem laikiem w sprawach elektroniki i stąd moje pytania i wątpliwości.

>gdybyś mógł mi uściślić bo w poprzednich postach sugerowałeś takie trafo: 3x8V 200mA i 2x16V 250mA

>a w ostatnim poście: 2x16V 200mA i 3x8V 200mA



uzwojenia 2x16V sa wykorzystywane do zasilania napięciem +/-15V wzmacniaczy operacyjnych konwertera I/U, filtra analogowego i ew desymetryzatora. Mozemy przyjąć ze uzwojenie 2x16V bedzie mogło byc obciązane prądem 250mA. - Czyli mamy 3x8V 200mA i 2x16V 250mA.

Zamawiane przeze mnie trafa troidalne mimo że miały w specyfikacji takie prądy w rzeczywistości można je było obciążać większym prądem . Tak czy siak zamówiłem najpierw trafa 2x16V 200mA, a potem 2x16V 250mA i oba były dobre. Wazne jest tez żeby po wyprostaowaniu napięcie na elektrolitach C34 i C59 nie było wieksze niż 25V, albo trzeba bedzie zastosować elektrolity na 35V. W opisie na płytce C59 i C34 maja 2200uF. Ja zastosowałem w koncu ekelktrolity 4700uF/25V - otwory w płytce pasują

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
