kit avt2850 - wzm. sluchawkowy kl. A

[KrisNext]

Witam wszystkich



Mam pytanie jak realizujecie regulacje głośności w waszych słuchawkowcach ?

i tak zupełnie przy okazji może jakieś spotkanie zapoznawczo-testowo odsłuchowe?

Każda sójka swój ogonek chwali każdy ma swoje preferencje i sprawdzone konstrukcje. Może warto posłuchać co się komu podoba?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Buzzer]

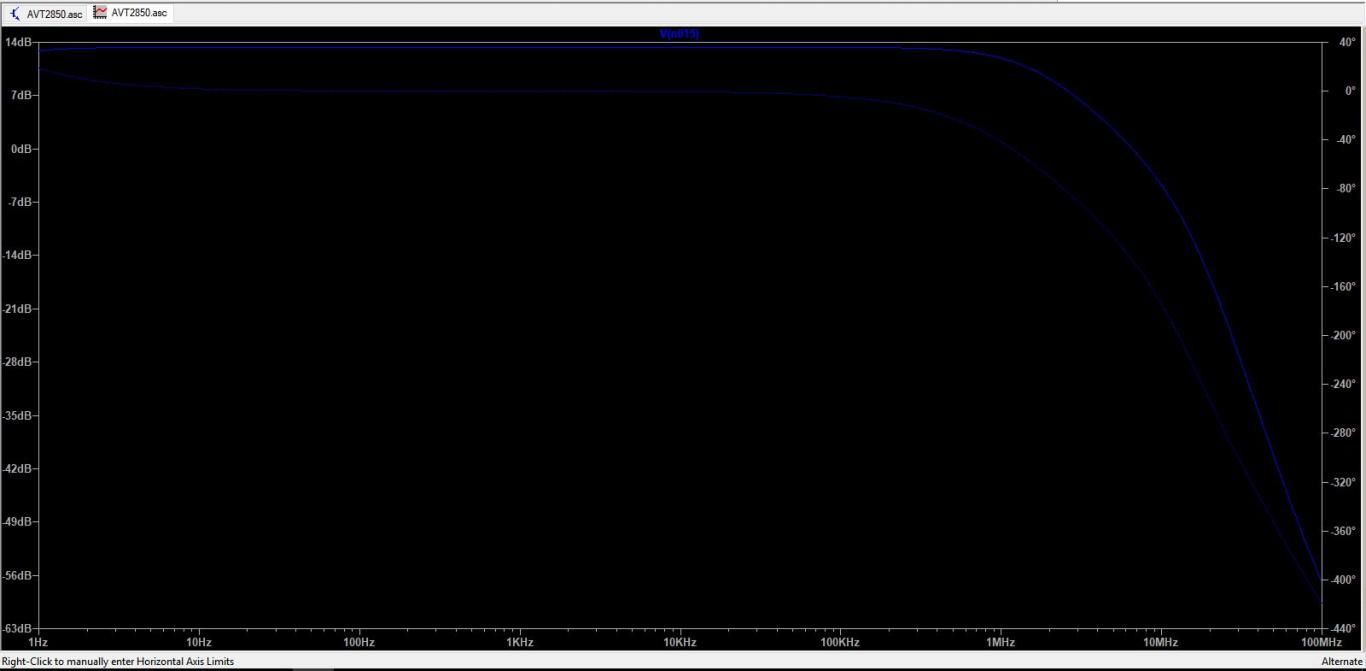

Zasymulowałem ten wzmak w niemalże oryginalej formie z tą różnicą, że zamiast BF zastosowałem 2SK170. Pasmo toto w zamkniętej pętli ma niebotyczne z lekkim bumpem na samej górze co by sugerowało konieczność dodania wejściowego filtra RF bo będzie bez problemu wzmacniać częstotliwości radiowe. Z uwagi na tak szerokie pasmo płytka też powinna być zaprojektowana starannie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

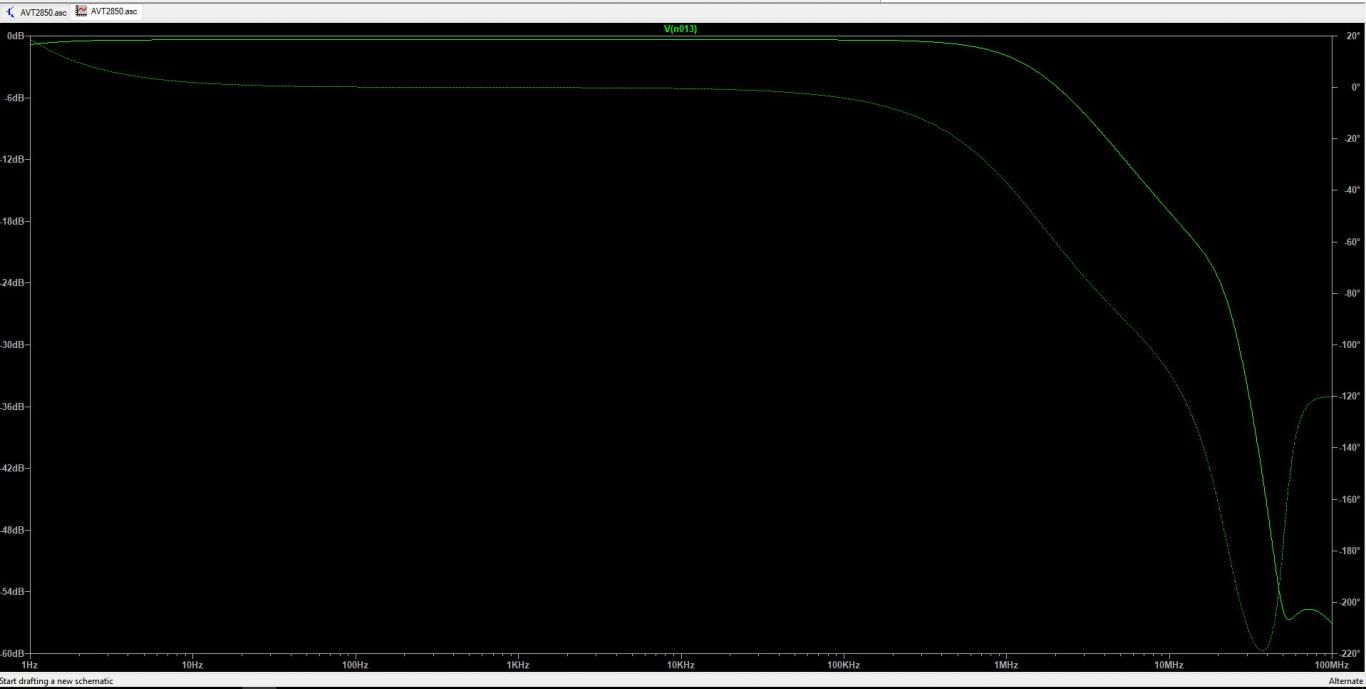

Po dodaniu niewielkiej kompensacji w sprzężeniu oraz dodaniu filtra na wejściu sprawa wygląda tak:



Wychodzi -3dB na 1.4MHz. Jak ktoś chce się pobawić bardzo proszę pliki LTSpice poniżej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Open loop gain jest na poziomie 38dB ale.. zapas modułu ujemny jest.



W sumie dziwne, że w oscylacje nie wpadał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

Jaką przyjąłeś impedancje źródła sygnału w tej symulacji?

Możesz "powiększyć" fragment Pasma akustycznego Przy zakresie do megacherców nie widać na ile pofalowana jest charakterystyka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Buzzer]

W górę jest 2dB. Normalnie ma około 14dB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

W górę jest 2dB. Normalnie ma około 14dB.



Czy to odpowiedź na moje pytanie ? bo jakoś nie zrozumiałem o co chodzi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Buzzer]

Tak ☺ tam jest kolanko 2dB na koncu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

Czy możesz w tej symulacji ograniczyć pasmo np do 30kHz i pokazać wykres?

Jaką impedancję wejściową ma źródło sygnału w twojej symulacji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Buzzer]

Jak za 2h bede przed kompem to wrzuce. Pasmo do 30k bedzie plaskie zupelnie. Zrodlo ma zerowa impedancje jest za to szeregowy rezystor 100 Ohm w filtrze RF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

Jak za 2h bede przed kompem to wrzuce. Pasmo do 30k bedzie plaskie zupelnie. Zrodlo ma zerowa impedancje jest za to szeregowy rezystor 100 Ohm w filtrze RF.



To zrób symulacje z różnymi wartościami impedancji źródła (takimi rzeczywistymi) i zobaczysz jak się mienia pasmo. Bardzo ciekawym testem może być symulacja regulacji głośności zrealizowanej na samym potencjometrze np takim słynnym niebieskim Alpsie 50kohm. W jednej pozycji (ciche słuchanie mamy 49k rezystancji szeregowej i 1k do masy a w ustawieniu na maxa impedancje źródła i 50k do masy. Czy ten twój program symuluje również szumy.elementów?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Buzzer]

Wrzuciłem pliki symulacji razem z modelami elementów. LTSpice jest darmowy - polecam zabawę :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

Wrzuciłem pliki symulacji razem z modelami elementów. LTSpice jest darmowy - polecam zabawę :-)



Tak widziałem... Celowo napisałem żebyś zrobił takie symulacje bo wiem jaki będzie ich wynik:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Buzzer]

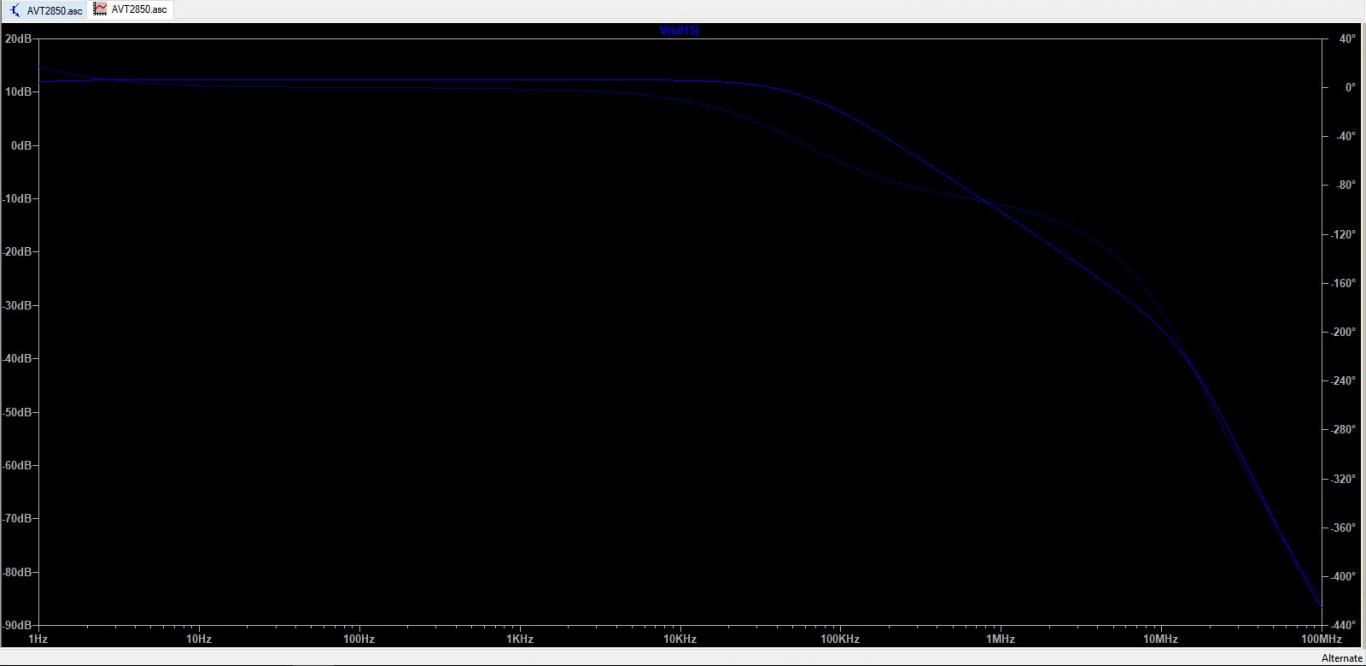

Tutaj ciche słuchanie na "alpsie" 50k, od góry w dzielniku 47k na dole 3k:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dla odmiany głośne słuchanie 3k od góry i 47k na dole:



Potencjometr pozycji maksymalnej głośności:



Widać jak bardzo znaczny wpływ ma potencjometr. Oczywiście na wejściu jest filtr RF: RL 1n i 100 omów. Dlatego też pewnie wzmacniacze różnie grają zasilane z potka albo z bufora.
