kit avt2850 - wzm. sluchawkowy kl. A

[hessus]

Witam,

czy ktos z forumowiczow zlozyl kit 2850 i moze sie podzielic wrazeniami? Szczegolnie bylbym zainteresowany profesjonalnym pomiarem THD / SN itd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sadamisko]

Mam to samo pytanie co hessus w internecie jest brak jakichkolwiek opinii na temat tego wzmacniacza.. Myślę że dlatego że jest stosunkowo nowy w porównaniu do AVT1024.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

Nareszcie ktoś zauważył ten wzmacniacz. Pierwszy, który naprawdę mam ochotę zrobić (jak skończę budowę). Ciekawy układ, duży potencjał dla eksperymentów z elementami. Kupić, zrobić, eksperymentować!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sadamisko]

Hmm jestem w tym temacie nie obyty ale możesz powiedzieć w jaki sposób ewentualnie można by wykorzystać potencjał ja którym piszesz? Czyli co ewentualnie wymieć w celu poprawy dźwięku?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

>sadamisko, 2 Lip 2008, 13:26



Ja bym zrobił tak, jak facet sobie wymyślił, a dopiero później zmieniał. Przynajmniej będzie jakieś porównanie. Nie wiem, czy sprzedają same płytki, można by kupić jeden kit i jedną gołą płytkę do eksperymentów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Cooger]

Z tego co widzę na stronie sklepu AVT:

Płytki -> AVT2850 A

Kit -> AVT2850 B

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tajniakos]

witam chciałem wybrać tą konstrukcję na swoja pierwszą :) czy to jest dobry pomysł ? nie mam żadnego sprzętu pomiarowego no może poza miernikiem uniwersalnym :) ale z tego co czytałem pdf-y to dużo tam rzeczy działających na zasadzie złóż i działa :) jestem kompletnym laikiem ale z poskładaniem tego do kupy sobie poradzę (tak mi się przynajmniej wydaje) pozdrawiam :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[drzejk0b]

Myślę, że jeśli chcesz zbudować wzmacniacz słuchawkowy jako pierwszą konstrukcję to powinieneś zbudować cos na kostce TPA6120 z buforem wejściowym. Konstrukcja prosta w wykonaniu, a gra ładnie. Takie jest moje zdanie. Jeśli się mylę to proszę o poprawienie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

Czy ktoś z Was mógłby mi przesłać skan artykułu z opisem AVT2850 ?

Byłbym wdzięczny

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Buzzer]

Witam!

Dwa lata temu (może i trzy) zrobiliśmy z kolega ten wzmacniacz. Podówczas grał on na "zwykłych" elementach (zgodnie z opisem AVT) i miał w sobie "to coś". Obecnie kolega wymienił kondensatory i oporniki na markowe (BG, rezystórów nie pamiętam) i ponoć gra to o wiele lepiej (nie słuchałem po modyfikacji). Z tego co pamiętam, układ ma tendencje do wprowadzania lekkiego szumu, lecz scena poszerza się znacznie i brzmienie nabiera charakteru. Myślę, że ze względu na ilość elementów i charakter brzmienia warto zrobić ten wzmacniacz. Bardzo dobrze sprawuje się w roli bufora przed wzmacniaczem mocy. Polecam zrobić wersję ze wzmocnieniem równym 1. Sam na pewno złoże go choćby z ciekawości, bo własnie Ugodę skończyłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hessus]

hmm, publikacja tego kitu to ledwo kilka miesiecy czy jestes pewien ze o tym samym kicie mowisz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sadamisko]

Kolega ma raczej na myśli AVT1024 (on ponoć szumi)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xed]

Witam, Buzzer pisal o buforze, ktory robilismy 3 lata temu. Wtedy byl to po prostu kit avt 2464 (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ). Powstala wersja o wzmocnieniu 1 (w przesylce brakowalo drugiego kita, byl tylko na jeden kanal :>).

Okazalo sie, ze wzmacniacz dodaje charmonicznych (charczy) i lekko szumi. Po paru modyfikacjach udalo sie wyeliminowac szum (wystarczylo ustawic kondensatory z zasilacza w innej plaszczyznie).

Po spaleniu stabilizatora (podlaczylem przez przypadek odwrotnie :P) zrobilem stabilizator na inne napiecie (troche wyzsze). Charczenie moim zdaniem sie zmniejszylo.

Po nastepych miesiacach wymienilem kondensatory na BG STD i BG N, w zasilaczu diody MUR860 i Nichicony, potencjometr ALPS RK27 (czyli blue) (opornikow lepszych sie nie doczekala, ale sie doczeka).

Najwazniejsze, brzmienie, zmienilo sie nie do poznania, ale pomalu. Wymiana kondensatorow wplywa na gore i sybilanty (tak, soprany sa miodne :>). Wymiana potencjometru wplywa na gore i przestrzen (nawet sie tego nie spodziewalem, bardzo duzo zalezy od potencjometru i (tu za chwile)). Wymiana interkonektow na kable mikrofonowe wplywa na wszystko :> (i to jest ta druga bardzo wazna sprawa).

Dodam jeszcze, ze projekt powstal z mysla o wzmacniaczu sluchawkowym. Jako naped sluchawek sprawdzilo sie srednio (teraz tak uwazam). Ale jako bufor... jest to odkrycie zycia :P Codziennie slucham czekajac na to brzmienie sopranow. Moim zdaniem podnosi to jakos podlaczone don wzmacniacza o klase. Tak, dokladnie o klase.



Podsumowujac: prosty bufor pracujacy w klasie A z wysokiej klasy elementow podlaczony normalnymi kablami (przynajmniej mikrofonowymi) to cudo, ktore za male pieniadze podnosi klase wzmacniacza. Ja nie moge sie bez niego obejsc. Uwaga, wciaga (zeby nie bylo, ze nie ostrzegalem...)



Pozdrawiam

Xed

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Popieram.

Też zriobiłem go z ciekawości. No... bo pierwszy, łatwy wzmacniacz(yk) w klasie A!

Z moimi dawnymi słuchawkami grało to słabo. Było kilka modeli.

Sytuacja się najbardziej poprawiła gdy podłączyłem kossy UR-40 oraz nieco lepjej było przy Sennheiserach HD-590.

Ale mało przyjemnego, wciągającego dźwięku i charakteru słynącego z konstrukcji w klasie A.



Odstąpiłem więc za free kumplowi pare tego wzmacnicza (stereo). A on mi na to, że po dodłączeniu kitu avt2464 do końcówki ma zupełnie inny wzmacniacz.

Posłuchałem i nie mogłem uwierzć!

Zniesmaczony zaraz sobie poownie zlutowałem kit avt2464.

Elekt ? Swietna poprawa brzmienia. Niestety zwłaszcza z wysokich wciąż nie jestem jeszcze zadowolony.

Ale nie poddawałem go żadnej modyfikacji.



Nie mniej, wynika z tego, że ten układ nie lubi być mocniej obciążany. Gra fajowo, szczególnie przestrzeń, lokalizacjia. Wręcz audiofilsko!



Niestety nie miałem okazji go podłączyć do najlepszych końcówek. Wtedy by było z pewnością rewelacyjnie...



Polecam spróbować, zwłaszcza że prosta, tania budowa i uruchomienie przyprawia o śmiech. :-)









xed

Możesz powiedzieć jakie wprowadziliście zmiany układowe, że tak świetnie poprawiły się wam tony wyskoie ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jaro_747]

Wszystko fajnie, tylko AVT-2464 nie ma nic wspólnego z AVT-2850.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xed]

zolwik, jesli chcesz poprawic wysokie tony, to: (z moich doswiadczen)



- jesli uzywasz zwyklego kabla do polaczenia klockow - zrob sobie z mikrofonowego (to samo dotyczy sciezek sygnalowych we wzmaku)

- jesli masz zwykly potencjomentr za 1zl, kurcze przydalby sie przynajmniej ALPS RK27, nie jest kosmicznie drogi, a bedziesz zadowolony

- jesli masz zwykle kondy przy scalaku, to warto wymienic na cos lepszego, ja akurat wrzucilem od razu black-gate std i black-gate n, ale ludzie chwala takze tansze, np. panasonic fc (do znalezenia na allegro, maly BG N to wydatek ok. 40-50zl, STD 1000uF troche tanszy, a panasonic fc chodza po tyle samo co nichicony kz, ok. 5zl)



- chcialbym rowniez przypomniec, ze robilismy wersje avt2464 ze wzmocnieniem 1, czyli te druga wersje, bez wzmocnienia (nie wiem jak gra ze wzmocnieniem, ale mysle, ze nie gigantycznej roznicy, a moje spotrzezenia raczej sa ogolne, takze dla innych konstrukcji :>)



te 'zmiany' powinny dac znaczaca poprawe wysokich tonow :> (pamietaj o kablach i potencjometrze, sam sie kiedys smialem z takich spraw, ale jednak sa to wazne elementy... ehh)



pozdrawiam

xed

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sadamisko]

No na pewno jak w końcu AVT mi przyśle tego kita (bo "aktualnie nie mają") to wrzucę tam ALPS i kabelki kupię co do wymiany kondensatorów to dopiero jak uda mi się to odpalić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość stary bej]

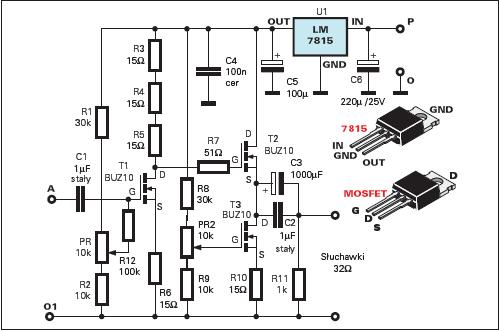

Witam, nie robiłem kitu AVT 2850, ani wg. mojej opinni badziewnego ze względu na zastosowanie scalaków, kitu AVT 1024, ale na podstawie schematów zamieszczonych w "Elektronika dla Wszystkich" z grudnia 2000 roku zrobiłem na PCB dwa wzmacniacze słuchawkowe stereo, pracujące w klasie A.

Różniły się stopniem wzmocnienia, wersja podstawowa posiadała na wyjściu dwa mosfety N-ch, i jej wzmocnienie wynosiło mniej niż 1.

Natomiast wersja druga, to wersja z 3 mosfetami też N-ch, wzmocnienie całego układu uzależnione było od pierwszego tranzystora i wartości użytych oporów w D i S, a w zasadzie ich wzajemnym stosunku.

Polecane w projekcie AVT 2460, mosfety to BUZ10.

Ja zastosowałem BUK, a to ze wględu na ich wyższe napięcia przewodzenia i mniejsze oporności DS, a tym samym wieksze moce jaką zdołały przenieść.

Podyktowane to było tym że napiecia do zasilania "słuchawkowca" wynosiły nie 15VDC jak w artykule, lecz 24VDC.

Zastosowałem do zasilenia tych układów, zasilacz impulsowy 230VAC/24VDC o wydajności 10A z doskonałą filtracją na wyjściu (żadnych pików i zakłóceń przełączania).



Wrażenia soniczne zawrę w dwóch słowach DOSKONAŁA JAKŚĆ jak na tak "minimalistyczną" konstrukcję.

Pozdrawiam.

[cudak10]

Jakich użyć najlepszych tranzystorów do tego wzmacniacza??

Zamówie sobie PCB to się z nim pobawię.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Znalazłem schemat tego wzmacniacza

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dino]

Ot bida z nędzą (jak każdy kit z AVT)

Fety steruja bipolarami i taka "bidna" klasa A - poczytajcie opis - mozna zmieniac półprzewodniki, punkty ptacy, klasy, gamy, krajobrazy ... - szkoda prądu.

Szukasz taniej klasy A - patrz tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Ale do tego nie mam PCB a nie znam sie na tym żeby zaprojektować.

Na tema tego z AVT czytałem same pochlebne recenzje i nawet zamówiłem już rezystory Dale. Zobaczymy jak to gra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michelangelo]

Jak dla mnie diamond buffer to klasa AB, ale widocznie "autorzy" sądzą inaczej. Ten pojedynczy MOSFET to też z kategorii ciekawostek jak dla mnie. Chcecie coś z płytkami i grające - jest wątek o wzmaku TPA6120A2/DS1802 Chumiego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Dlaczego wy tak chwalicie tego TPA?? Miałem taki zrobiony i musze przyznać że gra bardzo dobrze ale bez rewelacji, LT1210 gra o klasę lepiej. Próbowałem TPA chyba wszystkimi możliwymi wzmakami operacyjnymi i różnymi kondensatorami i tak dla mnie jest to dobry wzmacniacz i nic więcej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michelangelo]

A ja próbowałem kilku architektur dDB, na 4 i 6 tranzystorach, tak jak tu, i dobry scalak w roli bufora takie coś rozjeżdża. Smutne, ale prawdziwe. Chcesz fajny wzmacniacz - złóż SOHA II, tylko trzeba od nowa płytkę narysować, bo nie udostępniają plików, a jedynie widoki poglądowe. Jest o tym wzmacniaczu mowa w innym wątku (o M3).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Jak są takie scalaki to podaj jakie??

Tylko nie mów mi że TPA albo LT1210??

Jeżeli te 2 to ja dziękuje, tak jak wcześniej wspominałem słuchałem u kumpla wzmacniacza na Fetach (kupił na Allegro zrobiony) i przewyższał te w/w scalaki o klasę a nawet w niektórych aspektach o 2.

Sam sprawdzę który wzmak lepszy miałem TPA i LT1210 z LT nawet byłem zadowolony do póki nie słyszałem tego wzmaka od kumpla. Porównując TPA i LT1210 to zdecydowanie wygrywa LT. To jest oczywiście moje osobiste odczucie i każdy ma prawo myśleć inaczej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość stary bej]

michelangelo

Rzeczywiście, ten na jednym fecie to może być hhmmmm nieporozumienie, ale nie będą się powtarzał, robiłem też i z Elektora słuchawkowiec i na dzień dzisiejszy żaden nie jest w stanie "przebić" tego z AVT 2464, a był wzorowany na aplikacjach Nelsona Passa.

[Gość stary bej]

...dodam, że robiąc go trzeba zaopatrzyć się w dobre, duże radiatory.

[naprawiak]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michelangelo]

Dla "wszystkich": AD8397, hardcore do 12V zasilania - OPA2613.
