kit avt2850 - wzm. sluchawkowy kl. A

[cudak10]

Nie mam dużego doświadczenia w tranzystorach ale z tego co słyszałem to 2SK170 są to tranzystory specjalnie do zastosowań audio. Dlatego według mnie powinny być bezsprzecznie lepsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Wymieniłem kondensator wejściowy na elektrolityczny Elna 4,7uf i rezystory r10 na 50om i r1 na 47kom.

W końcu udało mi się ustawić 0V na wyjściu a wymiana tego kondensatora wpłynęła na poprawę basu. Jeszcze wymienię tranzystory na 2SK170bl i mogę się brać za obudowę:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[naprawiak]

>cudak10



fajnie jakbyś cos jeszcze skrobnął o brzmieniu ;) bo w temacie cisza... a na innych zbiorowe zamówienia na dwa różne układy idą jak oszalałe ;))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Nie potrafię pisać o brzmieniu ale spróbuje. Przede wszystkim co mnie najbardziej uroczyło w dzwięku tego wzmacniacza to jest przestrzeń i stereofonia, soprany soczyste nie męczące, średnica bardzo naturalna, bas mocny ale nie dudniący. Po założeniu słuchawek zamykam oczy i czuję się jak na koncercie. Wielu ludzi piszę się na pcb pod TPA a ten wzmacniacz biję go pod każdym względem, ale dla wielu jest to tylko AVT (bardzo nieaudiofilska firma, która nie projektuje ładnie poukładanych części na PCB) Ale to ich strata, ja już złożyłem wzmacniacz na TPA i po miesiącu poszedł na Allegro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michelangelo]

Ja pamiętam, że BF245A Motoroli grały ładniej niż Fairchild, których wszędzie pełno. 2SK170 nie znam więc zapytałem. Co do TPA6120 - pewnie ktoś w końcu porówna konstrukcję ChumIego z AVT2850. Wydaje mi się, że w AVT2850 drzemie większy potencjał... a w SOHA II jeszcze większy. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

To fakt SOHA II to zupełnie inna klasa sprzętu ale czy zagra ładniej??, dzwięk z tego AVT naprawdę jest fantastyczny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dodo]

raczej wyglądać to powinno tak



T7/T8 sparowane jak najdokładniej pod względem Idss tak samo te rezystory 22R i 1R

R7 to oczywiście Potencjometr precyzyjny

R6 wartość od 30-100R do dobrania

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michelangelo]

cudak10, 23 Paź 2008, 23:03



>To fakt SOHA II to zupełnie inna klasa sprzętu ale czy zagra ładniej??, dzwięk z tego AVT naprawdę

>jest fantastyczny.



Klasa polega na tym, że gra ładnie. :) W SOHA II jest końcówka w czystej klasie A to raz, a dwa, że stopień wejściowy jest na lampie. Dlaczego miałoby nie grać lepiej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Wszystkie rezystory to Dale 1% jedynie ten 1om to Draloric 2%. Dlaczego nie wymieniać tych T7/T8??

Nie mam sparowanych i chce kupić większą ilość żeby sparować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Ja nie powiedziałem że nie gra lepiej bo nie miałem okazji słuchać ale miałem też zrobiony preamp nr3

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i ten AVT gra dla mnie lepiej.

Wszystko kwestia gustu i upodobań, jedni wolą blondynki inni brunetki a jeszcze inni np. Rude.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dodo]

ok klasa A ale duży offset kntrolowany przez servo , zasilane zresztą z tych samych 15V co układ

co do stopnia wejściwego to akurat buffor na jfetach ( zwłaszcza na sk170/sj74 ) ma te same zalety co na lampach + jedną więcej mniej szumi ;)



znając ceny lamp , twierdziłbym , że stosunek Cena/Jakość tego AVT wcale nie jest taki zły



do cudak ->

ten BF 245 powinien być lepszy w T7/T8 niż sk170BL a sk246BL są nie do dostania w Polsce

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dodo]

coś takiego , ale nie wiem czy byłoby to stabilne temperaturowo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michelangelo]

>coś takiego , ale nie wiem czy byłoby to stabilne temperaturowo



No to już wiesz po co jest ogólnie DC-serwo. :) Szczerze mówiąc chodzi mi po głowie jakiś dyskretniak w czystej klasie A, ale dźwięk BF245 przynajmniej nie przypomina mi lampy, sorry.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

A ma przypominać? I to w takim układzie? Michelangelo, ale odleciałeś w kosmos. Próbuję zrozumieć co napisałeś, ale nie nadążam:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin Uć]

Ile A pobiera ten wzmak ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Marcin Uć, 4 Lis 2008, 16:58



>Ile A pobiera ten wzmak ?

Jutro sprawdzę.



Dzisiaj wymieniłem tranzystory BF245 na 2SK170BL parowane przez kolegę Dodo.

Dźwięk nabrał przestrzeni że w ogóle nie słychać skąd dobiega (Wrażenie jest takie jak by słuchawki miały przynajmniej po 10 przetworników). Nawet moja żona jest pod wrażeniem a wcześniej nie słyszała różnicy między Kasprzakiem jednokasetowym a porządnym wzmakiem:)

Jedynie co mi się nie podoba to trochę basu jest mniej. Jak zmniejszyć moc tego wzmacniacza?? trochę strach podkręcić potencjometr więcej niż na połowę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michelangelo]

gagacek, 24 Paź 2008, 13:13



>A ma przypominać? I to w takim układzie? Michelangelo, ale odleciałeś w kosmos. Próbuję zrozumieć

>co napisałeś, ale nie nadążam:)



Nie, nie w tym układzie. Zresztą, dyskusja w moim odczuciu odeszła od tego układu. Nie widziałem wcześniej tej odpowiedzi. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Zmniejszyłem moc wzmacniacza poprzez wymianę rezystora R13 470om na 220om.

W Środę pojadę do Armela po obudowę to może do końca tygodnia uda mi się upchnąć wszystko do środka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KaNiOn]

cudak10 - Twoje modyfikacje oryginalnego AVT ograniczają się, do wymiany tranzystorów, 1kondensatora i 2rezystorów?? Stosunkowo niedużo biorąc pod uwagę opisywaną jakość dźwięku. Korzystasz ze standardowych elementów (poza tymi wyminionymi wyżej) dostępnych w kicie AVT? Używasz standardowego zasilacza AVT? Może troche dużo pytań zadałem, ale jestem poważnie zainteresowany konstrukcją - piszecie, że gra świetnie, a cena kitu to 42zł - praktycznie tyle samo co 2kostki LM3875...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Ja kupiłem tylko PCB z AVT wszystkie rezystory to DALE wersja militarna. Kondensatory Elna, Wima, panasonic FC w zasilaniu Rubycony. Zasilacz dałem na LM317/337 na PCB De Toma na oryginalnym miałem brum.

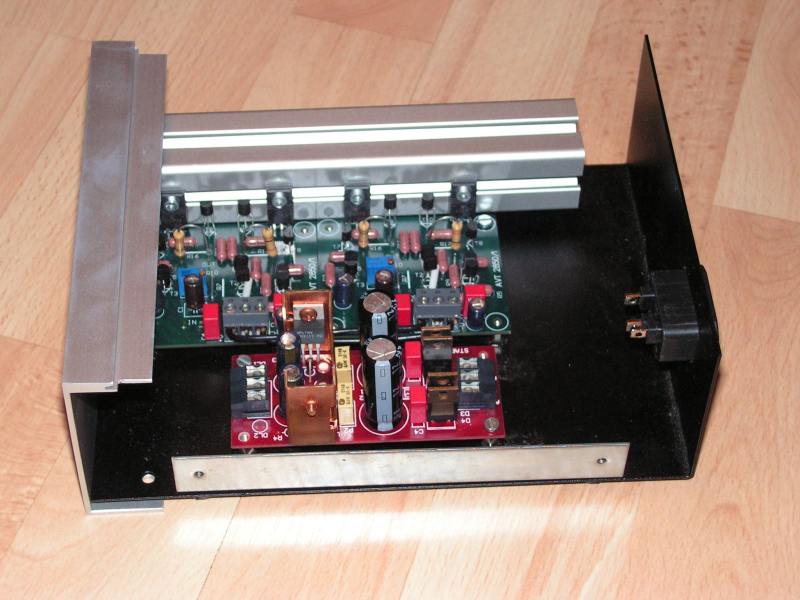

Robię już pierwsze przymiarki do obudowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KaNiOn]

Dzieki za odpowiedź ;). Oplaca się zastosowac oddzielny zasilacz na kanał lewy i prawy (oczywiście chodzi o jakość dźwięku)? Widze, że i AVT i Ty zastosowałeś zasialcz wspólny dla obu kanałów - dual mono nie będzie lepsze?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Panel przedni zakończony

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Dzisiaj podłączyłem wzmak słuchawkowy jako pre i muszę powiedzieć że spisuje rewelacyjnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[naprawiak]

>cudak10



stosowałeś dzielnik rezystancyjny na wyjściu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vuy]

michelangelo, 17 Paź 2008, 17:03



>Znam opinie na temat fullwypasów dual mono na TPA6120 w odniesieniu do innych znanych mi

>konstrukcji, więc raczej sobie daruję, ale AVT2850 bym posłuchał. Nigdy nie wiadomo co kto ma na

>myśli pisząc "super dźwięk". W sumie mógłbym też przesłuchać wzmaka ChumI-ego, bo tam przynajmniej

>nie ma stopnia na WO.



Powiem tak...

Zdecydowanie posłuchaj Head-ampa kol ChumI-ego bo jestem pewien że możesz być mocno zdziwiony...;)))

z dobrymi kondami za LM317/337 np.FM i przy TPA6120 np.Elna Starget zrobi na tobie wrażenie ;)))

jak któryś z kolegów napisał ''włosy wywiewa z pod słuchawek'' ;))))))))

Head-amp ChumI-ego to zdecydowanie najlepsza i bezkonkurencyjna aplikacja TPA6120 jaką udało mi się kiedykolwiek słuchać i żadne rozwiązania z WO w torze nawet w najśmielszych marzeniach jej nie podskoczą (wiem co pisze bo TPA bawię się od długiego czasu)

Bufory na 2SK170BL dodają rewelacyjnej barwy i razem z baaaardzo chłodnym TPA daje to REWELACYJNY efekt. (kliniczność w połączeniu z cieplejszym brzmieniem 2SK).

Kolega ChumI w swoich komentarzach opisywał tą konstrukcję jako bardzo dobrą do rocka i ja tu się w pełni zgadzam, ale ja słucham na nim ostatnio np. D.KRALL i Jessy J ''Tequila Moon'' i po wygrzaniu się elementów i po kilkudniowym dobieraniu kondensatorów dla mnie jest to REWELACJA i pięknie radzi sobie zarówno z HD650 jak i z ''my favourite'' K701 na których mam ''pełny odlot'';)

Wzmacniacz wymaga baaaardzo starannego montażu (montaż powierzchniowy) ale poprawnie zmontowany i po dokładnym dobraniu buforów 2SK170BL rusza od pierwszego ''kopa'' i u mnie daje offset 0,5-0,8 mV na wyjściu.



pozdrawiam

vuy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Zawsze na wyjściu w wzmacniaczach słuchawkowy daje rezystor 10-200om . W tym najlepiej z moimi słuchawkami spisuje się 120om. Zmniejszyłem również moc wzmacniacza poprzez wymianę rezystora R13 470om na 220om

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vuy]

Dodam może tylko bo warto wspomnieć że relacja ceny do jakości jest tu moim zdaniem BEZKONKURENCYJNA bo słyszałem i mam parę dużo droższych konstrukcji w budowie i Head-amp ChUmI-ego dokłada im niemiłosiernie biorąc pod uwagę fakt jaki jest koszt jego wykonania i Tomkowi (ChUmI-emu) należą się tu bardzo duże podziękowania za wkład włożony w tą konstrukcję oraz za udostępnienie jej nam do DIY.



Tomku duży ''szacun'' :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

vuy, 30 Lis 2008, 13:55

Nie zwracam już uwagi na to co piszą inni, zrobiłem już wiele konstrukcji które były zachwalane i niestety po wykonaniu zostawał tylko niesmak.

Może kiedyś zrobię wzmak Chumiego ale na razie delektuje się AVT2850.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vuy]

cudak10, 30 Lis 2008, 14:11



>vuy, 30 Lis 2008, 13:55

>Nie zwracam już uwagi na to co piszą inni, zrobiłem już wiele konstrukcji które były zachwalane i

>niestety po wykonaniu zostawał tylko niesmak.

>Może kiedyś zrobię wzmak Chumiego ale na razie delektuje się AVT2850.



Wszystko w porządku ;)

Ja nikogo nie namawiam do budowy tego wzmacniacza tym bardziej że nie wszyscy sobie poradzą z jego zbudowaniem ;)



skoro zadowala cię AVT2850 to mnie nic tu do tego...

napisz może tylko z jakimi innymi wzmacniaczami masz okazje lub możliwość porównania AVT2850 i z jakimi słuchawkami go używasz żebym mógł wyrobić sobie zdanie co do możliwości ''delektowania'' się dźwiękiem z AVT2850 ;)



pozdrawiam

vuy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[naprawiak]

>cudak10

popieram Twój upór przy tej konstrukcji, bo sam jestem zwolennikiem dyskretnych ;)



zapewnie headamp Chumiego brzmi świetnie, ale to avt2850 ma nieskńczenie ukryte możliwośći poprzez modyfikację niemalże wszystkiego, jest co dopracowywać. A z konstrukcji Chumiego nic więcej poza kombinacjami z kondami się nie osiągnie...



reasumując każdy chwali to co lubi ;)
