Wzmacniacz na GM70

Recommended Posts

Dotarł przewód na masę. Jeden wieczór i w 50% masa rozprowadzona (w jednym monobloku;-). Kurcze, w takim tempie na chleb bym w tym zawodzie nie zarobił. No, jest jeszcze zaczątek układu drivera.

post-2389-100008718 1204155562_thumb.jpg

Share this post


Link to post
Share on other sites

Czas na parę słów z "pola bitwy", bo wzmacniacz zbliża się do ostatniej prostej. Brakuje jeszcze 2 kondzi Bosch MP 16uF (niestety przesyłki z Niemiec idą jakieś 3 tygodnie, co jest swoistym paradoksem, bo paczki z dalekiej Azji, czy USA są najczęściej po 7-10 dniach), trochę srebrnego drutu (nie spodziewałem się, że wyjdzie go ok. 10m) i koszulek teflonowych (jeżeli czyta kolega z forum - pozdrawiam i apeluję o przyspieszenie przesyłki;-).

Następnie godzinka na instalację Boschy, połączenie Tributów, zainstalowanie kondzi sprzęgajacych i... włącznik na "ON". A co będzie potem to w tej chwili trudno przewidzieć;-)



Przy okazji, gdyby ktoś miał ciekawy pomysł na przyozdobienie przedniej ścianki - chętnie skorzystam. Ten miliamperomierz wygląda tam trochę osamotniony.

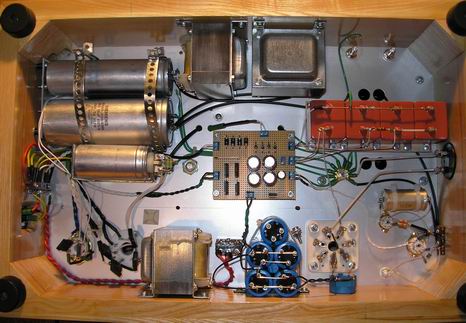

Parę fotek.

post-2389-100008014 1204933877_thumb.jpg

post-2389-100008015 1204933874_thumb.jpg

Share this post


Link to post
Share on other sites

Dzięki Józek. Tak, zdecydowałem się na układ Petera Milleta. Przerobiłem sporo różnych driverów jedno i dwustopniowych z moim 300B i ten sprawdził się najlpiej. W połączeniu z GM70 mocno przeciwczył go też niejaki "Brett", piszący na anglojęzycznych forach. (może znasz człowieka - to Twoje kręgi). Twierdzi, że próbował różnych układów, w tym dwustopniowych z 300B jako driverem i pojedyncza pentoda 12hg7 lub 12hl7 sprawowały się najlepiej.



Twoja konstrukcja też niczego sobie. Kategoria wagowa zbliżona do moich monobloków - po jakieś 35 - 40kg na stronę(muszę moje dokładnie zważyć). Tak coś mi się wydaje, że jak już pogra jakiś czas to przyjdzie kolej na na zastąpienie 6CK4 i 6528 przez triody DHT, a może sie mylę-))). Mam też nadzieję, że będzie kiedyś możliwość, zeby zasiąść do wspólnych odsłuchów.



Tributy maja wymiar 14cmx14cm u podstawy i 17cm wysokości , waga 14kg, szt.





Niestety z powodu obowiązków rodzinnych nie odpaliłem wczoraj wzmacniacza. Spróbuję dzisiaj....

Share this post


Link to post
Share on other sites

No i odpaliłem..., na razie jeden monoblok. Obyło się bez niespodzianek. Po kilkunastu sekundach szumów i szmerów (niektóre kondensatory mogły być nieużywane ze 20 lat) układ pracuje stabilnie. Napięcie na anodzie GM70 ułożyło się powyżej tego, co było wcześniej zaplanowane i wyniosło 930V. Ustaliłem punkt pracy GM70 na 930V/-85V/110mA.

Pojawił się tylko jeden problem - nie zadziałał miliamperomierz. Cóż, przekładka z drugiego monobloku, trochę kombinacji i ostatecznie wyszło, że wskaźnik jest kierunkowy. Może wykażę się indolencją elektroniczną, ale nigdy wcześniej nie instalowałem amperomierza i nie spodziewałem się, że dla prądu stałego są one kierunkowe. Po odpowiednim przepięciu działa i wskazuje idealne 110mA.

Wzmacniacz jest prawie zupełnie cichy. Trochę brumi co prawda jedno z traf (co dziwne - to najmniejsze), ale słychać to tylko z odległości kilkunastu centymetrów. Być może po nałożeniu pokrywy będzie cisza zupełna. W głośnikach 91-92dB też cicho. Minimalny szmer słyszalny jest tylko po przyłożeniu ucha do samego głośnika.

Na temat brzmienia na razie trudno coś powiedzieć, bo po pierwsze jeszcze chwilę jest mono, po drugie wszystko musi się trochę wygrzać, a po kolejne spięte jest to na szybko pierwszymi z brzegu drutami. No, może tylko to, że przy dosyć monstrualnych rozmiarach i wadze (zmierzyłem w końcu dokładnie - 42,2kg jeden monoblok) zabrzmiało to niespodziewanie lekko, z kulturą, jakby od niechcenia.

Share this post


Link to post
Share on other sites

-> pwit1

Gratulacje, że udało się odpalić od pierwszego kopa. Mam nadzieję, że kiedy odpalisz drugi monoblok napiszesz coś więcej o brzmieniu.

Share this post


Link to post
Share on other sites

Noo stary, czapki z głów!

i że z brakiem brumu itp. od razu trafiłeś to juz pełen podziw z mojej strony.

jak prowadziłeś masę?

Share this post


Link to post
Share on other sites

-> pwit1



Pawcio zadał dobre pytanie o prowadzeniu masy. Ze zdjęcia widać, że masz jeden centralny punkt w którym łączysz wszystkie masy (chyba modułowe masy) z obudową (gwiazda), czy faktycznie tak jest, czy tez zastosowałeś jakiś inny model? Stosowałeś mały kondensator ~ 0,01uF między masą a obudową, przy wejściu ,dla zlikwidowania zakłóceń UKF, czy też takich zakłóceń nie zaobserwowałeś?

Share this post


Link to post
Share on other sites

Masa prowadzona jest w układzie gwiadzy z jednym punktem wspólnym.

Z tego punktu prowadzone są odczepy:

- osobno na do każdego stopnia układów zasilania GM70 i drivera (każdy kondensator oddzielnie),

- na katodę GM70 (przez miliamperomierz),

- na katodę drivera (z tym, że przy driverze wpięta jest masa gniazda RCA),

- do całego układu ujemnego biasu,

- do układu żarzenia drivera,

- do terminala głośnikowego (-),

Wyjątkiem są mostki hybrydowe obu układów zasilania do których masa pociągnieta jest z pierwszych kondensatorów po prostownikach.



Osobno podączone są masy bezpieczeństwa z gniazda sieciowego i transformatorów zasilajacych (aczkolwiek w tym drugim przypadku nie jestem pewny, czy tak zostanie).



Muszę przyznać, że takie prowadzenie masy jest wynikiem wiedzy teoretycznej jaką udało mi się zdobyć. Do tej pory nie wypróbowałem tego jednak w żadnym układzie. W moim wzmacniaczu na 300B jest szyna główna i odczepy od niej.



Nie próbowałem też łączyc układu masy przez rezystor, czy kondensator, jeżeli okaże się to konieczne być moze trzeba będzie spróbować. Na razie czas jednak najwyższy nauczyć się obsługiwacc oscyloskop;-)))

post-2389-100006965 1206013151_thumb.jpg

Share this post


Link to post
Share on other sites

a tak z ciekawość mógłbyś napisać przybliżone koszty tych monobloków tzn ile wydałeś

Share this post


Link to post
Share on other sites

-->valdemort

Wyszło to mniej więcej tak;

- Tribute'y - 2300zł

- trafa zasilajace - 1000zł,

- dławiki - 700zł,

- obudowa (drewnaine ramy, płyty aluminiowe, pokrywy na trafa) - 1000zł

- lampy, podstawki - 600zł (GM70 grafitowe, pewnie skończy się na miedzianych),

- kondensatory, rezystory, diody, druty (srebro), gniadza RCA (AN), terminale głośnikowe (AN), pozostałę - ok. 2000zł

- przesyłki pocztowe - ??? (obstawiam dobrych kilkaset zł).



-->Matthew

Jak najbardziej..., jak tylko wystartuje wszystko na dobre.

Share this post


Link to post
Share on other sites

Buble_corp kupił takie bardzo ładne Mundorfy Mtube, 47u/500v chyba, drogie to ale to MKP specjalnie na zasilanko do lampek.. wyglądają przecudnie ;) zastanawiam się nad nimi...

Share this post


Link to post
Share on other sites

Jak olejaki i wmiarę tanio (zwłaszcza do zasilacza) to Obligato caps.

Share this post


Link to post
Share on other sites

Witam Wszystkich, przepraszam że wtrącam się do dyskusji, ale dokładnie drążę ten temat i mam tu kilka wątpliwości.

Pwit, jestem bardzo ciekawy co to cacko za 8kz pokaże po pomiarach. Pierwsza sprawa, moc wyjściowa, gdyż po mojemu punkt pracy GM70 ustawiłeś zbyt nisko. Kiedyś budowałem modulator do nadajnika na tej lampie i z moich doświadczeń wynika, że ta lampka najlepiej się sprawuje przy: Ua=1300-1500V, Us1=-90 -120V, Ik=200-220ma, ponadto przy takim punkcie pracy GM70, Twój driver wydaje się za słaby gdyż powinien dostarczyć napięcia o amplitudzie PP80V (Twój wydoli około 40V). Czekam na wyniki pomiarów i trzymam za Ciebie kciuki. Bądź co bądź to już poważna konstrukcja, tylko byłoby szkoda za cenę takiego nakładu pracy i kosztów materiałów uzyskać 25 W mocy.

ps. Aktualnie rozpocząłem zabawę z lampką 6s33s w układzie SE i driverem na EL34, nawijam trafa. Jak już będzie coś widać, wrzucę na forum.

Pozdrawiam i czekam na pomiary.

Share this post


Link to post
Share on other sites

ano dokładnie.

"Plate dissipation - 125W

przy założeniach jacakk'a (tych niższych):

1300V x 200mA = 260W



jak się mylę to proszę mnie poprawić

pozdrawiam

Share this post


Link to post
Share on other sites

-->Matthew

Czekam i czekam na ostatnie kondzie... cóż, poczta polska. Na marginesie, czekam też na parę przesyłek z USA już ponad 2 miesiące, jak tak dalej pójdzie to obok częstych wpisów na na ebay'u "nie wysyłam do Włoch" pojawi się dopisek "i Polski".

W międzyczasie podłączyłem kondzie zastępcze i testuję układ. Na razie bez odsłuchu, gdyż pojawił się dodatkowy problem - mój dotychczasowy odtwarzacz znalazł nowy dom, a ja rozglądam się nowym. Mam już coś na oku, przy odrobinie szczęścia za ok. 2 tygodnie będzie u mnie.



-->jacakk

Nie masz co przepraszać, forum jest otwarte, wątek również, szczególnie, że zetknąłes się z tą lampą empirycznie.

Co do meritum:

- punkt pracy mniej więcej 900V/100mA jest dosyć często stosowany przez wielu konstruktorów (aczkolwiek ta lampa gra również przy napięciach anodowych rzędu 500V),

- moim zdaniem nie ma szans, żeby GM70 wytrzymała 250-300W. Wersja grafitowa może "przyjąć" max 150W, miedziana 125W, chociaż jak to mówią o radzieckiej myśli technicznej - "gniotsja nie łamiotsja" więc kto wie,

- driver powinien dostarczyć ok. 160Vpp (siatka na -80V) i 12HG7 powinna dać radę. Przy zblokowanym kondensatorem rezystora w katodzie i obciążeniu anodowym 3,9k wzmocnienie tej lampy to ok. 3,9 x 32 = 124 (obciążenie anodowe x transkonduktancja). To w modelu teoretycznym, w praktyce będzie trochę mniej (może się elektronicy wypowiedzą) ale ok. x100 powinno być. Czułość to 0,8V, więc 1,6V na katodzie powinno w zupełności wystarczyć. Ja planuję zacząć od rezystora bez kondensatora, co mocno obniży wzmocnienie pentody, ale też zwiększy jej liniowość. Jeżeli będzie OK zostanie, jeżeli nie spróbuję z kondensatorem.

- 25W to dokładnie tyle ile może oddać ten układ w klasie A i takie mam też założenie (raczej nie da się uszczknąć nic z A2 przy takiej konstrukcji drivera),

- 6s33s sterowane EL34 - fajna sprawa. Próbowałem sterować 300B przez EL84 w pentodzie - było bardzo dobrze, tylko trochę gorzej niż z 12HG7;-))



Przy okazji - wzmacniacz działa w 100% stabilnie i jest absolutnie cichy, zarówno sama konstrukcja, jak i to, co wydobywa się z głosników, jak napisałem wcześniej delikatny szmer słychać tylko po przyłożeniu ucha do samego głośnika.

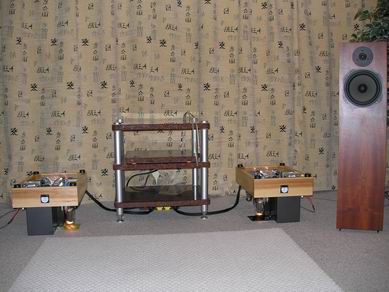

Tradycyjnie parę zdjęć:

post-2389-100006317 1206576285_thumb.jpg

post-2389-100006318 1206576283_thumb.jpg

Share this post


Link to post
Share on other sites

-> pawcio



Ciekawa jaka jest cena minimalna tego zestawu, bo same trafa wyjściowe kosztują 274 Euro sztuka :)

Share this post


Link to post
Share on other sites

buble_corp - pytałem się- kwota jest znaczna - ale gość uczciwy jest i sprzedaje dokładnie po kosztach nie boi się pokazywać faktur zakupowych więc można cenę zweryfikować.


Słucham tylko muzyki.

Share this post


Link to post
Share on other sites

cena to cytuje Absolutne minimum to 4200zł.To cena praktycznie za same elementy indukcyjne

Pozdrawiam

czyli bardzo dobra

Share this post


Link to post
Share on other sites

Cena pewnie nie niska, ale elementy zacne. Jeżeli ktoś planuje budowę wzmacniacza na GM70 tu jest to droga na skróty. Same przesyłki tych elementów mogły wynieść dobrych kilakset złotych.

Share this post


Link to post
Share on other sites

Z tego co widzę to sprzedawca planował zasilacze anodowe na prostownikach lampowych, a nie hybrydowych, tak jak mają pwit1 i mparvi. Słyszałem, że właśnie hybrydowy zasilacz się najlepiej sprawdza przy zasilaniu GM70.

Share this post


Link to post
Share on other sites

-->buble_corp

Nie próbowałem czystych prostowników lampowych, ale we wzmacniaczu na lampie 300B testowłem różne diody w prostowaniu hybrydowym (jakieś "zwykłe", potem szybkie, chyba BY255, potem Hexfred'y). Różnica każdorazowa była odczuwalna (po zmianie ze "zwykłych" na BY255 dosyć znaczna), więc ten element z pewnością ma spore znaczenie. Które rozwiązanie jest lepsze to pewnie tardycyjnie kwestia indywidualnych upodobań.
