Lampucera DAC

[expart]

jeśli chodzi o MCU to już doszedłem co to takiego - zwykły mikrokontroler - w takim razie następne pytanie - jaki tam mikrokontroler powinen być wlutowany i skąd wziąć do niego wkład?

[Muzg]

To jest miejsce na mikroprocesor, specjalnie zaprogramowany do przełączania tego. Jako selektor można użyć przełącznika dwu-sekcyjnego i zaprogramować odpowiednie kombinacje na nim.

[expart]

Myślałem nad przełącznikiem dwu-sekcyjnym trój-pozycyjnym zapiętym pod jumpery ale boję się przełączania na gorąco, żeby układu nie uwalić.. Po za tym fajnie by było gdyby było widać jakie wejście jest wybrane a wnioskuję, że solderpointy pod ledy są właśnie w tym celu..

[McGyver]

Ja przełączam "na gorąco" przełącznikiem obrotowym, a jego położenie wskazuje które wejście jest aktywne. Dodatkowo podpiąłem do receivera wskaźnik "lock" który informuje o obecności sygnału cyfrowego.

[kudzu]

Mini w odbiorniku CS8416 ma multiplekser 4:1 w trybie hadrware (8:2 w software mode) - dżamperem na płycie można sterować dwoma wejściami, ale mając dostęp bezpośrednio do pinów RXSEL1 i RXSEL2 da się operować 4 wejściami. Może w maksi jest podobnie?

[kudzu]

Ok, trochę opacznie zrozumiałem przełączanie "na gorąco" i nie doczytałem;) Ale nie rozumiem, dlaczego miałoby to zaszkodzić? Można też podpiąć się enkoderem 2 bit pod te dwa piny sterujące i będzie uroczo:)

[krzysieks_2007]

Dwa niebieskie pstryczki on-on 3 pin 2 pozycje i jest ok mozna przelanczac pod pradem.Jako pierwsza modyfikacje proponuje ustawic napiecia + - 12volt dla wzmacniaczy operacyjnych.Straszne tam sa wachania. A po ustawieniu(ja zmienilem trafo na 2x16 i ustawilem 2x15,5) calkiem inna zabawa z wymiana kostek wzmacniajacych.(ustawienie odpowiedniego napiecia dosc klopotliwe, napiecia plywaja i sa zalezne od temperatury) ja te niebieskie trymerki dalem na druga strone laminatu bo przy radiatorach od stabilizacji +- 12 volt wariowaly calkowicie.

[Marcin-utopia]

Witam,



mam stara lampucera maxi na CS4397



i tu moje pytanie czy można jakoś ja przerobić by sygnał wchodził po i2s?

[rafi_77]

Możesz....

Przeczytaj notę do CS4397 i tam zobaczysz które nóżki są do I2S i ewentualnie jak go przeinicjować/przełączyć na I2S- może wystarczy przełącznikiem.

A wpiąć się najlepiej przed rezystorkami jak są, a jak nie - wywalic 8416 i tam...

[Muzg]

Jest gniazdo do upsamplera, tam biegną wszystkie sygnały cyfrowe i na dodatek są opisane.

[Marcin-utopia]

Muzg,



Nie wydaj mi sie ,że są gniazda



pisałem mam starą wersje maxi



taką



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Aha, o tej zapomniałem, sygnały masz na tych rezystorach, pinologia CS8416 się kłania. Format można ustawić.

[E_N_D_E_R]

w związku z małą ilością czasu

moje prace w kierunku diy posuwają się opornie

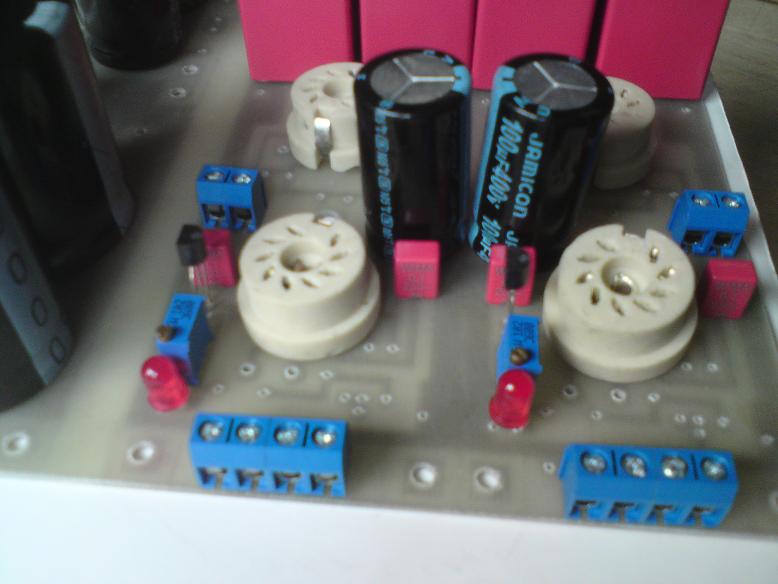

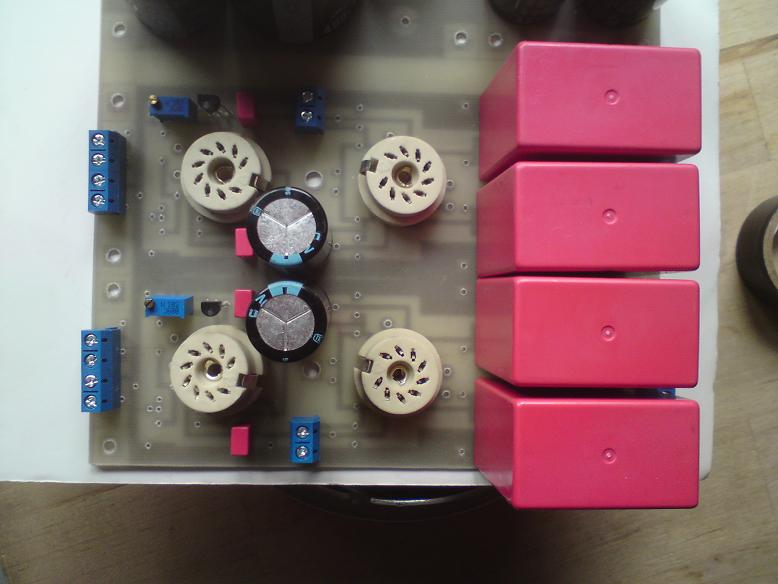

chciałbym tu zaprezentować i poddać ocenie moją realizację

projektu by Muzg

co prawda do ukończenia projektu jeszcze droga daleka

i mam pyt. jak najkorzystniej wpiąć się z tym układem

pod tda1547 w Grundigu CD3

ps. płytka jeszcze nie polutowana

do podziału na zas. anodowy + żarzenie 5x15cm

i dwa kanały każdy o wym. 5x15

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[macc666]

Te kondensatory między lampami to będą się chyba trochu za bardzo grzać...

[Demasked75]

Te kondensatory między lampami to będą się chyba trochu za bardzo grzać...



.. wywalić na drugąs strone płytki

[Demasked75]

macc666 proszę się nie czepiać kolegi bo się stara.

[McGyver]

E_N_D_E_R, 7 Lip 2010, 22:54



>w związku z małą ilością czasu

>moje prace w kierunku diy posuwają się opornie

>chciałbym tu zaprezentować i poddać ocenie moją realizację

>projektu by Muzg

>co prawda do ukończenia projektu jeszcze droga daleka

>i mam pyt. jak najkorzystniej wpiąć się z tym układem

>pod tda1547 w Grundigu CD3



-kanał lewy plus z nogi 19 opornik 750 omów do gleby, a z jego górnego końca na siatkę lampy. Minus z nogi 18 opornik 750 omów do gleby, a z jego górnego końca na siatkę lampy.



-kanał prawy plus z nogi 14 opornik 750 omów do gleby, a z jego górnego końca na siatkę lampy. Minus z nogi 15 opornik 750 omów do gleby, a z jego górnego końca na siatkę lampy.



Między scalakiem a siatkami nie ma być nic poza tym, ewentualnie można dodać jakąś prostą pasywną filtrację.





>ps. płytka jeszcze nie polutowana

>do podziału na zas. anodowy + żarzenie 5x15cm

>i dwa kanały każdy o wym. 5x15



Wielka wyszła. Rozważ podział na dwie płytki, na jednej zasilanie a na drugiej tylko lampy.

[Muzg]

Fajna płytka bo mała, ale mogą być problemy z odprowadzaniem ciepła. Ciekawi mnie tylko, dlaczego masz 4 małe wimy, 2szt bocznikują pewnie zasilanie 5V, drugie 2szt?

[E_N_D_E_R]

te wimy bocznikować mają anody

ale też zadaje sobie pyt.

czy jeżeli w zasilaczu na końcu jest 0,1uF

to czy jest sens bocznikować wszystkie anody

(a tak przygotowałem płytkę bo taka informacja

kołacze mi się w pamięci jako korzystne działanie )



pyt. do kolegi Muzg jako autora schematu

czy ten kond 100uF przy punkcie podawania napięcia jest konieczny

ponieważ faktycznie on na tej płytce trochę zawadza

czy może to co w zas. wystarczy (lub przeniesienie go na pcb zasilacza)

kwestia odprowadzania ciepła

płytki można zamontować tak by lampy były poziomo co poprawi przepływ powietrza



pyt. do McGyver

tda1547 posiada podobno zarówno wyjścia napięciowe jak i prądowe

czy te które sugerujesz to prądowe jak w modyfikacji którą robiłeś

i opisałeś na swojej stronie

(bo są też jakieś wyjścia pod nogami 10,11,22,23 )



dziękuje oczywiście za miłą reakcję na moje działania

i wyrozumiałość względem braku wiedzy i doświadczenia

[Muzg]

Tego się właśnie obawiałem. Te wimy nie są czasem na 100V?

Kondensator od anodowego na płytce możesz śmiało zaniżyć do 10-22uf. Fajnie jak jest on blisko lamp, choć może w stopniach symetrycznych nie ma to takiego znaczenia.

[Muzg]

Na jednej fotce widać, jakby jednak pisało, że na 250VDC.

[E_N_D_E_R]

do Muzg

czy mógłbyś doprecyzować czego się obawiałeś

czyli które z moich działań jest błędne lub nieuzasadnione



te wimy są faktycznie na 250V

ale wyjście z zas. ma mieć rife 0,1uF/630V

a co sądzisz o bocznikowaniu przy anodach - uzasadnione

czy raczej na wyrost lub szkodliwe dla układu (pod względem brzmienia )

[Muzg]

Jak najbardziej możesz bocznikować, napisz czy Ci się podoba. Po prostu zmylił mnie rozmiar tych kondensatorków. Mam takie 100nF MKP2, ale na 100V i myślałem, że to te same. Osobiście zbocznikował bym wimą MKP10, ale są dość spore.

[jurek]

Po wielu próbach na mojej lekko modyfikowanej (rozdzielenie zasilania sekcji) Lampucerze PCM1798 i zabawach w lampizację i trafa, stwierdzam, że równie dobry dzwięk (a może lepszy ?) można uzyskać na opampach.



W związku z tym moje pytanie- próbował ktoś poprawiać fabryczną część analogową?



Chodzi mi przede wszystkim o zmiany w LFP, kompensacje itp.

[jurek]

Tak wygląda część analogowa:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Schemat na górze pochodzi z noty katalogowej PCM-a.



A tak jest dokładnie w lampucerze:





@ macc666- mogłbyś, proszę, wrzucić fragment analogówki w powiększeniu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Przede wszystkim kondensatory filtru i kompensacji I/V. Oryginalne to ceramiki, a najlepiej wstawić dobre styrofleksy lub polipropyleny. Powinno się je dodatkowo parować, lub kupować te, o lepszej tolerancji - 1-2,5%.

Następnie rezystory. Warto wymienić na MMELF. Na koniec jakieś dobre WO i lepsze ich zasilanie (jest osobno, więc łatwo wstawić chociażby TT Feeder od Bodo_z.

[macc666]

Proszę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Próbował ktoś zmieniać wartość kondensatorów C55-58 ?



Wystarczyłoby tam nawet 100 pF.

[żółwik]

Należyło by zwiększyć kondensatory w drugim stopniu filtra, jak już. Choc moim zdaniem wartości 1nF (102) są wystarczające i zmienic je jak pisał przedmówca na jakieś dobre MKP.

Najprędzej chyba do kupienia dobre MKP o najmiejszym rozstawie 5mm to FKP2.



Co do C55-C58 to należy Koniecznie zmniejszyć to do max 100pF. A najlepjej 22pF czy mniej. I zastosować też dobrej jakości kondy.

Stosowanie takich pojemności w tym wypadku jest wielka głupotą. A ponieważ mamy tu konwersje I/U z przetwornika, to zaprzepaszczamy większość możliwości zastosowanego w tej funkcji wzmaka.

Później to brzmi jak brzmi...
