Lampucera DAC

[digi58]

Witam ostatnio bawiłem się trochę wyjściem lampowym do dac napięciowych.Testowałem różne transformatory desymetryzujące lundahl ,sowter.Jednak najlepiej zagrał mi Jensen .

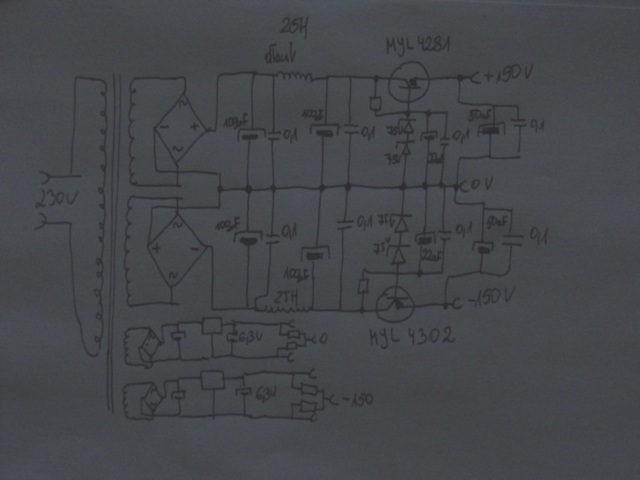

Zamieszczam zdjęcia schematów zasilacza i części lampowej trochę kiepska jakość ale myślę że będzie coś widać.

Może ktoś będzie chciał sobie zrobić taką aplikację.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Witam ostatnio bawiłem się trochę wyjściem lampowym do dac napięciowych.Testowałem różne transformatory desymetryzujące lundahl ,sowter.Jednak najlepiej zagrał mi Jensen .

Zamieszczam zdjęcia schematów zasilacza i części lampowej trochę kiepska jakość ale myślę że będzie coś widać.

Może ktoś będzie chciał sobie zrobić taką aplikację.



Pozdrawiam



Gdzie nabyłeś trafka ?

[POLiFONIA]

> digi58



A co powiesz o różnicy między sowterami, a wspomnianymi jensenami?

[digi58]

Pisałem że Jensen wypadł z tego najlepiej większa swoboda dżwięku.

Transformatory sprowadziłem bezpośrednio od producenta.



Pozdrawiam

[krzysieks_2007]

Witam.Wlasnie podlaczylem lampucere maxi pod lampke 6H1N podobnie jak na schemacie ze strony lampizatora(na razie prowizorka ale gra to znacznie lepiej niz na OPA627 / AD797) moje pytanie: jakie wartosci kondensatorow dac na wejsciu i wyjsciu lampizacji, chce kupic Jantzeny Superior Z-cap wiec zalezy mi by byly jak najmniejsze bo cena zabija a nie chce by poobcinaly najnizsze czestotliwosci(filtr dolnoprzepustowy)

[digi58]

Witam.Wlasnie podlaczylem lampucere maxi pod lampke 6H1N podobnie jak na schemacie ze strony lampizatora(na razie prowizorka ale gra to znacznie lepiej niz na OPA627 / AD797) moje pytanie: jakie wartosci kondensatorow dac na wejsciu i wyjsciu lampizacji, chce kupic Jantzeny Superior Z-cap wiec zalezy mi by byly jak najmniejsze bo cena zabija a nie chce by poobcinaly najnizsze czestotliwosci(filtr dolnoprzepustowy)





Witam nie napisałeś do czego to podłączasz.Jaka oporność wejściowa.



Pozdrawiam

[krzysieks_2007]

Sygnal wychodzi z minusow DACa CS4397 na potencjometr 100k, potem jest lampa 6H1n i dalej do wzmacniacza symasym.

Wzorowalem sie na tym schemacie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[digi58]

Sygnal wychodzi z minusow DACa CS4397 na potencjometr 100k, potem jest lampa 6H1n i dalej do wzmacniacza symasym.

Wzorowalem sie na tym schemacie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Witam jeżeli masz potencjometr na wejściu to najlepiej narysuj podaj elementy jakie masz wartości szczególnie jakiej wartości masz Rg.Nie wiem jaką oporność ma wejściową ma Symasym.Od tych parametrów zależy jakie dać kondensatory .

Ostatnia sprawa po co ci potencjometr przed tym układem lampowym regulujesz nim głośność?.



Pz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Na tym schemacie podane sa przyblizone wartosci kondensatorow wejscia/wyjscia:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Na wejsciu autor proponuje 0,22-1uF a na wyjsciu 1-4uF orginalnie lampucera w tych miejscach miala 4,7uF.

Czy minimalne wartosci proponowane przez autora beda odpowiednie?







Tam mam potencjometr i ustawione inne wzmocnienie niz na orginalnym schemacie bo to co wyplodzilem to nie do konca bufor tylko przedwzmacniacz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Na probe kupiłem Bosch MP 2u 630V na wejscie i wyjscie.Jak sie nie sprawdza najwyzej dam je do zwrotnicy.

[mgrkleszcz]

Sznowni koledzy, ponieważ posiadam już lampucerę CS4397 zlampizowaną i wzmacniacz lampowy, wobec czego może jest zbyt "lampowo"? Postanowiłem zostawić teraz opampy bez lampizowania. Którego DACa wybrać CS4397 czy PCM1798?

[McGyver]

No patrzcie państwo, a ja przez parę lat pracowałem nad tym żeby wyeliminować w ogóle półprzewodniki z analogowej ścieżli sygnałowej w moim systemie, a tu się okazuje że kiedy już to osiągnąłem, to jestem passe, bo się znów pojawia moda na opampy...

[mgrkleszcz]

No patrzcie państwo, a ja przez parę lat pracowałem nad tym żeby wyeliminować w ogóle półprzewodniki z analogowej ścieżli sygnałowej w moim systemie, a tu się okazuje że kiedy już to osiągnąłem, to jestem passe, bo się znów pojawia moda na opampy...



Jesteś dla mnie guru. Jeżeli uważasz, że jeszcze jedna lampka nie zaszkodzi, to lampizuję. Tylko który?

[kudzu]

Sznowni koledzy, ponieważ posiadam już lampucerę CS4397 zlampizowaną i wzmacniacz lampowy, wobec czego może jest zbyt "lampowo"?

Nie jesteś odosobniony w swoich odczuciach. Powoli przygotowuję się do zrobienia wzmacniacza hybrydowego, z mojej lampucery mini wywaliłem opampa, cierpliwie składam preampa lampowego i również mam obawy czy nie będzie zbyt lampowo. Ale IMO takie myślenie wynika stąd, że należę do pokolenia półprzewodników, nigdy tak na prawdę nie słyszałem lampy i do końca nie wiem, czego mam się spodziewać

[McGyver]

Wątpiących w lampę zapraszam na odsłuch do mnie.

[mgrkleszcz]

Wątpiących w lampę zapraszam na odsłuch do mnie.



W lampę wątpiący to ja nie jestem. Dowodem czego jest lampowy wzmacniacz i zlampizowana lampucera. Tylko nadal nie wiem co teraz warto składać i lampizować: PCM1798 czy CS4397?

[McGyver]

Jak lampizować, to kostki z wyjściami prądowymi. Nawet proste PCM56 lub PCM61 w dobrej aplikacji dają bardzo dobre rezultaty soniczne.

Kostki z wyjściami napięciowymi jak CS4397 najprościej i najlepiej jest zdesymetryzować dobrymi (i niestety drogimi) trafami, a potem dodać bufor (lampowy albo tranzystorowy).

[bat73]

Czy takie trafa będą dobre do desymetryzacji sygnału z lampucery na CS4397 :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Te trafa są bardzo dobre jakościowo, ale mają rezystancję DC uzwojeń 40 omów, to jest zbyt dużym obciążeniem dla wyjść CS4397. Prawdopodobnie będzie poważnie zniekształcać. Trzeba poszukać czegoś z uzwojeniami o wyższej oporności.

[digi58]

Czy takie trafa będą dobre do desymetryzacji sygnału z lampucery na CS4397 :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Witam do dac napięciowego bardzo dobry jest Jensen JT-11P-1 sam je używam .

Oczywiscie koszt nie jest mały ale przesyłka bardzo szybka.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mgrkleszcz]

A ja nie dałem transformatorów, tylko od razu na lampę, czyli znowu nieprawomyślnie. Do tej, którą obecnie składam już trafa dam. Koledzy, wobec tego pytanie: gdzie takowe nabyć, oraz może macie wiedzę o udanych wtórnikach lub tylko PCB do nich i zasilacza?

[bat73]

Witam do dac napięciowego bardzo dobry jest Jensen JT-11P-1 sam je używam .

Oczywiscie koszt nie jest mały ale przesyłka bardzo szybka.



Pozdrawiam

Czy mógłbyś napisać gdzie i za ile je kupiłeś ?

[digi58]

Czy mógłbyś napisać gdzie i za ile je kupiłeś ?



Witam transformatory zakupiłem bezpośrednio od producenta kwota około 600zł.

Wyjscie transformatora powinni być obciążone opornością 10k trzeba to brać pod uwagę

żeby dobrze dopasować .W tej chwili nie używam nawet bufora gdyż jest nie potrzebny .

Oporność wejściowa mojego wzmacniacza to 50k dlatego wyjście tego transformatora zbocznikowałem opornikiem 13k.



Pozdrawiam

[kudzu]

Jeżeli ktoś z Was ma DACa z odbiornikiem CS8416 (albo innym z wbudowanym multiplekserem) i selektor/sterownik Alps by JarekC, to informuję, że pojawił się nowy soft 2.15 (w oparciu o 2.13) umożliwiający przełączanie 4 wejść cyfrowych odbiornika.

[digi58]

Tylko w przypadku tego konkretnego trafa trzeba bocznikować rezystorem?

Ja mam Sowtera 3575 o podobnych paramtetrach, moze tez powinienem zbocznikować ?

Witam Jenzen tak zaleca ale w danych Sowtera i pomiarach wynika że też wyjscie powinno być obciążone

opornością 10k .

Musisz być pewny jaką oporność ma wejscie do którego podłączasz i przeliczyć sobie wartość.



Pz.

[digi58]

U mnie za trafami jest wtórnik katodowy, natomiast kolejnym ogniwem jest wzmaczniacz ktory ma opornosc wejsciową 100kohm [najprawdopodobniej]. Wg jakiego dokonuje się przeliczeń?



Przeprowadzałeś porównanie jak zachowuje się transformator z obiązeniem oraz bez obiązenia?

Ciekaw jestem czy słychać jakąkolwiek różnicę.



Ps. ilu watowy ma to byc rezystor?



dzięki za pomoc



Witam za duzo pisania proponuję trochę poczytać opracowań i aplikacji jesnsena.

nie ma nawet co porównywać chociaż robiłem porównania z ciekawości.

Napisze krótko tak, bez prawidłowego dopasowania mamy bardzo duże oscylacje w górnym zakresie pasma.Jest więcej zależności dokładnie takich samych jak w innych układach w których zastosowane są transformatory np. wzmacniacze lampowe .

Rezystor może być małej mocy 0,25Wat



Pz.

[digi58]

Posiadam jedynie podstawową wiedzę dot. elektroniki stąd moje banalne pytania.

Kupię kilka rezystorów, 7 ,10 i 13 kohm, zobaczymy jaki da to efekt.



Witam nie zawsze potencjometr wyznacza oporność wejściową .

Opisz co to jest za wzmacniacz jaki jest stopień wejściowy wówczas moge ci pomóc.





Pz

[digi58]

Wzmacniacz Dayens Ampino, tranzystorowy w klasie AB [

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Niestety producent nie podaje impedancji wejsciowej wzmacniacza. Potencjometr w środku to Alps rk09 logarytmiczny 10kohm.

Przed momentem przylutowałem rezystory 10kohm do obu transformatorow [1 na kanal], jedna nozka do wyjscia + z transformatora, druga nozka do masy. Niestety różnicy nie słyszałem. Coś tam mi się wydawało, ale w ABX na 100% bym nie zdał.



Czy fakt, ze za transformatorami w DACu mam lampy - nie jest istotny?



Jeżeli ma oporność np. 10k nie stosowałbym lamp nie ma takiej potrzeby .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bat73]

Jakimi parametrami trafa do desymetryzacji należy się kierować wybierając je do Lampucery na cs4397

[bat73]

Ja myślę o zakupie używanych traf a te dostępne to z reguły inne modele niż te polecane na forum. Chodzi mi o to żeby ustalić jakie parametry mają istotne znaczenie. Niestety nie znam się na tym, więc pytam. Zakup konkretnego trafa od producenta czy dystrybutora to spory wydatek. Zakup używki to ryzyko, ale za mniejsze pieniądze. Tyle że typów jest mnogość i stąd potrzeba weryfikacji.
