Lampucera DAC

[zulus]

>Zamiast tych diodek prostowniczych w mostku i na wyjsciu moge z powodzeniem zastosować 1N4007?

Do 2 lampek wystarczy. Pamiętaj, że 1N4007 są 1A.

[zulus]

Wrzucę jeszcze łagodny start do anodowego. Nie potrzeba żadnych opóźniaczy a katody lamp i kondensatory są traktowane delikatnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[madly]

Uwaga na szybko. Ponieważ w zasilaczu anodowym są wysokie napięcia, a sporo rezystorów nie wytrzymuje napięcia wyższego niż 200V-250V, więc dla bezpieczeństwa warto wszystkie rezystory oprócz R5, R7 i R8 dać wysokonapięciowe lub łączyć szeregowo dwa o połowę mniejszej rezystancji i połowę mniejszej mocy, niż to, co jest na schemacie.



Dodatkowo rezystory R2 i R3 powinny być objętościowe - węglowe - w tym miejscu mogą czasowo występować ostre peaki napięcia i metalizowane mogą pójść z dymem. Spotykałem się też z szeregowo łączonymi dwoma, a nawet więcej rezystorami w miejscach rezystorów R2 i R3.



Odnośnie "nie potrzeba żadnych opóźniaczy", to co robią na schemacie przełączniki SW1 i SW2? :-)

Podoba mi się też 40W rezystor R1.

[adigrzelczak]

Nie lepiej zrobić coś takiego. Chyba prościej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mad_z]

zulus



Warto byś napisał kto jest autorem schematów...bo 2 pierwsze wyglądają na A.Ciuffoli - tak przynajmniej zwykle się robi i w sieci i na papierze.



Pozdr.

[zulus]

A skąd mam wiedzieć kto jest ich autorem? W necie autorzy szybko się mnożą. Jak coś znajdę klikam i zapisuje obrazek, lub link do strony jak jest coś więcej ciekawego. W każdym radzie jak wpisałem w googlach "A.Ciuffoli" wyskoczyło mi www.audiodesignguide.com a tam nie byłem a widać, że jest to ciekawe stronka.

Po za tym czy popularne rozwiązania takie jak te małe schemaciki muszą mieć od razu autora?

[Andy777]

zulus, 23 Lis 2008, 13:45



>O to moje referencyjne źródło zasilania do lampucery. Użyty stabilizator ma 100 razy mniejsze szumy

>od standardowego 7805



Czy użyłeś tu może MIC5209? Gada rzeczywiście lepiej niż 7805?

[zulus]

>Czy użyłeś tu może MIC5209? Gada rzeczywiście lepiej niż 7805?

Tak czy gada lepiej? oczywiście nie. Ale jak jestem głuchy bo kabelków nie słyszę ;) Zrobiłem to z czystej ciekawości i voodoo. Może ktoś lepiej osłuchany kiedyś oceni moją lampucere w całości.

[madly]

zulus, 28 Lis 2008, 15:56



>>Czy użyłeś tu może MIC5209? Gada rzeczywiście lepiej niż 7805?

>Tak czy gada lepiej? oczywiście nie. Ale jak jestem głuchy bo kabelków nie słyszę ;) Zrobiłem to z

>czystej ciekawości i voodoo. Może ktoś lepiej osłuchany kiedyś oceni moją lampucere w całości.



:-) no i jest koszerniej ;-)

A na poważnie - Zulus w sumie startujesz z niskiego pułapu szumów i braku zakłóceń akumulatora, więc zmiana będzie znacznie mniej słyszalna. Przy aktywnym zasilaniu sieciowym różnice powinny być większe, ale czy słyszalne? Czasami tak :-)

[grzesik]

A co powiecie na taką konstrukcję z Lampucerą na pokładzie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grzesik]

Obudowa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

madly, 28 Lis 2008, 16:51



>zulus, 28 Lis 2008, 15:56

>

>>>Czy użyłeś tu może MIC5209? Gada rzeczywiście lepiej niż 7805?

>>Tak czy gada lepiej? oczywiście nie. Ale jak jestem głuchy bo kabelków nie słyszę ;) Zrobiłem to z

>>czystej ciekawości i voodoo. Może ktoś lepiej osłuchany kiedyś oceni moją lampucere w całości.

>

>:-) no i jest koszerniej ;-)

>A na poważnie - Zulus w sumie startujesz z niskiego pułapu szumów i braku zakłóceń akumulatora, więc

>zmiana będzie znacznie mniej słyszalna. Przy aktywnym zasilaniu sieciowym różnice powinny być

>większe, ale czy słyszalne? Czasami tak :-)



Zaraz się okaże, robię podmiankę LT na MIC w klonie shigaraki.

[mlb]

>A co powiecie na taką konstrukcję z Lampucerą na pokładzie?



Ładnie wykonane, o ile dobrze widzę z regulacją głośności i świecącymi cyferkami. Ciekawe jak to gra - to połączenia masy wydaje mi się trochę podejrzane.

[grzesik]

W jakim sensie jest masa podejrzana? Właśnie mam problem z lekko słyszalnymi w kolumnach dzwiękami typu: pyk, pyk podczas zmiany volume. A tak pre i dac grają super.

[zulus]

Wykorzystuje symetryczne wyjście DAC. Przetwornik zasiałam z akumulatora przez ultra nisko szumowy stabilizator. Układ SRPP. Nisko szumowe 1% rezystory. Tantal w katodzie. W całym torze audio mam tylko jeden kondensator na kanał na wyjściu Jantzen Superior 1uF. Złocone podstawki do lamp. Lampy ze złotymi siatkami żarzone prądem stałym. A dla bajeru jeszcze dwa magiczne oczka. Zasilacz do anodowego i żarzenia zrobiony na bazie diod soft-recovery. Bardzo dobrze dobrany punkt pracy lamp. Tego już się chyba nie da ulepszyć :) Moim zdaniem to jest total Hi-End jeżeli chodzi o przetwornik z wyjściem lampowym.

[McGyver]

zulus, 28 Lis 2008, 22:35



>Wykorzystuje symetryczne wyjście DAC. Przetwornik zasiałam z akumulatora przez ultra nisko szumowy

>stabilizator. Układ SRPP. Nisko szumowe 1% rezystory. Tantal w katodzie. W całym torze audio mam

>tylko jeden kondensator na kanał na wyjściu Jantzen Superior 1uF. Złocone podstawki do lamp. Lampy

>ze złotymi siatkami żarzone prądem stałym. A dla bajeru jeszcze dwa magiczne oczka. Zasilacz do

>anodowego i żarzenia zrobiony na bazie diod soft-recovery. Bardzo dobrze dobrany punkt pracy lamp.

>Tego już się chyba nie da ulepszyć :) Moim zdaniem to jest total Hi-End jeżeli chodzi o przetwornik

>z wyjściem lampowym.



Dobra dobra. Gadaj jak gra.

[zboruch]

jest może wersja Lampucery z wejściem USB, lub FireWire? szukam czegoś pod Maca Mini(G5 bez Toslinka)

[McGyver]

dokupić do lampucery coś jak PC-Link i załatwione.

[zboruch]

PC link czyli... trochę nie jestem w temacie...

[mlb]

>W jakim sensie jest masa podejrzana? Właśnie mam problem z lekko słyszalnymi w kolumnach dzwiękami

>typu: pyk, pyk podczas zmiany volume. A tak pre i dac grają super.



Nie znam tej wersji płytki, tylko widzę że masę z zasilacza dajesz na obudowę i lampy też. Nie masz żadnych stuków podczas włączania świata w pomieszczeniu? A co z masą cyfrową i analogową z płytki - zostawiłeś tak jak Chińczyk wymyślił (nie wiem, może akurat dobrze to zrobił...)?

Co do pykania - zobacz woltomierzem jaki masz potencjał na wejściu dzielników, jeśli utrzymuje się tam jakieś stałe napięcie to będzie pykać.

[jakub102]

czy lampucerka podłączona do coaxial może konkurować z cd za 5.000 ?? A z lampą?

[Le_G]

PClink np. taki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

jakub102, 29 Lis 2008, 09:33



>czy lampucerka podłączona do coaxial może konkurować z cd za 5.000 ?? A z lampą?

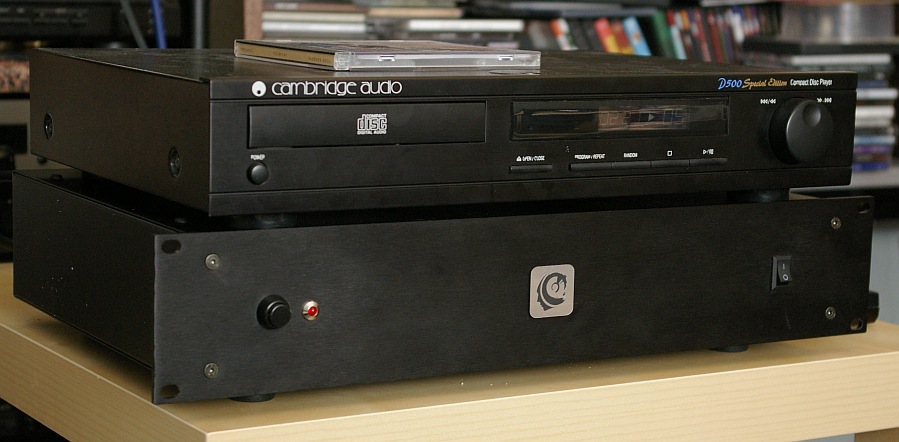

Tu masz z czym może konkurować. Wersja zaintubowana:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[michelangelo]

Do stresowania urządzeń za 5000zł przerobionym DIY DACem "nawet" lamp nie potrzeba, byle transport i kabel cyfrowy dopisały.

[Rambo]

a ja myślałem, że ten etap prymitywnego pisania czy też zadawania pytań mamy już za sobą ....

[McGyver]

Prosty i skuteczny DAC wolnostojący:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

dobry i poprawny montaż. sam zrobiłbym podobnie.

[adigrzelczak]

>McGyver czy ja dobrze widzę że dajesz elektrolity jako kondensatory separujące w lampówce?

[Rambo]

tam muszą być przy ecc88 itp po 2 odsprzęgające elektrolity ;)

[adigrzelczak]

to w którym miejscu one są założone?
