mam mala prosbe..czy ktorys z szanownych specjalistow moglby sprawdzic ponizsze plytki drukowane..

pierwsza to ni-gc wedlug schematu Petera

drugi to gc wedlug schematu Sijosae, ktory zamieszczam ponizej..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotreq23]

Na pierwszej płytce dałbym kodzie troszkę dalej od radiatora.

[jar1]

Im dalek od nóżek zasilających LM tym gorzej.

[am]

hmm... a jaki wplyw ma radiator na kondensatory?

[jar1]

W tym układzie zaden- radiator jest prawie zimny.

[Piotreq23]

"W tym układzie zaden- radiator jest prawie zimny."

Jak się nie włącza clona to zgodzę się że jest zimny ;-) Oczywiście, że taki „klonik” to nie piec pracujący w klasie A, ale pewne zasady konstrukcji trzeba wziąć pod uwagę.

Wszystko zależy od tego, jakiego użyje się radiatora i jaka moc będzie w nim tracona. Przy pełnej mocy jedna kość powinna tracić 30-40W Dwie to już 60-80W, dodajmy do tego przeważnie używane dość małe radiatorki i koło kondensatora zaczyna się robić ciepło.

Jak radiator jest mały i nie ma dobrej wentylacji w obudowie, to kondziorki z czasem ładnie się suszą, ale kogo to interesuje?

[Piotreq23]

50W 4ohm, zasilanie 2X30V i moc tracona wynosi 48W Dwa kanały to prawie 100W To mało aby zagrzać radiator???

[am]

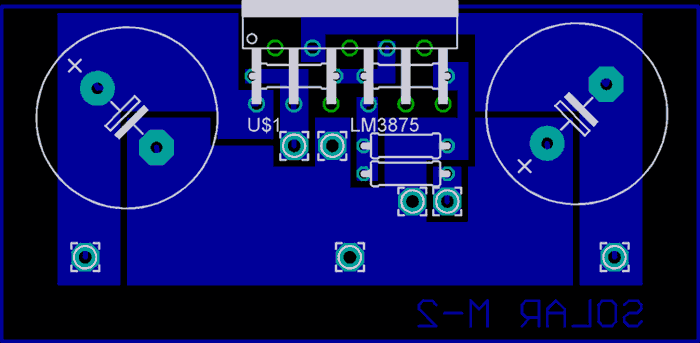

ok...oddalilem troszke kondensatory..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[am]

a za radiator posluzy plaskownik aluminiowy 12x24x1 cm

[am]

a czy poza tym..nie ma wiekszych bledow??

[Molibden]

2x12V to trochę za mało. Przydałoby się chociaż z 2x18V, a najlepiej 2x24V i masa bezpośrenio, a nie dzielone pojedyńcze zasilanie.

[am]

w zasilaniu bedzie trafo 2x24V i podwojny mostek... :)

bardziej chodzi mi o wyglad plytki, nie jestem az takim "wymiataczem" jezeli chodzi o elektronike...wiec czekam na konstruktywna krytyke... ;)

[jar1]

>50W 4ohm, zasilanie 2X30V i moc tracona wynosi 48W Dwa kanały to prawie 100W To mało aby zagrzać

>radiator???



Chyba jednak nie włączałeś nigdy clona:-). Zauważ, że te 100W to na obciążeniu a nie na układzie.

Dla wprawki proponuje sobie policzyć, ile mocy wydzieli sie na LM przy graniu z mocą 40W. Bedzie to bardziej pouczające niż upór:-)

[maciej_otw]

Właśnie skończyłem czytać cały wontek od poniedziałku go męczę.

To prawdziwa kopalnia wiedzy na temat tego LM

Pozdrawiam wszystkich Klonujących.

Szkoda, że na dzisiejszym Audio Show nitk z wystawców nie napędzał nim swoich kolumn, a było by co posłuchać.

[Piotreq23]

"Zauważ, że te 100W to na obciążeniu a nie na układzie"

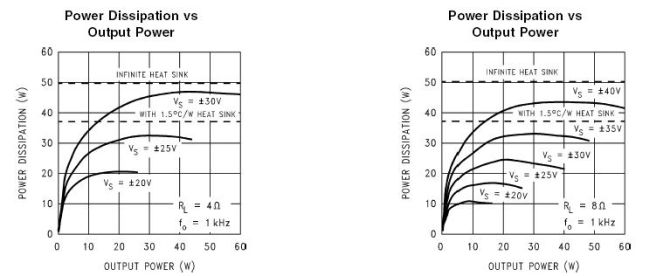

jar1 luknij na wykresy poniżej i odczytaj ile mocy jest traconej na kości, przy określonej mocy wyjściowej na głośnik. Pisząc około 100W miałem na myśli oczywiście dwa kanały, a nie jeden i przy napięciu zasilania 30V.

Dla porównania niżej wykresy od LM3886. Wiem dobrze, że o ile nie słucha się zbyt głośno, to lm'ki nie grzeją się zbytnio, ale przy dłuższym słuchaniu przy mocy 50W robi się już dość gorącą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antos]

Maciej-otw> no własnie szkoda, moim zdaniem nie jeden dystrybutor kolumn mógłby rozruszać membrany swoich zestawów Clonem zamiast podłączać byle jakie budżetowe wzmaki.

Z drugiej strony wcale się nie dziwię w końcu jest to impreza producentów a nie pasjonatów.

[jar1]

>Piotreq23, 13 Lis 2005, 15:15



Wszystko się prawie zgadza, jeśli chcesz używać clona do przetwarzania ciągłego sygnału 40W sinus. Ale wtedy musisz dać dużo większe radiatory, na tyle aby, jak jest ogólnie przyjete, ich temperatura nie przekraczala ok. 60 stopni. Kondesatory mogą sie wtedy nagrzewać do rzedu 40 stopni, co nie jest żadnym problemem dla kondensatorów zwyklych gwarantowanych do pracy przy 80 stopniach. A jeśli komuś za malo, to może używać tych na 105 stopni, jak np. Panasonic FS.

We wzmacniaczach klasy A tego typu rozważania mają sens, bo tam, takie warunki są stałe i temperatura wysoka utrzymuje się. W przypadku wzmacniaczy w płytkiej AB, nawet słuchająć muzyki na wysokich poziomach głosności nie da sie grać stale na maksymalnej mocy, bo muzyka to nie to samo, co ciągły sygnał sinusoidalny.

Dlatego uwazam, że temperaturą kondensatorów nie należy się w tym przypadku przejmować a ważniejszą sprawą jest to, by kondensatory były jak najbliżej nóżek układu.

[NeC]

Mam szybkie pytanko, czy ALPS z serii RK27 - "niebieskie" o wartości 10k nadaje sie do GC?? jak to sie ma do innych wartości np. 50K czy 100K??

[Saint123]

Hej, mam małe pytanko mianowicie: jak odfiltrować z sieci 230V traski, szumy itp? Tzn. GC ładnie sobie śmiga ale czasem jak się włączy lodówka, właczy światło itp. wystąpią trzaski na wzmacniaczu. Jak to zlikwidować? Ktoś ma pomysły? Pozdrawiam.

[Bartek1]

Nie ma na to raczej rady. I to nie z sieci wchodzi. GC zasilany z bateri,nie podłączony do sieci reaguje tak samo.

[Saint123]

Nie no nie wygłupiaj sie ;) GC zasilany z akumulatorów jest odizolowany od sieci 230V i nie ma w 99% żadnych szans na to by jakaś lodówka, albo żarówka wywołała trzaski. Może w obudowie drewnianej ( a raczej nie metalowej) jest właśnie te 1% szans gdzie może jakieś mocne źródło elektro-magnetyczne jakim jest np. silnik lodówki, fale radiowe np. Komórka mogła by zakłócić prace GC. Nie trzeba mieć oscyloskopu (wystarczy multimetr) by zobaczyć, że po załączeniu tejże lodówki wystąpi skok napięcia. Dodanie równolegle kondensatora na wejściu pierwotnym trafo nic nie daje (na wyjściu (pierwotnym) też) ;| i co tu począć? Pozdrooofki

[Saint123]

poprawka (wyjściu - wtórnym) heh 2 AM , mózg mi już prawie śpi ;D

[Wiki]

Bartek1 ma całkowitą rację z tymi stukami.

Zresztą to już było poruszane w tym wątku.

Pozdrowienia

[DeTom]

Panowie jako że miałem nieczynną pocztę przez dwie doby zbieram zamówienia na płytki do LM3875 oraz na LM3875TF, MUR860 do jutra. Proszę zainteresowanych o wstępne deklaracje na e-maill (w o mnie).

[PrzemekElektro]

A jak teraz się zamówi, to kiedy dotrą?

[wojtekr]

---> McGyver



Możesz coś doradzić w kwestii koncepcji Vify M18WH+DX25TG i wyboru zwrotnicy?

Całość ma chodzic w skrzynkach Proac R2.5 zmniejszonych poziomą przegroda do 19l

[wojtekr]

sorry, miało być gdzie indziej.

[macsch]

Pisałem na priv, ale może nie doszło...

komplet płytek, ( komplet LM3875TF - jeśli będą)

a jakby jeszcze BG były to byłoby coś...

[macsch]

To było do DeTom

;)

[wojtekr]

WItam, nie wie ktoś jak rysunek zrobiony w ExpressSCH zamienić na rysunek płytki w ExpresPCB?

Robię (w pcb) link do pliku sch i dupcia zbita, nic się nie dzieje.



---->McGyver

proszę Cię wypowiedz się w sprawie głośników i zwrotnic, dzięki
