Faza fazą, a zgodne bądź przeciwne połączenie uzwojeń to druga sprawa. To drugie jest moim zdaniem koniecznością, a faza na uzwojeniu pierwotnym miałaby zasadnicze znaczenie w przypadku autotransformatora (no chyba, że ktoś lubi fazę na obudowie :).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

OK. Ja cały czas mam na uwadze schemat Petera gdzie zastosowano 2 mostki. Uzwojeń wtórnych nie łączymy ze sobą, zero zasilania tworzymy za mostkiem.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

nie chciałem robić zamieszania chodziło mi o fazę na uzwojeniu wtórnym z punktu widzenia połaczeń elektronicznych nie ma to przy tym rozwiązaniu zasilacza znaczenia .Tylko potem przy odsłuchu każdy sie dziwi ze u niego jakoś to nie gra tylko o to mi chodziło .Punkt zerowy na transformatorze robię tylko do określenia gdzie jest początek i konec uzwojenia .Tylko o to mi chodziło





pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam

Czy ktoś z Państwa potrafi powiedzieć jak pomierzyć prawidłowość przyłączenia faz kondensatora do mostków, ale na podłączonych mostkach. Chodzi o to że tak przylutowałem druty od transformatora do płytki z mostkami, że jej odczepienie równałoby się jaj rozwaleniu.

Zastanawiam się czy mam to dobrze połączone, bo dźwięk jakiś suchy i mały (nie z winy kondensatorów czy potencjometru - sprawdziłem). Niby przyjrzałem się kolejności wyłażenia kabelków z toroida, ale skąd mam wiedzieć że były one ułożone w prawidłowej kolejności.

Po mostkach napięcie jest ok, ale dlatego że jak wspomnieł wcześniej "prąd przepłynie poprostu przez inną parę diód".

Jak to pomierzyć? W jakich punktach?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ja z troche innej beczki-czy ktoś stosował rezystory drutowe w GC ? ciekawe czy sprawdziły by sie w audio..i czy to się opłaca, bo ceny kosmiczne:>

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>>>kolczas



a ten transformator to ile on ma tych faz???

skoro uzywasz zasilania z sieci 1 fazowej to otrzymasz tez 1 faze chyba logiczne



natomiast jak szukac poczatkow uzwojen - proste



skoro uzwojenia sa identyczne (z załozenia takie powinny byc)



bierzesz pare uzwojen łaczysz ze soba po jednym wyprowadzeniu z kazdego uzwojenia

podpinasz miernik (zakres VAC) do pozostałych 2 wyprowadzen i dokonujesz pomiaru



to przy połaczeniu szeregowym tych ze uzwojen

na mierniku powinno byc :



1. połaczone przewody uzwojen to poczatek jednego i koniec drugiego ---> napiecie sie z sumuje i masz 2xUsec

2. połaczone przewody uzwojen to koniec jednego i poczatek drugiego ---> napiecie sie z sumuje i masz 2xUsec

3. połaczone przewody uzwojen to poczatek jednego i poczatek drugiego ---> napiecie sie odejmą i masz 0V

4. połaczone przewody uzwojen to koniec jednego i koniec drugiego ---> napiecie sie odejmą i masz 0V

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Doszedłem wreszcie z trafem dzięki wydatnej pomocy Digiego.

Okazało się przy okazji że jedno z moich starych traf nie jest poprawnie sfazowane co niestety powodowało lekkie stłumienie przestrzeni i ogólnie gorszy dzwięk, jakby trzymany za gardło.

Niedawno chyba Advocat zauważył ze kanały nie grają równo, ale sprawa była jak mnie się wydawało na granicy wyczuwalności.

Chciałem sprawdzić czy wyjścia nowych traf są poprawnie zaznaczone i podłączyłem je do jednego z mostków i co się okazało dzwięk wyrażnie się wyrównał w obydwu kanałach.

Przy okazji sprawdziłem ( w/g sposobu z 14 tej strony wątku) czy drugie trafo jest w porządku okazało się że tak ale to pierwsze kóre wczesniej odłączyłem niestety nie i dopiero kiedy pozamieniałem wyprowadzenia zaczęło grać tak jak moim zdaniem powinno.



Czyli prawidłowe sfazowanie transormatora moim zdaniem jest bardzo ważne dla uzyskania zadowalającego dzwięku.

Z punktu widzenia zasad przepływu prądu być może nie ma to znaczenia ale dla prawidłowego dzwięku ma.

Warto sprawdzić trafo jesli jest wyczuwalna choćby lekka róznica między kanałami.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Mam pytanko odnośnie traf, czy grubość kabelków na pierwotnym ma znaczenie dla dzwięku?? Czy warto poprosic przy zamowieniu o wiekszy przekrój, i czy warto dać grubsze na wtórnym??Gdzie leży granica, bo najgorszy scenariusz jakbym zamówił grubsze a druty z wtórnego byłby za grube i nie weszły do płytki, (płytki od Petera) Trafo ma być 350VA 2x22V pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

NeC - technicznie rzecz biorąc kable nie muszą być grubsze. Wątpię, że da się usłyszeć 10cm kabla po stronie pierwotnej. Chociaż niektórzy podobną słyszą.



antoś - jeśli uzwojenia miał być w przeciwfazie, to tam gdzie powinno być 44V miał byś zero. Faktycznie, nie było by to dobre rozwiązanie :-)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

_igod_> faktycznie tak było, to prawdopodobnie pomyłka przy lutowaniu kabli do mostka.



Otwory pod uzwojenie wtórne w płytkach Petera są wystarczające do pogrubionego przekroju, a w jego złotej wersji mają jeszcze większą średnicę.

Mam teraz trafo z pogrubionym kablem na wórnym i spokojnie wlutowałem w te czerwone.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Moze mi ktos podac jakie wymiary ma plytka i prostownik do GC na LM3875 od Petera. Wymiary plytek sa mi potrzebane do rozmieszczenia elementow w obudowie;)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

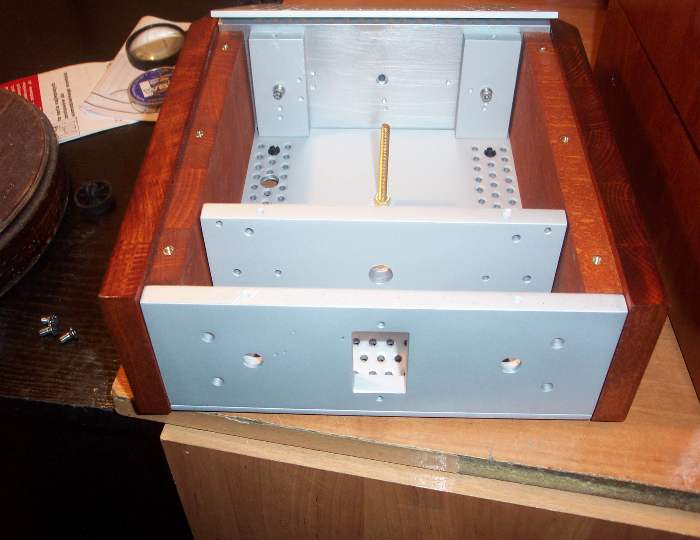

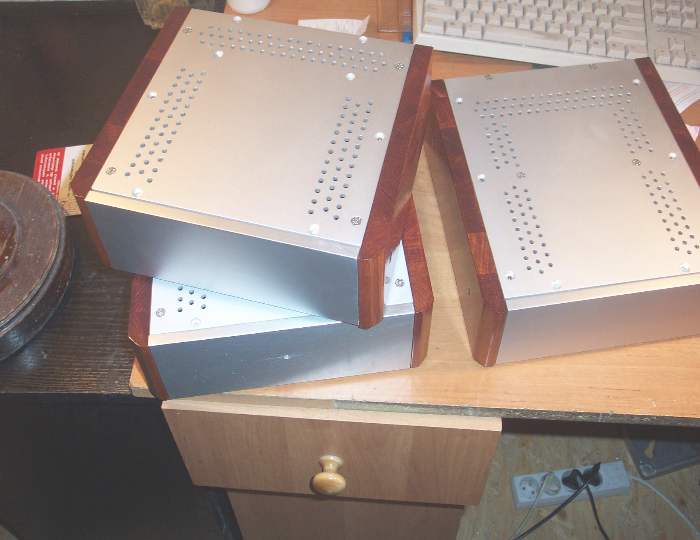

Witam wszystkich to są nowe obudowy przygotowane pod płytki weterana i petera trochę mi się ich namnożyło na drygim zdjęciu jest wnętrze .Trzecie zdjęcie to wersjia czarna nie ma frontu bo ma być to wersjia na pilota.Jedyny mankament to płyty przednie muszę je robić jeszcze raz chodzi o powierzchnie na zdjęciu tego może nie widać ale są plamy .Przykro mi ale troche się wydłuży termin.Niedługo zamieszczę całe wnętrze zmontowane.



pozdrawiam wszystkich

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-8618-100008970 1170281576_thumb.JPG

post-8618-100008971 1170281574_thumb.JPG

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Digi58----- Obudowy ładnie się prezentują, jaka jest cena takich obudów?? Jakie wymiary są na zdjęciu i czy weszły by tam 2x 350VA??Pozdrawiam, NeC

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam no akurat w tą by nie weszło ale mozna je dowolnie pogłębiać oraz zwiększyć szerokość tylko wysokość zalezna jest od wysokości płaskownika.Cena jest do uzgodnienia ale trochę to kosztuje



pz

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

digi58

Witam, podobają mi się te obudowy, jakie ceny, czy można by zamówić większą pod dwa trafa ? Uderzam na priva ;-)



Pozdr.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam

Mam pytanie, chce zastowsowac dwa trafa po 150 W i na razie mam 8 szt murow. Moje pytanie, czy lepiej podlaczyc oba trafa do jednego mostka skladajacego sie z 8 mur-ow, czy lepiej zrobic dwa osobne mostki i w kazdym dac 4 mur-y?

Jeszcze drugie pytanie, jak poprawnie powinien wygladac taki mostek z 4 mur-ow dla trafa 2x 24V?? z trafa wychodza 4 przewody i jak je do takiego mostka podlaczyc, czy moze ktos mi to rozrysowac tak na szybko?

Bardzo dziekuje

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Digi58

Bardzo ladne te obudowy, ja juz swoje tez wymyslilem, plan mam w glowie, a budowa chyba raczej beda przypominaly chasis gramofonu, jak zrobie to oczywiscie podziele sie fotkami :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Witam myśle że około 1miesiąca ale to tak z zapasem jest przy tym co robić druga sprawa ilość przy jednej sztuce cena by była za wysoka nie chodzi tu że hurtowo wychodzi taniej tylko dosyć daleko muszę to zawozić do piaskowania plamy i zabarwienia na aluminium wcale nie zależą od aluminium to z których zrobione są obudowy jest nasze polskie rodzime cudze chwalimy swego nie znamy.Powirzchnia przed anodowaniem musi wyglądać też idealnie anodowanie tylko zabezpiecza nic nie przykryje.Druga sprawa piasek którym się piaskuje musi być czysty czyli bez zawartości metali to one powodują takie efekty.



pz

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Digi > która to moja!!!!?:-)

Wyglądają jeszcze lepiej niż na pierwszych fotkach;-) naprawdę już nie mogę się doczekać...ale warto było czekać:-)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

systex



Nie podłączaj nigdy dwóch uzwojeń równolegle !!!!, bo na nich nigdy nie będzie idealnie identyczne napięcie, a różnice w napięciu spowodują przepływ prądu wyrównawczego między tymi uzwojeniami.

Podłącz jak już musisz tak jak na rysunku, wcale chyba nie potrzebyjesz łączyć transformatorów, możesz zasilać jeden wzmacniacz (GC jak przepuszczam) z jednego transformatora

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

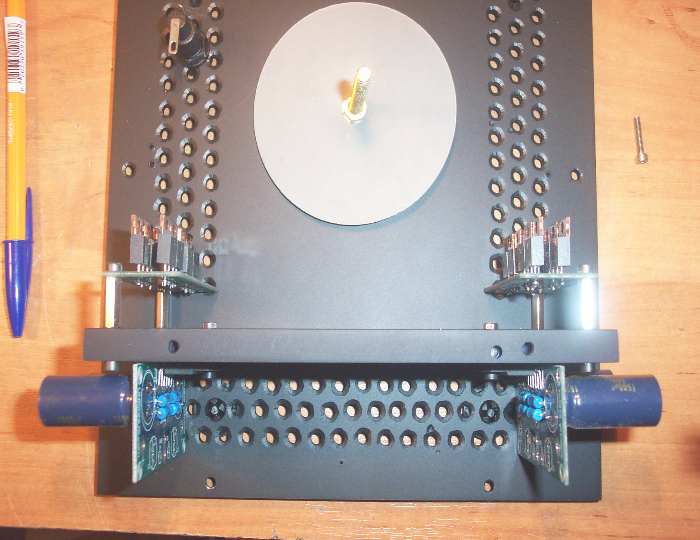

Witam jescze raz tak mniej więcej ma to wyglądać w środku trafo 4x24v pogrubiony drut na wtórnym każdy kanał osobno zasilany,praktycznie dwa monobloki ,niezalezna masa każdego kanału odizolowana od obudowy .Bardzo krótkie przewody zasilające i sygnałowe a reszta jak widać .Przednia część jeszcze nie skończona bo tam ma byc zainstalowane sterowanie do pilota. Uzwojenie wtórne dla każdego kanału jest nawiniente takim drutem jakim są nawijane wtórne uzwojenia w 350wat transformatorze,opornościowo to tak jak by każdy kanał był zasilany 350wat





pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-8618-100008934 1170281629_thumb.JPG

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

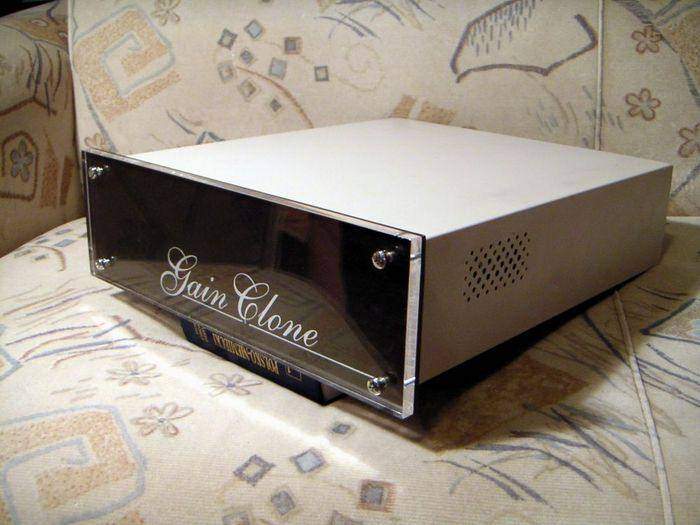

emikj >



widzę że mamy podobny gust co do obudowy, jak jeszcze zobaczyłem że czcionka jest taka sama to już nie wiedziałem copowiedzieć... zrobiłem ja ze starego komputera... jeszcze trzeba zrobić tylnią ściankę i pomalować na jakiś ładny kolorek... a wygląda tak:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-8932-100008931 1170281634_thumb.JPG

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
