GAINCLONE

[drzejk0b]

Zrób tak jak na fotce. Dioda prostownicza 1N4004, rezystor 10k-22k, kondensator 10uF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Strefaz]

>drzejk0b

Dzieki:)

[adigrzelczak]

Mam pytanie odnośnie chłodzenia. Chce zmajstrować obudowę z katownika o wymiarach 6cmx3cm. Boki bedą miały ok 25cm długości.Czy wystarczy taki profil żeby odprowadzić cieplo z jednej koncówki???Profile dodatkowo bedą połączone w robach ze sobą prętami kwadratowymi - tez aluminowymi.

[neodom]

Spokojnie wystarczy . Ja umiescilem oba kanaly na plaskowniku alu 1cm grubosci , 40cm dlugosci i 8cm wysokosci i po kilku godzinach glosnego grania alu jest leeedwo letnie .

[neodom]

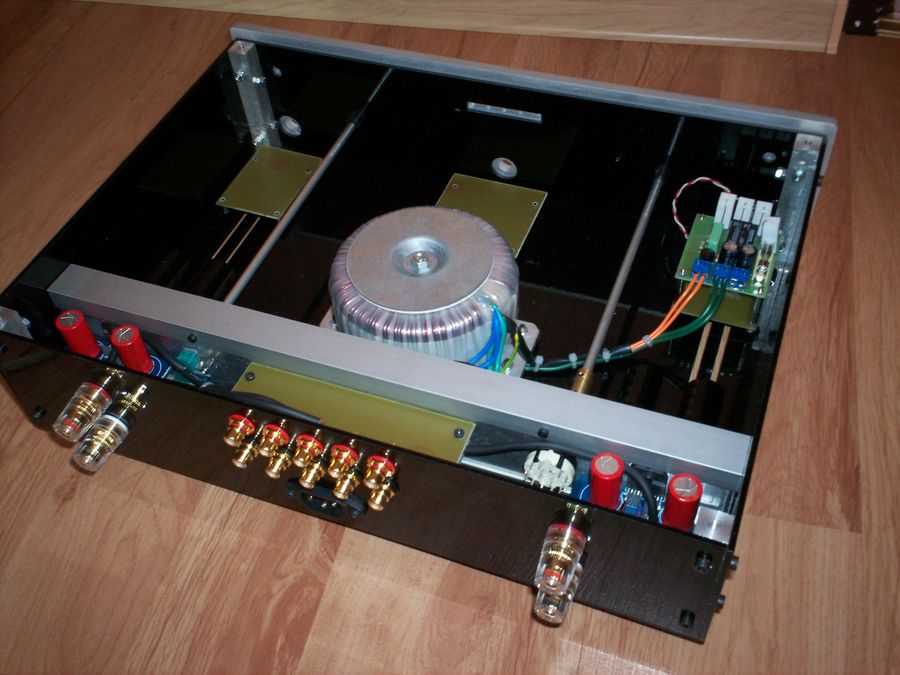

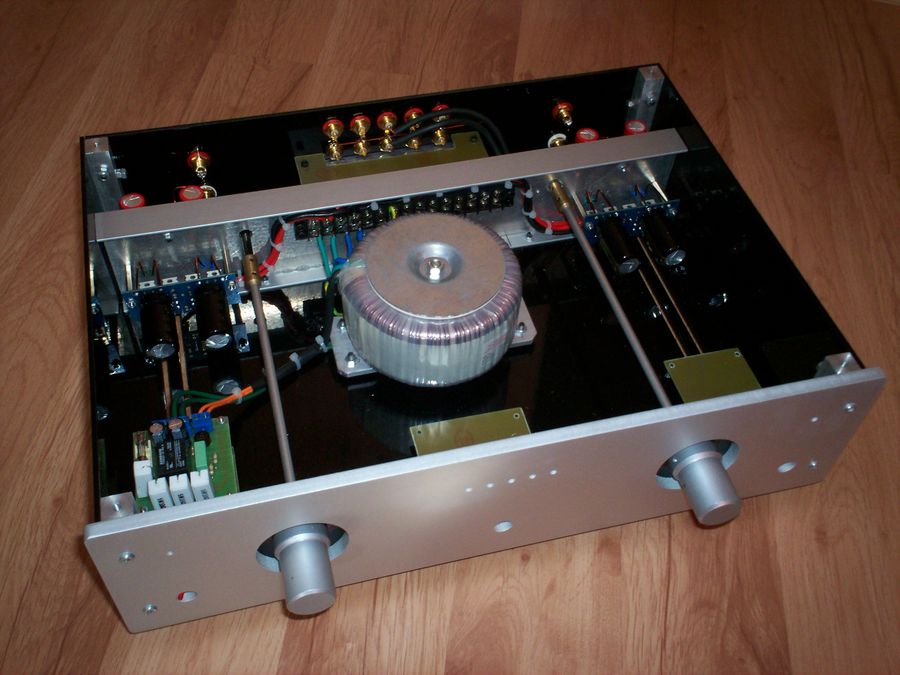

Tak mniej wiecej to wyglada ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

A skąd masz taką ładną obudowę?Głównie chodzi mi o te płaskowniki aluminiowe????

[zoltar7]

neodom... łomatko ten GC będzie cię kosztował z 1,5kzł ;-)

[VoiceKraft]

Mam miniwieżę philipsa opartą na GC , cz y da się ją jakoś stuningować do pełnego GC? pozdrawiam

Dodam że cd w tej wieży to transport shigaraki...

[wovo]

neodom gratulacje !! Pełen prodesjonalizm. Świetnie poprowadzone przewody, staranność i dbałość o szczegóły. Świetnie. Obudowa obudową, ale także rewelacja :) Gratuluje raz jeszcze

[Yotomeczek]

Wykonanie rewelacja. Mogę prosić fotkę od przodu ?

Gratuluję

[neodom]

Obudowa na zamowienie z watku :

''Nareszcie sa , Nareszcie sa o..obudowy na...''

Plaskownik alu znalazlem w piwnicy i od dolu i od gory dalem malutki katownik z castoramy by bylo ladniej . trafo 300W 2x21V , uklad softstartu z allegro .

Jeszcze beda LEDy , wzm sluchawkowy w srodkowej dziurce i z prawej odlaczanie sygnalu na koncowki mocy gdy jednoczesnie zalacze wzm.sluchawkowy - ma to w moim mniemaniu zapobiec nakladaniu sie impedancji na jeden wspolny potencjometr . Przekaznik bedzie przecinal napiecie zasilania wzm.sluchawkowego gdy sygnal bedzie podawany na glosniki , jednoczesnie odetnie polaczenia wzm.sluchawkowego z potencjometrem . A moze zrobie to inaczej , nie wiem jeszcze .

[neodom]

Wiecej fotek umiescilem w watku o obudowach ... tam zajzyj .

[zoltar7]

VoiceKraft, 1 Wrz 2008, 14:05



>Mam miniwieżę philipsa opartą na GC , cz y da się ją jakoś stuningować do pełnego GC? pozdrawiam

>Dodam że cd w tej wieży to transport shigaraki...



Nie ma problemu pogadaj z McG :-)

[Wlodek74]

Kochani użytkownicy forum, budowniczowie Gaiclone'ów. Grubo ponad rok temu planowałem budowę Gainclona ale jakoś się rozeszło po kościach i konstrukcja nie powstała. Jednak teraz chcę ponownie rozpocząć prace. Czy ktoś może się zlitować mi podesłać najbardziej aktualny schemat, który stosuje Pan Peter Daniel na maila wohn at poczta.onet.pl. Dla tych, którzy pragną mi odpisać "znajdź sobie sam na forum" - stron forum jest już 167 i nie jestem w stanie ze względów czasowych wszystkiego przeczytać, więc proszę:).

[arturp]

Nie lepiej kupić gotowe płytki na allegro ? Albo gotowca - będzie taniej niz budowanie nowego od podstaw poniewaz na rynku wtórnym te wzmacniacze kosztuję 50% ceny elementów .

Sam mam dwa i jednego ,, wypasa " sprzedałbym ale mało płacą :-) Za samo trafo zapłaciłem 200PLN .

[adigrzelczak]

Neodom wszyscy zachwycają sie elektroniką+obudową.Ja również ale podziel się z nami swoją subiektywną opinią na temat dźwięku. Porównywałeś z firmowymi wzmacniaczami?Jakich użyłeś przewodów.

[dolphin123]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ladne ale cena tez niczego sobie..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Cena jest bardzo dobra. Należy tylko doliczyć do tego jakąś pasywkę lub preamp.

K

[neodom]

Hmm , mialem rozne wzmacniacze ... poczawszy od jakiegos amplitunera radmora poprzez amplituner techniksa , wzmacniacz techniksa , potem Nad 3220 , denon pma250se , amplitunery yamacha rxv420 , rxv800 , troche pozyczanych gratow np wzm mocy meridian'a , luxman , onkyo integra . ostatecznie dlugo pozostal u mnie pma2000ae . gral najlepiej ze wszystkich poza meridianem ktorego sterowalem z regulowanego wyjscia cd . Po tym jak zlozylem pierwszy gainclone dlugo zastanawialem sie ktory gra lepiej , denon czy GC . Zmienialem je miejscami co kilka dni i wyszlo na to ze wieksza przyjemnosc z odbioru muzyki mam sluchajac GC . Oczywiscie pma2000ae to mocniejszy piec i gainclone nigdy nie osiagnie tej mocy ale dzwoek pma w odniesieniu do GC byl moim zdaniem pozbawiony emocji . Bas z PMA byl potezniejszy ale mniej prawdziwy ( gdzies juz pisalem ze kiedys gain clone poprostu mnie przestraszyl gdy weszlo gwaltowne uderzenie tutti , z pma tego nigdy nie doswiadczylem ) . Tony wysokie w denonie byly wyrazistrze poprzez ostrosc . Gc podaje je miekko i jednoczesnie krystalicznie czysto ( To wzmak do sluchania Whitney Houston , innych czarnych wokalistow czy muzyki ciemnej , afrykanskiej lub jazzu ) , GC tworzy atmosfere ktorej pomimo swojej zbytniej poprawnosci Denon nigdy nie pokazal . Denona sluchalem glosno bo nocne sluchanie na PMA to utrata szczegolow i przestrzeni . Gain wieczorami tworzy spektakl nieosiagalny dla PMA , mimo cichego sluchania nie traci soe przejzystosci , atmosfery , niuansow przestrzennych i mikro smaczkow . Japonski piec podawal je perfekcyjnie dopiero po przekroczeniu pewnego poziomu glosnosci .

Slowem PMA to super piec na sylwestra , GC to sprzet na codzien . Wczoraj pozyczylem takiego starocia MF A1 . Gra tez ciekawiej od denona i bardziej jest bliski gainclonowi ale traci powietrze na nieduzych poziomach glosnosci . Gain gra swietnie nie tylko gdy gra cicho ( wtedy jest bezkonkurencyjny ) , gra rownie znakomicie gdy podkrece galke volume do oporu .

Pewnie znajda sie tacy co maja denony i napisza ze lgam . Przedstawiam tylko moja opinie na prosbe usera . Dodam ze PMA2000AE znalazl juz nowego wlasciciela i dodam jeszcze malutki fakt - osoba ktora jako pierwsza zglosila chec kupna denona bedac u mnie w domu i sluchajac gc nie zdecydowala sie na pma . Zamowila GC - niestety pozniej i z tego zrezygnowala .

[Yotomeczek]

a na jakiej kostce jest ten porównywany GC ?

[neodom]

LM3875FT , kupilem wieksza ilosc i zawsze dobieram na identyczny minimalny offset . powyzej 60mV wyrzucam . byc moze kostka kostce nierowna .

[_jezz_]

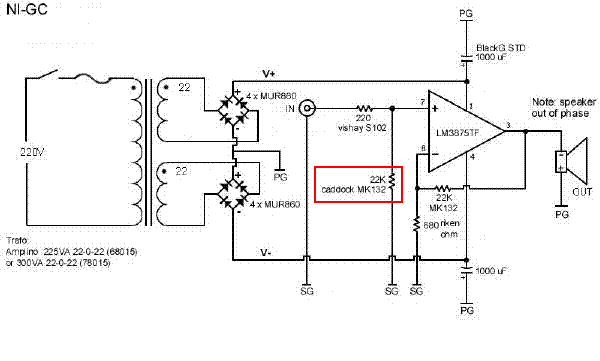

Do czego służy rezystor zaznaczony na schemacie GC oraz kondensator na schemacie Nationala?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woytek]

Pytanie z innej beczki do znawców: czy w toroidzie można odnaleźć w jakiś sposób początki uzwojeń wtórnych oznaczone na schemacie j/w kropką? Niestety w moim trafie (toroidy.pl) nie jest to zaznaczone.

[pkrecz]

>woytek

W tym przypadku jak wyżej nie ma znaczenia jak podłączysz uzwojenia :))) Oczywiście mam na myśli znaczenie kropki :)))

[adigrzelczak]

Ja chce do mojego clona wsadzić układziki zabezpieczjące kolumny przed napięciem stałym na wyjściu.Moje pytanie jest następujące: układziki pobierają ok 1W można je spokojnie zasilić z jednej gałęzi transformatora głównego zasilania clona czy lepiej zrobić tak że z jednego odczepu zasilana bedzie jedna płytka a z drugiego druga?Jest to problem ponieważ zasilacz bede miał w osobnej obudowie a nie chce ciągnąć do clona 3 przewodów. Wystarczą 2. Pytanie drugie dotyczy kabla zasilającego. Jeżeli clon i zasilacz bedą w jednej obudowie to nie przeszkadza to że kabel zasilający będzie umieszczony blisko gniazdek wejściowych chinch?

[krzysieklysy]

Witam serdecznie panow mam taka prosbe chcialbym zbudowac klona gainclona.Sprawa jest tak prosil bym o schematy gdzie moge kupic elementy czytalem watek ale jest tyle rozbieznych czesci ze nie wiem co mam wziasc i czy ktos byl by chetny pomoc w zbudowaniu wyjasnieniu niektorych problemow.Obudowe zamowil bym na forum takie jak w temacie jak dla mnie klasa mowi sama za siebie tak wiec pozdrawiam :)

[krzysieklysy]

Witam serdecznie panow mam taka prosbe chcialbym zbudowac klona gainclona.Sprawa jest tak prosil bym o schematy gdzie moge kupic elementy czytalem watek ale jest tyle rozbieznych czesci ze nie wiem co mam wziasc i czy ktos byl by chetny pomoc w zbudowaniu wyjasnieniu niektorych problemow.Obudowe zamowil bym na forum takie jak w temacie jak dla mnie klasa mowi sama za siebie tak wiec pozdrawiam :)

[neodom]

Ja bym Ci proponowal bys skontaktowal sie na priv z Peterem Danielem i zamowil kit premium . zlocone plyteczki , rezystory caddock i riken , LM3875FT - Peter ma je pomierzone i sparowane i co najwazniejsze oryginalne . Poza tym to mily facet i uczciwy . Koszt wyjdzie Cie mniejszy nizbys kupowal w polsce . kondensatory BG STD i BG N .

Rozne opinie na temat GC wynikaja z faktu iz ludzie montuja tam z oszczednosci jakies bejszlagi , elpody i inne pierdoly a potem pisza ze to przecietny wzmak lub ze wogole im nie odpowiada .

[zoltar7]

>Rozne opinie na temat GC wynikaja z faktu iz ludzie montuja tam z oszczednosci jakies bejszlagi ,

>elpody i inne pierdoly a potem pisza ze to przecietny wzmak lub ze wogole im nie odpowiada .



neodom wiesz są różne rodzaje prawdy... po prostu niektóry nie odpowiada dźwięk GC.

Nie wiem czy wiesz neodom ale są ludzie którzey wolą GC np. na kondensatorach Panasonica. A już to czy płytka jest złocona czy nie to zupełne voodoo. Właściwie najlepszym przewodnikiem jest srebro, a dlaczego są złocone..? bo złoto nie śniedzieje nie utlenia się itd. O rezystorach to wole się w ogóle nie wypowiadać, bo jedni twierdzą że słyszą różnicę inni że nie.

Problem polega na tym, że tzw. premium kit nie gra lepiej, co najwyżej inaczej. Za brzmienie GC w głównej mirze odpowiadają LM i wartości elementów towarzyszących...



ps. spytaj artrupa on w przypływie nagłej ciekawości zrobił jednocześnie dwa GC jeden budżetowy a drugi wg pomysłu PD a la premium kit. Z tego co wiem to ten a la premium kit chciał sprzedać.

[krzysieklysy]

Ok skontaktuje sie z panem peterem i zobacze bo sprzedalem swojego CA i chce sam sie zabrac za gainclona mysle ze bedzie mozna pytac jak nie bede czegos rozumial :) pozdrawiam
