mac_1, napięcie stałe na wyjściu może wynosić +- 100mV i wszystko będzie w najlepszym porządku, więc nie masz się czym przejmować.

[mac_1]

Dzięki koledzy, już sobie poradziłem, udało mi się zjechać do 12mV na kanał i już tak zostawię :)

[DJGienek]

Kolega pisał o brumach a ja chce zapytać jak zlikwidować czaski podczas włączania i wyłączenia i jak zlikwidować brum podczas gdy wzmacniacz nie jest podłączony pod żady odtwarzacz

[januss73]

Brum podczas wolnego wejścia pewnie wynika z braku potencjometru i jakiegokolwiek rezystora zciągającego w takim przypadku wejście do masy.



Trzaski najlepiej zlikwidować opóźnionym za i natychmiastowym od-łączaniem głośników. Czasem takie trzaski są spowodowane za dużą pojemnością kondensatora na wejściu sygnału.

[rici]

witam ponownie -panowie mam na soft starcie takie wyjscie (wyjście transoptorowe Z4 Vce=55V, Imax=50mA

Służy do sygnalizacji zadziałania rozruchu oraz zaniku zasilania. Możliwość wykorzystania jako funkcja MUTE w wzmacniaczach audio) w jaki sposób mogę go uzyc -zwieram te dwa kabelki ale zadnej reakcji nie ma ,prosze o pomoc w tej sprawie :|

[tomq88]

Sa jeszcze dostepne pcb do GC? Albo ma ktos do sprzedania 4 sztuki?

[roger06]

Przyłączam się do pytania tomq88 potrzebne 2szt.

[Lepery]

Najlepiej pytac w tym watku o kolejne zamowienie



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Czy ktoś ćwiczył równoległe łączenie LM3875 ?

[ophium]

Ja ćwiczę już dłuższy czas. Na pewno trzeba ustawić wzmocnienie chociażby połowę niższe niż w standardowym schemacie dla każdej kostki. W przeciwnym razie szumi. Oprócz tego należy pamiętać o rezystorze na wejściu aby był wspólny dla obu kostek, a nie dwa osobne. Dźwięk jest bardziej energiczny, zwarty i przez to bliżej mu do tranzystora. W sumie, to oprócz deko większego wykopu, sonicznie tak samo jak z pojedynczej kostki. Dodatkowa zaleta to fakt,że ciągnie kolumny 4ohm. Ogólnie jeżeli masz komplet części to spróbuj, ale jak miałbyś kupować specjalnie to lepiej zainwestować w coś innego.

[Ltc.Kilgore]

Czy przy dual mono, używając jednego transformatora (np. toroid 4x24v) może mieć jakiekolwiek znaczenie "anatomiczna" kolejność wykorzystywanych uzwojeń (np. s1+s2, s3+s4 albo s1+s4, s2+s3)?

Nie pytam o poprawność połączenia, ale o jakiekolwiek efekty.

[tomq88]

Dlaczego na niektorych płytkach pcb nie ma układu wyciszenia? Tego idacego od nozki 8? Jak ona jest podlaczona -wprost do pcb? Moglbys udostepnic schema pcb, czy to wersja only for sale?



Moglby ktos sprawdzic poprawnosc tej pzrerobki (orginalny projekt byl weterana

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) )?





Czerone to rezystory, zielone kondy.

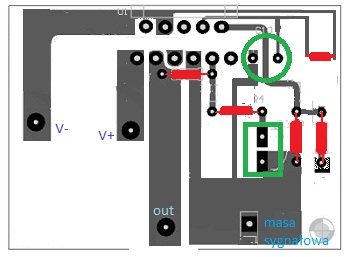

Plytke staralem sie dostosowac do moich wymagan (w projekcie beda 4 pc, po 2 na kanal, jedna dla wysokonowki, druga dla midwoofera, to maja byc podwaliny pod polaktywny system, tzn midwoofer bedzie mial w przyszlosci aktywny filtr):

-nie ma tu kondensatora na wejsciu bo znajduje sie fizycznie w innym miejscu (nie na pcb)

-uklad zoobla rowniez zostal przeniesiony w inne miejsc

-kondensatory od zasilania sa na oddzielnym pcb, beda blisko plytek

-masa obslugujaca plytke to jedynie masa sygnalu wejsciowego

-nie ma tu masy dla wyjscia na glosniki, bo bedzie ona pobierana bezposrednio z punku zasialania mas.



Powyzsze zalozenai zosaly ustalone w innym temacie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



I czy moglby mi ktos powiedziec po co jest nozka 5?



Mam jedna parke lm 3886 i jedna pare lm 3876. Roznia sie podobno tylko ta 5 nozka, ale czesto widze ze pcb dla tych ukladow sa stosowane zamiennie. Moglby ktos odkryc ta tajmnice?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolczas]

Testuję PA100 (na 2 x LM3886 na kanał). Układy mam na osobnych płytkach, która każda ma swoje kondensatory 800uF. Zastosowałem rezystory wyjściowe 0,1 ohm. Płytki pojedynczo grają ładnie, a bez sygnału cichutko jest. Gdy je połączę na wyjściu głośnikowym to szumią i warczą dość głośno. Dałem na każdą rezystor 10 ohm, połączyłem i płytki i gra czysto. Zmniejszyłem rezystory na 1 ohm i już warczy. Proszę o pomoc, co z tym zrobić. Czy to dlatego że rozdzieliłem te płytki i każdą zasilam osobnymi drutami i się coś wzbudza?

Za chwilę chyba wywalę jedną parę płytek i będzie spokój.

[ophium]

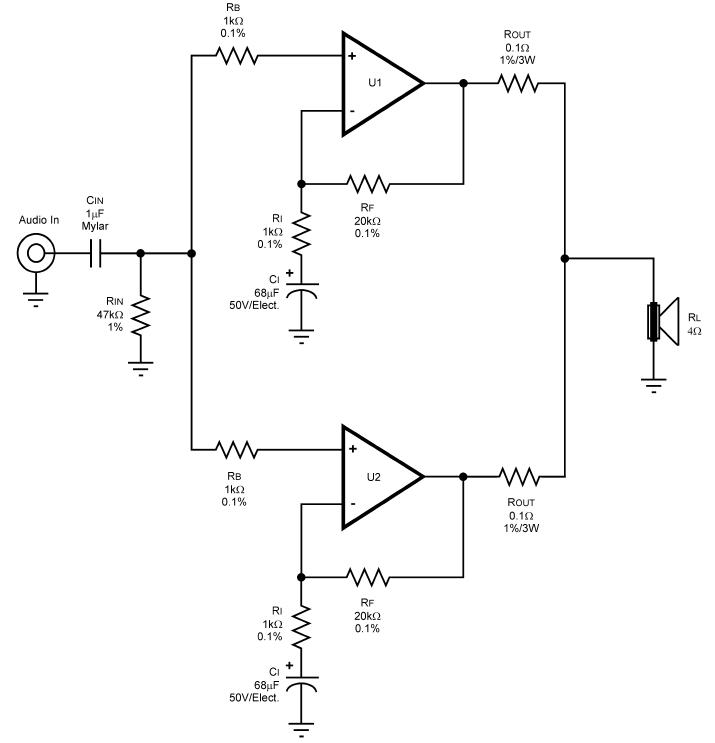

Z tego co zrozumiałem to połączyłeś tylko wyjścia przez rezystor. Wejście też musi byc trochę inaczej rozwiązane. Poniżej schemat z noty i niżej moje wyobrażenie o twoim połączeniu. Tak jak pisałem wyżej szum powoduje za duże wzmocnienie. Polecam ustawic je tak jak w nocie, czyli na 21 dla kostki lub niżej.

[ophium]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolczas]

ophium

Kondensatory są za preampem, potem mam potencjometr, potem dałem jeden rezystor R_in (na jednej z płytek), to znaczy 32k. Zatem powinny być dwa rezystory? przecież rezystor osłabia sygnał na obie płytki. Z wielkością sygnału to chyba nie ma wiele wspólnego, bo to warczy od razy po załączeniu zasilania, a lampa w preampie dopiero za 10 sekund coś zaczyna gadać.

[kolczas]

Właściwie to mam jak w nocie. Tylko ten rezystor R_in jest zainstalowany na jednej z płytek. W sumie mógłbym go przenieść na potencjometr ale nie sądzę bo to na jedno wychodzi.

[kolczas]

Te warczenie mam identyczne w obu kanałach, więc nie popełniłem prostej pomyłki, tylko jakiś merytoryczny błąd konstrukcyjny. Ten GC ma zasilać kolumny 2,5 drożne (4 omy dość dużej efektywności), nie wiem czy sobie poradzi na pojedynczych płytkach.

[ophium]

Tak sobie przypominam teraz, że ja oddzieliłem masy sygnałowe od zasilania i połączyłem je razem tworząc osobny punkt wspólny mas sygnałowych i osobny zasilania i potem połączyłem te dwa punkty. Może prowadzenie masy jest powodem.

[kolczas]

Masa jest OK, to znaczy połączona jest w jednym punkcie. Chyba powinienem wcześniej sparować scalaki, albo rezystory. Powoli rezygnuję z PA100 i przechodzę na pojedyncze LM3886, nie mam siły i kompetencji by z tym walczyć.

[arturp]

Nic nie trzeba parowac ani dobierac ani walczyć . Ma grać od początku dobrze . A moje brumią jak diabli lub są ciche jak grób w zalezności od tego co do nich podłącze i czym . Poćwicz inne kable , inne źródła , inne gniazda sieciowe ( tak , tak - zmien gniazdko ! ) . Nie łam się ten typ tak ma ;p

Podam ci przykład - mam wersje 3x3886 na kanał . Z preampem lapowym jest cisza ale jak podłacze preamp tranzystorowy to brumi . Jak podłączę CD Cambridge Audio pod jedno gniazdo sieciowe z Krellem to brum jest taki ,że nie słychac muzyki ale jak podłącze przez inne gniazdko sieciowe to cisza .

[arturp]

Ja tez mam na płytkach .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolczas]

To nie jest brum sieciowy. Brum zaraz poznam, bo buczy. To warkot, szelest i zniekształcenia naraz i to bardzo głośny.

[kolczas]

Widzę jednak różnicę. Na tym foto wszystko jest połączone na wylot przez płytki drutami tzn masa, zasilanie, i wejście. Może to u siebie tak zdrutuję, może się uspokoi.

[arturp]

O ile pamietam to warto nieco zmniejszyc wzmocnienie napięciowe przy układzie kilku kostek równolegle - mogą sie wzbudzać. Na przykład zamiast 22k/680 zastosować 20k/1k . Jakich plytek uzywasz ? Moze kup te z AVT - są tanie i dosc dobre . No i faktycznie 3 sztuki LM3886 na kanał gra świetnie i duzo lepiej niz pojedynczy . Wygrzewanie moich trwało kilka tygodni ale teraz bas jest taki jak z Krella - chiałbym powiedziec ,że lepszy ale nie wypada ;p

[kolczas]

Płyteczki sam sobie wytrawiłem. Jutro powalczę. Mam nadzieję że podwójnie zagrają lepiej niż pojedynczo.

Daję z zdjęcie z budowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ophium]

Ja nadal stawiam na prowadzenie masy.Tak jak napisałeś, że masz jeden punkt masy, to może być problem. Spróbuj zrobić osobne punkty połączenia mas sygnałowych i zasilania i połącz te punkty. A oprócz tego wzmocnienie, tak jak pisze arturp.



>arturp - co do podłączenia różnych sprzętów do jednego gniazdka to warto sprawdzić, czy nie ma pętli masy przez uziemienie i interconnect'y.

[Muzg]

kolczas, 31 Maj 2010, 20:16



Możesz zaprezentować nam swój przedwzmacniacz? :)

[neodom]

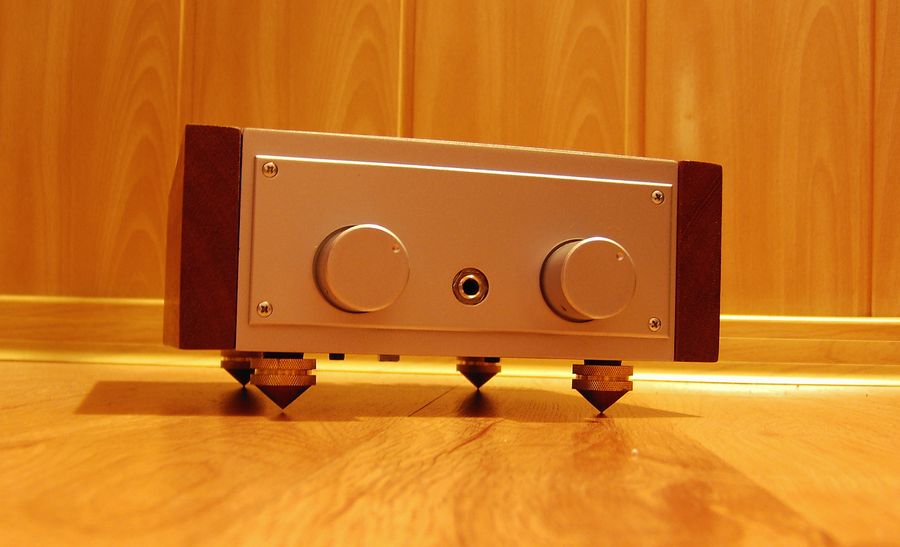

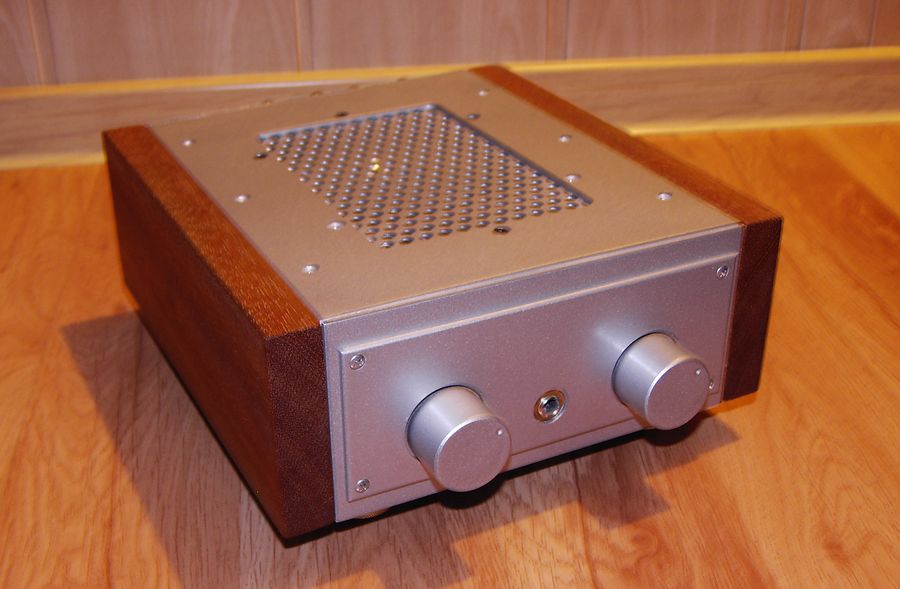

Sprzedam Gainclone . Oryginalne pcb od Petera Daniela . Rezystory caddock i Riken , kondensatory przy czipach black gate std 1000uF/50V na mostkach z MUR860 pojedyncze Black Gate N 10uF/50V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[neodom]

yapomnialem dodac . Cena 500pln , pilnie potryebuje kasy
