BEWITCH no 6550

[johny68]

W związku ze słuszną uwagą kolegi forumowicza zakładam wątek dotyczacy mojego ulubionego i własnego lampowca Bewitcha 6550.Proszę o wpisy osób posiadających , modyfikujących ten sprzęt i wszystkich zainteresowanych tematem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Czołem

Wzmacniacz na chińskich lampach sterujących gra nieco mulasto, ale nie w tym leży podstawowy problem.

Pierwsze co trzeba zrobić, to zapewnić sensowne warunki pracy lampom prostowniczym. W oryginale są obciążone dwoma kondensatorami po 180uF, co sprawia że lampy pracują "na zdechnięcie" i będzie trzeba je co kilka miesięcy wymieniać na nowe. Wprawdzie te lampy (ich ruskie odpowiedniki) są tanie, ale trzeba się trochę naszukać żeby kupić, a poza tym po co puszczać pieniądze z dymem?. BEZWZGLĘDNIE NALEZY TE KONDY WYMIENIĆ NA MAX 47uF/400V, wtedy lampy prostownicze pożyją bardzo długo. To jest pierwsza, podstawowa i niezbędna modyfikacja.

Potem można wymienić chińskie lampy 6N8 na sowieckie 6N8P lub NOSy 6SN7, a 6N9 na sowieckie 6N9P lub NOSy 6SL7. Lampy mocy są OK, nie warto ich ruszać. Już po tych prostych zabiegach wzmacniacz gra bardzo dobrze. Ale mozna pójść dalej. Można jeszcze wymienić 6N9 na 6N8 (lub - lepiej, na 6SN7 - te drugie dają lepsze brzmienie) z tym, że trzeba będzie do tych lamp dostosować punkty pracy (wymiana kilku rezystorów).

Powodzenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Aha,



UWAGA



grzebiąc w lampowcach uwazajcie na napięcia. W Bewitchu wystepuje ok. 500V. Kondensatory pozostają naładowane dosyć długo po wyłączeniu, więc zanim zaczniecie grzebać, to je bezwzględnie trzeba rozładować odpowiednim rezystorem, bo takie napięcie JAK DUPNIE, TO ZABIJE. Nie zawsze i nie każdego, ale ryzyko jest realne, z prądem nie ma żartów. To nie Gainclone zasilany z 20V. Pamiętajcie o tym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[johny68]

Wymieniłem wszystkie chińskie lampy na rosyjskie i amerykańskie NOS-y ( 6sn7)Jako laik elektroniczny i bojący się śmierci chrześcijanin więcej nic nie ruszam bez fachowca :) Wzmacniacz gra i wygląda wyśmienicie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[johny68]

Czy ktoś wymieniał w swoim Bewitchu lampy mocy na KT88 ? Jakie wrażenia ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[konankombo]

Identyczny wzmacniacz a jaka cena :0

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Matko z córką czego te chińczyki nie wymyślą.

McGyver, jak tam wygląda zasilacz? Po diodzie CLC? Kondy po dwa szeregowo czy jeden na wysokie napięcie?

Jeszcze dodam, że pierwszym kondensatorem po diodzie można w pewnych granicach "regulować" napięcie na wyjściu zasilacza (im mniejszy tym niższe). Jak warunki pracy lamp pozwalają to najlepiej brzmi mała pierwsza pojemność, rzędu 2uF, najlepiej PIO. Brzmi prawie tak dobrze jak bez niego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Schematu nie będę tu wstawiał, bo mam na papierze, a jak zeskanuję i zmniejszę to g... będzie widać. Coś tam w miarę czytelnego można znaleźć u Fikusa. Fikus w opisie twierdzi że lampy prostownicze z natury żyją krótko, ale wspomnianych kondensatorów nie tknął... więc nie ma się co dziwić że padają.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

Nie chodzi o schemat a jedynie topologię zasilacza. Zresztą, whatever, mało mnie interesują chińskie zasilacze :P

Jakby ktoś chciał zmienić elektrolity na lepsze, to kapitalnie brzmią Jensen'y.

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Toż właśnie na schemacie widać topologię zasilacza, czyż nie?



Mnie chińskie lampowce interesują o tyle, że nie sposób kupić budżetowego tranzystorowca za 2500zł grającego równie dobrze jak rzeczony Bewitch. Nawet z drugiej ręki. A tyle właśnie za wspomnianego Bewitcha wołają na allegro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

:)

niby tak ale można napisać trzema literami co jest po lampie, nie trzeba zaraz schematu wklejać.

2,5kzł to chyba dobra cena. Ale nigdy nie miałem okazji posłuchać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Nawet jakby kosztował 4500 to nadal byłaby dobra cena. Wykonany jest bardzo dobrze, a dźwięk wart jest tych pieniędzy. Oczywiście za 4500 mozna samodzielnie wykon ać znacznie lepszego lampowca, ale... tyl,ko pod warunkiem że w kosztorysie nie uwzględni się własnej pracy i wiedzy ;-)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Za 2500zł to można kupić używany, firmowy wzmacniacz lampowy. Chociażby jakiś Amplifon. Wiem jedno. Za 2500 nie kupi się bardziej spapranego lampowca. O graniu nic nie napisze bo nie słuchałem. Mam na myśli zasilacz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pawcio]

true, true ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[we]

Odświeżam temat.



Zastanawiam się nad zakupem lampy do 1007Be.

To miałaby być moja pierwsza lampa w historii więc pojęcia nie mam co i jak.

Odświeżam właśnie ten temat ponieważ słyszałem że BEWITCH to dość dobra lampa i po przerobieniu gra całkiem dobrze, nie chcę kluch ani słodyczy i podobno ten lapmowiec tak gra.

Na co warto wydać kasę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Muzg, 16 Kwi 2009, 22:55



>Za 2500zł to można kupić używany, firmowy wzmacniacz lampowy. Chociażby jakiś Amplifon. Wiem jedno.

>Za 2500 nie kupi się bardziej spapranego lampowca. O graniu nic nie napisze bo nie słuchałem. Mam na

>myśli zasilacz.



Ależ ten zasilacz jest spaprany, no niesamowicie wręcz! Tragicznie i niedopuszczalnie! Badziewie nieprzeciętne! Do kosza z tym!

;-)))



A wystarczy w tymże zasilaczu wymienić dwa elektrolity żeby było dobrze. I gra to naprawdę dobrze, nawet jeśli się owego "spapranego" zasilacza w ogóle nie poprawi.

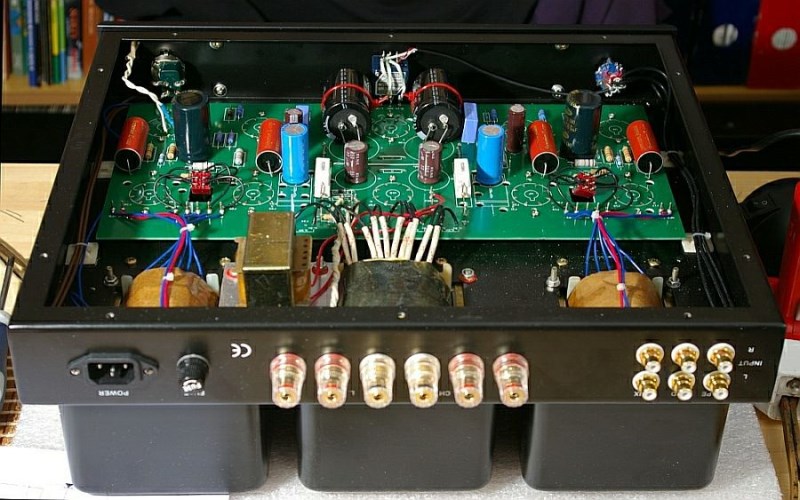

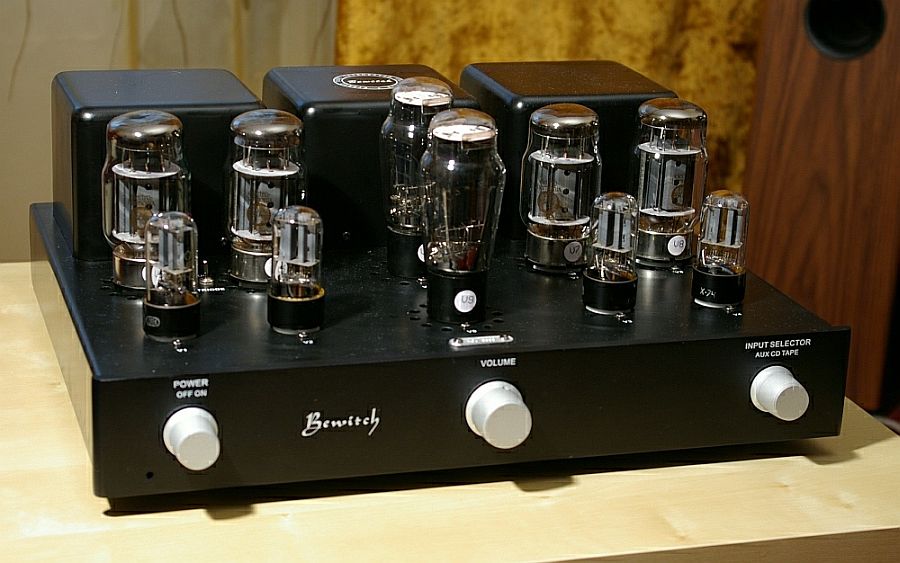

Foty:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość masterofdeath6]

w sobotę wkleję fotki mojego bewusia :D !

[smack]

Czy można temu wzmacniaczowi zafundować zdalne sterowanie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Można.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[smack]

Dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość masterofdeath6]

a nawet trzeba :)

[Edisson]

Witam,

McGyver, czy wymiany tych kondow moze dokonac totalny amator (uzdolniony manualnie), czy tez wymaga to jako takiego doswiadczenia?

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość masterofdeath6]

przede wszystkim skupienia i wyobraźni :) no i chęci oczywiście!

[McGyver]

Trzeba umieć lutować i trzeźwo myśleć. Na tych kondach jest 450V, nawet jeszcze jakiś czas po wyłączeniu wzmacniacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrea29]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

andrea29, 21 Gru 2009, 12:10



>.



Że co?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość masterofdeath6]

To chyba najkrótsze zdanie na tym forum! :)

[andrea29]

McGyver, 21 Gru 2009, 13:14



Że nic :)

Zaznaczyłem, bo wątek ten znalazłem po numerze...

Skoro "wpisałem się" do niego, mogłem po zamknięciu bez trudu zobaczyć go na wierzchu i wtedy odznaczyć przy nim (na żółto) gwiazdkę. No i dlatego potrzebna była mi ta ("słynna" ;)kropka - legenda ;)

Inaczej mówiąc nie wiedziałem co zrobić, by móc ten wątek odznaczyć, bo jw.

* * *

A teraz napiszę coś na temat :)

W. Pacuła ma zrezcenzować PS A30 już niedługo...

Może porobi porozbierane fotki i wtedy zobaczymy jaka "wartość materiałowa" siedzi tam w środku.

* * *

Na dniach słuchałem PS A 30. Niestety nie z kolumnami dla niego, dlatego nic nie chcę pisać czy oceniać, a nawet przebąkiwać cokolwiek nt. PS A 30, bo byłoby to bez sensu i nie w porządku.

A innych kolumn pod ręką nie było :(



Jak dożyję, zamierzam posłuchać go j. raz w styczniu 2010r. i wtedy mogą coś od siebie napisać.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Andrea, tylko nie słuchaj go na chińskich lampach sterujących bo polegnie. Trzeba mu co najmniej sowieckie wetknąć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość masterofdeath6]

prawda to że A30 to dokładnie to samo co bewitch? oprócz nadruku na obudowie? (na moim i tak jest z tyłu pure sound UK:) - potwierdzam, na tych chińskich gra obleśnie ?! !!! nawet te diody duże dużo psują!
