Złote płyty CD-R

[Brencik]

a tos mnie oswiecil teraz fadeover co to jitter jest! ze zarysowane brzegi go powoduja? ciekawe... a wytlumacz mi wtedy fachofcu skad wtedy jitter gdy zrodlem nie jest plyta tylko np. pamiec stala na chipie krzemowym? skad tam jitter sie bierze i jak on sie objawia i czym jest?

[McGyver]

Brencik, czy Ty na tym forum wpisy robisz wyłącznie po to żeby się czepiać przy każdej okazji?

[opteron]

Faktycznie podczas odczytu z nierównomiernie obracającej się płyty (gówniane silniczki) powstają błędy które są identyczne jak w przypadku klasycznego błędu Jitter, który z kolei jest najczęściej błędem zegara taktującego. Żadna płyta (chyba że jajowata) nie będzie miała bezpośredniego wpływu na powstawanie jitter-a.

[fadeover]

Brencik > Jeśli masz kłopoty ze zrozumieniem tekstu , to się nie wypowiadaj. Nie napisałem ,że niedokładne wytłoczenie rowków w CD to jest jitter. Należy to bardziej zinterpretować jako jeden z elementów powodujących

nakładanie się błędów przy konwersji.



z definicji jittera

...jest to błąd podstawy czasowej. Podstawową przyczyną są opóźnienia powstające przy przejściu sygnału z jednego komponentu do drugiego....

oraz

...Jest to błąd podstawy czasowej w czasie konwersji próbek na sygnał analogowy...to bardziej ogólnie.

Jeśli mamy do czynienia ze źle wypalonymi rowkami i dochodzi do tego jitter czyli błąd podstawy czasowej to mamy kłopoty.

A jeśli mamy dobrze zdefiniowane przejścia to i wpływ jittera przy odsłuchu będzie mniejszy.





I to co napisałem należy dobrze zrozumieć. Nie mam czasu na kolejna pyskówkę i przepychanki , kto ma rację dzieciaku.

[Krzemien]

> Fadeover



Je¶li mamy do czynienia ze Ľle wypalonymi rowkami i dochodzi do tego jitter czyli bł±d podstawy czasowej to mamy kłopoty.

A je¶li mamy dobrze zdefiniowane przej¶cia to i wpływ jittera przy odsłuchu będzie mniejszy.



Niestety nie zgodzę się z Tobą w tej materii. Jitter płyty nie istnieje przy prawidłowo zbudowanym torze cyfrowym z uwzględnieniem pętli PLL do regeneracji i reclockingu zegara z odczytywanych próbek. Oczywiście przy monstrualnie uszkodzonych CD® będziemy mieli kłopoty (np. uszkodzenie podczas zapisu, itp.), ale w rzeczywistości to się nie zdarza.

[fadeover]

Krzemień > Pozwolisz ,że ja z kolei nie zgodzę się z Tobą.

Przy źle wypalonej płycie tzn takiej ,że bardzo niewyraźnie są zdefiniowane początki i końce próbek, może dojść do zafałszowań w odczycie. Podstawą do tego były bardzo poważne doświadczenia , kiedy wybierałem płyty do swojej testówki. Całość odbywała sie na profesjonalnej nagrywarce , gdzie można było modulować wartość mocy lasera. Zaobserwowane zjawisko potwierdza moją tezę . Tym bardziej ,że moja płyta jest zabezpieczona właśnie w taki sposób , właściwie na dwa sposoby : Co kilkadziesiat próbek , laser wypala ostatni bit słabiej oraz bliżej w stosunku do próbki przedostatniej. Powoduje to, że przy odczycie pojawiają się błędy.

Sprawdziłem to zreszta nie na słuch ale czytają wartości cyfrowe.



Polecam link z początku wątku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

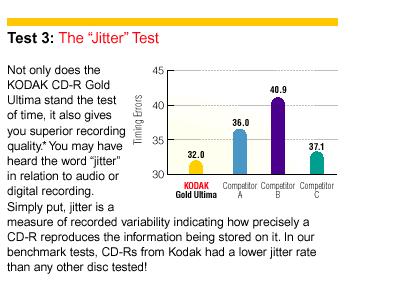

Opis wprawdzie dotyczy kodaka, ale też golda

[obrazekLUKASZ-216752_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[fadeover]

Panowie nie chcę już bić piany bo to nie ma sensu.

[fadeover]

Do wszystkich właścicieli płyty testowej

zdanie....Powoduje to, że przy odczycie pojawiają się błędy....



Powinno brzmieć : powoduje to ,że przy szybkim odczycie w napędach komputerowych pojawiają się błędy.



Przy odczycie na CD nic się nie dzieje.

[opteron]

Fadeover, temat kontrowersyjny nie ma co :)

Po pierwsze te testy dowodzą że złoto jest odporne na utlenianie, po drugie zostały wykonane w wymienionej kolejności czyli, przechowywanie poddawanie naświetlaniu itd. Po trzecie test magiczny na jitter był wykonany jako ostatni co wcale nic nie dowodzi poza tym że inne płyty zostały uszkodzone mniej lub bardziej w mechaniczny sposób poprzez wcześniejsze testy. Jeśli na płycie podczas odczytu jest wiele bloków których nie można prawidłowo odczytać i zdarza się to często, elektronika ma problemy z utrzymywaniem odpowiedniej prędkości kątowej, w konsekwencji wygląda to tak że DAC dostaje „byle co i byle kiedy” nie znaczy to że na płycie takiej czy siakiej są większe lub mniejsze błędy Jitter-a!



P.S. Co do bicia piany się zgadzam, absolutnie :)

[fadeover]

opteron > ...nie znaczy to że na płycie takiej czy siakiej są większe lub mniejsze błędy Jitter-a!...

Sądze ,że właśnie znaczy - , przynajmniej w tym teście. Podejrzewam ,że każdy rodzaj płyty poddawany był tym samym operacjom.

[dudivan]

Juz nic nie rozumiem. Wytlumaczcie, dlaczego te pity sa tak upierdliwe i wypalaja sie 'niewyraznie' tylko przy plikach muzycznych czy formacie cd-audio a zawsze dobrze przy danych 'komputerowych' ?

[Ururam Tururam]

Bo odczyt danych na komputerze nie jest tak łopatologiczny jak z płyty muzycznej. Oprócz samych danych czytana też jest informacja korekcyjna, która umożliwie, jak sama nazwa wskazuje, korekcję źle przeczytanych bitów.

[dudivan]

A odczyt *.mp3, *.ogg, *.mpc, wreszcie *.wav czy innych pcm tez obarczony bledami ?

[opteron]

fade, dowodzi to jedynie podatności danego nośnika na warunki w jakich jest eksploatowany lub przechowywany a nie na jego zdolności do poprawnego zapamiętywania danych.



Tak Ururam, CIRC.



dudivan, sam odczyt plików z komputera nie jest obarczony błędem, nawet czytając z CD-ROM-a plik mp3, wav czy jakikolwiek inny, będzie on z cyfrowego punktu widzenia w 100% powtarzalny, a tor analogowy to odrębny temat.

[fadeover]

Ururam > Dokładnie tak !!.

Można zrobić takie doświadczenie. Weźcie kilka dowolnych tracków z mojej płyty testowej

i sprawdźcie sume kontrolną na wavie wyciągniętym z płyty za pomocą napędu z komputera. ( no ostatecznie może być wartośc CRC)

Ja Wam powiem czy to jest dobra , czy zła suma. Jestem pewien ,że będzie dobra tylko w jednym przypadku - kiedy ktoś skopiuje track prędkością x1 max. x2 - czy ktoś ma jeszcze takie napędy ?

[dudivan]

> dudivan, sam odczyt plików z komputera nie jest obarczony błędem, nawet czytając z CD-ROM-a plik mp3, wav > czy jakikolwiek inny, będzie on z cyfrowego punktu widzenia w 100% powtarzalny, a tor analogowy to odrębny > temat.



to poco te dywagacje, ze zloty, verbatim, czy inny, wykresow wklejanie jesli powtarzalny ? A jesli 'odrebny temat' to plyta zlota nie pomoze.

[fadeover]

opteron > Nie zgadzam sie z Twoja teza . Uważam ,że to się łączy w jedno. A mianowicie :

testy badające podatność danego nośnika na warunki w jakich jest eksploatowany mówia nam wyraźnie jakie płyta ma zdolności do poprawnego zapamiętywania i później do poprawnego odczytania danych.

[fadeover]

dudivan > pomoże , nie pomoże . Jak na razie nikt nie udowodnił tutaj ,że złota płyta jest taka sama jak inne - przeciwnie , z wykresów wynika ,że bez dwóch zdań - normalne płytki można sobie puszczać z balkonu.



Ja w każdym razie różnice słyszę i to dość znaczną, kopie robię na złocie i tyle .

Panowie - nie mówcie mi więcej co mam robić w swoim życiu , bo za mnie nie umrzecie ;-)

[dudivan]

Oczywiscie podwojny slepy test (aj, nie bijcie !!!)

[fadeover]

DUDIVAN > A myślisz ,że nie robiliśmy go w naszym otoczeniu ? Ba , robiliśmy nawet podwójne ślepe testy z samymi złotymi płytami i tez były różnice.

[dudivan]

Dokladniej: robilismy testy z jedna zlota plyta i za kazdym odsluchem byly roznice.

[fadeover]

Dudivan > Nie !!! Podwójny znaczyło u nas : Mieliśmy 3 rodzaje złotych plyt i każda była odsłuchiwana w różnej kolejności w dwóch seriach.

Potem zrobiono kolejkę rand złożoną z 6 odsłuchów czyli każda płyta była odsłuchana 2 razy. Oczywiście CD był w drugim studiu, połączony cyfrą. Nikt z pięciu słuchaczy oczywiście nie znał kolejności płyt ( ten sam kawałek 30 sekundowy).

To standardowa procedura przy badaniach akustycznych.



Poziom trafienia wynosił 52x na 60 testów. To dużo.

Nadmieniam jednak, że badania odbywały sie w doskonale wytłumionym studio, na profesjonalnym sprzęcie , przez zawodowych realizatorów dźwięku.

[Jazz :-)]

Cholera, wyglada to na goraczke zlota, gold rush! Fade, a co sadzisz o tych czarnych Maxell, zawsze mi sie myli z Maxwell Coffee bo tez prawie czarna i nazwa taka podobna, one wygladaja jak miniaturowe winyle, takie male murzynki, murzynki junior? Z czego sa zrobione te czarne? Teraz widzialem tez platynowe, te moga byc nawet lepsze od zlota, co sadzisz? A tytanowe juz sa? Albo takie z beryllium? Nagrywalem kiedys na takich troche zielonych i mialem pewne problemy, ale to na pewno dlatego ze miedz sie utlenila.

[fadeover]

Jazz > Nie zaczepiaj !!!! ;-)

[Jazz :-)]

Fade,



Zle mnie zrozumiales, poniekad. Faktycznie jestem tez ciekawy co jest w zawartosci czarnego Maxella. Trzymajac plyte pomiedzy oczami i mocnym zrodlem swiatla ma odcien b. ciemno czerwony. Poza tym, jak piszesz o nieutlenianiu sie zlota, nalezy pamietac, ze zloto wystepuje w roznych konfiguracjach zawartosci oraz w plytach objawia sie w efekcie w roznych odcieniach, a przy innych recepturach utlenianie nie ma w ogole miejsca. Doceniam twoje eksperymenty i wiedze, twoje zaangazowanie w plyty testowe i silna determinacje, ale osobiscie uwazalbym troche z tym.....zlotem.

[LeStat]

fadeover to "złoty chłopak" :-)

[Brencik]

zloto sie nie utlenia? heheheheeheheheeheh



fadeover, sadziesz ze czytniki CD czy CD-ROM itp to generatory losowych bledow cyfrowych? Ze ci sie CRC nie zgadza i inne pierdoły? Chyba cos cie sie pokickralo. Prosze Ciebie, zrob ekspeyment. Zgraj normalnie plytke z jakiami programami, moze kup sobie gazetke komputerowa z CD i zgrafa zawartosc jej na dysk. I sprobuj urochomic z dysku np. zawarte na plycie gratisy, np. programy graficzne, gg itp. Jezeli wystapi chocby JEDEN blad w zapisie cyfrowycm to NIE UDA cie sie rozpoczac instalacji programu ani nic odpalic instalacji czy czegokolwiek z plyty jak i z jej kopii na dysku HDD!!! albo w trakcie sie wysypie!!! Chlopie, pomysl jesli potrafisz!!!



dla niewtajemniczonych albo watpiacych - a ci i tak nie czytaja literatury ani nawet w google nie poszukaja ty pier.. la bez sensu ze niby cos wiedza:

Jitter = Krótkotrwałe odchylenie chwil znamiennych sygnału cyfrowego w stosunku do ich pozycji odniesienia w czasie.

Jitter ( fluktuazja fazowa) – to (krotkotrwala) niepozadana modulacja fazy sygnalu cyfrowego wystepujaca podczas transmisji. Zbocza transmitowanego sygnalu cyfrowego pojawiaja się zbyt szybko lub zbyt pozno, w porownaniu z absolutna siatka czasu, która jest zegar odniesienia. Wystepuja dla czestotliwosci od 1Hz. Jednostka pomiarowa Jittera to 1UI=odchylenie rowne jednemu okresowi zegara systemu i jest niezalezna od przeplywosci bitowej.

Wander – to dlugookresowe odchylenie znacznikow czasowych sygnalu cyfrowego w odniesieniu do ich idealnej pozycji na skali czasu. Wedrowka fazy może powstawac jako rezultat zmian opoznienia, propagacji medium transmisyjnego lub wyposazenia traktu. Wystepuje od 0,1mHz do 1kHz.

Jitter jako przyczyna błędów bitowych: Jakos transmisji cyfrowej jest scisle powiazana z regenreacja sygnalu. Regeneracji podlega nie tylko amplituda, lecz także faza sygnalu cyfrowego. Na prace regeneratora decydujacy wplyw ma zatem sygnal taktowania. Z wuagi na przyjeta zasade odzyskiwania czestotliwosci zegara za pomoca petli PLL z cyfrowego sygnalu przychodzacego, wystepujacego na wyjsciu przedwzmacniacza regeneratora wynika zaleznosc odtworzonego sygnalu zegarowego od struktury przesylanego sygnalu. Jakosc sygnalu zegarowego zalezna jest od szumow i zaklocen (np. od Jittera). Zaleznosc ta powoduje zmiane polozenia odtworzonych impulsow zegarowych względem ich polozen nominalnych. Poprawny sygnal taktujacy niezbedny jest do regeneracji fazy. Jeśli probkowanie przychodzacego sygnalu cyfrowego uzyskanym sygnalem taktujacym nie będzie przypadalo na idealne centrum czasowe impulsu cyfrowego, wówczas Jitter może spowodowac powstanie bledu bitowego. Gdy przychodzacy sygnal cyfrowy będzie pozbawiony Jittera, wówczas momenty probkowania i zwiazane z tym decyzje czasowe będą poprawne nawet gdy impuls będzie znaczaco znieksztalcony. W pszypadku, gdy sygnal regenerowany i sygnal zegara obarczone sa Jitterem o bardzo niskiej czestotliwosci regeneracja jest poprawna. Dzieje się tak dlatego, ze petla PLL w ukladzie odtwarzania zegara przynosi Jetter z regenerowanego sygnalu cyfrowego na odtworzony sygnal zegara. Zbocze zegara i centrum czasowe impulsu nie sa wówczas względem siebie przesuniete – maja ten sam Jitter.Bledy podczas regeneracji sygnalu cyfrowego powstawac będą wtedy, gdy suma zaklocen i sygnalu cyfrowego na wejsciu regeneratora przekraczac będzie wartosc progowa napiecia decyzyjnego.Wówczas nastapi wyzwolenie zregenerowanego impulsu prostokatneo. Momenst wyzwolenia impulsow będzie odbiegal na skali czasu od polozenia nominalnego ( przesuniecie fazy). Wszelkie powszechne w transmisji cyfrowej typy rekonstruckji sygnalu taktujacego sa procesami powodujacymi generowanie Jitterow.

Przyczyny powstawania fluktuacji fazy:

à jitter systematyczny : jest zalezny od wlasnosci statystycznych (rozklad zer i jedynek) i gestosci sygnalu cyfrowego. Jitter systematyczny powstaje także w wyniku niedoskonalej regeneracji sygnalu cyfrowego. Na skutek nieidealnej korekcji czestotliwosciowej i znieksztalcen fazy, w sygnale cyfrowym powstaja chwilowe przeniki miedzy impulsami okreslane jako interferencje miedzyelementowe. Fazowe znieksztalcenia w szczegolnych przypadkach mogą spowodowac przekazanie czesci energii bitu na nastepny bit ( przenik miedzyelementowy). Gdy zaleznosc pomiedzy impulsami wzrasta, może stac się przyczyna fluktuacji fazy. Jitter systematyczny jest trasmitowany z identyczna faza na calej dlugosci traktu. Ta korelacja jittera z sygnalem cyfrowym na dlugich liniach może stac się przyczyna groznego zjawiska ( akumulacji Jittera). Jitter systematyczny reprezentuje glowny skadnik fluktuacji, a wiec odgrywa wazna role w determinacji i jakosci transmisji.

à jitter niesystematyczny : jest on spowodowany nieregularnosciami i zanieczyszczeniami w strukturze polprzewodnikowych elementow elektronicznych, zakloceniami zewnetrznymi, szumami fazowymi w ukladach logicznych, przenikami, szumami termicznymi. Jitter niesystematyczny jest mniej niebezpieczny, nie akumuluje się tak silnie jak jitter systematyczny.

à jitter zatykania i oczekiwania : spotykany jest najczesciej na wyjsciach demultiplekserow wyzszego zedu PDH, jest zwiazany z przyjeta zasada zwielokrotnienia asynchronicznego w których nie ma stalje zaleznosci miedzy zegarem systemu niezszego rzedu, a zegarem multipleksera. Przeplywnosc systemu wyzszego rzedu jest suma przplywnosci systemow nizszych rzedow powiekszona o pewna wartosc tolerancji. Rownanie przeplywnosci dla zwielokrotniania 2/8Mbit/s ma postac : 4x2048kbit/s + 256kbit/s = 84448kbit/s. Strumienie systemow podrzednych 2048kbit/s po stronie nadawczej sa wpisywane do buforow przy uzyciu sygnalu taktu odtworzonego z przebiegu przychodzacego. Informacja jest odczytywana z bufora z czestotliwoscia 8448/4=2112kbit/s. Bufor który jest czytany szybciej niż zapisaywany pozostaje pusty. W rezultacie zegar odczytu musi zatrzymywac się i oczekiwac na zapelnienie się bufora pamieci. Aby zachowac ciaglosc transmisji na poziomie systemu wyzszego rzedu w czasie gdy bufor jest pusty, w miejsce bitow informacyjnych transmituje się bity dopelniajace. Jitter oczekiwania wynika z tego ze bity dopelniajace można wprowadzic tylko w okreslonym miejscu ramki, a stwierdzenie koniecnzosci dopelniania może nastapic w dowolnym miejscu ramki, czyli proces dopelniania dokonywany jest ze zmiennym oponzieniem. Po stronie odbiorczej strumien bitow wyzszego rzedu jest zapisywany z szybkoscia 2112kbit/s do kazdego z czterech buforow nizszego rzedu. Zapis jest przerywany wówczas, gdy na podstawie analizy bitow kontroli dopelnienia wykryto bity dopelniajace. Nie sa one wpisywane do pamieci i w ten sposób usuwane ze strumienia bitow. Procedura zapisu do bufora nie jest ciagla przy ciaglym odczycie z bufora. Przy pomocy ptetli fazoczulej PLL ciagly zegar odczytu jest wyprowadzany z nieciaglego taktu zapisu. Jednakze filtr FDP tetli nie może calkowicie zlikwidowac wielokrotnych przerw wystepujacych podczas zapisu. Ten typ modluacji fazy to walsnie Jitter zatykania. Jitter zatykania ma czestotliwosc rowna czestotliwosci dopelniania.. W systemach PDH wystepuja także fluktuacje wynikajace z procesu fazowania ramki. Czestotliwosc fluktuacji wynika z cdzestotliwosci repetycji kolejnych ramek. Usuniecie dodatkowych bitow po stronie odbiorczej powoduje piloksztaltnej krzywej roznicy faz zegara zapisu i zegara odczytu. Z powodu szbyszego zapisu roznica fazy względem zegara odczytu ciagle spada. Rosnie o 1bit, gdy wystapi bit dopelniania, który może pojawic się w scicle okreslonych momentach czasu. W przypadku kiedy przeplywnosc dopelnienia odchyla się od przpelywnosci nominalnej o deltaT, to wówczas na jitter zatykania naklada się jitter oczekiwania. Jest to spowodowane stalym rozmieszczeniem bitow dopelniajacych w strukturze czasowej ramki.

Tolerancja Jittera – okresla jak duzy jitter może być obecny na wejsciu komponentu systemu teletransmisyjnego bez wzrostu stopy bledow na jego wyjsciu. Pomiar maksymalnej tolerancji jittera jest niezwykle wazny w lancuchu telekomunikacyjnym. Wejscie kolejnego urzadzenia systemu musi bowiem tolerowac nieunikniony jitter pochodzacy od poprzednich komponentow traktu, w mozliwie szerokim zakresie amplitudy i czestotliwosci. Pomiar tolerancji jittera wykonuje się przy wprowadzaniu systemu do ruchu lub przy przywracaniu systemu do ruchu po naprawie uszkodzen.











Pomiar toleracji Jittera – pseudolosowa sekwencja bitowa jest modulowana jitterem o sinusoidalnej fukcji J(t). Amlituda jitteraz przy danej czestotliwosci jest zwiekszana do momentu lawinowego pojawienia się bledow bitowych na wyjsciu testotwanego obiektu. Wartosc amplitudy jitteraz przy ktorej pojawiaja się bledy nie może być wieksza od wartosci granicznej dla roznych pretkosci transmisji. Amplituda jittera wskazywana przez generator jest maksymalnym jitterem wejsciowym przy danej czestotliwosci. Pomiar powtarza się dla dalszych czestotliwosci jitterow ze szczegolnym uwzglednieniem czestotliwosci granicznych. Jittery o niskiej czestotliwosci sa mniej szkodliwe dla poprawnej pracy ssytemu, gdyz mogą znalesc się w zakresie podrzymywania petli PLL ukladu odzyskiwania taktu, co w efekcie nie powoduje bledow bitowych. Niebezpieczne dla poprawnej pracy systemu sa jittery o wyzszyej czestotliwosci, których ptetla PLL nie przenosi. Prowadzi to do blednych decyzji czasowych podczas regeneracji fazy. Do pomiaru MTJ konieczny jest generator jittera po stronie nawaczej i miernik stopy bledu po stronie odbiorczej.

Pomiar jittera na wyjsciu sygnalu skladowego : Na wejscie krotnicy wprowadzany jest sygnal pseudolosowy( wolny od jittera), a wyjsciowy sygnal skoladowy badany jest miernikiem jittera wyposazonym w odpowiednie fitry. Czestotliwosci przepustowe filtrow zalezne sa od przeplywnosci sygnalu. Pomiar wykonuje się w dwoch pasmach (B1, B2) wyznaczonych przez filtry pomiarowe.

Pomiar jittera na wyjsciu sygnalu zbiorczego : Na wejscie krotnicy podawany jest sygnal skladowy ( wolny od jittera) o strukturze pseudolosowej. Dlugosc slowa pseudolosowego PRBS zalezna jest od przeplywnosci sygnalu. Do wyjscia dla sygnalu zbiorczego podlaczony jest miernik jittera. Ocena wielkosci miedzyszczytowej amplitudy jittera odbywa się w zalecanym psmie f1 –f4.

Fukcja przenoszenia jittera : okresla w jaki sposób dany element traktu oddzialywuje na jitter obecny na jego wejsciu, czyli czy uklad wzmacnia czy tlumi jitter wejsciowy. Jitter o wysokich czestotliwosciach jest silnie tlumiony, podczas gdy jitter o nizszych czestotliwosciach mogą być przenoszone na wyjscie ukladu bez zmian. Niekiedy regeneratory mogą nawet w niewielkim stopniu wzmacniac jitter. Zjawisko to może okazac się przyczyna zlej jakosci transmisjii. W kaskadowo polaczonych elementach lancuch telekomunikacyjnego akumulacja jittera może spowodowac, ze przekroczona zostanie wartosc tolerancji jittera dla kolejnego elementu w lancuchu, doprowadzajac do wzrostu stopy bledow. W fukcji przenoszenia jittera można wyroznic trzy obszary: pasmo przepustowe, przejsciowe, odciecia.

Pomiar fukcji przenoszenia jittera : odbywa się przez podanie sygnalu testujacego o stalej wartosci amplitudy jitteraz i obserwacji wartosci jittera na wyjsciu badanego ukladu. Pomiar powtarza się dla kolejnych czestotliwosci jittera, az do osiagniecia pasma odciecia. Amplituda jittera sygnalu pomiarowego musi być dobrana w ten sposób, aby badany obiekt przenosil jittera w calym pasmie czestotliwosci. Wielkosc amplitudy jittera w sygnale pomiarowym jest zdeterminowana przez maksymalna amplitude tolerowana przez badany uklad dla najwyzszych czestotliwosci jittera. Dla przeplywnosci 2Mbit/s maksymalna amplituda jittera w wejsciowym sygnale będzie wynosila 0,2 UIpp. Zestaw pomiarowy mierzy wartosc amplitudy wysciowych jittera w calym pasmie czestotliwosci. Wspolczesne mierniki jitterow maja mozliwosc wyprowadzenia przebiegu funkcji jittera J(t). Umozliwia to dkladna ocene wielkosci jittera za pomoca miernika poziomu. Selektywny miernik poziomu pozwala na precyzyjny pomiar wzmocnienia jittera na styku pasma przepustowego i przejsciowego oraz silnie stlumionych jitterow w pasmie odciecia.Wzmacnianie lub tlumienie jittera o czestotliwosci f jest wyznaczane przy uzyciu miary logarytmicznej sosunku amplitud jitterow.

Pomiar transmitacji jittera dla sygnalu skladowego : na wejscie krotnicy wprowadzany jest sygnal o strukturze 1000 zmodulowany jitterami o regulowanej czestotliwosci i amplitudzie. Na wyjsciu mierzy się amplitude jittera w przenoszonym sygnale skladowym. Z zaleznosci A1 = 20log (Awe/Awy) [dB] wyznaczamy wzmocnienie w mirze logarytmicznej.

Jitter wlasny : zrodlami jittera wlasnego generowanego w komponentach systemu cyfrowego sa: szumy termiczne w oscylatorach, niepozadane rezonanse w krysztalach generatorow zegara, sprzezenia zwrotne oddzialujace na zegar z innych ukladow systemu np., przez uklady zasilania, opznienie zalezne od wzorca sygnalu cyfrowego w skramblerach i koderach, niedostaeczna stromosc zbocza sygnalu cyfrowego.

Pomiar jittera wlasnego : Elementy systemu zaopatrzone w wewnetrzny generator zegara jak np. multiplekser nie wymagaja sygnalu testujacego. Dla pozostalych komponentow systemu wymagane jest zrdolo sygnalu testowego o bardzo malym jitterze wlasnym. Przewaznie uzywa się modulatorow jittera z wylaczona modulacja fazowa. Zestaw pomiarowy musi mieć jitter wlasny mniejszy niż uklad badany.

Akumulacja Jittera : kiedy identyczne regeneratory sa polaczone kaskadowo wówczas korelacja jittera może spowodowac niepozadany wzrost amplitudy jittera wyjsciowego (wzmocnienie jittera). Dzieje się tak gdy funkcja przenoszenia jittera poszczegolnych regeneratorow wykazuja niewielkie podbicie charakterystki w tych samych punktach krzywej, zwykle na granicy miedzy pasmem przepustowym i przejsciowym.Jittery pochodzace od poszczegolnych regeneratorow sumuja się i mogą prowadzic do pojawienia się bledow bitowych. Akumulacja jittera nie powoduje efektu bledow bitowych dopoty, dopóki kolejne regeneratory charakteryzuja się dostateczna wejsciwa tolerancja jittera. Jednakze w pewnym punkcie traktu na skutek akumulacji, jitter może stac się przyczna generacji bledow bitowych, nawet jeśli wzmocnienie jitteraz pojedynczego komponentu toru jest bardzo niskie. Akumulacja jittera ma również miejsce w polaczonych kaskadowo liniach cyfrowych, radioliniach, systemach optycznych. Pochodzacy od poszczegolnych systemow jitter wzrasta proporcjonalnie do pierwiastka czwartego stopnia z liczby kaskadowo polaczonych systemow. Calkowity jitter Jm sygnalupo przejsciu przez m lini cyfrowych, radiolinii lub systemow optycznych okresla przyblizona relacja: Jm = Js * pier^4 z KM, gdzie Js jitter pojedynczego systemu, K staly wspolczynnik zelezny od ilosci systemow.

[Zbig]

A gdzie puenta?

[terminator]

>Brencik

Nie zaśmiecaj porządnego forum, a encyklopedię możesz sobie przepisywać w domciu.

[Brencik]

terminator, tego w encyklopedi nie ma..... to tylko w fachowych ksiazkach. w necie prozno szukac
