D-NFB amplifier


phoros

Rekomendowane odpowiedzi

I jeszcze jedno.



Założyłem, że wszystkie przewody będą lutowane do głównej PCB, a przykręcane do pozostałych płytek. Zastanawiam się jedynie nad przewodami do terminala głośnikowego czy nie zastosować zacisków na śrubę M3 takich jak na wejściu z zasilaczy końcówki mocy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Skomplikowane z tą masą i dodatkową płytką ;)



Moja propozycja - nie rozdrabniać się z tym. To raptem 5 elementów. Przesunąłbym + OUT PAD1 do góry, a punkt masy na dół, ewentualnie dodatkowo skrajną ścieżkę wraz z tranami o 1cm do góry i wrzucił te elementy między nią a punkt masy. Cała PCB wydłuży się o 1 cm do góry, a pozbędziemy się kłopotu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

"Założyłem, że wszystkie przewody będą lutowane do głównej PCB, a przykręcane do pozostałych płytek. Zastanawiam się jedynie nad przewodami do terminala głośnikowego czy nie zastosować zacisków na śrubę M3 takich jak na wejściu z zasilaczy końcówki mocy."



To dobry pomysł.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

BB84, 11 Sty 2010, 00:17



>Skomplikowane z tą masą i dodatkową płytką ;)



Tak jak napisałem. Masę dopiero doprojektuję jak sprawdzę doświadczalnie warianty i będzie dużo prościej niż jest teraz.



Co do płytki BIASU. Nie jest problemem miejsce tylko doprowadzenie do tego aby trany z biasu były przy radiatorze i doprowadzenie tam ścieżek.

Też nie napisałem. Płytka jest tak zrobiona, że trany są lutowane od strony druku (do góry nogami), czyli będą mocowane no poziomie mosfetów mocy.



Nie bronię własnej opcji ale przerabiałem wariant z BIASem na głównym PCB i tylko straciłem sporo czasu. Jestem otwarty na inne rozwiązania ale proszę o konkrety.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

I jeszcze jedna informacja.



W każdej chwili można zrezygnować z zasilaczy TT dla części napięciowe, wystarczy zwora zamiast zasilacza i wlutowanie diody zenera, na którą są pady na PCB. Można też zastosować inny zasilacz.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Porównywaliście wersję na FETach z BC ? w TME są 2sk170 i 2sj74 (a raczej zamiennik 2SJ103) czy one się nadają ? można kupić większą ilość i sparować.



Henryk Kwinto



W zasilaczu części napieciowej zastosowałeś kondensatory 22000uF. Czy to na wypadek pominięcia zasilacza TT ? sprawdzałeś mniejsze wartości podczas stosowania TT ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>BB84, 11 Sty 2010, 15:43



Ja osobiście nie porównywałem wersji na j-fetach z BC i raczej nie będę porównywał.



2SK170 i 2SJ74 to para komplementarna więc nie wiem w czym problem.



Może zauważyłeś, że zasilacz TT obsługuje tylko j-fety i WO, a duża pojemność potrzebna jest dla wtórników Q5 i Q6 przez które płynie spory prąd.

Nie sprawdzałem mniejszych pojemności.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

"2SK170 i 2SJ74 to para komplementarna więc nie wiem w czym problem."



Problem jest z dostępnością sparowanych tranzystorów tego typu, dlatego zapytałem o te w TME. Można kupić większą ilość i sparować. Nie chcę ściągać ich z poza Polski ;)



"Może zauważyłeś, że zasilacz TT obsługuje tylko j-fety i WO, a duża pojemność potrzebna jest dla wtórników Q5 i Q6 przez które płynie spory prąd."



Więc dlaczego nie wkomponować go w główne PCB ? możesz opisać różnice w dźwięku z i bez TT i powiedzieć ku jakiej opcji się skłaniasz ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

BB84, 11 Sty 2010, 19:53



>Problem jest z dostępnością sparowanych tranzystorów tego typu, dlatego zapytałem o te w TME. Można

>kupić większą ilość i sparować. Nie chcę ściągać ich z poza Polski ;)



To akurat jest jasne. Albo trzeba zapłacić sporo za sparowane albo kupuje się taniej ale więcej i paruje. Im więcej chętnych tym parowanie wychodzi taniej.



>Więc dlaczego nie wkomponować go w główne PCB ? możesz opisać różnice w dźwięku z i bez TT i

>powiedzieć ku jakiej opcji się skłaniasz ?



Jak będziemy wkomponowywać wszystko na główne PCB to one urośnie i to znacznie. Chciałem uniwersalne rozwiązanie. Możliwość stosowania wielu zasilaczy albo ich pominięcie.



I jeszcze jedno, tak dla jasności bo dziwnie się czuję. Ja nikogo do niczego nie namawiam. Robię sobie wzmacniacz i tyle, a prezentuję na forum z dwóch powodów:

1. Zawsze liczę na pomoc kolegów z większą wiedzą i doświadczeniem.

2. Może ktoś przy okazji skorzysta, a razem znaczy taniej i lepiej bo co dwie głowy, to nie jedna.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Twój projekt jest jak najbardziej ok. Zaproponowałem jedynie inne mocowanie TT, ponieważ na trzech pinach całość nie będzie stabilna. Zrobiłbym otwory do zamocowania na PCB głównym i możliwość dolutowania/przyklejenia równolegle do TT dystansów, ewentualnie jakiejś solidnej listwy 3-pin w większym rastrze. Warto też pokombinować z regulacją biasu aby umieścić to wszystko na jednej PCB. Może porozsuwać elementy na szerokość o kilka milimetrów ?



Co do parowania, może warto poruszyć temat w wątku o parowaniu 2sk170 ?



BTW wydaje mi się, że wątek D-NFB powoli umiera jak umarł wątek o Vampirii. Wszyscy klonują krelle, passy i inne cuda, a japończykom nikt nie poświęca uwagi. Ciekawe dlaczego ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>Henryk Kwinto

Napisze i po swoich doświadzczeniach - uprsć konstrukcję (nie schemat).

Spokojnie zmniejsz ilosć płytek, zaprojektuj pod siebie - trochę unlimited, i maksymalnie uruchomieniowo 'hevi djuty'.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Waldi_06 dobrze prawi, zrób po swojemu, ja też umieszczę radiatory na tyłach jak Ty. Ale w miarę możliwości postaraj się zrobić coś z tym biasem i "umocnić" połączenie TTków z główną PCB. Wtedy piszę się na 100% ;)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Aha, gdybyś jednak zmienił zdanie i zamontował TTki równolegle do głównej PCB na trzech dystansach + konektor 3-pin zamiast prostopadle można by główną PCB bez problemu umieścić na radiatorach po bokach, nie tylko trany.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

I nadal nie rozumiem dlaczego część napięciowa zasilana z 20-watowego transformatora wymaga aż 44000uF (oryginalny schemat), przy czym końcówka jedynie 20000uF. Czym jest to podyktowane ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 2 tygodnie później...

Witam



Zakończyłem prace nad projektem PCB, tym razem całość na jednej płytce + na małych oddzielnych zasilacze TT.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

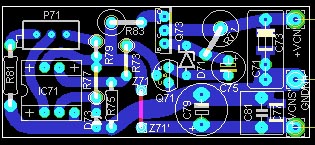

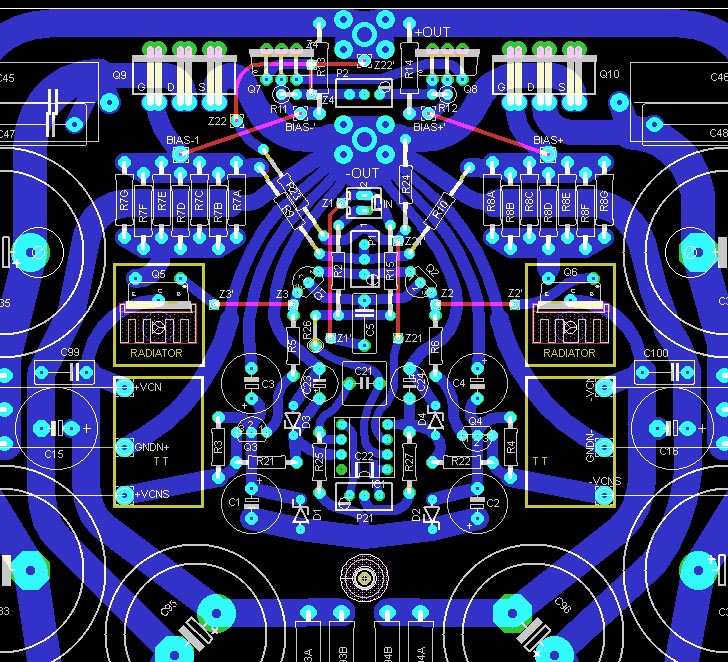

Powiększenie najbardziej upakowanej części i zasilacze TT.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-17098-100004522 1264251870_thumb.jpg

post-17098-100004523 1264251870_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Wszelkie uwagi mile widziane :)

Przez weekend jeszcze będę się przyglądał i ewentualnie wnosił poprawki, a w poniedziałek rano zamawiam prototypowe płytki.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W szczegóły nie będę się wdawał i powiem krótko ! :

- nareszczie ktoś zrobił druk z naprawdę konkretnym połączeniem w gwiazdę ! Gratuluję !

pomijając charakterystyczne walory dzwiękowe danej konstrukcji to taka konstrukcja masy pozwala wyciągnąć maksa z danego układu ! i tu faktycznie możemy się wsłuchiwać w różne typy zastosowanych części jak ktoś lubi :). Henio dał radę zrobić gwiazdę w dość rozbudowanym układzie a niektórzy nie potrafią podłączyć do punktu centralnego "trzech elementów na krzyż" (patrz np. Gainclone"). Jeszcze raz gratuluję bo dawno czekałem wśród tego jazgotu na taki widok.

Teraz tylko połączenie w dual mono i powinno być zajebiaszczo.

No nie licząc zabawy w szczegóły optymalniejszego prowadzenia innych połączeń może.



Pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Artuch, 23 Sty 2010, 16:32



>No nie licząc zabawy w szczegóły optymalniejszego prowadzenia innych połączeń może.



Prosiłbym o konkrety o ile jest to możliwe. Każdy szczegół jest dla mnie ważny.



PLEASE

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Beautifulne!



Mam nadzieję, że będzie zorganizowane zamówienie na tę płytkę.

Chciałbym sobie na wiosnę zrobić prezent pod postacią tego wzmacniacza.

Pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

----------------

Odnośnik do komentarza
Udostępnij na innych stronach

BB84, 23 Sty 2010, 18:52



>To fakt, piękny projekt. W prawym "miejscu" na TT obróciłbym napisy, ale to taki szczegół ;)





Już obróciłem. Ale dziękuję. Osobie projektującej jak gdyby najtrudniej wyłapać takie drobiazgi bo ciągle patrzy i oswaja się z widokiem i nie dostrzega czasem istotnych szczegółów.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Nie widzę za bardzo niczego do czego można by się przyczepić.

Chyba nie da się tutaj nic poprawić :(



Ponieważ nie da się w tym układzie już nic stjuningować wnoszę o przeniesienie tematu do zakładki gdzie tjuningiem się raczej nie zajmują np. Kino Domowe... no w ostateczności może być bocznica! :)))

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
