Lightspeed Passive Attenuator-Regulacja głośności

JarekC

Przez JarekC ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    madly Entuzjasta

    madly

    Opublikowano
    Opublikowano

    JarekC - do kiedy zbieracie zamówienia? Ja na pewno 4, waham się, czy nie 8 szt. Jak szacujesz postęp prac nad częścią sterującą z innego wątku? Czy jest szansa na wersję XLR (wówczas jak w dym biorę 8 szt)?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    BlackKnight Poszukiwacz

    BlackKnight

    Opublikowano
    Opublikowano

    Grupowy zakup LDRów NSL-32SR2 z Farnella:

    1. JarekC 5 szt.

    2. mabor55 10 szt.

    3. buble_corp 6 szt.

    4. utopia. 5 szt.

    5. ManieX 8szt.

    6. GNAKED 5 szt.

    7. MarekG 8 szt.

    8. BlackKnight 8 szt.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    golashki Uczeń

    golashki

    Opublikowano
    Opublikowano

    Grupowy zakup LDRów NSL-32SR2 z Farnella:

    1. JarekC 5 szt.

    2. mabor55 10 szt.

    3. buble_corp 6 szt.

    4. utopia. 5 szt.

    5. ManieX 8szt.

    6. GNAKED 5 szt.

    7. MarekG 8 szt.

    8. BlackKnight 8 szt.

    9. golashki 8 szt.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    gagacek Kompan

    gagacek

    Opublikowano
    Opublikowano

    Panowie, taki mały kubełek zimnej wody.

    Stosowanie takiego rozwiązania ma sens np. w kompresorach dynamiki, gdzie od lat sprawdza się doskonale. Sęk w tym że tam fotoelement jest włączony w pętlę sprzężenia zwrotnego która ustala jego parametry, tutaj zaś czegoś takiego nie ma. LED ma b. dużą zmienność parametrów w czasie, to samo z resztą dotyczy też fotorezystora. Dokładając do worka, fotorezystor wcale nie jest elementem liniowym i w tym zastosowaniu znacznie lepiej sprawdzą się półprzewodnikowe drabinki rezystorowe.



    Do tego celu co Wy sam kiedyś używałem tandemu LED + RPP131, parametrami znacznie lepszy od NSL-32SR2. Wystarczy rurka i czarny silikon, koszt pomijalny.



    Ale jeśli Wam głównie chodzi o frajdę z nowego pomysłu, to zupełnie nie ma o czym dyskutować, tylko działać:)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Wiedza i doświadczenie przychodzą z wiekiem, najczęściej z wiekiem trumny.

    Trochę sensu poproszę.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    GNAKED Poszukiwacz

    GNAKED

    Opublikowano
    Opublikowano

    >gagacek

    Tak źle nie będzie, a pomysł jest i warto go przetestować szczególnie jak będzie źródło prądowe zaczyna mieć to sens. I zgadzam się z tobą ze tez kwestia przetestowania i przekonania się na własnej skórze i uszach, szczególnie ze raczej nie będzie to kosztować kto wie ile, np. w porównaniu do dobrego alpsa.



    >jarekC

    może wrzucisz ten koncept na regulowane źródło prądowe :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    JarekC Kompan

    JarekC

    Opublikowano
    • Autor
    Opublikowano

    Wedle życzenia.

    Idea cyfrowego źródła prądowego przy zastosowaniu cyfrowego potencjometru jest

    banalnie prosta:

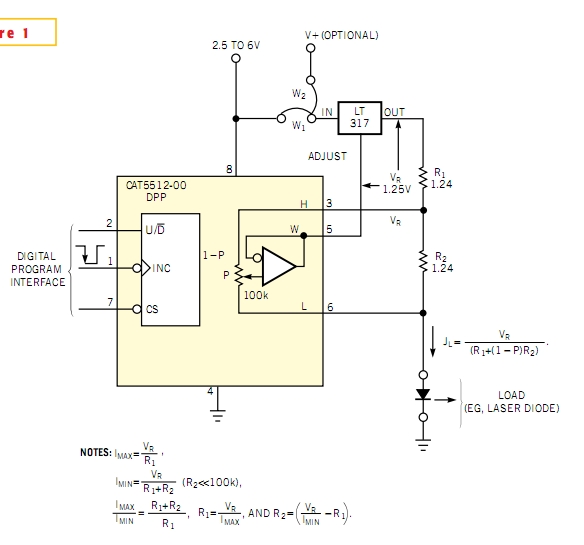

    Schemat1 zaczerpnięty z magazynu EDN 7 Luty 2002, dział "Desing ideas"

    Artykuł:

    "Digital current source is nonvolatile

    Stephen Woodward, University of North Carolina, Chapel Hill"



    Pełny artykuł:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

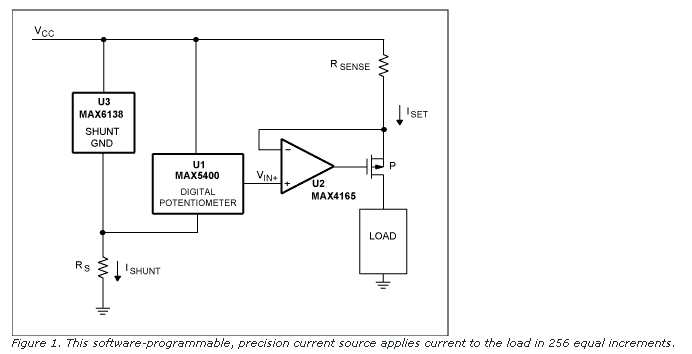

    lub Schemat2:

    Nota aplikacyjna Maxima APP3464:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Pozdrawiam

    JarekC

    post-3707-100009425 1259262592_thumb.jpg

    post-3707-100009426 1259262592_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Molibden Entuzjasta

    Molibden

    Opublikowano
    Opublikowano

    Możnaby zastosować dodatkowy optocoupler (lub parę) na które podaje się stałe napięcie referencyjne a z utworzonego przez nie dzielnika pobiera napięcie zwrotne do korekcji aktualnej nastawy prądu we wzmacniaczu błędu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Molibden Entuzjasta

    Molibden

    Opublikowano
    Opublikowano

    Dodatkowa para fotorezytorów (lub tylko jeden - można zastąpić drugi R stałym lub też wybrać LEDy o innej ch-ce I/U, a więc żółte, zielone) w celu korekcji sygnałem błędu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    arutim Nowicjusz

    arutim

    Opublikowano
    Opublikowano

    A nie prościej i bezpieczniej zrobić to na miniaturowych przekaźnikach ?

    6 przekaźników - 64skoki;

    7 przekaźników - 128 skoków;

    8 przekaźników - 256 skoków...



    Porządne przekaźniki, przy tak małych prądach, będą działały wiecznie i nie mają takich rozrzutów jak elementy półprzewodnikowe.



    Rozumiem że idea jest super i chcemy ją powielać - ale czy tak naprawdę ma to większy sens?

    Jeżeli już będą te optoelementy i prąd podkładu to trzeba zastosować naprawdę dobre rezystorki - żeby nie wnosiły szumu do układu.



    Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Molibden Entuzjasta

    Molibden

    Opublikowano
    Opublikowano

    To jest zupełnie inne rozwiązanie (RVC) które ma swój temat na forum. Przekaźnik nic nie załatwia, a komplikuje: potrzebne jest sterowanie cyfrowe oraz dwa komplety dokładnie dobranych rezystorów dających charakterystykę wykładniczą (bo liniowa odpada).

    Regulatora opartego o fotorezystory nikt na forum jeszcze nie próbował więc chociażby dlatego warto go wykonać... pomysł wydaje mi się oryginalny i interesujący.

    Pozdrawiam również.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 6 miesięcy temu...
    piotr_37 Kompan

    piotr_37

    Opublikowano
    Opublikowano

    Foksik, 6 Cze 2010, 15:35



    >Czy zbudował to ktoś?

    >Pobawiłbym się tym układem. Może ktoś ma na sprzedaż te transoptory?



    Jak robiłem to dostępne były tylko w Farnell , i chyba się nic nie polepszyło :(

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 11 miesięcy temu...
    karbidoczaszka Poszukiwacz

    karbidoczaszka

    Opublikowano
    Opublikowano

    Uruchomiłem regulacje głośności na LDRach (na płytkach z

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ). Brzmi to fantastycznie, pomimo, że nie mogę ściszać do 0 (shunt resistor ma minimalną wartość 40R).

    Czy ktoś jeszcze odpalił 'Lightspeeda'?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    There are only two kinds of music - good and bad.

    - Duke Ellington -
