Rezonans tweetera 850Hz a podział w okolicach 2kHz


Stradiwariusz

Recommended Posts

Dzięki za wpisy.

Niskotonowy to Excel W17E002 - ten ma rezonans między 3,5-5kHz, więc próbuję ściąć go trochę niżej i przy okazji poprawić stereofonię - podobno niższy podział ją poprawia (przy dobrej współpracy fazowej oczywiście).

Na razie filtr to pierwszy rząd na basie i trzeci na wysokotonowym. Współpraca fazowa z symulacji w Speaker Workshop wyszła bardzo dobra i rzeczywiście dźwięk jest bardzo przestrzenny - również scena wgłąb jest ok.

Przy zwiększeniu wartości pierwszego kondensatora w torze wysokotonowym z 4,7 na 9,4 poprawiła się liniowość wykresu, ale podział przesunął się z mniej więcej 2,5 na 2kH. W odwrotnej polaryzacji dołek jest mniejszy o około 10dB, więc może gra nie warta świeczki.

Tak czy inaczej pracuję jeszcze nad L-padem, to może powiększy reverse null.

Link to comment
Share on other sites

Oczywiście

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

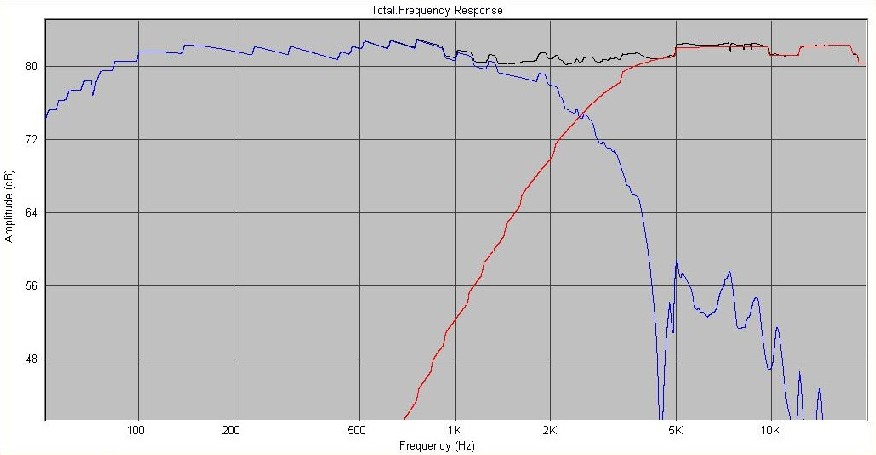

post-7117-100006340 1262470954_thumb.jpg

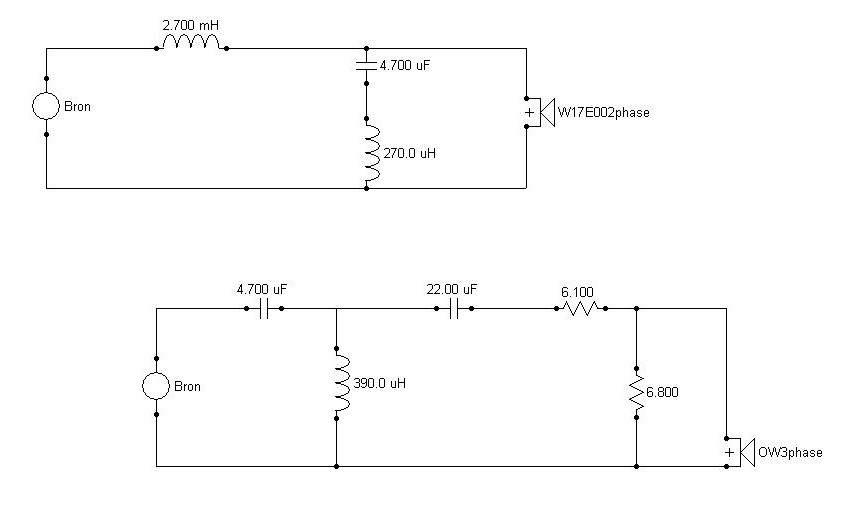

post-7117-100006341 1262470954_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

impedancja i faza

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Przepraszam za słabą jakość obrazków, ale nie mam pojęcia jak je eksportować z SW.

Może ktoś mi jeszcze powiedzieć jak wziąć pod uwagę w tym programie odległość między centrami głośników w pionie (u mnie to 14cm)i jak dodać do wykresu symulację bass-reflex?

Link to comment
Share on other sites

Patrze na wykres impedancji i zastanawia mnie jedna rzecz? ale pierw zapytam ty masz ten głośnik w bass-reflex obudowie i to jest wykres impedancji w b-r?





Co do wykresów to robię tak, print screen i wklej do photoshop, potem kadruje, dalej zmiejszaam na około 600 pikseli na ile wyjdzie, dalej ctrl+shift+alt+S czyli zapisz dla weba i zmniejszam jakość tak aby nie przekroczyć rozmiaru, które nie akceptuje forum.



Jak nie problem to wrzuć plik SW na jakiś darmowy serwer i daj linka.

Moja strona audio - kondrax.mayhem.net.pl

Link to comment
Share on other sites

Guest cadam

(Konto usunięte)

Stradiwariusz



Zamiast męczyć się ze Speakerworkschop proponuję przesiąść się na ARTA do pomiarów elektroakustycznych a symulacje wykonywać w LspCAD - oba programy są intuicyjne czego nie można powiedzieć o SW.

Link to comment
Share on other sites

Dzięki za propozycję cadam, ale póki co warunki domowe wykluczają jakiekolwiek pomiary - dwójka malutkich dzieci. SW powoli daje się okiełznać i dzięki niemu osiągnąłem już dużo lepsze dźwiękowe efekty niż z Passive Crossover Design Jeffa Bagby'ego, którego używałem do tej pory.

W każdym razie jest moim zamiarem nauczyć się używać rzeczywistych pomiarów, choć jeszcze nie teraz. Póki co mam frajdę z nauki teorii przez praktykę i obecny stan wiedzy jest niewspółmiernie większy niż w półtora roku temu, kiedy zacząłem się w to bawić nie wiedząc nic...

Programy, które mi zaproponowałeś pilnie zapisałem i sięgnę po nie we właściwym czasie.

Jeszcze raz dziękuję :)

Link to comment
Share on other sites

Guest cadam

(Konto usunięte)

konankombo



Projektu nie zapiszesz ale charakterystykę częstotliwościowo fazową w postaci pliku tekstowego bez problemu wyeksportujesz.

Link to comment
Share on other sites

Guest cadam

(Konto usunięte)

otwieram okno 'Smoothed frequency response' > File > Export.. > ASCII file

Jeśli faza ma też być zapisana w pliku to należy włączyć opcję M+P

Link to comment
Share on other sites

Polecam!

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Speaker Workshop Video Tutorial by Michał Lewandowski

Mogę również podesłać linki do RapidShare (z trochę poprawioną ścieżką dźwiękową - głośniej)

Link to comment
Share on other sites
