Hybrydowy wzmacniacz słuchawkowy klasa A

[MariuszElektronik]

Zapomniałem dodać charakterystykę IRF610 :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Przy 300mA powinno już być w miarę liniowo, ale jak robiłem testy z zasilaniem 24V, to wymagało sporego radiatora. ;)

[MariuszElektronik]

A dałbyś rade zbadać układ przy napięciu 15V. I tak ustawić prąd, aby było jak najmniejsze THD. Ja jestem uziemiony z wszelkimi pomiarami hybrydy, bo karta dźwiękowa mi padła :((

[Demasked75]

Mam pytanie jaka jest wartość C15V, czy to błąd w opisie? I powinnobyć C25V 22uF/25V.

[MystiQ]

C15V powinno być w spisie. Mój błąd. Poprawiłem.

[Muzg]

Niestety, ale mój układ miał problemy ze stabilnością i chyba pomiar nie ma sensu. ;)

Oczywiście grzał się nawet, jak nie oscylował. ;)

[MariuszElektronik]

Muzg z tego co zauważyłem w innych projektach na tranzystorze IRF610 prąd wynosi 200mA..250mA przy zasilaniu od około 20V do 22V.

[MariuszElektronik]

Warto też zobaczyć na tranzystor IRF510 :)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[homodelfinus]

A porównywał ktoś tą wersję do wersji - matki z audiotonu? Ja taką sobie zrobiłem i przy niskich kosztach własnie cieszy moje ucho a ono już trochę słyszało ;)

[Demasked75]

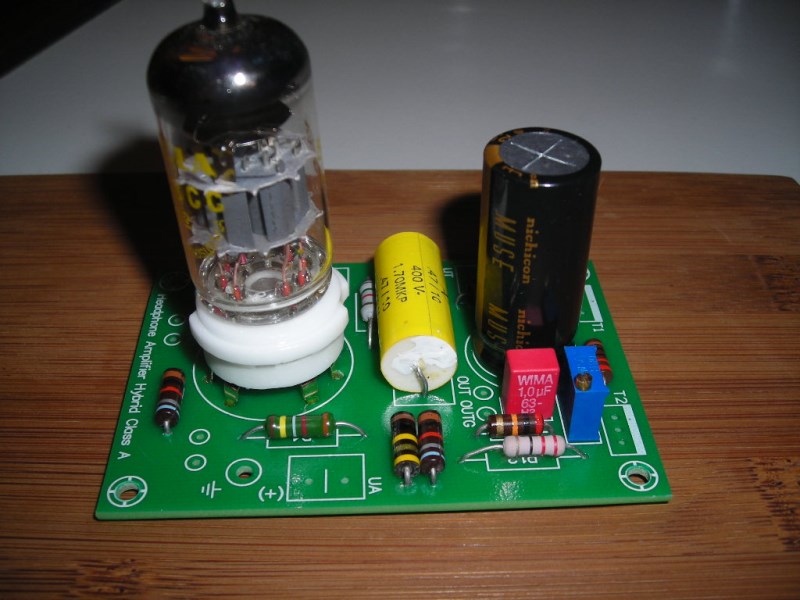

...c.d.n. kiedyś

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marvel]

Jakie to są te brazowe rezystory(firma) ?

[nikifor]

Czy opłaca się pozbyć Holdegrona i zbudować tą hybrydę w wersji z audiotonu? mam wysokoomowe słuchawki i z holdegronem jest trochę ostro,myślałem nad zbudowaniem tej hybrydy ale jak narazie w wersji orginalnej,ale nie wiem czy zagra lepiej od holdegrona,czy ktoś z was porównywał te wzmacniacze?

[Andrev1991]

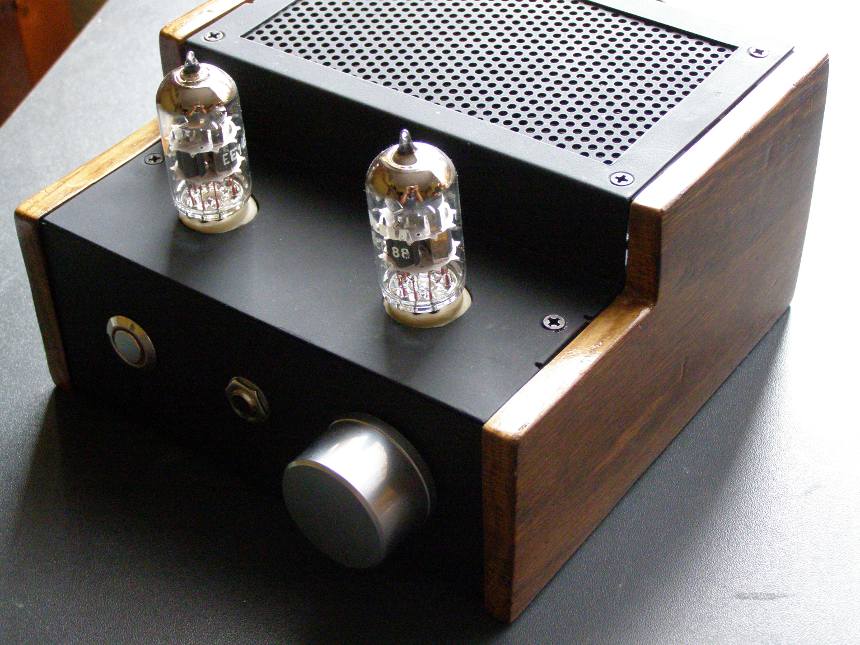

moja hybryda :)

Zrobiona i obecnie na sprzedaż, gdyż będę robił kolejną:)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

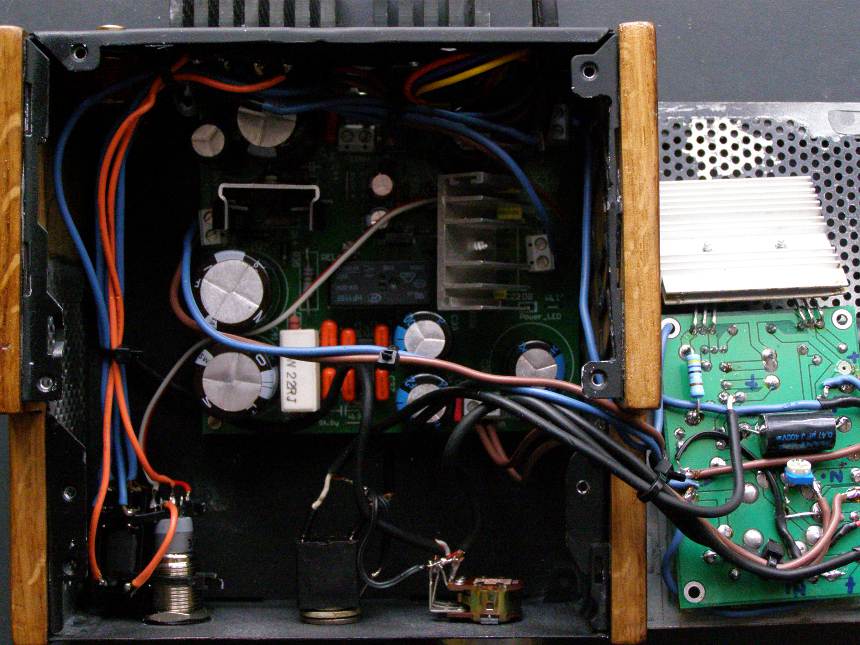

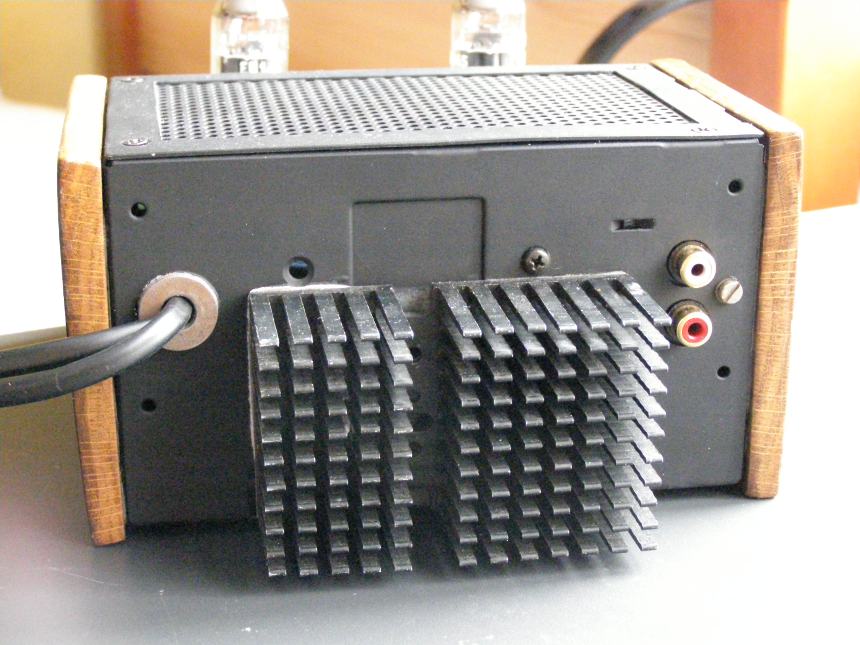

Obudowa metalowa przerobiona z zasilacza komputerowego, pomalowana podkładem a następnie czarnym matem.



Boki: dąb pomalowany bezbarwnym lakierem do drzewa.

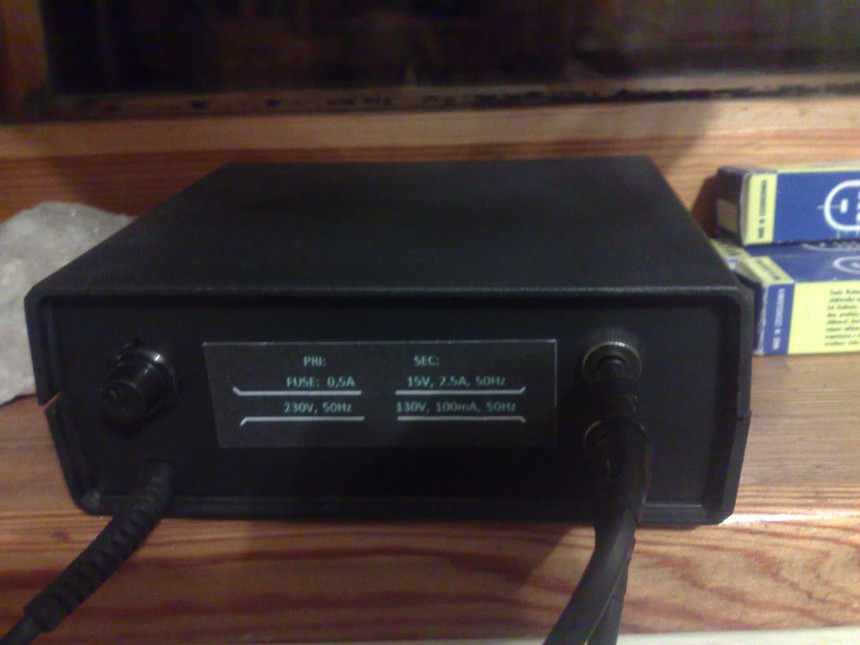

Osobno trafo w uniwersalnej obudowie którą można gdzieś schować, a wyeksponować sam wzmacniacz. Dodatkowo dzięki temu zmniejszamy zakłócenia.



Reszty nie opisuję, gdyż wszyscy śledzący temat wiedzą o co chodzi :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Jak toto wypada w porównaniu z AVT2850 ?

[Andrev1991]

nie miałem AVT2850 ale powyższa hyybryda jest świetną konstrukcją, choć nie z najwyższej półki. Osobiście w swojej nie oszczędzałem na częściach i jestem w pełni z niej zadowolony. Nie słychać brumu sieciowego, stuków, przedźwięków, dźwięk czysty, nie męczący uszu.



Dla ciekawostki powiem że dzięki tej hybrydzie dowiedziałem się jak kiepski przetwornik dźwięku ma mija nokia n95 :)





Ale wracając do tematu... Wg mnie co lampa to lampa.

JFET w klasie A nie dorówna lampowemu brzmieniu. <- moje zdanie i możecie się kłócić :)

[Andrev1991]

moja hybryda:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Stachr]

No i hybryda ( w wersji z Audiotonu) doczekała się pierwszych testów porównawczych.

I to z zestawem z górnej półki, bo w zestawie ze słuchawkami Denon AHD7000 (4500 zł) kontra słuchawki elektrostatyczne i wzmacniacz Stax SR404 + SRM-006tII (ok 9000 zł.



Kto ciekawy, niech zajrzy do konkurencji:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



S

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[homodelfinus]

Pytanie co pracowało w hybrydzie(lampa, kondy)? Ja zauważyłem że najsubtelniej i najbardziej zrównoważony dźwięk jest na tesli ecc88. na e88cc lub 6n23p dużo więcej "masy" i więcej basu ale mniej wciągająco. Trochę męcząco dla ucha. Odsłuch na grado 325i

[Stachr]

Pytanie co pracowało w hybrydzie(lampa, kondy)?



Z tego co testujący wspominał, to rosyjska 6N23P.

Masywna, aluminiowa obudowa, trafo toroidalne.

Słuchawki różne, z górnej półki, ale najlepiej spasowały Denony.

Reszta - nie wiem.

[homodelfinus]

To właśnie mamy podobne odczucia :) Dla mnie najlepiej ecc88 tesli potem e88cc gold pin i dopiero na końcu 6n23p-ew. Może wersja cywilna zagra lepiej ;)

[MariuszElektronik]

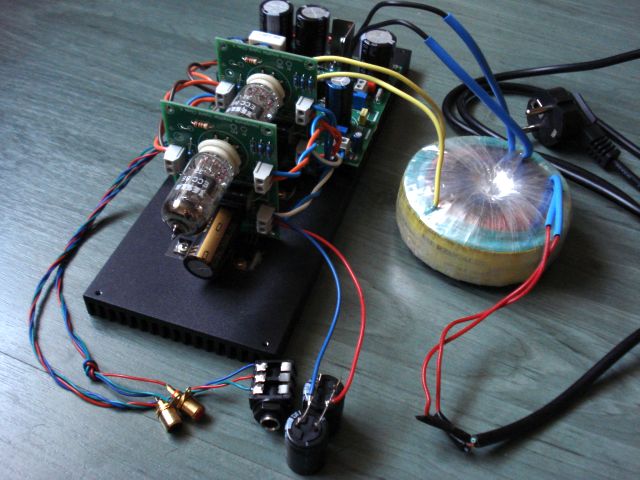

Do sprzedania forumowy wzmacniacz słuchawkowy klasa A TESLA ECC88 DIY



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mac_1]

Panowie potrzebuje porady, uruchamiam dla kolegi hybrydę z audiotonu i coś jest kurcze nie tak :/

Napięcie anodowe waha się pomiędzy 100-115V wiec jest troszkę zbyt duże ponieważ użyłem trafa o napięciu 27V (waha się z powodu skoków napięcia w sieci, zależnie od pory dnia), boje się ze z czasem uszkodzą się kondensatory C109/110 w powielaczu które są na 100V ale jak na razie chyba nic się nie stało.

Napięcie na stabilizatorze ustawiłem na 18,8V, napięcie polaryzacji brami T1/T1A wynosi 15,6 i jest równe dla obu kanałów, napięcie żarzenia lampy 6n23p ustawiłem na 6,3V.

Generalnie wszystko wygląda ok ale wzmacniacz milczy, nie widać aby lampa (6n23p) się żarzyła oraz nie mam napięcia na katodzie i co za tym idzie spadku na rezystorach katodowych R4/4A.



Link do projektu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Macie jakiś pomysł co może być nie tak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Lampa się nagrzewa, czy pozostaje zimna?

Może nie kontaktuje w podstawce?

Nie ma przerwy w obwodzie żarzenia lampy?

[mac_1]

Lampa cały czas jest zimna.

Podstawkę mam z wylutu, ma trochę zaśniedziałe styki ale lampę trzyma pewnie, spróbuje ja jeszcze przeczyścić.

Lampa była kupiona kilka dni temu jako NOS i według sprzedającego była testowana przed wysyłką na mierniku, niestety nie mam innej lampy do testów :/



Jeśli to ma znaczenie to trany musiałem wypuścić za pomocą kabli na oddzielny radiator ponieważ irf540 nie mieściły się na płytce z AVT która jest źle zaprojektowana. Trany oczywiście odizolowałem od siebie.

[Demasked75]

Jeśli to ma znaczenie to trany musiałem wypuścić za pomocą kabli na oddzielny radiator ponieważ irf540 nie mieściły się na płytce z AVT która jest źle zaprojektowana. Trany oczywiście odizolowałem od siebie





Poczytaj pierwsza strone

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mac_1]

Doczytałem:

"w tych układach te tranzystory nie lubią za dużej odległości między bramką a R10 i R10A"

u mnie jest to jakieś ~15cm, spróbuje je dać bliżej pcb ale w pierwszej kolejności zajmę się podstawką bo sprawdziłem ja prowizorycznie zwarciomierzem i wygląda na to ze na kilku nóżkach nie ma styku.

Także najpierw spróbuje poprawić podstawkę a jak nie pomoże to zabiorę się za trany :)

Dzięki za rady :)

[mac_1]

Wstawiłem inną podstawkę i układ ruszył z kopa, ładnie się wyregulował i nawet gra jak trzeba :P

Muzg, wielkie dzięki za wskazówkę :)

[BoryssyroB]

Witam. Mam prośbę.

Potrzebne są mi wyniki pomiarów tej konstrukcji najlepiej wykonane RMAA.

Muszę znaleźć jakiś punkt odniesienia.



Wszystkie pomiary mam zbliżone do parametrów karty którą robię pomiary, a jedynie pasmo przenoszenia zaczyna mi uciekać od dokładnie 100hz. Przy 40hz 2.5 dB.

Robię pomiary samego bufora, bez wzmacniacza napięciowego.

Filtry:

we:

c=1uF R=100k

wy:

22nF || 680uF



IRF610 - prąd około 0.270A



zasilacz:

2x+15V

10000uF --> LM317 --> 1000uF

[Yasioo]

Witam, dostane jeszcze może komplet PCB?

[pkrecz]

Witam, dostane jeszcze może komplet PCB?



Poszło info na PW.
