Tuning cd Technics SL-PS670D


Arkady123

Recommended Posts

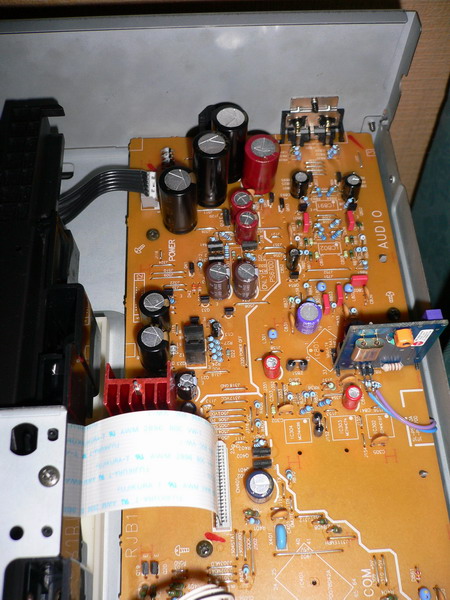

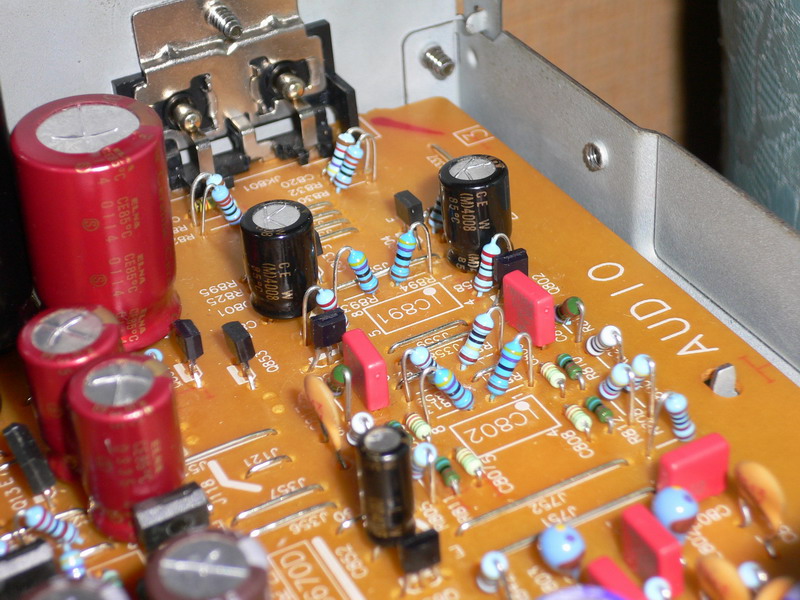

W celu polepszenia jakości dźwięku w 2008/2009 roku dokonałem gruntownego tuningu mojego cd Technics SL-PS670D.

w odtwarzaczu zostało zmienione:

- zamontowałem nowy transformator toroidalny i filtr sieciowy,

- wszystkie kondensatory zamieniłem na odpowiedniki i większe: BLACK GATE, ELNA Cerafine, SANYO OSCON, ELNA SILMIC II RFS, BLACK GATE NX, BLACK GATE STD, Wima ,Panasonic FC i Samsung STL,

- wymieniłem wszystkie rezystory na metalizowane 1% i lepsze, różnych firm (Profesional Beyschlag, Vishay),

- wymienione zostały wzmacniacze operacyjne na OPA2604,

- zamontowałem nowy zegar MRelektronik MKII - OMIG1407,

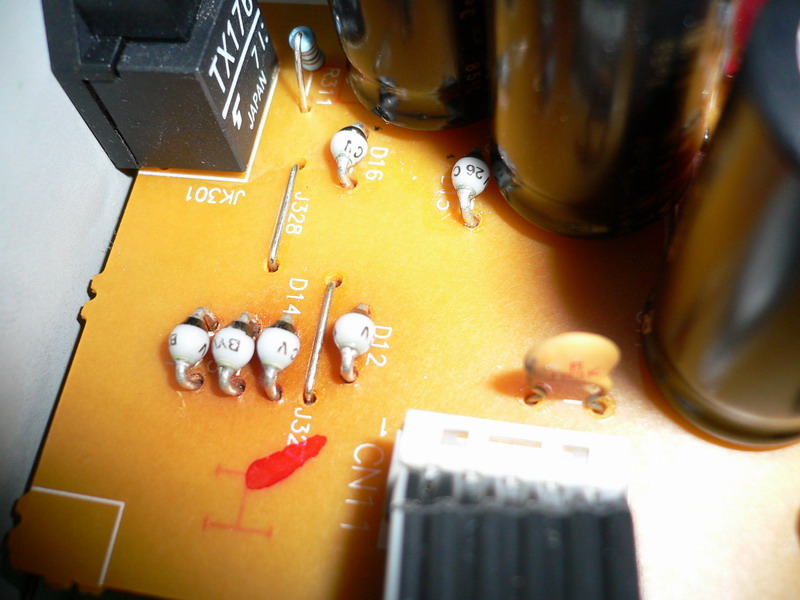

- wymieniłem diody na BYV26C,

- na przetworniku C/A, kościach przy transporcie i stabilizatorze napięcia, zamontowałem miedziane i aluminiowe radiatory,

- w transporcie i laserze nasmarowałem wszystkie tryby wazeliną techniczną,

- przykręciłem solidnie gniazdo sieciowe,

- między gniazdem sieciowym, a filtrem wstawiłem rdzeń ferromagnetyczny

Do tej pory wszystko zostało solidnie wygrzane. Jakość dźwięku jest dla mnie wystarczająco zadowalająca.

Płytki CD-R wypalam korzystając z programu "Burrrn" i nagrywarki BenQ DW1650, używając nośników Verbatim AZO i Pastel.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

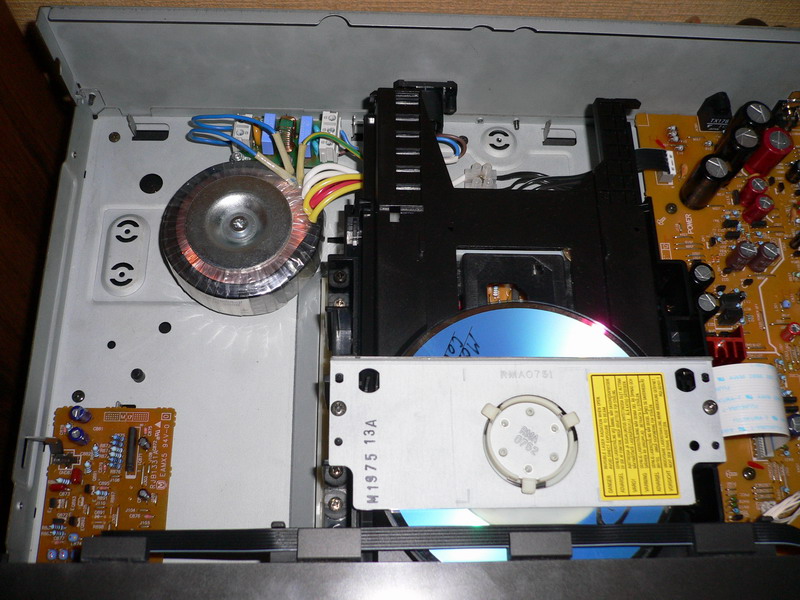

post-3167-100009526 1268751016_thumb.jpg

post-3167-100009527 1268751016_thumb.jpg

post-3167-100009528 1268751016_thumb.jpg

post-3167-100009529 1268751016_thumb.jpg

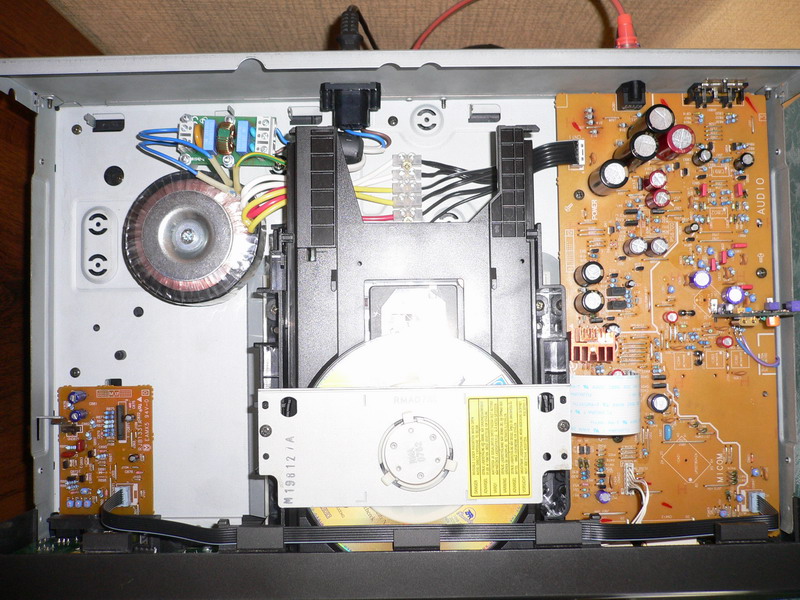

post-3167-100009530 1268751016_thumb.jpg

post-3167-100009531 1268751016_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 2 months later...

Witam. 670 nie tuningowałem ale grzebałem kiedyś w 580ce. Największą poprawa nastąpiła po zamontowaniu dodatkowego stabilizatora TT 5v do analogowej części DACa i zwykłego 7805 do cyfrowej. Zasilacze podpięte do tego samego trafa. Trzeba ściągnąć serwisówkę i rozdzielić zasilania DACa.

Jak byś chciał z niego wycisnąć maxa to daj do części analogowej Teddy Reg. (zaraz większość napisze, że ten CD nie zasługuje tak dobrego staba)



Odnośnie kondów, to najważniejsze są te kolo DACa najlepiej tam wsadzać na napięcie 50v i wyżej. (Lepsze wyniki soniczne)



Druga rzecz, widzę, że w trakcie sygnału masz jakieś czarne elektrolity. Są to BG? jeżeli stawiasz BG w tor sygnału to ja bym polecał Non Polary te czerwone.



Clocka trzeba zasilić z osobnego trafa, bo inaczej mocno sieje.



To tak na początek.

dalej możesz dać na wyjście OPA1632 i też różnica będzie bardzo odczuwalna.



Generalnie tunig trzeba zacząć od analizy schematu w 580 jest bardzo źle organizowano zasilanie, bez jego poprawy wymiana wzmacniaczy operacyjnych czy kondów mało daje.

Pozdrawiam.

Link to comment
Share on other sites

Laa83

Ja na początek zrobił by coś takiego:

1)



Wymień kondensatory c817,c818 i c834, c833 na:

1 - dobre olejaki

2 – Czerwone Bi polarne Balck Gate

3- na elnę silmik Bi pol załezy jaki kond tam masz.



oporniki r854/53 wymień na 47-68 om dobrej jakości

r851 i r852 zastąp zworą.



2)

c69/70 na Balck Gate

c823 i 825 to samo.

C801/802 Black Gate nie zmieniając pojemności

Technics tam zbytnio oszczędził dwa kondy na 4 przetworniki dla przykładu Yamaha CDX-900 ma 100uF/10v Black Gate na każdej nodze zasilania PCMa nu i gra odpowidnio.







3)

Układ IC303 noga 24 zasilanie. Daj tam osobny zasilacz z 7805 to jest RAM i może siać na pozostałe układy poprzez zasilanie.

c15/c16 na Elna DUOREX

c19/c20 na OS-CON

C 303 na OS-CON 100uF

To tak na początek :)

Link to comment
Share on other sites

ta kostka zasila się po tej linii co filtr cyfrowy i cyfra przetwornika. Więc sam zrób wniosek czy to będzie mieć znaczenie.

Kroki od 1 do 4 umieszczone w kolejności od najważniejszych zmiana do najmniejszych.



Te zmiany co opisałem nie wnoszą zasadniczą zmianę tylko polepszają konstrukcję w najważniejszych miejscach.

Jak chcesz wycisnąć z tego CD więcej to:

1. Zrób osobny zasilacz do analogu i rozdziel zasilanie analogowej części PCMa i oampów.

2. Zrób kanapki z kondów na nogach PCMów jak to radzi Marosik w wątku o NOS dac PCM56.

3.Wywal filtr cyfrowy Yamahi i ten Serial/paralel konwertor. Zamiast tego filtra wstaw tam CXD1244 lub DF7014 a dalej zwykła bramkę dla desymetryzacii.

4.Przerób analogówkę (możesz spróbować filtra S-K na początek), ostatni bufor AA możesz wywalić i dać tam bufor Nelsona na SK170 ma bardzo fajne brzmienie ( tylko ma być dobre zasilanie jest on czuły na jego jakość)

4.Można też usunąć kondensatory z toru i wstawić servo

5.Nu można jeszcze dać osobne zasilanie na silniczki. Ale to już tak na deser

pozdrawiam.

Link to comment
Share on other sites

kurde,sporo tego,nie wiem czy dam rade w tak głęboką ingerencje w tego cd,jeśli chodzi o cyfre jestem totalna noga:(

mam oddzielone zasilanie audio-cyfra i osobne trafo,stabilizatory parametryczne z filtrem na dzielniku,jako wzmaki oryginalnie były lm833,teraz nie wiem co tam jest-nie pamiętam

Link to comment
Share on other sites

Guest czubsi

(Konto usunięte)

Co wy pierniczycie ? Mylą się wam SL-PS770 i SL-P770 ! jeśli faktycznie kolega ma SL-P770 to żaden tam tani CDM ! To stara konstrukcja na PCM-ach jak 990-ka nie mylcie plastiku SL-PS770A/D. Zatem jeśli faktycznie kolega ma SL-P770 to nie rób w nim nic bo lasera nie dostaniesz - jest z nim chyba gorzej niż z soad70A czy laserami Pioneera ...

Link to comment
Share on other sites

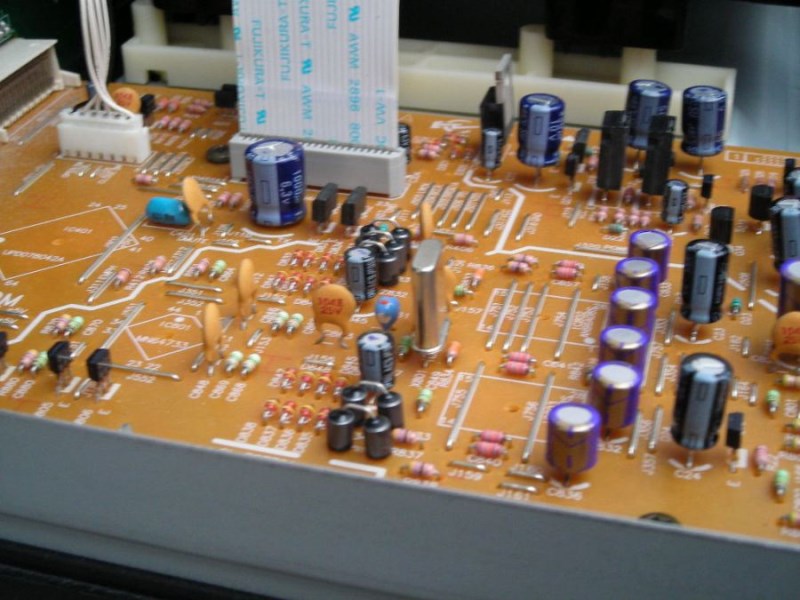

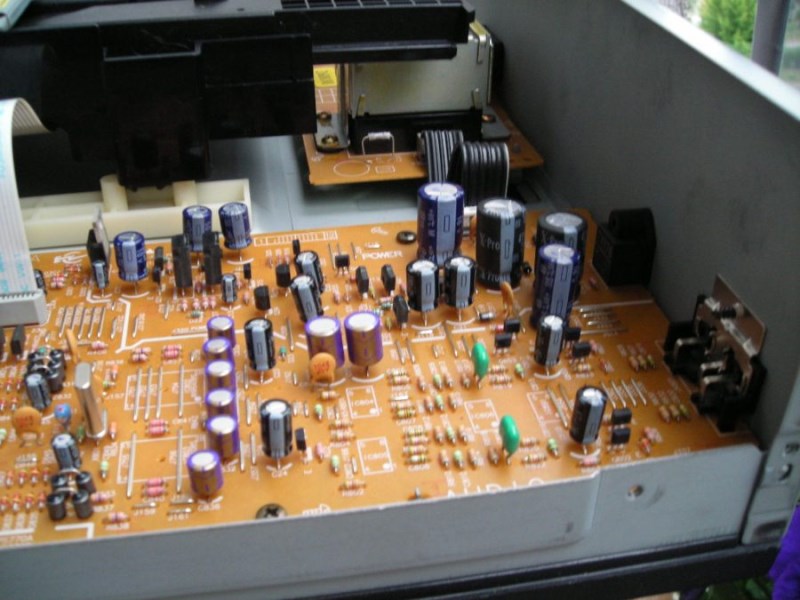

SL-PS770D

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-23223-100000003 1277144220_thumb.jpg

post-23223-100000004 1277144220_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

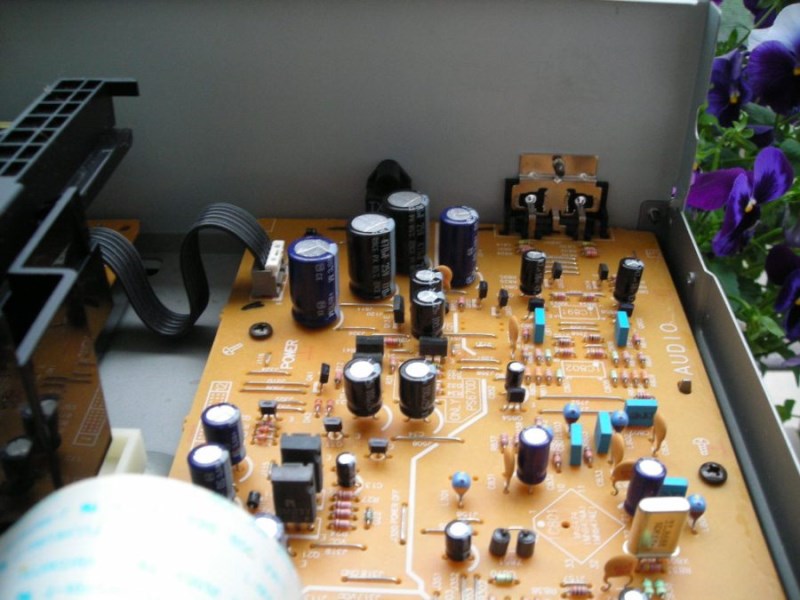

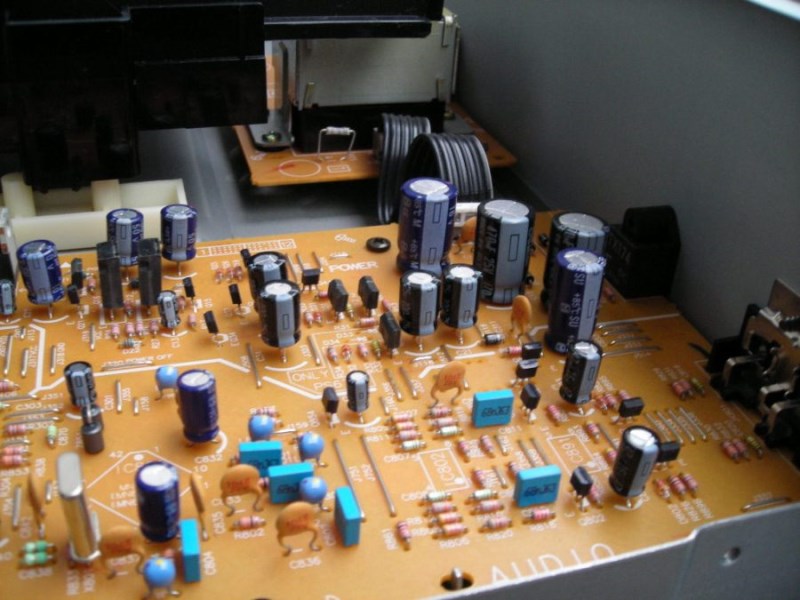

SL-PS670D

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-23223-100000100 1277144263_thumb.jpg

post-23223-100000001 1277144263_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

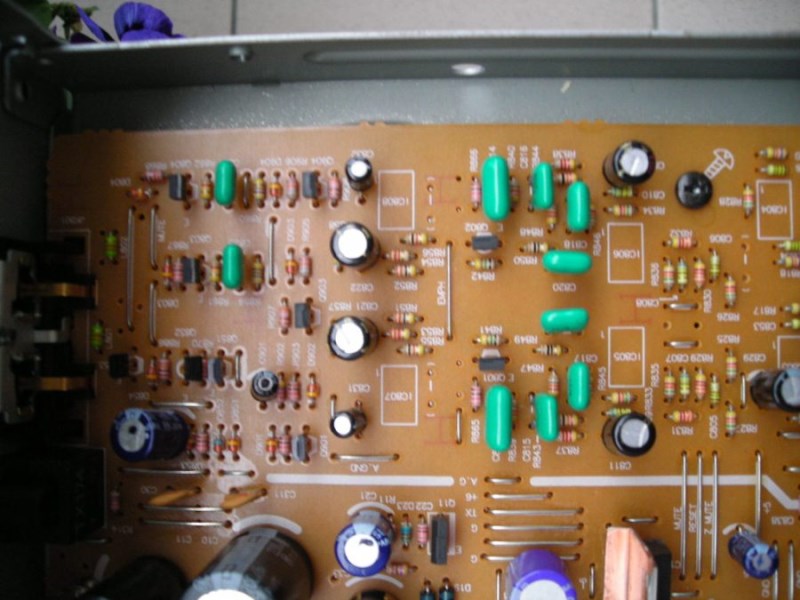

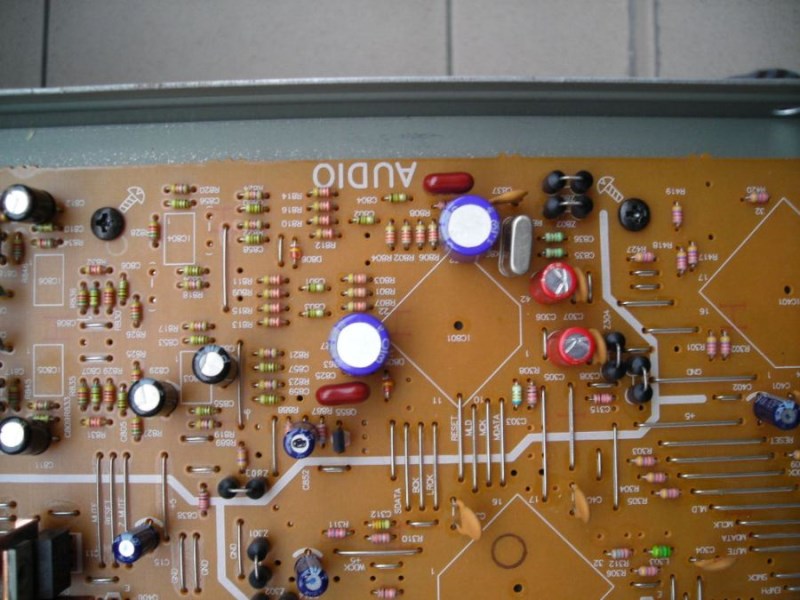

SL-PS70

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-23223-100000097 1277144291_thumb.jpg

post-23223-100000098 1277144291_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

SL-PS70

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

mój sl ps770a przed przeróbką

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
