Thorens TD318 - odnowienie


ahaja

Recommended Posts

Hola



Były inne modele, teraz będzie TD318, którą posiadam.

Plany:

- odnowienie plinty

- wymiana okablowania wewnętrznego w ramieniu

- pozbycie się kilku zbędnych złącz na drodze sygnału z wkładki do preampa



Sukcesywnie będę umieszczał informacje i zdjęcia z postępów prac.

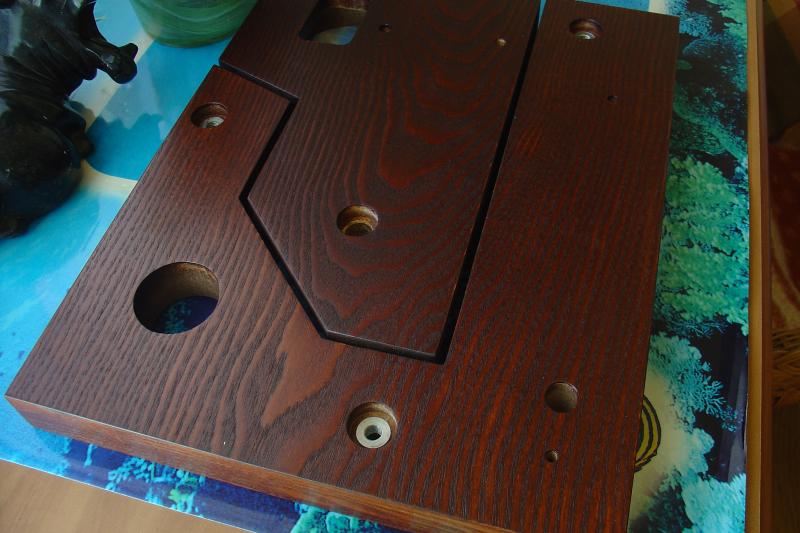

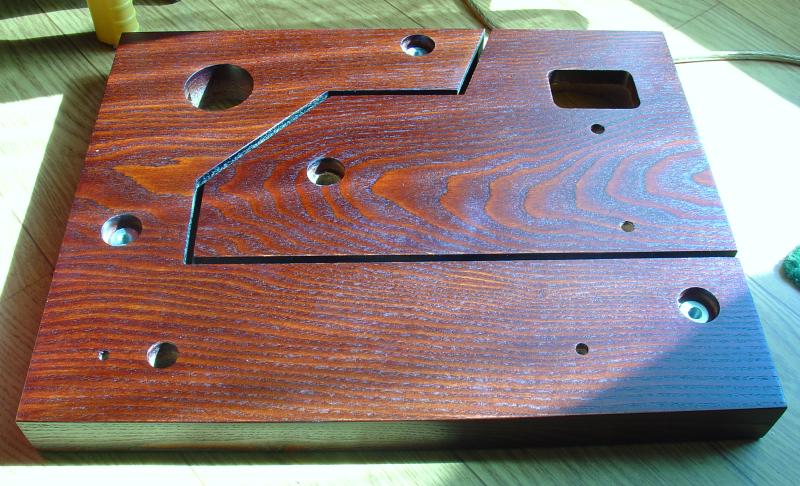

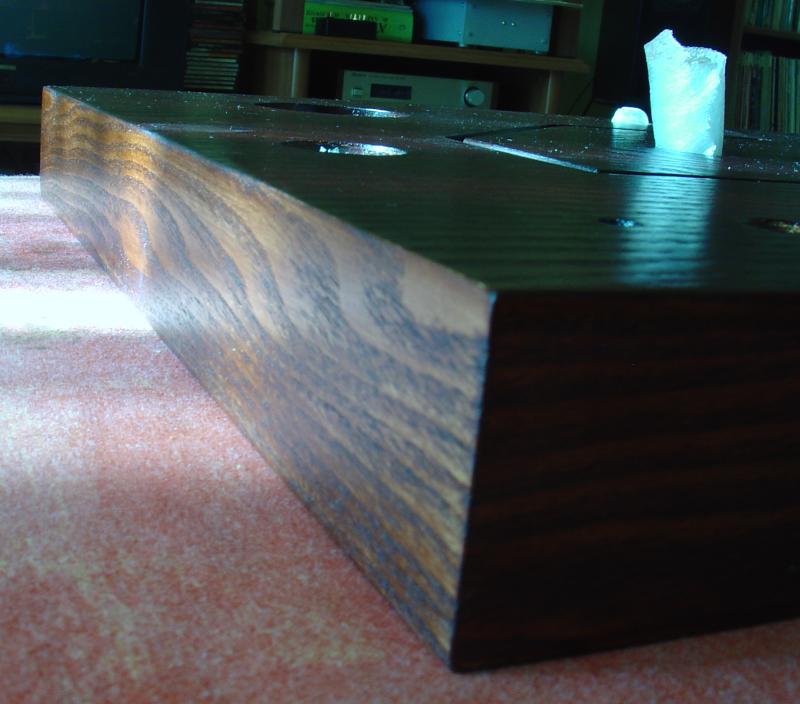

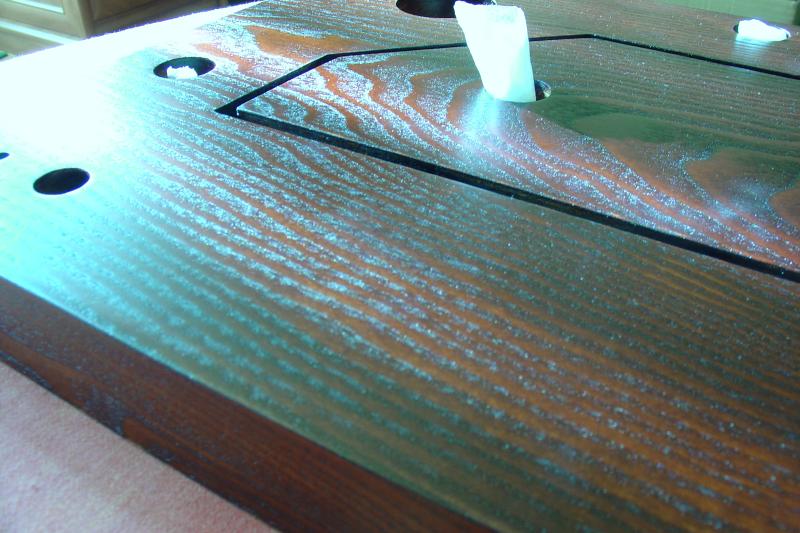

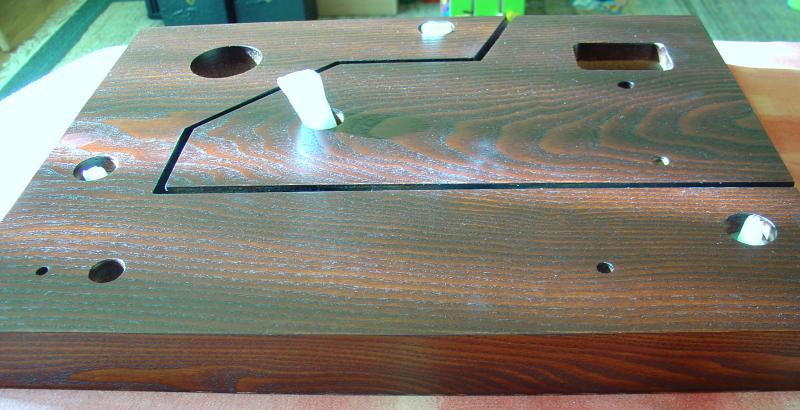

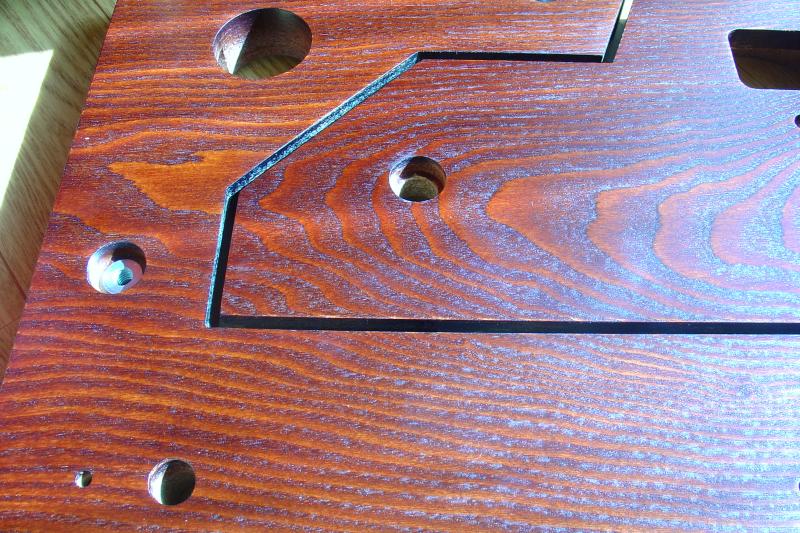

Na razie kilka zdjęć plinty przy różnym świetle.

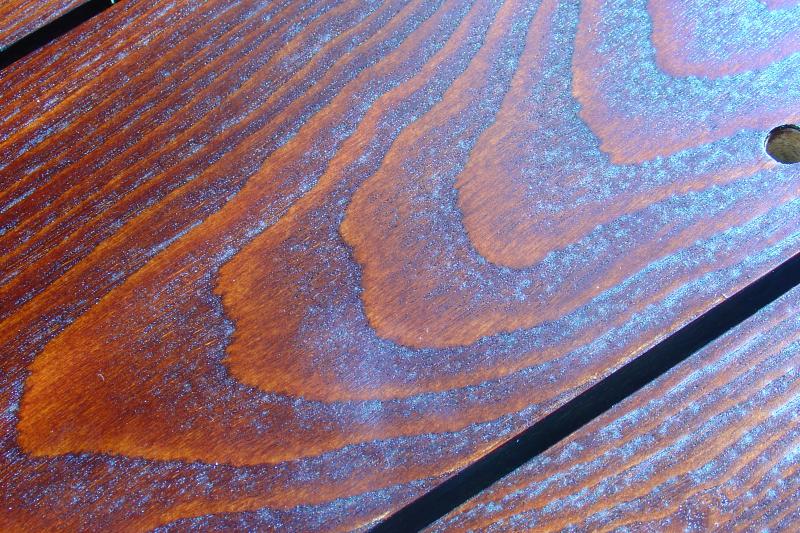

Nowy fornir, z bejcą i lakierem.

Efekt trochę przerósł moje oczekiwania, ale to chyba dobrze. :-)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-1494-100006099 1272453036_thumb.jpg

post-1494-100006100 1272453036_thumb.jpg

post-1494-100006101 1272453036_thumb.jpg

post-1494-100006102 1272453035_thumb.jpg

post-1494-100006103 1272453035_thumb.jpg

post-1494-100006104 1272453035_thumb.jpg

post-1494-100006105 1272453035_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

Tak - fornir.

Ja nie robiłem, nie mam w tej kwestii wiedzy.

Polegałem na fachowości kolegi.

Góra jak się przypatrzeć to widać, że jest położona z jednego liścia ... :-)



Pisałem o efekcie: bardzo chciałem uzyskać wygląd starego drewna ... i tak właśnie wyszło.

Dlatego jestem bardzo zadowolony.



K

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

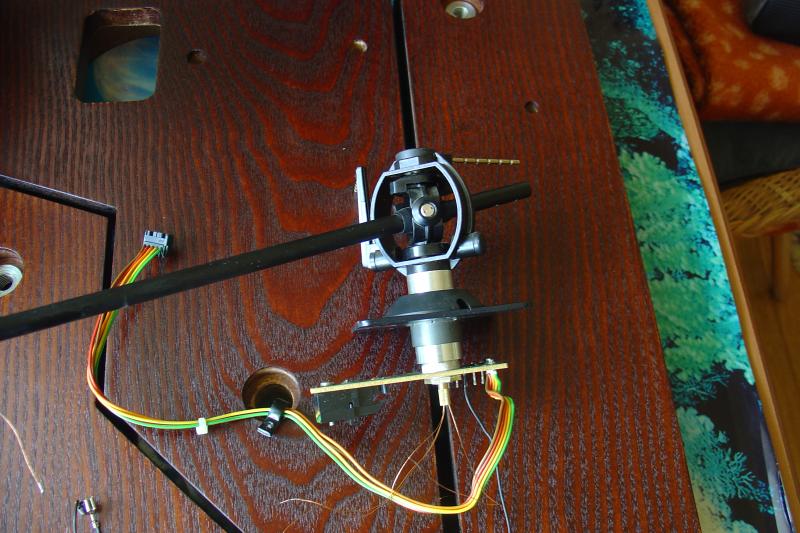

Postępy:

wyciągnięte ramię z osadzonymi nowymi kablami.

Oczywiście miedziane.

Oczywiście każdy z drucików tworzących przewód w swojej emalii.

Oczywiście - skręcanie ich to upierdliwa robota ... :-).

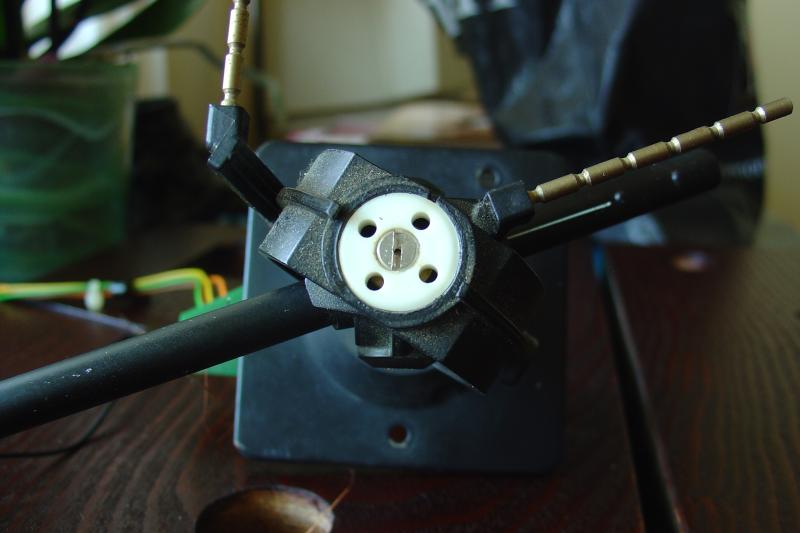

Jak wymieniam okablowanie to lubię sobie rozłożyć ramię. Od góry widać jedną ze śrub od łożyskowania.

Boczne śruby tzw śruby bezpieczeństwa lub jaskółki można odkręcić również. Wtedy wyciągnąć można rurkę ramienia. Tu uwaga - dobrze mieć klucz do tego :-).



Jak widać na zdjęciach końcówka z pinami została usunięta i nie pojawi się w dalszych odcinkach. Rzeczy zbędne należy eliminować.



K

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-1494-100005953 1272544293_thumb.jpg

post-1494-100005954 1272544293_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

i

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

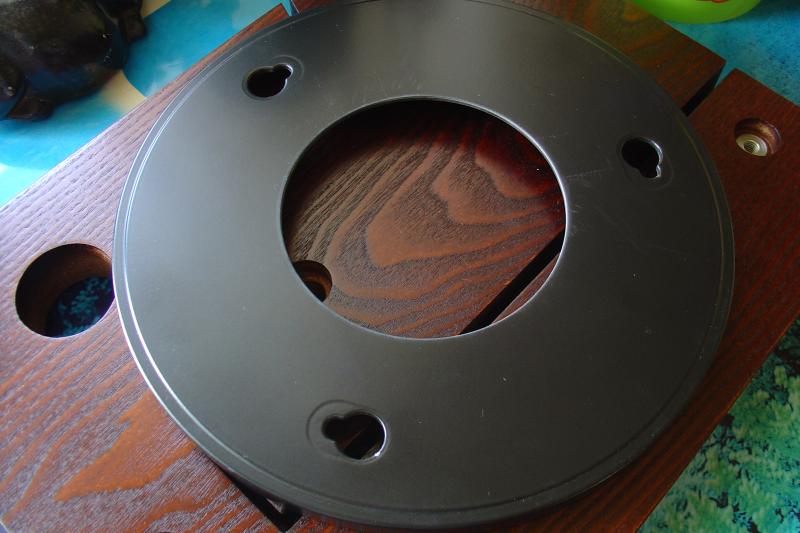

Talerz właściwy pomalowany proszkowo na czarny mat.

Subplatter zaopatrzyłem w trzy dość grube gumowe oringi umieszczone w wyfrezowaniach.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-1494-100005816 1272631093_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

Osadzenie ramienia:

gramofon był cały rozebrany do uszycia nowej szaty, a zapomniałem zaznaczyć sobie miejsca pod śruby mocujące ramię ... otwory zostały przykryte fornirem (to jesion, jak się dowiedziałem).



Należało zatem znaleźć właściwą pozycję.

Odległość spindle/pivot: 215,6 mm

Overhang: 16,4 mm

Razem 232mm



Po zmierzeniu zabraliśmy się za trasowanie otworów ... i tutaj mały szok: okazało się że w fabryce nie robili tego byle jak ALE DOKŁADNIE TAK JAK PODAJĄ W SPECYFIKACJI !!! Pozostaje tylko życzyć innym producentom gramofonów takiej jakości i dokładności wykonania.



Dodatkowo zważyliśmy przewody:

oryginalne łącznie z końcówkami od wkładki - 0,48g + 0,35g = 0,83g (bez łącznika, który jest usunięty)

ahajowe, 50cm (będą skrócone), nowe, grubsze przewody (5) - 1,75g



Pisałem tutaj 'My':

Alexander - dziękuję :-)



Zdjęcia 'zaś potem' będą. ;-)



Pozdrawiam K

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

Ciąg dalszy:

ze zdjęciami muszę się wstrzymać, brak słońca ...



Wczoraj w nocy poskładałem sprzęt i uruchomiłem.



Okablowanie wymienione. Jest tylko łącznik przy pinach do wkładki. Wszelkie inne połaczenia, złączki jak zamierzałem tak zlikwidowałem. Przewody z ramienia są polutowane bezpośrednio do przewodów idących do preampa. Przewód GND jest tylko podpięty do uziemienia ramienia, wyprowadzony na zewnątrz i zakończony krokodylkiem.



Poustawiałem to co trzeba: wysokość ramienia, setup wkładki zgrubnie, ustawiłem wyłączanie napędu i podnoszenie ramienia na końcu płyty.



Nowa oliwka w łożysku.



Z rzeczy, które dodałem od siebie: pod każdą śrubę silnika, pokrywy dolnej, płytki na której siedzi ramię podłożyłem małe 3mm(średnica wewn.)/1mm(grubość) oringi.



Po sprawdzeniu funkcjonowania wszystkiego włączyłem płytę.

Efektem jest ... nowy o co najmniej klasę wyżej grający gramofon.

Pukanie w stolik, plintę (!!!) nie robi na nim żadnego wrażenia.

Brak przydźwięków, niewiarygodny bas, stabilna, szeroka i głęboka scena. Czytelność wzorowa.

A to wszytsko ze śmiesznego Ortofona 510 ... :-))))



K

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

Tłumienie drgań, wibracji.

Do płytki ramienia dodam jeszcze gumy od góry.

W swoim SME też masz takie coś ;-).



Chciałem osadzić silnik w piance, jednak musiałbym wokół wyfrezować większy otwór ... zapomniałem o tym jak dawałem na stolarnię plintę. Silnika i tak nie słychać ... :-).

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

Jak mi ktoś podpowie gdzie mógłbym powiesić muzykę nagraną z niego to byłbym wdzięczny. Format, wielkość, jakość cyfrowa płyty sedesowej (cd).

K

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

  • 3 weeks later...

Tak, chcę wrzucić na jakiś serwer.



No, u mnie cały czas padało, brak dobrego światła. Zdjęcia chcę zrobić raz, bo będą wisiały też na thorensdept. :-)



K

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

Na razie:

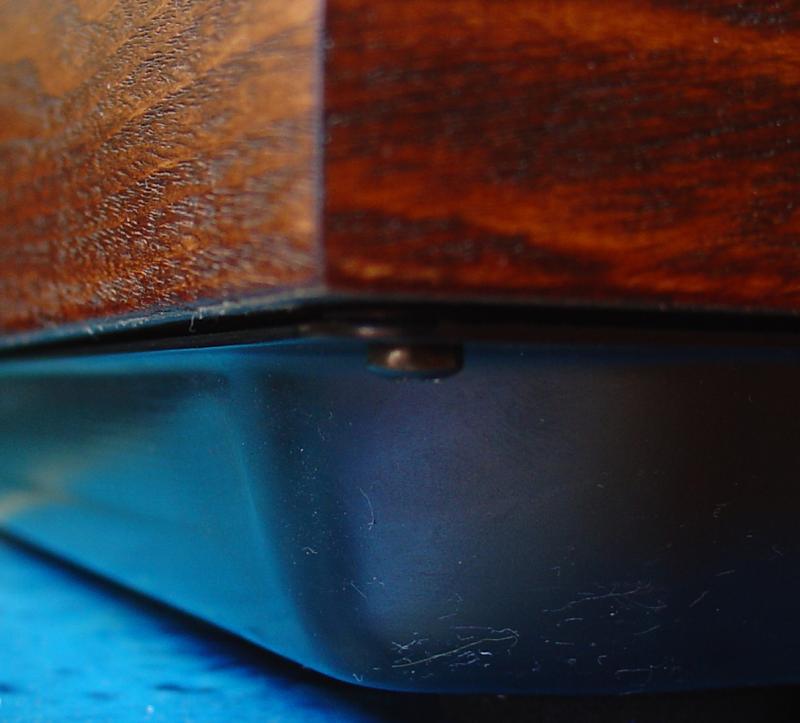

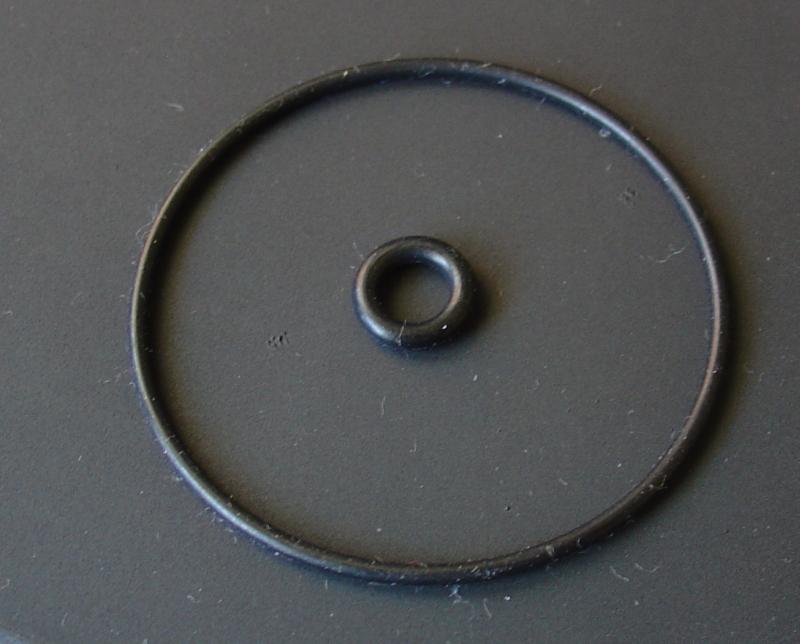

Między plintą a metalowym spodem (pod każdą śrubą) podkładka z malutkiego oringu.

Między podstawą ramienia a plintą pływającą taka sama mała podkładka. Ważne by dokręcając zachować równe odległości między nią a plintą. Dodatkowo pod śrubami też są podkładki - widoczne od góry podstawy ramienia (stożkowe).

Między silnik a plintę wcisnąłem 2 gumowe cienkie oringi.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-1494-100003091 1274879051_thumb.jpg

post-1494-100003092 1274879051_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

  • 2 months later...

Witam !

Bardzo podoba mi się ta przeróbka, jest very nice !

Ponieważ kilka dni temu stałem się posiadaczem TD318, przerabianego (u mnie ten gramofon ma płeć męską) przez Pana A.W. z Bydgoszczy, mam parę pytań:

- w jakim kolorze był poprzednio, czarnym ?

- czy masz schemat i rysunek PCB elektroniki ?

- czy jest sens odwzorowania plint ze sklejki, bo są chyba z MDF ?

- jeśli możesz, podaj średnice o-ringów do subplattera, jeśli nie, wezmę go do sklepu i sam dobiorę.



Ciekawostka: w moim były 2 elementy z ołowiu ok. 2 kg każdy, jeden nad motorem, drugi między płytką PCB, a solenoidem. To chyba Pan A.W. wstawił. Mogę w te miejsca wstawić kawały PB po 5-10 kg.Ale po co ?

Ten sprzęt i tak był cholernie ciężki. (Rama z dębu i dolna pokrywa ze sklejki 25 mm + ołowie).

pzdr

Link to comment
Share on other sites

Był w takim kolorze w jakim jest na zdjęciach.



Schematy są na vinylengine do ściągnięcia i na theanalogdept.



Nie wiem czy jest sens, tego nie robiłem. Jeśli będziesz robił to bardzo istotne jest dokładne umiejscowienie ramienia w stosunku do łożyska.



Nie znam średnic - najlepiej pojechać z subplatterem i dobrać na miejscu.



Nie wiem czy to dobry pomysł rezygnowanie z podstawy metalowej - to ekran.



K

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Link to comment
Share on other sites

Witam ! Dzięki ahaja !

Schematy są w service manual, który można kupić za $15, na VinylEng jest tylko user manual do 318, ale wykonałem reverse engineering i mam schemat. Okazało się, że elektrycznie jest taki sam, jak do 280 tki, który jest za free. Potrzebny, był, aby ewentualnie przeprojektować generator na kwarcowy oraz do sprzedaży ramienia, gdyż na tej samej płytce jest sterowanie silnikiem i ramieniem.

Ramię będzie SME3009, więc problem dokładnego umiejscowienia odpada, bo podstawa ramienia ma wzdłużną regulację.

Kupiłem ten sprzęt bez dolnej metalowej pokrywy, ale czy ten ekran taki istotny, śmiem wątpić. Mam w użytkowaniu TD 295 mkIV, którego dolna (i górna też) część plinty jest z MDF i zero problemów z przyźwiękiem, czy innymi zakłóceniami, a stoi na płycie wiórowej 2 cm, która leży na dużym zasilaczu do 6S33S.

No, ale, żeby było inżyniersko, przykręcę do podstawy stosowny arkusz blachy, na wszelki wypadek...

pzdr

Link to comment
Share on other sites

Witam !

Jeszcze jedno pytanko do ahaja.

Jakim klejem przylepił fornir Twój Kolega ?

W/g mojego rozeznania plinta w 318 jest oryginalnie pokryta plastikową dekorfolią udającą drewno brązowe lub, w moim przypadku, czarne. I stąd me pytanie, ponieważ normalnie fornir przylepia się do podłoża drewnianego, surowego, lub pokrytego tzw. obłogiem, czyli tańszym gatunkiem (olcha, sosna). W latach 80, gdy dostałem upragnione mieszkanie, wyfornirowałem zbudowaną własnoręcznie szafę 3 dzrwiową tudzież kilka małych. Był to jesion, ale w kolorze naturalnym, czyli jasnym.

Najtrudniejszy fornir do kładzenia (łamliwy), mimo namaczania. Wtedy lepiło się na klej kostny perełkowy (uwaga smród), dziś niektórzy tyż go używają, ale do klejenia do dekorfolii on się nie nadaje. No, ale dziś są jakieś kontaktowe itd, co wszystko lepią, czyli nic.

A, i jeszcze jedno, czy boki plint tyż są oklejone na nowo ?

Sorki za dociekliwość, ale nie ma kogo pytać...

pzdr
