Prosty WM_DAC Mk2

[ov_Darkness]

Nie dotkniesz dłużej niż 1-2s czegoś, co ma 60stopni. Łuk odruchowy aktywujący wycofanie dłoni aktywuje się przy ok 45 stopniach.



Jaki masz transformator?

Jeśli masz prawie 12V na stabie, to może się bardzo grzać. Może dokręć kawałek blaszki alu?



Ew. jest tak jak mówią Koledzy, masz gdzieś zwarcie.

Ja, po wprowadzeniu poprawek, zasugerowanych przez Kolegów nie mam problemów z przegrzewaniem się staba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Maja 2011 przez ov_Darkness

[Robertus]

eLKa

Z tym poborem prądu 0,6A to szczerze przesadziłeś :-) Cześć cyfrowa kości daca nie pobiera nawet 10x mniej, bo 40mA.

W sumie to wszystkie stabilizatory na układach złożonych przeze mnie są jedynie letnie, a jedynie U7 lekko ciepły. (Napięcia na ich wejściu 14,1 V)

W dodatku są to staby o mniejszych stratach.



m0ty1

Objaw u ciebie z tym U6 ewidentnie wskazuje na uszkodzenie tego stabilizatora, ewentualnie jakieś mikro zwarcie na płytce czy uszkodzony kond C44.

Zwłaszcza, że ponoć po wylutowaniu cewki U6 nadal się tak grzał - a wtedy nie jest obciążony.



Napięcia stałe na wyjściach przetwornika są w porządku, czyli duże prawdopodobieństwo, że scalak sprawny.

Sprawdź tam jeszcze napięcia na nogach 11 i 18 względem masy - kondy C17,C19. Powinno być 2,5V

Przy prawidłowej pracy na odbiorniku WM8804 (rezystory R3,R4,R5 choć są do zasilania) potencjał od strony układu powinien być ok 0,1V.

Przy uwalonym odbiorniku zawsze było jakieś napięcie powyżej 1V.



Zastąp tego U6 nowym, zmień "na pałę" C44. Odlutuj tą cewkę L3.

Jeśli bez obciążenia na nowym będzie napięcie ok. 3,3V i nie będzie on gorący, możesz wtedy zasilić układ. (wlutować cewkę L3)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eLKa]

WM8742 nie powinien pobierać z tego stabilizatora więcej niż 80mA (i to już jest duży zapas);

z doświadczenia wiem, że przy 6 v spadku napięcia na stabilizatorze w obudowie TO220 przy prądzie pobieranym przez układ ok. 500mA obudowa stabilizatora nagrzewa się do ok. 80-ciu stopni (bez żadnego radiatora w pozycji pionowej na krótkich nóżkach)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

Pytanie teoretyczne: czy byłby jakiś zysk na jakości, gdyby zasilać DAC'a z baterii SLA? Coś takiego chyba robi RWA.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pyza666]

Nie wiem czy jest sens zasilać z baterii układ który pobiera tak mało prądu, wzmacniacz zasilany z baterii to co innego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

Hmmm. Nie rozumiem, co ma pobór mocy do rzeczy.

Chodzi mi o to, czy DAC jest na tyle wrażliwy na jakość zasilania, żeby taka operacja miała sens.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pyza666]

Moim zdaniem akumulatory w audio stosuje się dlatego, że potrafią szybko oddać prąd, szybciej niż transformator (stąd kondensatory) i ma to znaczenie w układach które tego prądu potrzebują dużo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kabturek]

Ale też stosuje się po to żeby nie przenikały zakłócenia z sieci elektrycznej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pyza666]

Ale też stosuje się po to żeby nie przenikały zakłócenia z sieci elektrycznej.



Zgadza się ale myślę że i tak nie ma sensu stosować ich w tym układzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

Po długim weekendzie zadzwonię i dowiem się co i jak ....



jakieś wieści?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

W tym tygodniu PCB mają być u mnie. Pewnie w przyszłym u Was.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

Świetna wiadomość

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stero]

Czy do wyjścia napięciowego WM czy AK do lampy nie dobry byłby transformator międzystopniowy TZ12L/10k/10k/30Hz-35kHz firmy Audioinstrument z Rosji? Kosztuje około 60zł i przy zbiorowym zamówieniu przesyłka pewnie będzie tańsza.McGyver poleca odpowiedni Sowter 3232C, ale on jest dużo droższy. Na pewno będzie lepszy, niż tani LTR-110, przy którym się dużo traci na małej impedancji.Mam teraz LTR-110 w szereg z rezystorami w DAC Pkrecz WM8740 +wtórnik ECC88, ale wolałbym rozwiązanie z dokładnym dopasowaniem traf.

Pozdrawiam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kabturek]

jakie ma rozmiary analogówka ?

Zabieram się za obudowę co zwykle jest najtrudniejszą sprawą więc wole już teraz zacząć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Celdur]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



19x14cm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kabturek]

Dzięki, zapomniałem już o tym poście.

Niezła wielkość- gdzie ja to zmieszcze ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

Kabturek: dla takiego spretu to tylko modushop. Drogie, ale piekne puszki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

W tym tygodniu PCB mają być u mnie. Pewnie w przyszłym u Was.



Jak wyszły pcb? może jakieś zdjęcie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Nie wiem jak wyszły PCB , bo ich jeszcze nie ma :((( Czekam na nie tak jak Wy, ale tradycyjnie sprawa się przedłuża :(((

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eLKa]

MERKAR?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arteqqqgo2]

Szuflandia. tutaj żadnemu krasnalowi się nie spieszy, i nie opłaca:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kekon]

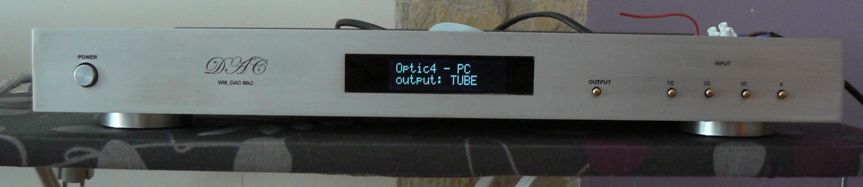

Też zabieram się za budę do daca. Dorwałem stary analogowy tuner SONY będzie z niego dobry domek :) .

Najtrudniejsza sprawa czyli płyta czołowa i sterowanie już z głowy.

Teraz myślę jak zmieścić wszystko żeby miało to jakiś sens, bo niby miejsca dużo...ale i tak jest ciężko je zagospodarować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barubar]

Ma ktoś może odstąpić płytkę daca + ewentualnie analogówki?



A może otworzymy nowe zamówienie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

@kekon: jak rozwiązałeś sterowanie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kekon]

@kekon: jak rozwiązałeś sterowanie?



Atmega + kilka przekaźników + pierwszy program w życiu.

Ogólnie żadnych cudów: 4 wejścia (w tym 1 optyczne), przełączanie pomiędzy analogówkami (ta oczekiwana lub lampa),

załączanie napięcia anodowego z opóźnieniem 30sec. , załączanie zasilania i oczywiście obsługa pilota RC5.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Ma ktoś może odstąpić płytkę daca + ewentualnie analogówki?



A może otworzymy nowe zamówienie?





Miałem kilka zapytań w sprawie nowego zamówienia. Umówmy się tak ... Doprowadzę to zamówienie do końca na TIP TOP i pomyślimy o II edycji - jak będzie zainteresowanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

Miałem kilka zapytań w sprawie nowego zamówienia. Umówmy się tak ... Doprowadzę to zamówienie do końca na TIP TOP i pomyślimy o II edycji - jak będzie zainteresowanie.



a z zakładu dalej echo, czy może podali jakąś bliżej określoną datę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Zdecydowana większość PCB wysłana

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mate_ous]

Super! Czy wraz z płytkami wysłana została dokumentacja? Jeżeli nie, to gdzie można ją zdobyć?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

na alle pojawiły się WM8741 w niezłej cenie
