Prosty WM_DAC Mk2

[ov_Darkness]

Aaaaaa! Ależ mnie świerzbi lutownicaaaaa!!!!! o_O

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertus]

Główne kondy w zasilaczu przy zasilaniu zmiennym 2x24V z trafa spokojnie wystarczą na 35V. Jednak przy nieco większym muszą być już na 50V. (Napięcia z trafa to od 2x20V do 2x28 maks)



Układ z potencjometrami to dziwne rozwiązanie MBLa do korygowania offsetu na wyjściu (który i tak jest minimalny) i nie ma potrzeby tam grzebać. Nie ma tam kondów wyjściowych na anlogówce.

Za dacem CS4396 sprawowało się dobrze.

Jednak przy lekkim dodawaniu napięcia na wyjściu naszej kości WMa rosną znacznie zniekształcenia, Co sprawdzałem szczególnie na 8741.

Ale to naprawdę jeszcze nic. W ten sposób uwaliłem podczas któregoś załączania całkowicie dwa drogie WM8741 oraz uszkodziłem jednego WM8742.

Dlatego w żadnym wypadku prosze nie eksperymentować !!!

To ewidentnie układ pracowany pod przetwornika CSa. Został na płytce, przy projektowaniu, ale jego miejsce nikomu nie wadzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wzrok]

Płytki dotarły - dziękuję. Proszę o dokumentację.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertus]

Listy części w większości rozasłane, jeśli jakieś wątpliwości proszę na PW.



Apel do tych, którzy posiadają pocztę na gmail-u, proszę sprawdzić czy załącznik nie wyladował w spamie. Mam informacje że ich głupi system interpretuje te wiadomości jako spam.

Przepraszam też jeśli omyłkowo wysłałem jakiś sąsiedni plik w załączniku, bo chyba tak się zdarzyło :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Robert, ja mam pocztę na gmail'u i do mnie nic nie doszło. Spam'u również brak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertus]

Widocznie odrzucił, bo na pewno wysyłałem. Wyślę w takim razie ponownie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

Widocznie odrzucił, bo na pewno wysyłałem. Wyślę w takim razie ponownie.



Ja znalazłem w spamie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daru0105]

Ja znalazłem w spamie na gazeta.pl

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Już jest, dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

filtr na gmailu rozpoznał jako spam. Prawdopodobnie ze względu na gołego Excela w załączniku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jamelo]

Do mnie nic nie doszło. Ani w spamie ani w koszu.



Najlepiej wszelkiego rodzaju załączniki spakować jakimś programikiem typu RAR Zip itp., wtedy nie ma problemu z dojściem do adresata.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

Jako, ze podjąłem się kompletowania części do MSS, proponuję wspólne zamówienie

kompletu części do analogu.



Poniższy cennik nie dotyczy osób, które brały udział w zamówieniu kondensatorów i opampów, dzieli się na 3 części (półprzewodniki, kondensatory i rezystory)



komplet półprzewodników i przekaźnik, to ok 80PLN z czego ponad 50PLN to AD797.

Policzyłem opampy i staby (National) z Farnell'a.



Komplet rezystorów do analogu z rezystory.net będzie kosztował ok 35PLN (poniżej) (Vitrohm (większość), Dale, Draloric, Beyschlag, Allen Bradley, jak najciaśniejsze tolerancje (1% i poniżej, węglowe 5%)



Komplet kondensatorów, to znacznie trudniejsza sprawa, muszę to jeszcze przeliczyć i poszukać źródeł.







Myślę, że czas już zacząć tworzyć listę w układzie:

Lp., nick, R-1 (rezystory - 1kpl),Cp-1 (jak Kondy pełne lub m- jak małe (bez zamawianych wcześniej) - 1kpl), Sp-1 (jak półprzewodniki pełne lub małe, bez opampów zamawianych wcześniej)





1. ov_darkness, R-1, Cm-1, Sm-1

2.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Maja 2011 przez ov_Darkness

[andrejos1]

sprawa z zamowieniem czesci nie jest taka latwa. ja spedzilem prawie caly dzien aby wszystkiego poszukac a nie znalazlem na necie nastepujacych rzeczy:

1) 9k1 weglowy pojemnosciowy (w rezystory.net nie ma)

2) kond. 180nf nie ma nigdzie (mnie udalo sie je zdobyc w nowym elektroniku - lecz nie jest to wima lecz inny MKT)



poza tymi czesciami zamowilem juz wszystkie lecz sciagalem je az z 6 źródeł. oczywiscie posiadam czesci z wczesniejszego zamowienia na analog.



ov_darkness proponuje zaopatrzyc sie w rezystory z farnella. ja zakupilem tam welwyny 1% oraz 0.1% - moze troche drozej ale to sa bardzo dobre rezystory (widac uz po samej jego budowie a i nóżki nie sa robione z druta stalowego a są niemagnetyczne)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

Nie ma problemu, jeśli to pasuje zamawiającym, to dla mnie nawet wygodniej :)

Tylko coś nie widzę węglowych.

[edit]: znalazłem.



Co do 9k1 to znalazłem i węglowe i objętościowe, ale dwa różne ;P

Może niech się @Robertus wypowie, czy wiele zła wyrządzi użycie zwykłego metalizowanego?

Są fajne 9k1 w Farnell, ale 110PLN, bo trzeba sciągac z USA.

SKU:

1128855

1144276

1129758

Swoją drogą, jakbyśmy wzięli wszyscy, to by wyszło po poniżej 2PLN na głowę.



Kondensatory już mam policzone, teraz tylko muszę znaleźć najlepiej jedno źródło dla wszystkich wartości.



Swoją droga jak patrzę na te płytki i ogrom pracy przy kompletowaniu elementów, to słowo "prosty" w temacie wątku zaczyna mi się wydawać ironiczne :]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Maja 2011 przez ov_Darkness

[audiophill666]

prace w toku :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

wydaje mi sie ze jesli nie montujemy ukladu offsetu (zaznaczone czerwoną kropką na zapożyczonym zdjeciu kolegi) to tez nie montujemy elementow zaznaczonych czerwoną obwódką (gdyż elementy te są dedykowane do ukl. offsetu



wydaje mi sie ze jesli nie montujemy ukladu offsetu (zaznaczone czerwoną kropką na zapożyczonym zdjeciu kolegi) to tez nie montujemy elementow zaznaczonych czerwoną obwódką (gdyż elementy te są dedykowane do ukl. offsetu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

wydaje mi sie ze jesli nie montujemy ukladu offsetu (zaznaczone czerwoną kropką na zapożyczonym zdjeciu kolegi) to tez nie montujemy elementow zaznaczonych czerwoną obwódką (gdyż elementy te są dedykowane do ukl. offsetu





fakt, zmarnowane elementy.. tak to jest jak się pracuje bez schematu, a topologii płytki wcześniej się nie przyjrzałem..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

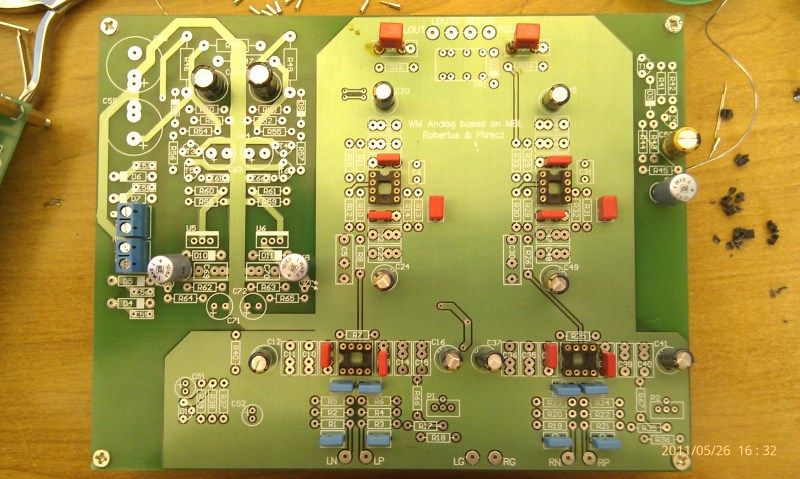

A ja polutowałem na razie to, co mam. Z resztą poczekam na zbiorowe zamówienie, do którego wspólnie z @mate_ous zapraszamy :)



Przy okazji pytanie do @Robertus:

Skąd wytrzasnąłeś kondy MKT 180nF w takim rastrze?

Czy takie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) się nadają?

Jeśli nie, to proszę o linka, bo jest to ostatni element, którego nie mamy skąd wziąć.

Do reszty mamy skompletowane komponenty, czekamy tylko na chętnych :)



Przy okazji: rezystory Panowie Szlachta życzą Welwyn, Dale, (oba z Farnell) czy Vitrohm (+ kilka innych)z rezystory.net?



EDIT: zapomniał bym o eyecandies! ;P

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Maja 2011 przez ov_Darkness

[Robertus]

Takimi "syfistymi" kondami jak na zdjęciu nawet sobie głowy nie zawracaj, bo szkoda kasy na nie. Ale przedewszystkim szkoda zepsucia brzmienia. To najgorszy badziew.

Kondy przy opracyjnym dobierane są skrupulatnie. Od ich rodzaji i stosunku pojemności zależy jak to zabrzmi. Jak już mówiłem ja poszedłem na kompromis i postarałem się zatosować rodzaje kondów w miarę dostępne, które podałem w liście, by to dosyć dobrze zabrzmiało i było dostępne.



W MBLu były jeszcze inne rodzaje o mniejszej pojemności, ale na tej płytce z zakladu brzmienie z takimi watościami, choć dobre, to i tak nie mój typ brzmienia.

Pisałem, by zapomnieć o orginalnych cześciach np. siemensach MKP, bo nigdzie ich nie mogłem dostać. Linu nie znalazłem.

Miałem łatwione multum wartosci i rodzaji, ale z USA za przysługą znajomych.

Radzę się dostosować do podanych w spisie, ewentulanie licząc się trochę ze zmainą brzmienia można wstawić 150nF.



Informwałem o tym, ale jeszcze raz ostrzegam by nie montować układu z D1 i elementów mu towarzyszących.

Jak oznaczono na czerwono w

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) na zdjęciu.

Niektórzy robią niektóre rzeczy bez przemyślenia. A w spisie jest również wryraźie zaznaczone i opisane. To tyle w temacie. W przecinym wypadku kość WMa może się nieodwracalnie uszkodzić. Co miało miejsce kilka razy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

ov_Darkness

Po co na PCB dałeś podstawki do oampów?

Przecież nie będziesz kombinować w tym analogu z wsadzeniem tam różnych kostek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

Dlaczego nie?

Poza tym podstawka w niczym nie przeszkadza, a nie grzeje się niepotrzebnie delikatnej i piekielnie drogiej kostki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertus]

To racja. Jednak NE5534 jakby lepjej brzmiał bez podstawki, a przedwszytkim lepjej oddaje ciepło w druk. Bo te wersje NE o zwiększonym slev rate trochę mocniej się grzeją.

Natomiast AD797 w ogóle jest delikatny i nie warto go czasem nieświadomie przegrzewać. Dlatego radzę wam NE5534 wlutować bezpośrednio, natomiast AD797 umieścić w precyzyjnej podstawce.



Albo najlepjej bez, ale jeśli ktoś lutuje szybko i posługuje się lutownicą ze stabilizacją z ustawianą temperaturą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

Ja napieram zwykłą oporówką, chociaż uważam, że lutuję dość sprawnie, to wole nie ryzykować. :)

Robertus, mógłbyś zdradzić szczegóły 180nF? Czy ten, który wrzuciłem wcześniej jest ok, czy jakiś inny byłby lepszy?

Jeśli tak, to jaki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rogalaf]

W rezystory.net jest kond MKT 180nF firmy FACO

Jaka jest jego wartość soniczna w stosunku do WIMA ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

tu przede wszystkim chodzi o raster. Na płytce jest 5 lub 7.5mm, a Wimy mają 15... o_O

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

W rezystory.net jest kond MKT 180nF firmy FACO

Jaka jest jego wartość soniczna w stosunku do WIMA ?



właśnie dziś do mnie dotarły też te 180nf z rezystory.net - wygladaja ładnie:) znaczy sie obudowa podobna do wimy tyle ze kolor taki popielaty.

tylko właśnie jak się one mają do wimy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mate_ous]

A czy przypadkiem Wima nie oznacza symbolem MKS kondensatorów typu MKT?



Znalazłem Wimy 180nF MKS2 na 50V z rasterem 5mm, ale jeszcze nie znam ceny;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

raczej nie inaczej:



The third letter indicates the dielectric film used



"S" = Polyester / PET (other manufacturers are using "T")

stąd:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) będą pasować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Maja 2011 przez ov_Darkness

[Borcik]

Myślę, że czas już zacząć tworzyć listę w układzie:

Lp., nick, R-1 (rezystory - 1kpl),Cp-1 (jak Kondy pełne lub m- jak małe (bez zamawianych wcześniej) - 1kpl), Sp-1 (jak półprzewodniki pełne lub małe, bez opampów zamawianych wcześniej)





1. ov_darkness, R-1, Cm-1, Sm-1

2. borcik, R-1, Cm-1, Sm-1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jervas]

Myślę, że czas już zacząć tworzyć listę w układzie:

Lp., nick, R-1 (rezystory - 1kpl),Cp-1 (jak Kondy pełne lub m- jak małe (bez zamawianych wcześniej) - 1kpl), Sp-1 (jak półprzewodniki pełne lub małe, bez opampów zamawianych wcześniej)





1. ov_darkness, R-1, Cm-1, Sm-1

2. borcik, R-1, Cm-1, Sm-1

3. jervas, R-1, Cm-1, Sm-1
