Clone ACCPHASE E-550

[woyteksirocki]

Tomku a co z płytkami do protectora ??

[kogutaudio]

Szukam zestawu oryginalnych tranzystorów do E-550. ( może byc na jeden kanał )

[tomek0104]

Wszystkie pcb będą czyli Protektor ,selektor ,pre -e308 no i pcb do e-550 .

[nick30]

pcb mojego daca 4x ad1955 którego niedługo będę uruchamiał.



też już wątpiłem. Ale fajnie, że się jednak udało.

Podnieś trochę kulisy. Jaki odbiornik, czy jest procek? Jestem bardzo ciekaw.

[woyteksirocki]

Troche z innej beczki w watku 350 chlopaki zajęci są zbiorowym zamówieniem na p-4100 itp. Ale wyszła propozycja żeby dorobić sterownik wskaźników wychyłowych na nieszczęście temat narazie umarł.

Co wy na to ? Może jest jakiś sprawdzony układ który by się nadawal do tego celu?

[tomek0104]

_{Na płytce protektora jest układ do sterowania wskaźnikami oraz softstart} .To sprawdzony układ i działa niezawodnie .

[freedi]

Czy to ten sam uklad,ktory robilismy dla e 406?

[tomek0104]

Tak to jest ten sama pcb co w 406 ale poprawiony jest sofstart

[wieslawa]

tomek0104

Tak to jest ten sama pcb co w 406 ale poprawiony jest sofstart





Czy na TA7318 ? ,tylko gdzie go dorwać -takiego co by działał

Edytowane 21 Lutego 2013 przez wieslawa

[c5z06]

Witam

Czy jest szansa kupienia PCB do E-550 bez żadnych błędów wraz z parowanymi tranzystorami no i PCB protektora ?



Może jakieś grupowe zamówienie na PCB ?

[niemand]

Witam

Czy jest szansa kupienia PCB do E-550 bez żadnych błędów wraz z parowanymi tranzystorami no i PCB protektora ?



Może jakieś grupowe zamówienie na PCB ?



Podpinam sie pod pytanie.

[avs]

Witam serdecznie.



Pozwólcie, że się pochwalę swoim klocem:) Projekt praktycznie na ukończeniu. Pozostało powiercić otwory w tylnym panelu i można grać. Może za jakiś tydzień będę mógł coś napisać w temacie dźwięku.



Trochę danych:

- prąd spoczynkowy ustawiony na jakieś 480mA (68mV) w punkcie pomiarowym

- temperatura radiatorów w granicach 43 stopni Celsjusza

- DC offset na wyjściu poniżej 1mV

- obudowa Modushop 5U 300mm

- transformator 700VA,

- 2x47000uF.

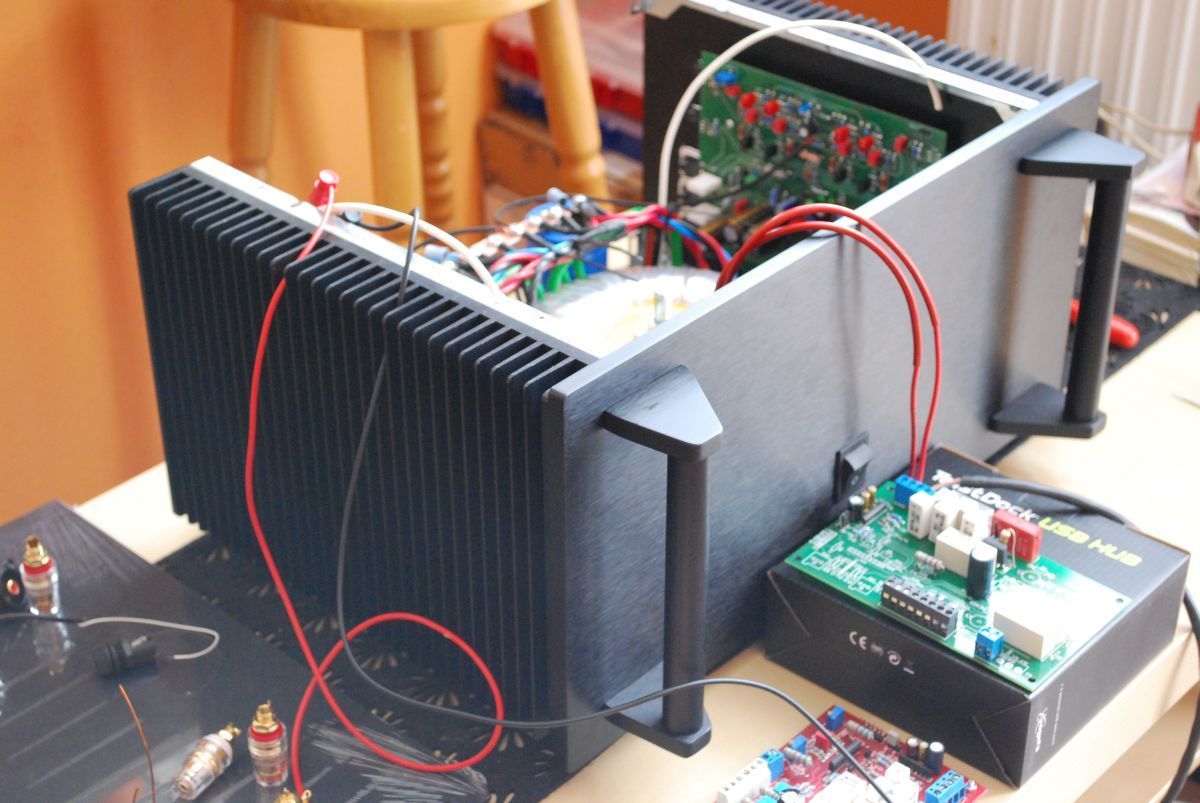

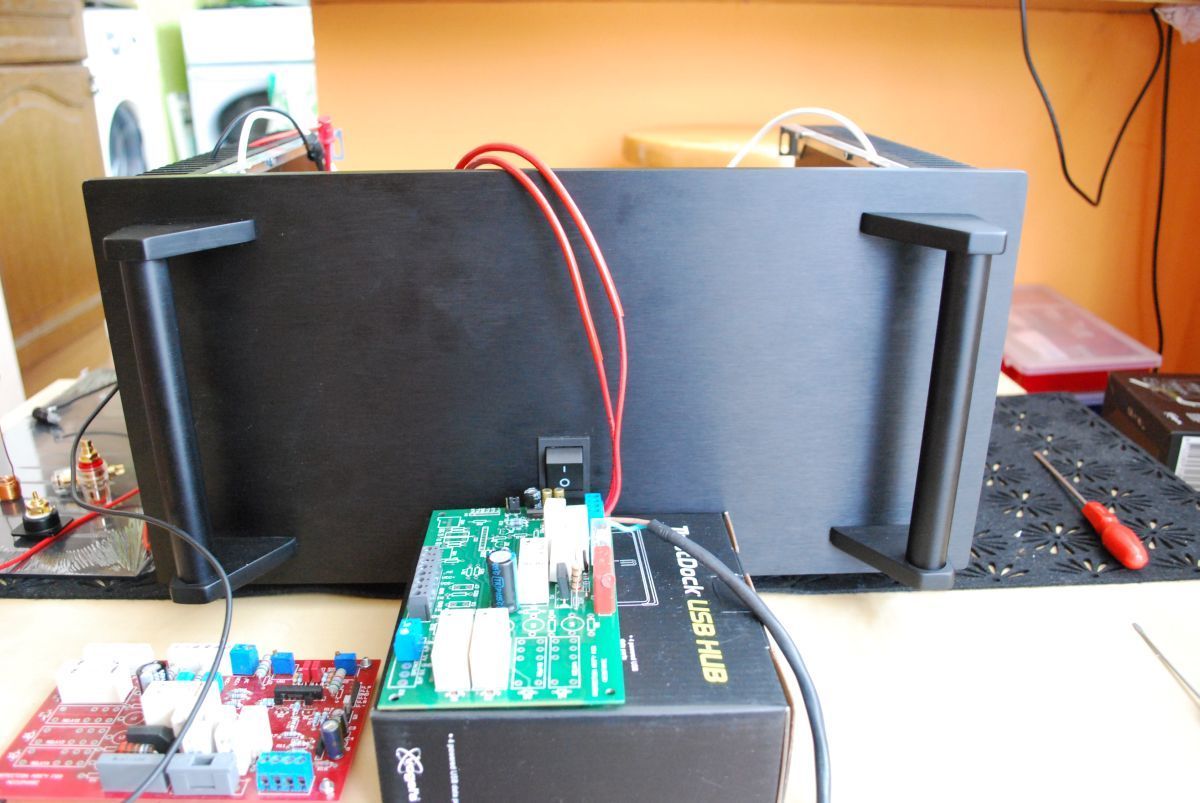

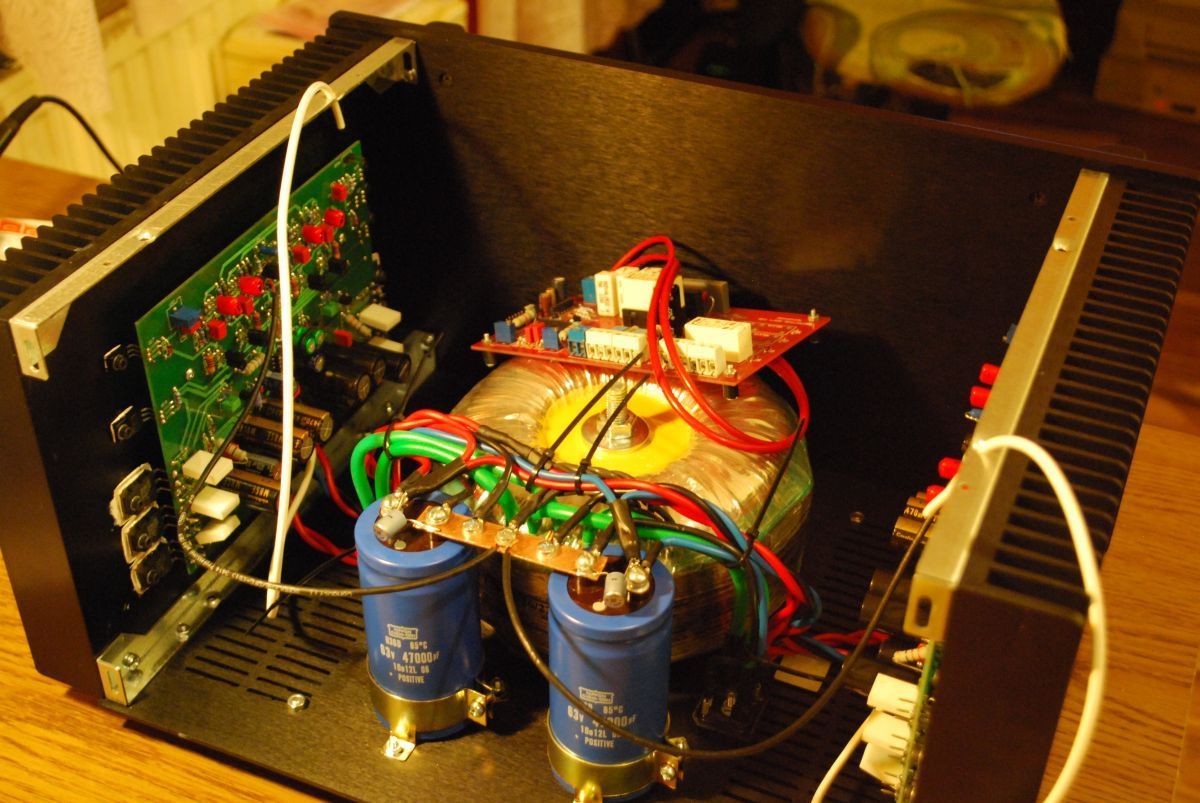

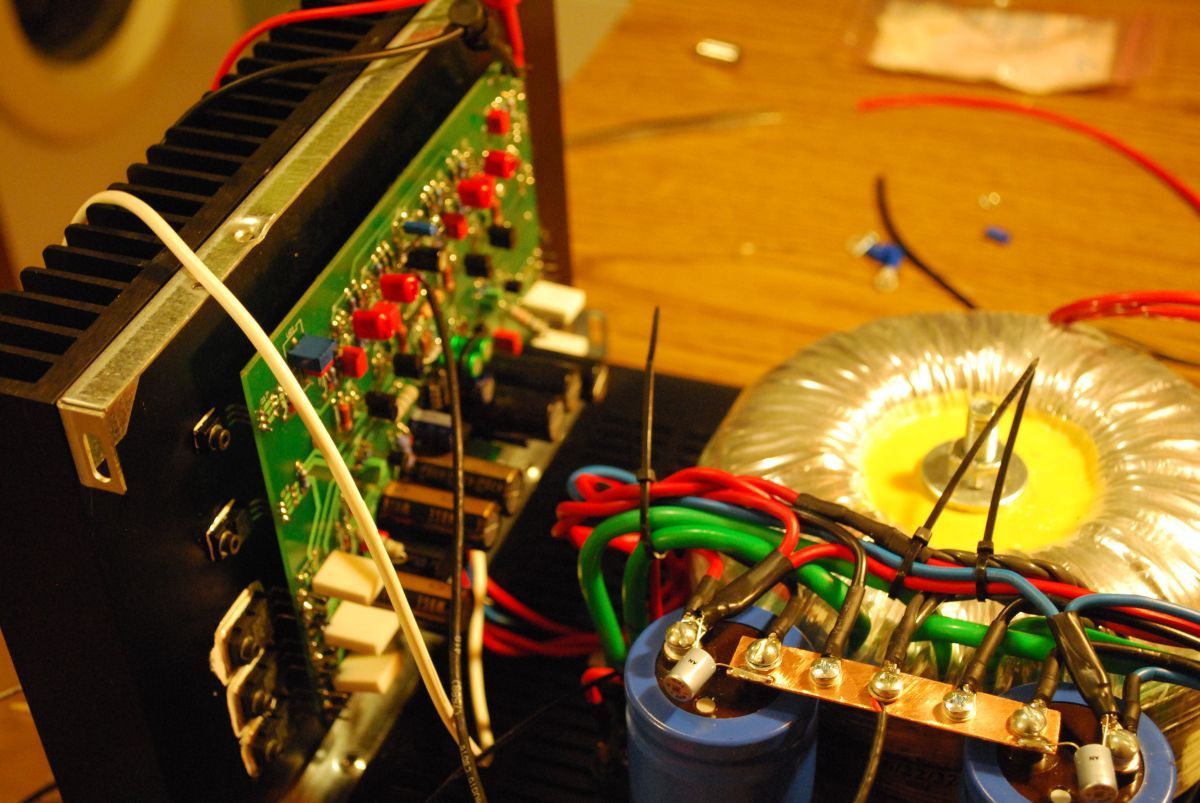

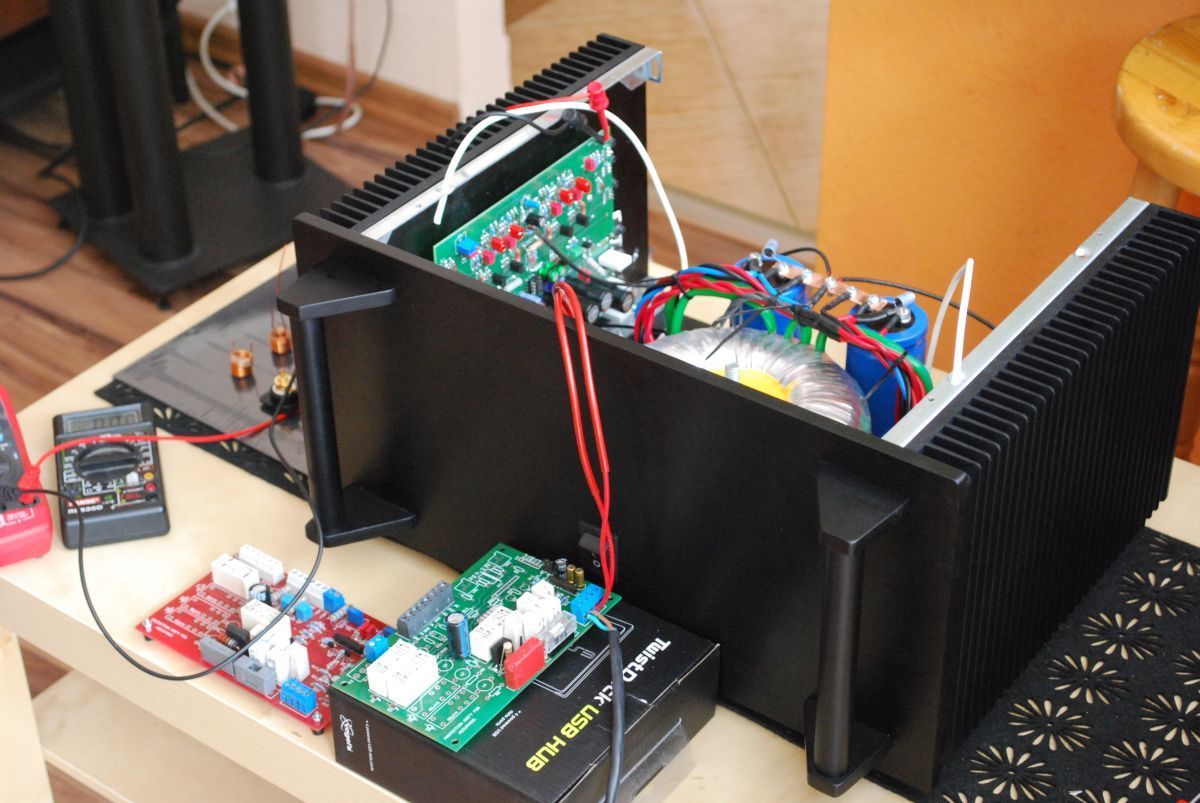

Kilka zdjęć z placu boju:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Komu z Was udało się doprowadzić konstrukcję do końca?



Pozdrawiam

Rafał

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 14 Kwietnia 2013 przez avs

[woyteksirocki]

Bardzo ładnie to zaczyna wyglądać.Tylko pozazdrościć ukończenia projektu. Moje płytki leżą jeszcze w szufladzie i po mału kompletuje reszte gratów.

Powiedz coś wiecej o projekcie.Czy jest wykonany zgodnie z orginałem? Jakich komponetów uzyłeś? Jeżeli zdradziłbyś koszty byłbym bardzo wdzięczny, ile kosztowały cie elementy i trafo.

Jestem bardzo ciekaw jak to gra... z niecierpliwością przebieram juz nogami ale czas i finanse nie pozwalają na tak szybki progres.

Edytowane 16 Kwietnia 2013 przez woyteksirocki

[avs]

Hej.



Płytki miałem od Tomka, więc wymagały drobnych przeróbek, jednak końcówka wykonana w całości zgodnie z oryginałem. Starałem się nawet użyć takich samych kondensatorów (np. Nippon LXY, Nichicon VR). Tranzystory udało mi się zdobyć z zamówień grupowych + HFO. Wszystkie podobierane z uwzględnieniem punktów pracy.



Co do kosztów, to na pewno nie były małe. Cyba nawet nie chcę liczyć. Myślę, że całość kosztowała mnie to jakieś 2500 - 3000PLN. Transformator został wykonany na zamówienie przez gościa z Bochni. Kilka razy ludzie wieszali na nim koty, ale ja nigdy się nie zawiodłem. Wielkie i ciężkie jak co najmniej 1kVA z toroidów. Dodatkowo w 100% bezgłośne i oczywiście nic a nic się nie grzeje. Ceny dokładnie nie pamiętam, ale na pewno nie więcej niż 350 PLN.

[woyteksirocki]

avs:

Koniecznie napisz jak twoje wrażenia z odsłuchów.

[avs]

Witam ponownie.



Wydaje mi się, że powinienem odwołać wszystkie dobre słowa jakie napisałem pod adresem firmy nawijającej transformatory z Bochni. Z głośników lekki przydźwięk sieciowy. Myślałem, że może jakaś pętla masy mi się zrobiła, ale nie. Po zbliżeniu ucha to transformatora na odległość jakichś 20-30 cm dokładnie słuchać buczenie. Wcześniej tego nie słyszałem, bo przy mniejszym prądzie spoczynkowym buczenie jest o wiele mniejsze.



Powiedzcie, czy z takim trafem można coś jeszcze zrobić? Czy po prostu do kosza?

Edytowane 17 Kwietnia 2013 przez avs

[Acoustic Lab]

Można wsadzić w obudowę i zalać.Jak sam nie masz możliwości to może w toroidach by to zrobili.

[avs]

Witam.



Przez weekend udało mi się trochę posiedzieć nad wzmacniaczem. Chciałem rozwiać wszystkie wątpliwości i mieć 100% pewność, że powodem brumu jest felerny transformator.



Oto jakie próby przeprowadziłem:



1. Wymiana kondensatorów w zasilaczu - brak zmiejszenia się brumu w głosnikach oraz transformatora.

2. Odsunięcie płytek od trafa - mniejszy brum w głośnikach; brum transformatora bez zmian.

3. Zbocznikowanie diod w mostkach prostowniczych kondensatorami poliestrowymi - bez zmian.

4. Zastosowanie układu filtrującego składową stałą (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) - minimalne zmiejszenie brumu

5. Zmniejszenie prądu spoczynkowego w końcówkach (zmniejszenie obciążenia trafa) - zmniejszenie się brumu transformatora i przydźwięku w głośnikach.

6. Najciekawsze: zmniejszyłem prądy spoczynkowe w dwóch końcówkach do kilku mA (trafo prawie bezgłośne oraz brak brumu w głośnikach). Następnie podłączyłem głośnik tylko do jednej końcówki a w drugiej zacząłem zwiększać prąd spoczynkowy. W głośniku znowu pojawił się przydźwięk. Chciałem w ten sposób wyeliminować problemy z końcówkami.



Dodam, że trafo jest w wykonaniu "audio" i ma jakiś ekran, pętli mas na 100% nie mam oraz wszystkie próby przeprowadzałem z wejściem zwartym do masy. W samym transformatorze moją uwagę zwrócił fakt, że uzwojenia o największej mocy nawinięte są z podwójnego drutu. Jest to normalna praktyka?



Mój wniosek z przeprowadzonych "doświadczeń" jest jeden - beznadziejny transformator. Również Tomek jakiś czas temu pisał, że wymiana trafa z Cyfrotexu na toroidy rozwiązała problem z brumem w P7100.



Może ktoś bardziej doświadczony potwierdzić moje przypuszczenia, że felerny transformator i jego brumienie jest/może być powodem brumu w głośnikach?



Pozdrawiam

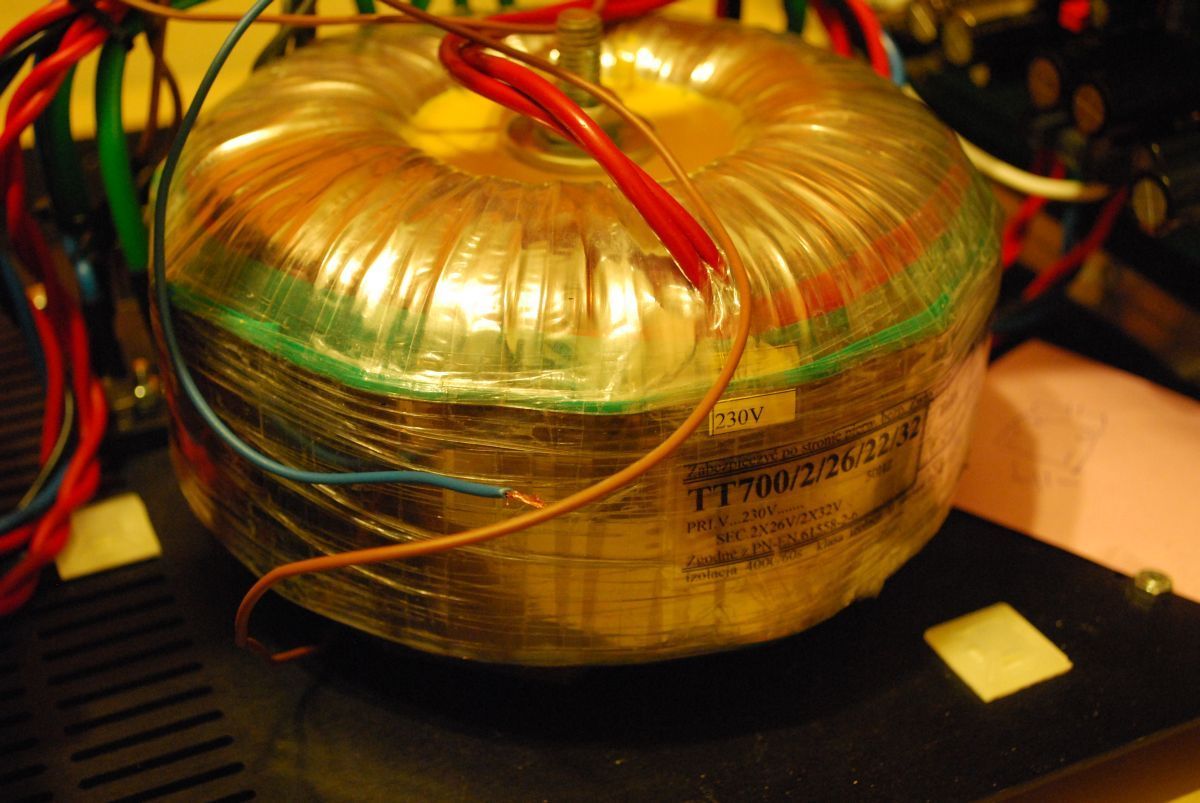

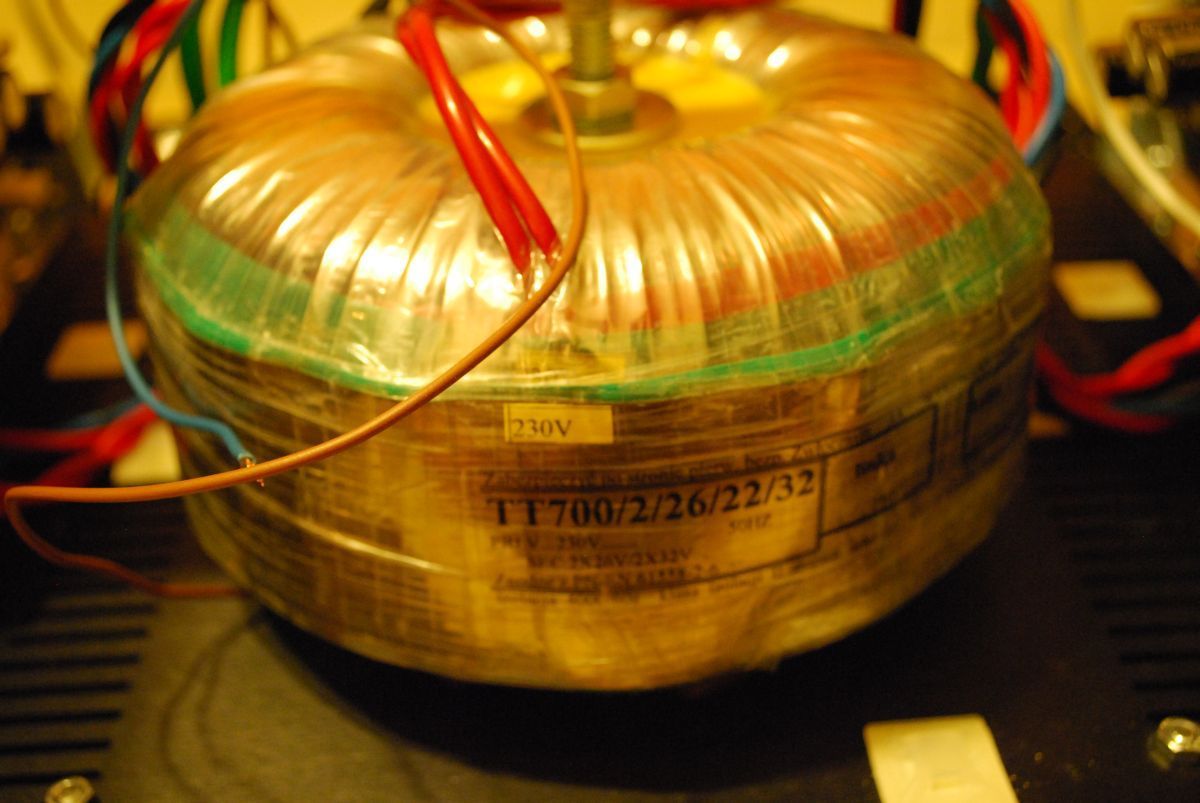

Zdjęcia trafa:



Edit:

Zasilacz mam zbudowany na dwóch postach prostowniczych. Coś jak tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (Diagram 3).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Kwietnia 2013 przez avs

[adik82]

Tomek w wątku o 7100 pisał o tym, że to wina tylko i wyłącznie transformatorów tej firmy.

Nawet Jaskiniowiec stwierdził po wymiarach rdzenia że może przenieść moc o połowę mniejszą niż zadeklarowana.

Co do podwójnego drutu to nie ma znaczenia, pod warunkiem że jest dobrze nawinięte, inaczej jeżeli występuje różnica napięć każdego z drutu to trafo się będzie niepotrzebnie nagrzewać.

[avs]

Wiem że Tomek miał problemy z tymi trafami. Jeżeli jednak chodzi o moc trafa, to nawet jakby miało 350W to i tak bez problemu powinno wystarczyć. Tak czy siak wydaje mi się, że będę musiał nabyć inne trafo.

[tomek0104]

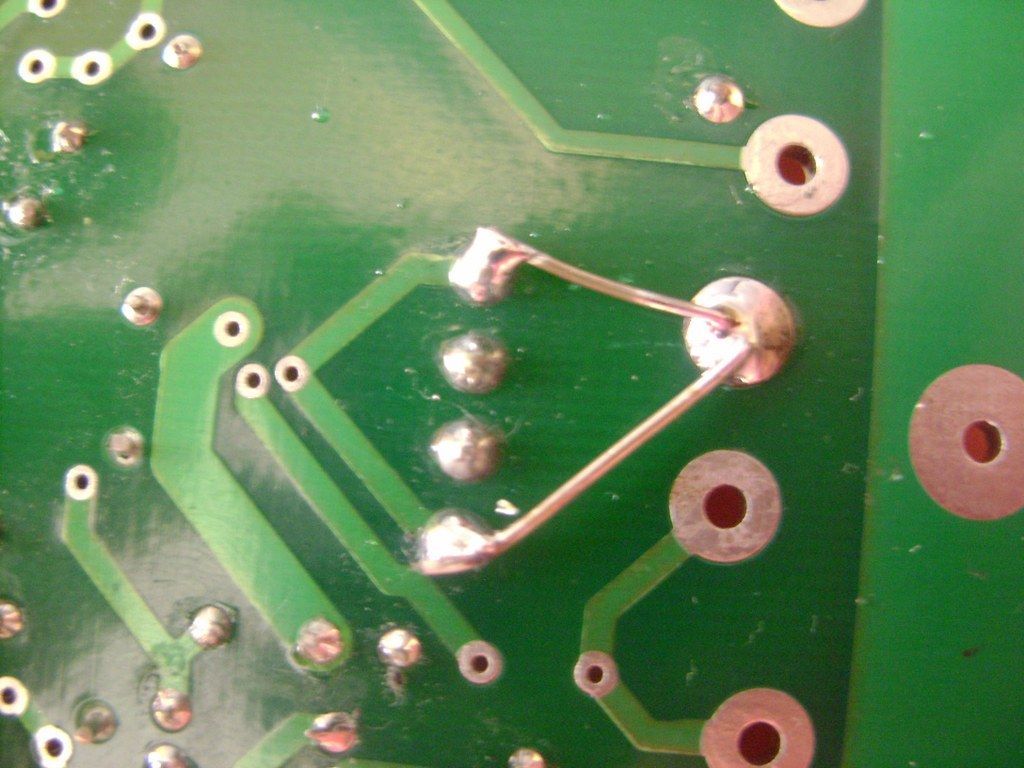

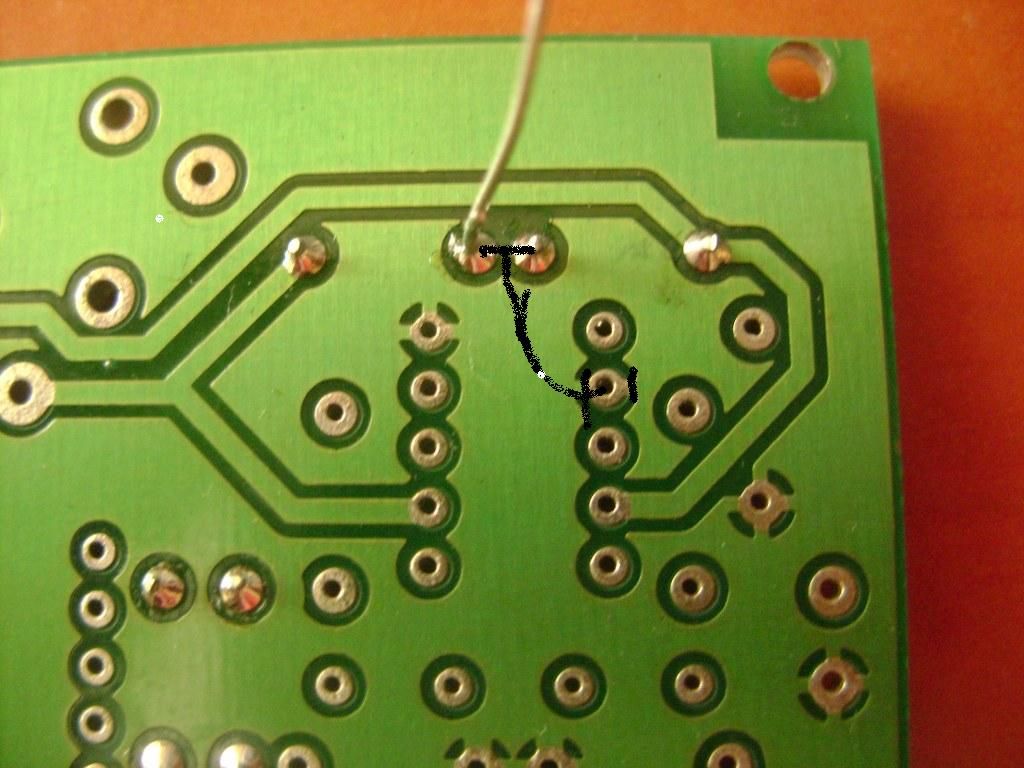

Witam jeżeli e-550 brumu w głośnikach trzeba wywalić całkowicie zworę od mass, i podać dodatkowo masę na samo wejście lub gniazdo rca . wszystkie masy włącznie z przewodami głośnikowymi dać w jednym punkcie .W p-7100 dodatkową przyczyną brumu był błąd masy załączam zdjęcia . Ta operacja dużo pomaga w p-7100

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Kwietnia 2013 przez tomek0104

[Amnes]

Mam dwa identyczne trafa małej mocy z cyfrotexu i jedno z nich buczy znacznie bardziej. Będę teraz wierny toroidom, 20% więcej $, a problemów brak.

[tomek0104]

Zgadza się toroidy żądzą .Na trafach z cyfrotexu nie dosyć że jest brum ale także i szum w wysoko tonowych głośnikach .

[arczi87]

Panowie tak zachwalacie toroidy ale mam wrażenie, że i oni zaliczyli niejedną wpadkę. Choć faktycznie chyba to najlepsza opcja z dostępnych na rynku.

[nick30]

Kiedyś dobre opini miał też Trafber

może by warto było sprawdzić?

[avs]

Kiedyś dobre opini miał też Trafber

może by warto było sprawdzić?



Trafo od Trafbera miałem w RudiClonie (dalej mam, bo Rudi na pewno kiedyś u mnie zagra:)). Ale malutkie bo tylko 30VA. Wykonane profesjonalne. Wysłałem kilka dni temu do Trafbera maila z prośbą o wycenę trafa do E550, ale milczą, a ja nie lubię się dobijać tam gdzie mnie nie chcą.



Toroidy wprowadzają do swojej oferty kubki na trafa z kwasówki. I chyba zamówię u nich 700VA w wersji audio i dodatkowo zalane w kubku. Tanio nie będzie, ale mam nadzieję, że warto.

[grze_sio]

możesz spróbowac też tutaj :

[email protected]



zamawiałem tu trafo do 550 i do 7100 w wersji audio, cenowo bardzo dobrze



nie sa bezgłośne, ale są bardzo dobre, cichutkie mruczenie słychać z odległości 0,5 m

jak są w obudowie to praktycznie nie słychac nic

[Bogdan]

polecam trafa ELTI - dobra jakosć, dobra cena , zero brumu, miałem kiedyś trafo z Totoridów i nigdy więcej nie wezmę nic od tej firmy - CD trąsł się jak wibrator budowlany

[adik82]

Dobrze wiedzieć na przyszłość.

Bo jakoś się przyjęło że jak do audio to z toroidów w wersji audio.

Choć nie mam co narzekać bo się jeszcze nienaciołem na bubel.

Bardzo dobre trafa jeszcze nawijają ręcznie u Jaskiniowca w domu :-):-)

[gucio.]

Dobrze wiedzieć na przyszłość.

Bo jakoś się przyjęło że jak do audio to z toroidów w wersji audio.

Choć nie mam co narzekać bo się jeszcze nienaciołem na bubel.

Bardzo dobre trafa jeszcze nawijają ręcznie u Jaskiniowca w domu :-):-)



Ja też osobiście nigdy się nie naciąłem na trafa z toroidów ale to co się słyszy ostatnio na forum jest co najmniej zastanawiające....
