Zasilacz preampu Marantz 7

[gregorr]

Witam.

Jakoś w sierpniu zaszłego roku zakupiłem na ebay'u płytkę klona przedwzmacniacza lampowego Marantz 7. Zakupiłem przyzwoite elementy i preamp złożyłem. Całość gra bardzo ładnie, słodki wokal, świetna góra, bas troszkę rozlazły ale do przyjęcia. Całości przeszkadza jedynie niewielki przydźwięk sieciowy. Schemat samego pre jest podobno niezmieniony, jednak zasilacz jest już z pewnością konstrukcją bardziej nowoczesną. I stąd też bierze się moje pytanie: czy taki zasilacz jak w załączniku jest prawidłowy? Dla mnie jest trochę zbyt złożony i nie potrafię tego sam ocenić. Objawem być może nieprawidłowej pracy przy solidnym wygraniu jest zimny Q1 i U1 oraz znacząco nagrzewający się Q3. Czy będzie tu miał znaczenie fakt, że z okazji braku diody zenera 30V połączyłem szeregowo dwie DZ15?

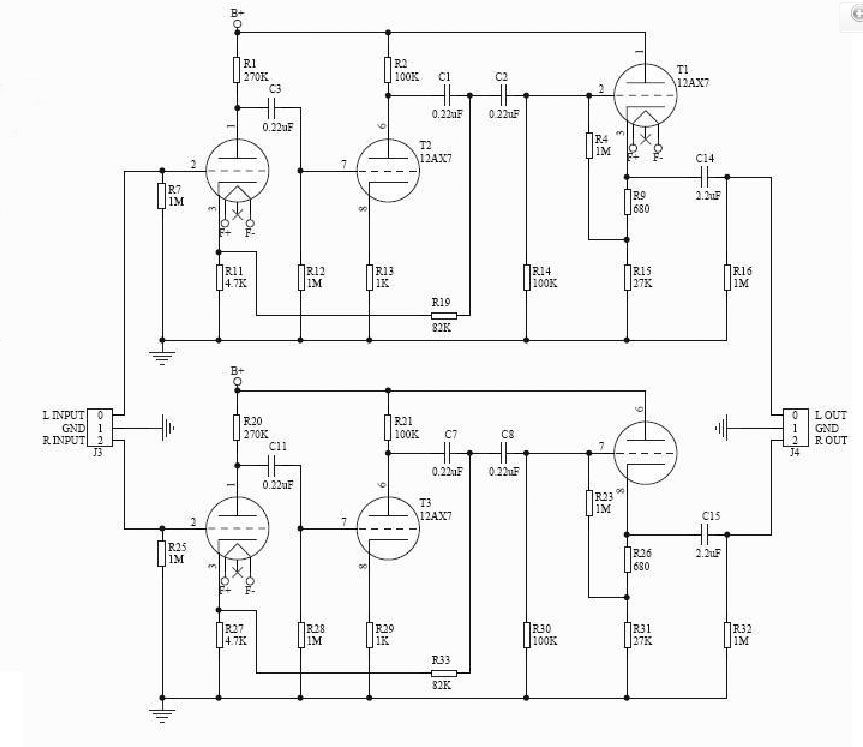

Dla pełnego obrazu dołączam również schemat samego pre.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Zasilacz jest dość prosty i jego schemat wygląda sensownie. Powinien jedynie, za diodą zenera mieć filtr RC. Proponuje dla testu podłączyć kondensator elektrolityczny 10-47u na >35V równolegle z diodą. Pamiętaj, że taki kondensator zapewni także opóźniony start napięcia anodowego, a raczej jego powolne narastanie. Taki zasilacz powinien mieć wysoki CMRR. O wiele ważniejsze jest dobre ekranowanie, zamknięcie przedwzmacniacza w metalowej obudowie i odpowiednie rozłożenie elementów po obudowie. Może masz też jakąś pętle masy?

[gregorr]

Dzięki za odpowiedź.

Sprawdzę jeszcze raz czy nie ma pętli masy. Zastanawia mnie jednak znikome grzanie się wcześniej wspomnianych elementów, na których powinny odkładać się tętnienia napięć.

Pytanie odnośnie równoległego podłączenia kondensatora z DZ - polaryzacja kondensatora powinna być zgodna z polaryzacją DZ, tak?



Pozdrawiam

gregorr

[nick30]

Jeszcze jednym źródłem brumu może być żarzenie.



Może Ci ten LTek nie wyrabia. Spróbuj żarzyć zmiennym ale symetryzowanym (dwa rezystory 100OM 5Wt do masy).



Jeżeli chodzi o zasilacz anodowy to daj tam na wejściu, odrazu po mostku, jakiś najprostszy filtr CRC przed stabilizacją.



PS. Tez miałem ochotę na ten przedwzmacniaczyk. Może kiedyś...

[gregorr]

Jeszcze jednym źródłem brumu może być żarzenie.



Może Ci ten LTek nie wyrabia. Spróbuj żarzyć zmiennym ale symetryzowanym (dwa rezystory 100OM 5Wt do masy).



Jeżeli chodzi o zasilacz anodowy to daj tam na wejściu, odrazu po mostku, jakiś najprostszy filtr CRC przed stabilizacją.



PS. Tez miałem ochotę na ten przedwzmacniaczyk. Może kiedyś...



O to właśnie się rozchodzi, że ten LTek wcale się nie grzeje. Nabieram podejrzeń, że może być walnięty.

Jeśli chodzi o modyfikacje to jest z tym kłopot, bo wszytko jest dosyć ciasno upakowane na jednej płytce z obustronnym drukiem i nie chciałbym którejś ze ścieżek przypalić.

Spróbuję zsymetryzować żarzenie i zobaczę co dalej.

Jeśli chodzi o brzmienie, to naprawdę polecam układ, bo tak pięknego wokalu i czystych, rozdzielczych sopranów wcześniej nie słyszałem.Jak wcześniej napisałem, to można by było trochę nad basem popracować, skrócić go, być może przez dobór odpowiednich kondów wyjściowych. U mnie siedzą Manty, więc z pewnością dałoby rade znaleźć coś lepszego.



Pozdrawiam

[gaballus]

Spróbuję zsymetryzować żarzenie i zobaczę co dalej.



Zgodnie ze schematem masz umasioną szynę żarzenia F- przed symetryzacją musiałbyś prawdopodobnie pociąć gdzieś ścieżkę aby zdjąć masę z tej szyny.

[gregorr]

Co jeszcze jest dosyć ciekawe, rezystory R14 i R30 widoczne na schemacie nie występują w spisie elementów, który został mi dostarczony przez sprzedawcę płytki PCB. Przeglądając stronę producenta tej płytki (AnalogMetric) na zdjęciach już zmontowanych kitów rezystory te nie są montowane. Sugerując się schematem oczywiści je wlutowałem. Próbuję teraz zweryfikować czy to właściwe posunięcie.

[gregorr]

Znalazłem schemat, delikatnie wysiliłem mózg i znalazłem odpowiedzi na część pytań. Projekt jest zmieniony w stosunku do oryginału, no i upewniłem się co powinienem zrobić z R14 i R30.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gregorr]

Witam.



Uporałem się w końcu z tematem. Trafo od żarzenia wymieniłem na niebuczące i niedrgające. Poprawiłem też połączenie masy zasilacza anodowego z obudową.
