klon Accuphase P-350

[Bogdan]

masakra, masz tempo :-) podziwiam

ja narazie ograniczę się do wersji E407 + turbo czyli tranzystory wyjściowe x 2 lub 3 i potężne zasilanie









Witam , Gra to naprawdę dobrze aż sam się zadziwiłem , główne różnice jakie są pomiędzy 307 a 407 to przepięte kolektory tranzystorów wejściowych i w sprzężeniu inne wartości . Oczywiście ja stawiam na konfigurację 407 .



Przyznam jak już się bawić w budowę wzmaków to się bawić na całego bez kompromisów .

Ja mam zamiar stworzyć stworzyć moduł wzmaka coś podobnego jak accuphase M-8000 . Nie całkiem klona ale podobny z ulepszeniami (: . Ten model mnie inspiruje .

Dwa stopnie końcowe , pracujące w mostku , tylko chciałbym to tak zrobić że stopnie vas były by zintegrowane na osobnej pcb i stanowiły by oddzielne moduły , były by wymienne , żeby można stosować ich różne rozwiązania .

A W stopniu końcowym 2 x po 8 par + dodatkowy stopień wzmocnienia prądowego który należy zastosować (para wtórników ) czyli razem 18 par końcówek mocy na kanał - ale tak żeby można było to przełączać jeszcze na 4 kanały (razem). Tak to zrobić żeby na głównej pcb znajdowały się wszystkie filtry itp a w odpowiednie złącza wpinało się moduły vas (coś podobnego jak się wpina dac do integry ), Których można by zrobić 5-6 rodzajów o różnej topologi - i sobie konfigurować . Moc na pewno by było coś ok 1kw z hakiem .



Już przymiarki robię i projekt zacząłem realizować i projektować całość .

Oryginalnie takie układy są na złoconych pcb - to tez bym chciał zrealizować - ale to potem jak zrobię prototyp he (:. Będę myślał nad tym szczegółem .

Na pewno jeszcze jakiś miesiąc , lub dwa posiedzę nad tym, potem już powinien być działający prototyp .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adagio Sound]

Naprawde warto, zrobiłem podobne mostki po 6 par i jest; veni, vidi, vici :) potrzeba naprawde solidne kondensatory główne w zasilaczu. Mundorfy M-Lythic HC się kłaniają.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Listopada 2011 przez Żurek

[boguwoj]

Te też będą dobre i trochę tańsze,jeden wyszedł mnie ok.200zł z przesyłką.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Witam.



Panowie, czy byliby chętni na zamówienie na trafo do 407-ki? Chcę rozpoznać temat i popytać o cenę, a jakby nas więcej było może byłoby łatwiej :-)



Pozdrawiam

Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jajacek]

Panowie, czy byliby chętni na zamówienie na trafo do 407-ki? Chcę rozpoznać temat i popytać o cenę, a jakby nas więcej było może byłoby łatwiej :-)



Ja jestem chętny do wspólnego zamówienia trafa.

Trzeba tylko ustalić moc i napięcia



Czy zgadzamy się na propozycję jaskiniowca

Trafo 600VA

W tym

550VA / 50VAC bez obciążenia

50VA / 55VAC bez obciążenia



Transformator w konfiguracji AUDIO:

- ekranowanie magnetyczne i elektryczne,

- środek zalany żywicą,

- uzwojenie impregnowane

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yuras]

Ja jestem chętny do wspólnego zamówienia trafa.

Trzeba tylko ustalić moc i napięcia



Czy zgadzamy się na propozycję jaskiniowca

Trafo 600VA

W tym

550VA / 50VAC bez obciążenia

50VA / 55VAC bez obciążenia



Transformator w konfiguracji AUDIO:

- ekranowanie magnetyczne i elektryczne,

- środek zalany żywicą,

- uzwojenie impregnowane



ja też jestem chętny na wspólne zamówiemie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertus]

Te też będą dobre i trochę tańsze,jeden wyszedł mnie ok.200zł z przesyłką.



Bardzo dobre kondy, i z dużym zapasem prądowym.

Szukałem ich, można wiedzieć gdzieś ty je znalazł ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Jak ustalimy detale wysle zapytanie do czlowieka z okolic Krakowa. Byyo od niego brane trafa do forumowego Naima i chyba zamawiajacy byli zadowoleni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Listopada 2011 przez ja_brzoza

[bendix101]

Bardzo dobre kondy, i z dużym zapasem prądowym.

Szukałem ich, można wiedzieć gdzieś ty je znalazł ?



A tu masz:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

polecam trafa z ELTI



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



cichutkie i po rozsądnej cenie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertus]

Właśnie rówież skusiłem się na te trafa, do DACa i preampa. Polecam.

Bardzo dobrze wykonane i działają, lecz tak cicho, jakby nie były załączone :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Właśnie rówież skusiłem się na te trafa, do DACa i preampa. Polecam.

Bardzo dobrze wykonane i działają, lecz tak cicho, jakby nie były załączone :-)





Można tam zamówić trafa na inne napięcia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertus]

Tak, trzeba do nich napisać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Witam pcb rozesłałem , myśle że każdy sobie z tym poradzi , PCB już brak tam jeden użytkownik z listy ( APE ) - trudno nie dałeś znaku życia , także nie załapałeś się . Wiem że pcb nie są doskonałe, ale już z ta firmą nie dyskutuję już im swoje powiedziałem .



Ostatnio znowu miałem wizje i skończyło się to tak że zaprojektowałem Uniwersalną PCB do klonowania accuphase , po analizach schematów . Wymyśliłem to także dlatego że zbudowanie kilku modeli jest kosztowne i bezcelowe , bo i tak na wszystkich nie da się grać naraz .

Polega to na wymianie pierwszego stopnia który jest zintegrowany na osobnej PCB i wpinany za pomocą poczwórnych goldpinów w gniazda . Pozostałe elementy się nie zmieniają ( są identyczne w kilku modelach ). Wprawdzie pcb posiada 4 pary końcowe a niektóre modele które da się na tym sklonować tylko 2 pary . Ale ta zmiana polega tylko na zmianie wart w ograniczniku prądowym . I tak każdy lubi większą moc .



Wymienny pierwszy stopień , który głównie decyduje o parametrach wzmaka .

Projekt zrobiłem prawie na wzór rozmieszczenia elementów w oryginalnych accuphase .

będzie można zrobić na tym końcówki mocy z modeli .

Accuphase -406

Accuphase -307

Accuphase -407

Accuphase -308

Accuphase -408

i P-350 i nowsze bez MCSu o podobnej topologi .

Będzie to polegać na tym że każdy będzie mógł sobie zrobić conajmniej sześć małych płytek (razem12 stereo) dla pierwszego stopnia i stosować je wymiennie ( ogranicza to koszty) - Tym samym będzie sobie mógł modyfikować płytkę bazową stopnia końcowego w dowolnej chwili do każdego z tych modeli .



Tak wygląda projekt po wydrukowaniu



Na razie nie mam porobionych jeszcze pierwszych stopni .

Pośle to do realizacji w ( prototypy PL ) na razie dwie płytki na próbę , oraz żeby to przetestować .



Co sądzicie o takim rozwiązaniu ??? .

Teraz musze się kiedy zabrać za ten większy projekt .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adagio Sound]

Witaj, widzę że wcielasz w życie to, co i ja kiedyś myślałem, a zaniechałem realizacji ;D

W kwestii PCB, kiedyś zlecałem w 'Miksie' w Gdańsku i polecam, ceny przystępne i jakość dobra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Listopada 2011 przez Żurek

[jajacek]



Panowie, czy byliby chętni na zamówienie na trafo do 407-ki? Chcę rozpoznać temat i popytać o cenę, a jakby nas więcej było może byłoby łatwiej :-)



ja_brzoza robisz rozeznanie co do transformatorów w

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Dziś rano wysłałem do nich zapytanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Hej.



Dostałem odpowiedź od kolegi z forum. On zamawiał trafa do Naima i innych projektów u jednego człowieka spod Krakowa i jest bardzo zadowolony z jakości.

Cena ok 250zł (w zależności od ilości chętnych)+przesyłki (do mnie zbiorcza i potem do Was).



Trafo 600VA

W tym:

550VA / 50VAC

50VA / 55VAC

plus uzwojenie pomocnicze 12V

Full audio.



Czy taki podział odpowiada?

Do jutra możemy poczekać na odpowiedź od elti. Zależy mi na sprawnej realizacji, chciałbym w tym tygodniu podjąć decyzję. Czas oczekiwania na trafa ok 2tyg. od zamówienia.



Pozdrawiam

Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Listopada 2011 przez ja_brzoza

[jaskiniowiec]

Witam . Piotr ,tak kiedyś mi o tym wspominałeś . Myślę że to będzie dobre rozwiązanie ,i oszczędzające pieniądze i czas . Dla tych układów wzmacniaczy z mcs też planuje coś takiego opracować no i dla tych wzmaków w mostku i P_8000 heeeeeee .

Mając do dyspozycji jedną pcb i możliwość zbudowania na niej co najmniej 6 końcówek mocy z różnych modeli .



Ale prototyp zrobię termotransferem cena w drukowane pl za dwa dwie takie PCB co teraz zaprojektowałem to 390 zł . cena wprawdzie schodzi w dół przy większych ilościach . Ale muszę to przetestować także ... za kosztowne ryzyko .



Teraz zima się nadchodzi także będzie więcej czasu na kończenie tego wzmaka którego robię już spory kawał czasu - którego wykańczam a wykończyć nie potrafię, no i na powyższe projekciki .

Także coś z tego będzie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yuras]

jak wygląda sprawa z transformatorem jestem mocno zainteresowany

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jajacek]

jak wygląda sprawa z transformatorem jestem mocno zainteresowany

Rozumiem że czekamy jeszcze na ofertę e Elti.



Koledzy układ sprawdzony, części spływają a mnie jak zwykle martwi obudowa. Wczoraj usiadłem do Cada i narysowałem dwie propozycję obudów.



Pierwsza wzorowana na Krellach lub końcówkach Accu tj. boki z radiatorów, front panel z aluminium. Zastosowałem po dwa profile A6023 na stronę, wolałbym coś z fischera tylko te ceny sprowadzają mnie na ziemię. Front panel i tak trzeba będzie anodować to przy okazji da się radiatory. Zaletą obudowy jest dość łatwe wykonanie - oprócz front panelu, dna, góry i tylnej ścianki można stosować handlowe profile.

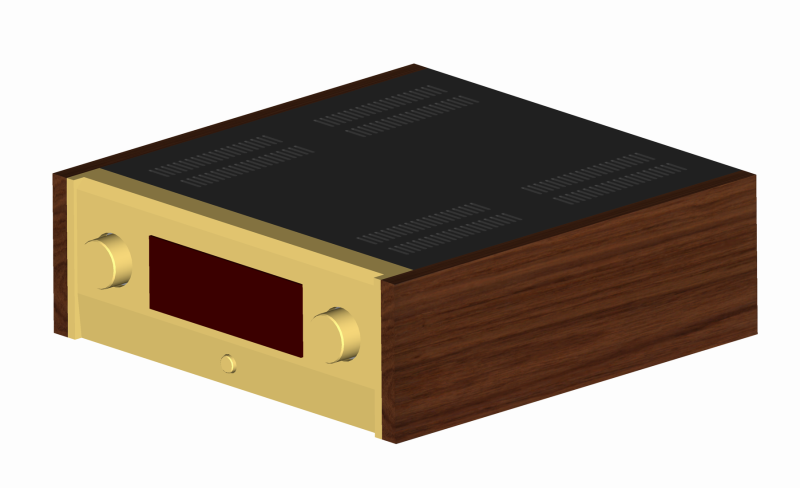

Druga obudowa (mnie się bardziej podoba) jest wzorowana na Accuphase P-360. Niestety trudniejsza do wykonania bo zawierz wewnętrzne chassis (blachy stalowe gięte) - co jednak znacznie ułatwia montaż i modyfikacje. Boki sklejka + fornir + lakier połysk. Nie mam cada w pracy, rysunki postaram się wrzucić wieczorem. Front panel też trudniejszy do wykonania ponieważ złożony z 4 elementów. Poniżej rzut z góry dający jakiś pogląd.





I teraz pytanie - macie namiary na warsztaty w Warszawie lub okolicach które przyjmują zlecenia na wykonanie panelu szt 1? No chyba że ktoś się przyłączy i zamówimy więcej. O ile zakłady zajmujące się anodowaniem można znaleźć to z porządną obróbką w aluminium mam problem.



Ja chce zrobić integrę myślę że jaskiniowiec podeśle mi dokumentację do pre bo w wątku cisza na ten temat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Listopada 2011 przez jajacek

[jajacek]

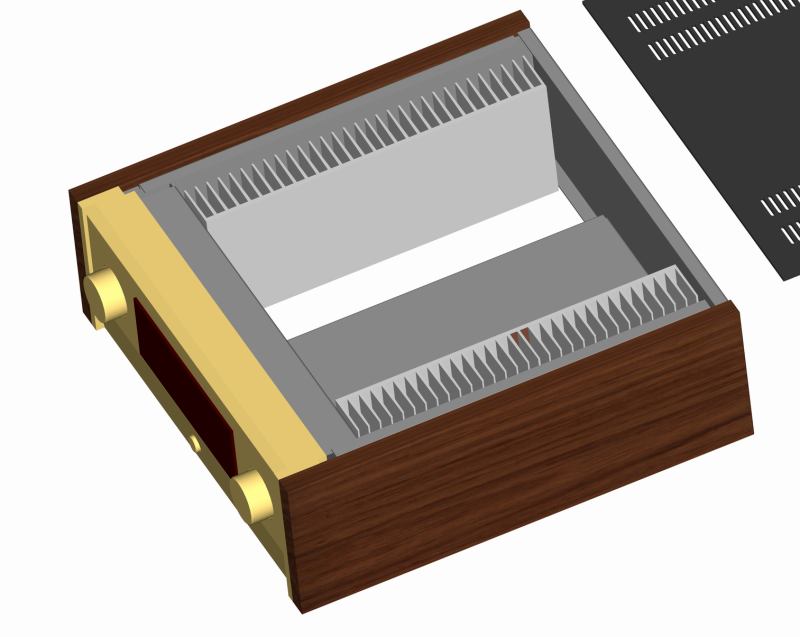

Obiecane rysunki.



Czy nikt nie ma namiarów na zakład od obróbki aluminium?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yuras]

Cisza zapadła czy wszyscy lutują 407-jak wygląda sprawa z transformatorami czy ktoś się orientuje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jajacek]

Nie wiem czy ja_brzoza dostał ofertę od Elti, prosiłem go na Priv żeby przesłał mi lub napisał na forum, on na razie zawiesza realizację. Nie ma chętnych oprócz nas dwóch więc chyba indywidualnie trzeba zamówić.

Ja chyba zmienię również nap. na takie jakie były w 406-ce tj. 52VAC dla stopnia końcowego i 60VAC dla wstępnego, czekam z decyzją do czasu odebrania płytki i dokumentacji bo bez niej nie mogę ruszyć.



Przy okazji ponawiam prośbę o namiary na zakłady, które mogłyby wykonać panel przedni z aluminium.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jacel_l]

Witam. dostałem odpowiedź z Toroidy, wycena dotyczyła transformatora:

2x 50V AC -550 VA

2x 55V AC -50 VA

12V- 20 VA pomocnicze w konfiguracji full AUDIO to ok. 300 netto,

ciekawe ile wyszło w Elti? ale i tak przy kilku trafach (jak na razie) to nie wiem czy jest sens robić zbiorowe,

zamierzam złożyć wzmacniacz w wersji 407, z obudową się wstrzymam, najpierw chcę uruchomić, a potem zobaczę co dalej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

uruchomił ktoś już którąś wersję, ja do niedzieli powinienem polutowac mojego 407 z dodatkowa parą tranzystorów końcowych, bo dopiero wczoraj dotarly ostatnie części

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[heniu7890]

Witam. Czy można użyć do zasilania wzmacniacza napięciowego układu takiego jak poniżej(wycinek ze schematu wzmacniacza znalezionego kiedyś w sieci). Jakie są jego wady i zalety?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

gdyby odpiąć drivery w klonie accu i podłączyć je razem z tranzystorami mocy to układ wydoli na sama napięciówkę, ale z driverami miom zdaniem juz nie, bo one potrzebują z 1 A w szczcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Witam ja wymyśliłem coś takiego , jak pisałem uniwersalny moduł do budowy accu .\

do modeli

406

407

307

308

408

p350

oraz nowsze ale tutaj bedą już róznice w zasilaniu pierwszego stopnia

E-250 oraz E-350 .



Polega to na tym że są wymienne pierwsze stopnie wejściowe które są główną różnicą tych modeli , tranzystorów końcowych dałem 4 pary . niektóre modele mają po 2 pary - wtedy po prostu można ich nie lutować .

Na razie mam tylko stopień z 407 , ale zaprojektuje kilka takich stopni z powyższych modeli .

Wygląda to tak jak poniżej , muszę do tego kupić radiatory , i poskładam sobie taki mały wzmacniaczyk - he .



....



Projekcik jest troszkę szalony . heee .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[boguwoj]

Swietna robota szacunek!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
