klon Accuphase P-350

[jarek5127]

Czym wysterowujecie koncówki ? Ja przy założeniu maksymalnej czułości wejscia (przedwzmacniacz instr) z laptopa moge spokojnie odkręcic na maksa i to wszystko gra ale nie zeby było jakos głośno. Interesuje mnie czym Wy to popychacie Panowie ?

[adik82]

Bo standardowo na rca powinno być okolice 2V, a ty w laptopie pewno masz niecałe 0,7V.

[Gość Mysza 13]

czym Wy to popychacie Panowie ?

Tylko się nie przewróć ze śmiechu : Toshiba Aurex SY-C15 ,,,,,Pre z Pionka SA-8800 , a nawet takim złomem , jak C-275.....I nie uwierzysz---grało.....

[gucio.]

Witajcie.



panowie potrzebuje dokumentacji, a szczególnie schematów podłączeń i regulacji do:



E-550 - wersja Tomkowa

oraz do tego protectora co poniżej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Będę wdzięczny za wszelkie info

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gucio.]

Panowie potrzebna pomoc, może ktoś coś doradzi, spojrzy świeżym okiem bo ja pomysły na chwilę obecną nie mam.



Clone E-550 wg Tomka

Dolegliwość: przyźwięk



bez sygnału - przydźwięk

Jak podepnę sygnał do jednego kanału to jest delikatny przydźwięk, jak wepnę oba przydźwięk jest już bardzo duży

Jak założę pokrywę górną ( 2mm stal) przydźwięk narasta

Jak położę gdzieś rękę na radiator i dotknę PCB, raz cisza raz większy

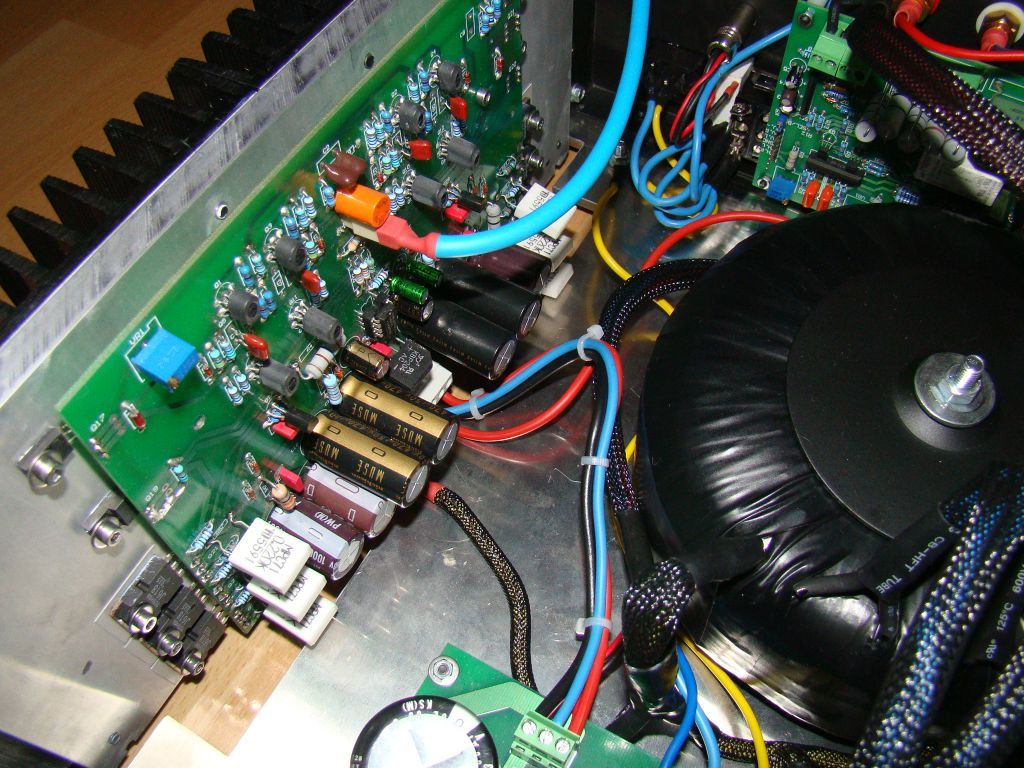

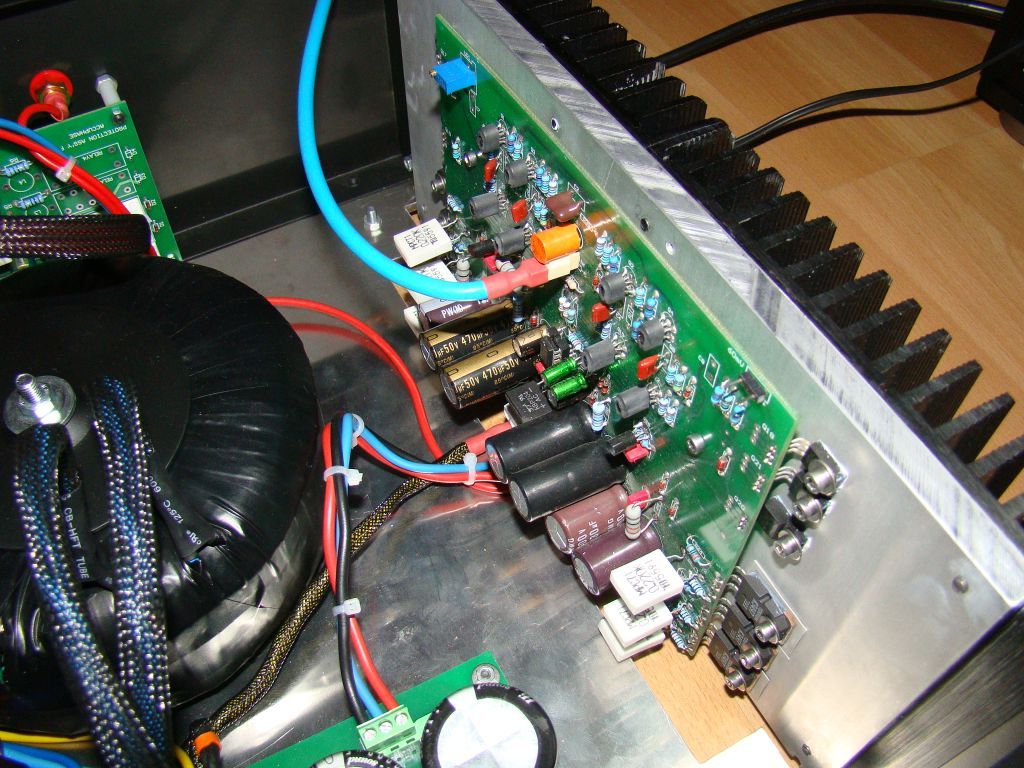

Mam nadzieję że zdjęcia w miarę ilustrują sposoby połączeń i prowadzenia mas.

Powiedzcie gdzie popełniłem błąd, i doradźcie co tu można wymyślić.

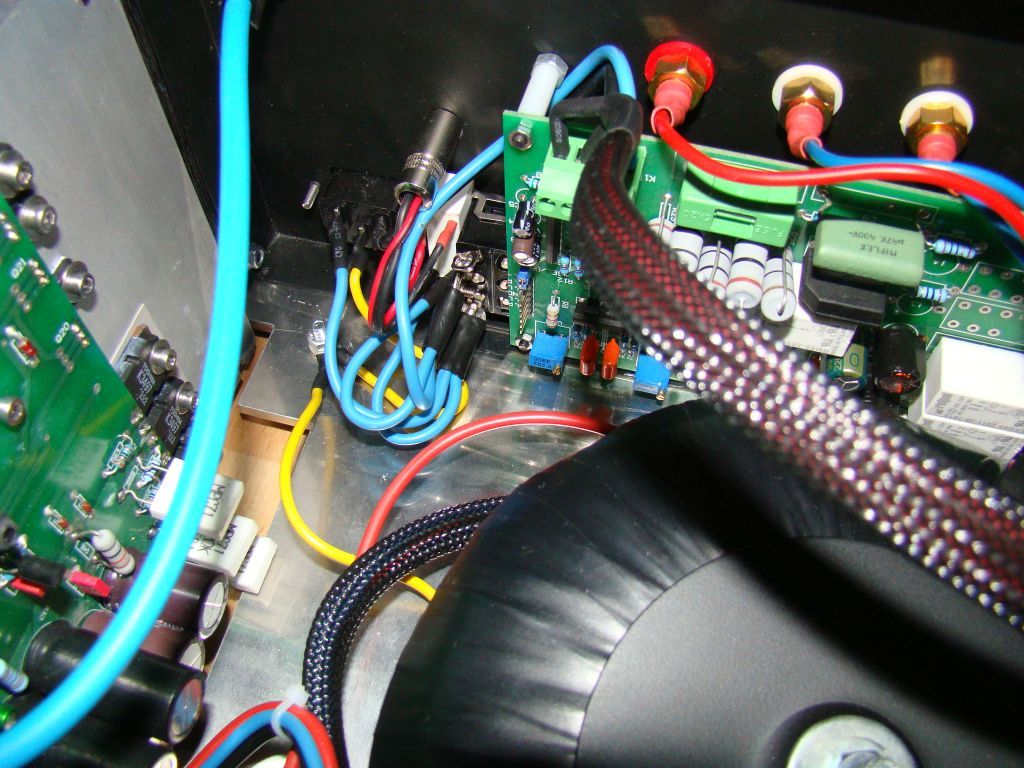

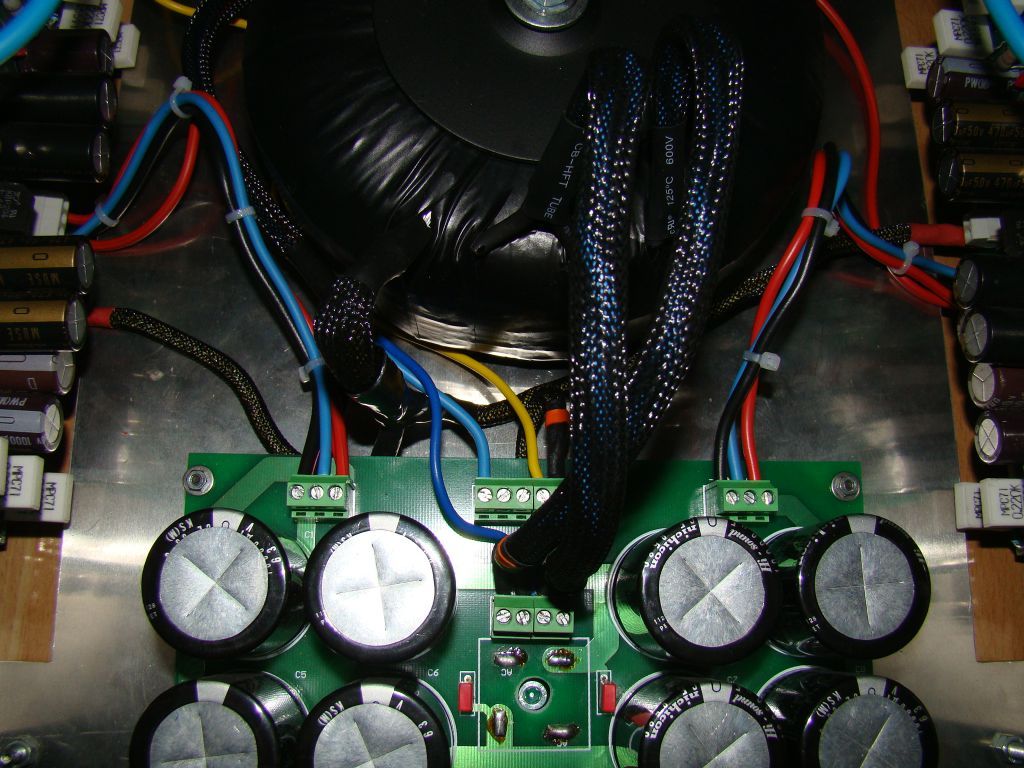

Żółty - uziemienie i masa główna - prowadzone w róg obudowy

Niebieski jasny od masy zasilacza 2,5mm leci do PCB zabezpieczeń

Niebieski ciemny - zasilanie AC protectora





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



P.S dodam że niestety instalacja u mnie w pokoju jest bez uziemienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Czerwca 2015 przez gucio.

[gucio.]

Dodam jeszcze tylko że po odpięciu kabli sygnałowych od PCB końcówek nadal jest przydźwięk niezmienny

Jak dotknę ręką oba naraz gniazda RCA ( masa) to przydźwię zanika ale lekko go nadal słychać

Odpięcie uziemienia od obudowy także nic nie pomogło

Edytowane 26 Czerwca 2015 przez gucio.

[cezar504]

A masa sygnałowa podłączona do masy glownej?.

[gucio.]

Masa z gniazd RCA leci kablem sygnałowym do PCB, gniazda RCA nie są podłączone bezpośrednio do masy głównej.

[cezar504]

Nie gniazda,a minus wejściowy z PCB podłącz do masy glownej.

[HEN]

Panowie potrzebuję pomocy bardziej doświadczonych kolegów,

podłączyłem pre lampowe do 7100 i membrany niskotonowe bez sygnału ruszają się przód-tył i po chwili zabezpieczenie wyłącza końcówkę i zaraz załącz, to samo przy podanym sygnale.. Na wyjściu pre jest kondensator 2,2uF/250V.

Z pre c2810 podobny problem nie występuje.



słyszałem że w takiej konfiguracji 7100 z pre lampowym gra jeszcze lepiej.

[gucio.]

Nie gniazda,a minus wejściowy z PCB podłącz do masy glownej.



Niestety nie pomogło i to...



Kolejna ciekawostka



Jak dotknę wejściowy kondensator ( pomarańczowy ) palcem to brum narasta i to bardzo

[kogutaudio]

Panowie potrzebuję pomocy bardziej doświadczonych kolegów,

podłączyłem pre lampowe do 7100 i membrany niskotonowe bez sygnału ruszają się przód-tył i po chwili zabezpieczenie wyłącza końcówkę i zaraz załącz, to samo przy podanym sygnale.. Na wyjściu pre jest kondensator 2,2uF/250V.

Z pre c2810 podobny problem nie występuje.



słyszałem że w takiej konfiguracji 7100 z pre lampowym gra jeszcze lepiej.

Panowie potrzebuję pomocy bardziej doświadczonych kolegów,

podłączyłem pre lampowe do 7100 i membrany niskotonowe bez sygnału ruszają się przód-tył i po chwili zabezpieczenie wyłącza końcówkę i zaraz załącz, to samo przy podanym sygnale.. Na wyjściu pre jest kondensator 2,2uF/250V.

Z pre c2810 podobny problem nie występuje.



słyszałem że w takiej konfiguracji 7100 z pre lampowym gra jeszcze lepiej.



Odpalaj w takiej kolejności.

1. Przedwzmacniacz ( odczekaj jakieś 40sek).

2.Końcówka mocy .

[HEN]

Witaj, właśnie w takiej kolejności odpalam ,7100 odpalam po 1-2 minutach od włączenia pre.

[kw]

gucio.

Po dotknięciu palcem kondensatora buczy bo u Ciebie wzmacniacz pracuje jako końcówka mocy- bez potencjometru na wejściu. Jak zewrzesz wejście do masy też buczy?

[gucio.]

zwarcie wejścia nic nie pomaga, nadal buczy

[kw]

U siebie też trochę kombinowałem aby zlikwidować brumienie. Ktoś wspominał że jest błąd z masami na tych PCB.Obecnie mam po 4 mostki prostownicze na kanał i jest w miarę cicho, ale zechcę całkiem go uciszyć. W oryginale widać 4 cienkie masy w zasilaczu. Nie mam schematu ale chyba to są masy od 44V, a na pcb masa zasilania i sygnałowa jest spięta kondensatorem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Czerwca 2015 przez kw

[gucio.]

U mnie brumi bardzo, nie do zaakceptowania jest to, a po założeniu pokrywy to już jest kosmos w kolumnach ...



Nie wiem sam co tam się dzieje, może ktoś coś doradzi jeszcze co tam kombinować i w jakim kierunku iść.

[cezar504]

gucio zauważyłem u ciebie we wzmacniaczu brak kondensatorów C2 i C29(według schematu) to są kondensatory PP 470pF 100V

[kogutaudio]

Witaj, właśnie w takiej kolejności odpalam ,7100 odpalam po 1-2 minutach od włączenia pre.



A co to za preamp ?.

DIY ?

[HEN]

Nie to nie jest DIY, podłączałem ESPRESSIVO-E z manufaktury z Lublińca Feliks Audio o bardzo dobrej opinii i recenzji. Jest to lampowy wzmacniacz słuchawkowy z pre liniowym. Czytałem na forum że sprawdza się w połączeniu z końcówką tranzystorową więc chciałem również spróbować

[kogutaudio]

Nie to nie jest DIY, podłączałem ESPRESSIVO-E z manufaktury z Lublińca Feliks Audio o bardzo dobrej opinii i recenzji. Jest to lampowy wzmacniacz słuchawkowy z pre liniowym. Czytałem na forum że sprawdza się w połączeniu z końcówką tranzystorową więc chciałem również spróbować



Bez pomiarów oscyloskopem na wyjściu tego pre trudno coś doradzić .

Nie brakuje tam kondensatora wyjściowego przypadkiem.??? .

Taki objaw jak opisujesz, to składowa stała na wyjściu !.

Nie chce krytykować tej manufaktury, ale błędy zdarzają się najlepszym.

Edytowane 26 Czerwca 2015 przez kogutaudio

[gucio.]

gucio zauważyłem u ciebie we wzmacniaczu brak kondensatorów C2 i C29(według schematu) to są kondensatory PP 470pF 100V



Te 2 kondensatory są wlutowane od spodu PCB

[osimar]

Panowie potrzebuję pomocy bardziej doświadczonych kolegów,

podłączyłem pre lampowe do 7100 i membrany niskotonowe bez sygnału ruszają się przód-tył i po chwili zabezpieczenie wyłącza końcówkę i zaraz załącz, to samo przy podanym sygnale.. Na wyjściu pre jest kondensator 2,2uF/250V.

Z pre c2810 podobny problem nie występuje.



słyszałem że w takiej konfiguracji 7100 z pre lampowym gra jeszcze lepiej.

Miałem podobny problem w pre DIY lampowym. Wtedy mądrzejsi ode mnie powiedzieli, że jest to typowy objaw wzbudzania się/rezonansów w zasilaniu pre. Po poprawie zasilania objaw ustąpił.

[HEN]

a jak poprawiłeś zasilanie pre.

[osimar]

ja miałem dwa dławiki. Wiadomo, każde chce jak najlepiej. Niestety te dwa dławiki stworzyły obwód rezonansowy. Próbowałem różnych wartości RC miedzy nimi. Ruchy membran mniejsze, większe ale były. Wywaliłem jeden dławik i się uspokoiło.

[HEN]

ja miałem dwa dławiki. Wiadomo, każde chce jak najlepiej. Niestety te dwa dławiki stworzyły obwód rezonansowy. Próbowałem różnych wartości RC miedzy nimi. Ruchy membran mniejsze, większe ale były. Wywaliłem jeden dławik i się uspokoiło.

dzięki za wskazówki , spróbuję w tym kierunku coś zrobić

[gucio.]

U siebie też trochę kombinowałem aby zlikwidować brumienie. Ktoś wspominał że jest błąd z masami na tych PCB.Obecnie mam po 4 mostki prostownicze na kanał i jest w miarę cicho, ale zechcę całkiem go uciszyć. W oryginale widać 4 cienkie masy w zasilaczu. Nie mam schematu ale chyba to są masy od 44V, a na pcb masa zasilania i sygnałowa jest spięta kondensatorem.



Te PCB są poprawioane jeszcze u Tomka z tego co mi wiadomo czyli po jego poprawkach na PCB ten kondensator jest zwarty,

[kw]

Nie zauważyłem. Ja mam pierwszą wersję tych PCB z rozdzieloną masą zasilania i wejściową.. A masz możliwość podłączyć zasilanie sekcji napięciowej po 2-ch mostkach na kanał?

Edytowane 27 Czerwca 2015 przez kw

[gucio.]

To też jest pierwsza wersja, zwarty jest od spodu ten 22n. Ogólnie w oryginalnej serwisówce elementy 22n i 2x 100n są oznaczone gwiazdką z adnotacją iż nie są to standardowe elementy montowane seryjnie ( czemu? nie wiem) ale zastanawiam się właśnie nad powrotem do rozdzielonych mas, będę mógł wtedy też dołożyć kolejne mostki o których piszesz, Broniłem się przez rozkręcaniem końcówek od radiatora ale chyba nie mam wyjścia ...

[kw]

A masz tyle uzwojeń? W moim trafo mam 4x24V , 4x34V.
