klon Accuphase P-350

[genek]

Tak to wygląda filozofii brak . Bolec uziemienia na obudowie blisko gniazda IEC . Masa główna na zasilaczu i zasilacz do obudowy bezpośrednio , tam kabel idzie do dystansu . Porządek w kablach ( sygnał z dala od nap. przemiennego i wyjście również) włącznika głównego nie miałem gdzie upchnąć jest blisko masy wyjścia ale jest oki

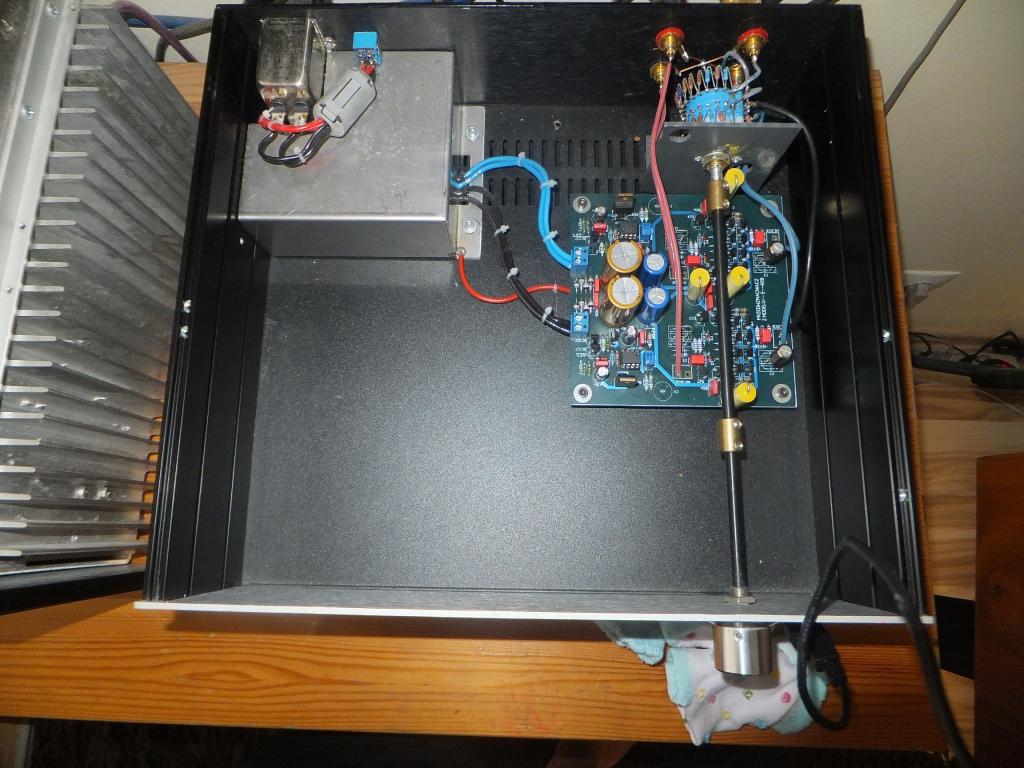

I przedwzmacniacz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Lipca 2015 przez genek

[gucio.]

Ogólnie tą 550 siątkę widzę że każdy pakuje w podobny sposób do obudowy.



U mnie już szumy usunięte pozostał tylko nieprzyjemny dżwięk w głośnikach, taki sam jaki wydaje z Siebie trafo jak dostawię ucho do niego.



Dziś postaram się wyciągnąć trafo poza obudowę, zobaczę czy coś to da, jak nie pozostaje zerwanie izolacji i zalanie żywicą i wtedy zobaczenie czy to w czymś pomoże....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

Dziś postaram się wyciągnąć trafo poza obudowę, zobaczę czy coś to da, jak nie pozostaje zerwanie izolacji i zalanie żywicą i wtedy zobaczenie czy to w czymś pomoże....



napisz czy zalanie żywicą pomogło?

z moich doświadczeń wynika,że częściej trafo buczy na skutek "oszczędnego" dobrania liczby zwojów/v (to tak w skrócie-na co zalanie nic nie poradzi) niż na skutek niechlujnego nawijania( na co zalanie może pomóc)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lipca 2015 przez artw

[protagoras]

Próbowałeś zastosować filtr sieciowy?

Kiedyś chciałem zaoszczędzić i kupiłem trafo z serii nie audio i buczało, jednak po zastosowaniu porządnej listwy, obliczonej i przemierzonej z DC cleanerem, trafo praktycznie ucichło. Może warto na tym polu coś popatrzeć. Po filtrze w wtyczce IEC nie było żadnej różnicy, trafo buczało nadal tak samo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarek5127]

DC blocker niech spróbuje.



Wysłane z mojego GT-I9305 przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gucio.]

W moim przypadku DC-Blocker nie pomógł, wyeliminowałem wszystko prócz tego dzwięku trafa w kolumnach, muszę spróbować je wyjąć poza obudowę i zobaczymy wtedy o co kaman

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kw]

Widziałeś jak było u mnie. Trafo dość daleko a brzęczało w głośnikach. Ale próbuj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Koledzy potrzebuję schemat zasilania do e-407. Wersja jak na zdjęciu





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarek5127]

Koledzy potrzebuję schemat zasilania do e-407. Wersja jak na zdjęciu





I ja poproszę, właśnie składam to samo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

2x50Vdc te niższe, mocniejsze, pod te większe nichicony (trafo > mostek > kondensatory min 33000uF na stronę > końcówka)

2x55Vdc pod pozostałe, po rogach pcb (trafo > mostek > końcówka)

masa zasilaczy na środku z brzegu pcb, musi też być połączona z wejściową pgnd

prąd spoczynkowy, w miejscach łączenia się trzech rezystorów 900R, po dodatniej i ujemnej stronie - 4mV

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Lipca 2015 przez adik82

[osimar]

podane napięcia odnoszą się do trafa. Chyba przez przypadek pojawiło się dc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

podane napięcia odnoszą się do trafa. Chyba przez przypadek pojawiło się dc.

Tak, ma być AC !!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Dwa akufejzy p7100 :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Mysza 13]

Dwa akufejzy p7100 :D

RATUNKU !!!!--to ja jednego nie mogę rozgrzać !!!!

[protagoras]

RATUNKU !!!!--to ja jednego nie mogę rozgrzać !!!!

Spokojnie :), ten po prawej złożony dla kolegi :) Jak jeden już robi z moimi kolumnami co chce :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Michal_56711]

A jakie odczucia w mostku? Napisz coś więcej... Warto mostkować czy nie? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mar.s]

Na pewno warto , ale nie koniecznie w tym metrażu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

To znaczy nie mostkowałem ich. Nie dawałem tej możliwości ponieważ sam nie będę mostkował oraz znajomy również nie potrzebował tej opcji. Porównywałem jak grają obydwa i czy czymś się różnią ponieważ u siebie mam wszystkie kondy to WIMY, zaś w tamtym silvermica i brak kondensatorów przy wejściu. Jak na mój słuch, grają identycznie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gucio.]

e550 na nowo upakowany w obudowę, poprawione PCB zasilacza, zasilanie stopni napięciowych jednym mostkiem, poprawione prowadzenie masy ( w jeden punkt) ,



uciszyłem szumy i brumienie, ale pozostał przydźwięk coś jak sieciowy, albo trafo sieje.



Po tych modach masz nie wiem czemu w jednym kanale 20mV DC a w drugim 0,1-0,3mV - i tu pytanie w czym rzecz...



kolejne pytanie to czy macie jakiś pomysł lub namiar na kogoś kto może wykonać puszkę ekranującą na trafo tej wielkości ?



Panowie tak piszę o tym przydźwięku i piszę a zapomniałem napisać najważniejszego.



TRAFO które aktualnie tam jest to słynny forumowy Cyfrotex



Najlepiej było by zapiąć trafo o odpowiednich parametrach z innej firmy lecz to spory wydatek i nie mam pewności czy pomoże, może któryś z kolegów ma gdzieś leżące trafo do tego projektu i może by zechciał pożyczyć na testy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

No powoli do przodu .

Pierwsza partia aluminiom . :) foty dałem na elektrodzie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) .



Jak się wam podobają moje panele przednie, :::))) to tylko początek .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Sierpnia 2015 przez jaskiniowiec

[freedi]

Panel jak to panel-trzeba by zobaczyć i pomacać,szczególnie jeśli chodzi o anodę.

Ale ogólnie jest w porządku,dobry kierunek Grzesiek !

Chętnie wziołbym 2 szt razem z rączkami.

Odezwij się na PW.

pozdro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Jakość jest super , to nie jest pierwsze zamówienie, jak mi to wszystko przyjdzie, jest tego dobra skrzynia , to pokarze lepsze foty . Te zdjęcia chińczyk wysyła jak skończą robić , - czy mi odpowiada kolor itp .

Te panele to nie jest wycięta płyta alu , tylko na całość składa się troszkę części . Także radiatory można stosować te z modu. Jest to wszystko kompatybilne z tymi obudowami z modu .



Później będą jeszcze jedne obudowy do przedwzmacniaczy .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Laska]

No powoli do przodu .

Pierwsza partia aluminiom . :) foty dałem na elektrodzie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) .



Jak się wam podobają moje panele przednie, :::))) to tylko początek .



No pięknie Panie :)

Może i ja niedługo będę Ci trochę truł dupę ;) jak by co to się odezwę :)

DOBRA ROBOTA! Tak trzymać!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Witam kolegów,



Chciałem sprawdzić jeden mostek i podmieniłem w mojej P4100 jeden na drugi, zasadniczo identyczny, tylko nie spojrzałem 6 razy, czy nic nie przeoczyłem... i k... przeoczyłem, zamieniłem wyjścia z mostka w jednym kanale, czyli + dałem na - kondensatorów a - na +. Tran od biasu zapłonął. No i teraz zagadka. Wymieniłem na inny sprawny, uruchamiam przez żarówkę i niestety to nie tylko 4685 poszedł, z resztą nie spodziewałem się, że będzie tak lekko. Przeleciałem miernikiem przez trany końcowe, żaden zwarcia nie ma, może przeżyły. Pewnie jakieś diody poszły, będę sprawdzał po kolei, ale większości bez wylutowania z układu nie sprawdzę. Czy ktoś może podpowiedzieć co powinno się spalić w takiej sytuacji? Będę wdzięczny za pomoc.



Pozdrawiam

Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Sprawdź te dwa trany z ogranicznika i ich okolice.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Mała zabawka, a cieszy :) VU on/off, wzmocnienie x1, x10 (plus sygnalizacja), płynne podświetlenie. Przyciski w pilocie dobrane tak, by nie powodowały konfliktów z sterownikiem Jaskiniowca i pree Nerwowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Sierpnia 2015 przez protagoras

[ja_brzoza]

Muszę powiedzieć, że jestem pod wrażeniem "pancerności" układu P4100... wymieniony tran od kompensacji temperaturowej i dwie diody D3 i D19 i gra...



Pozdr

Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Michal_56711]

Mała zabawka, a cieszy :) VU on/off, wzmocnienie x1, x10 (plus sygnalizacja), płynne podświetlenie. Przyciski w pilocie dobrane tak, by nie powodowały konfliktów z sterownikiem Jaskiniowca i pree Nerwowego.





Odpal je przy muzyce, jak się bujają? Tak samo są spowolnione jak na Twoim wcześniejszym filmiku na YT?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Wskaźniki nie są szybkie, ale aż tak mi na tym nie zależy. Głównie chodzi mnie aby ładnie się prezentowały wahały się jako tako :), chociaż pracuję teraz nad czymś mocnym, co będzie potrafiło wpompować dużo prądu w te wskaźniki :D. Mam kilka pomysłów, zobaczymy jak w praktyce wyjdzie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[freedi]

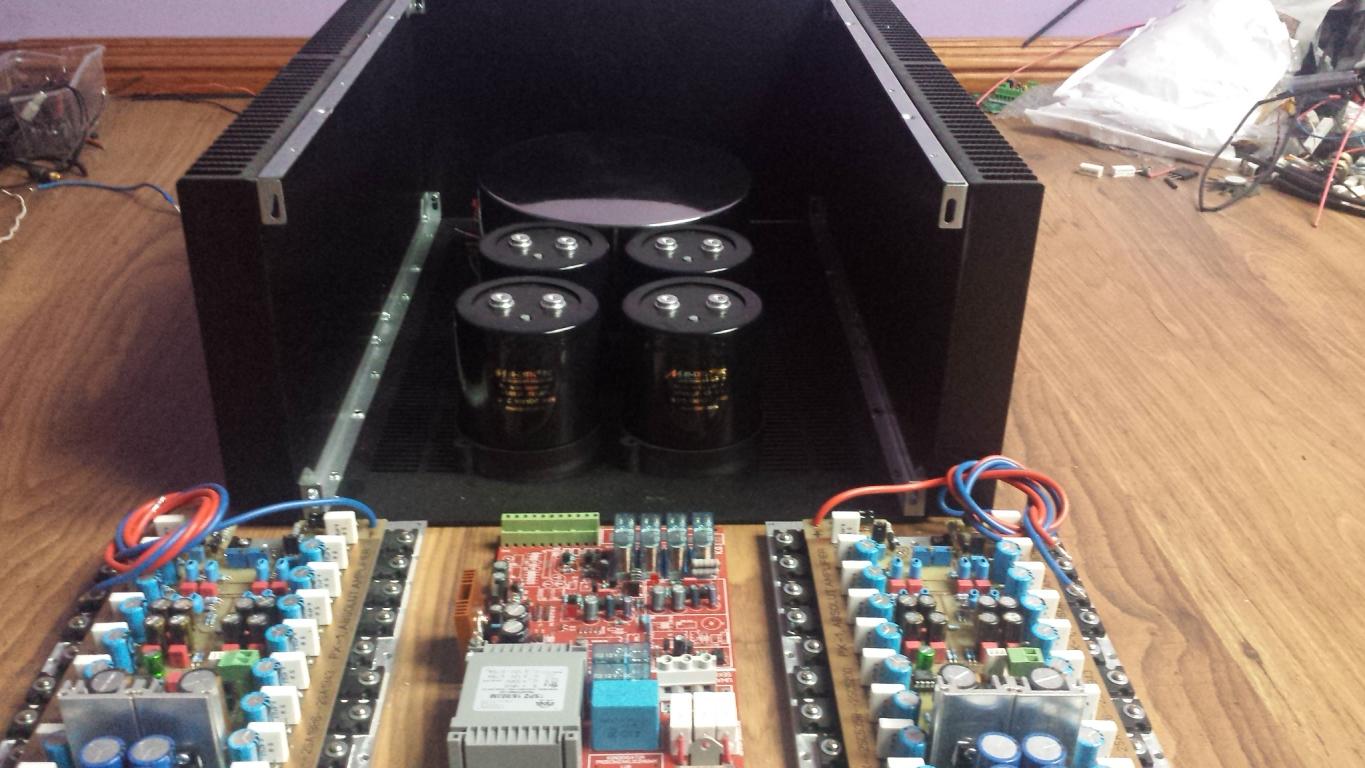

No to koniec laby ! Trza krzesać iskry i ciąć żelazo !

Jakiś czas temu miałem motyw i wystawiłem w "kostkach" kompletny kit do złożenia klona p7100 ale jakoś tak za bardzo nie było chętnych więc postanowiłem ,że sam go złożę.

Motyw ciągle aktualny ;) Ale po złożeniu i odpaleniu z drugim klonem w mostku-czuję,że ciężko będzie mi się rozstać z takim brzmieniem...



To tylko główne,najważniejsze graty....parę dni i zagra !
