@Yuras - możesz jakieś foto dodać?

[Yuras]



z innej beczki:

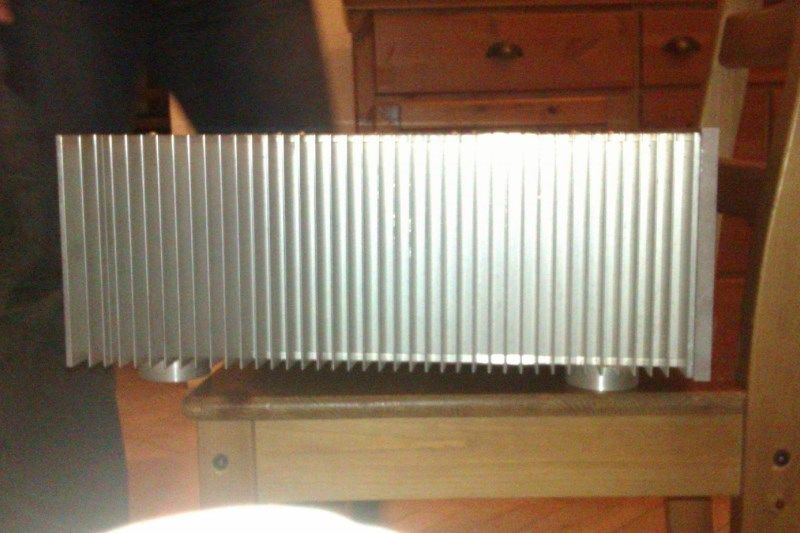

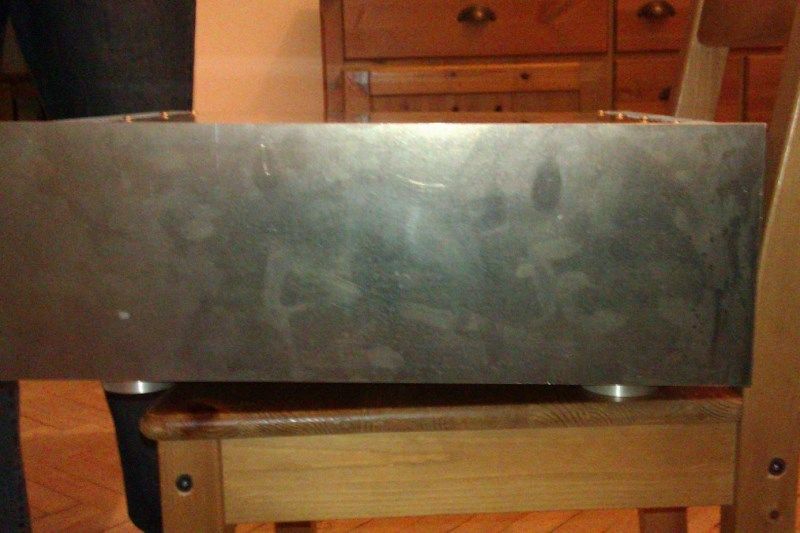

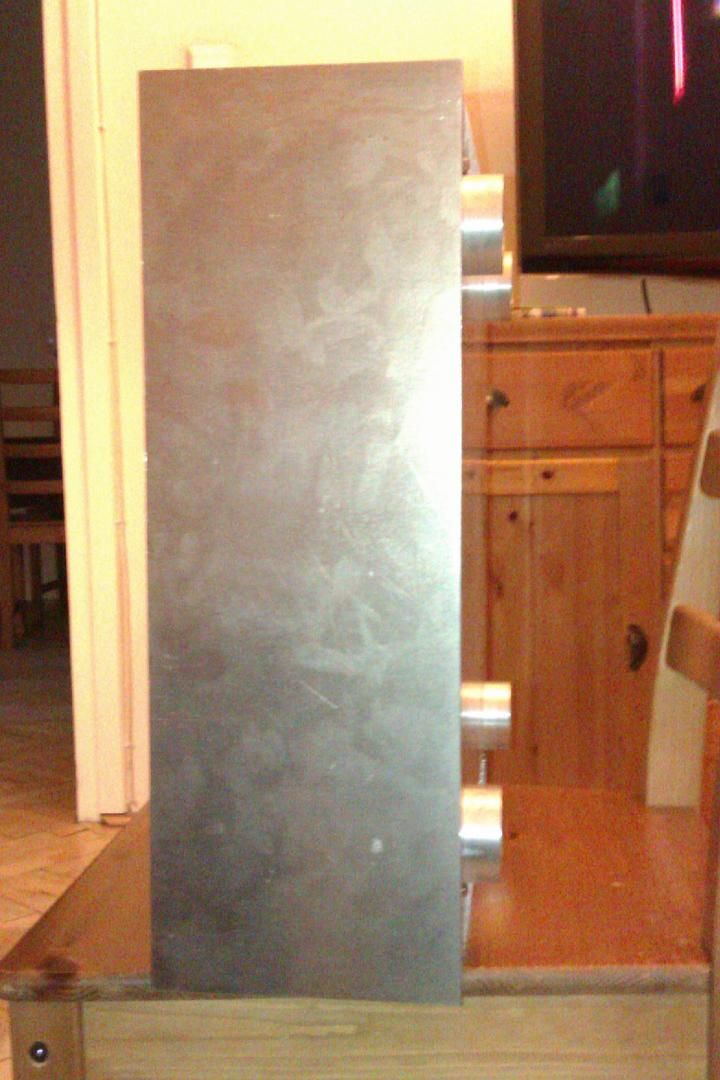

do odstąpienia obudowa do wzmacniacza wymiary 450x400x150 sz/gł/wys

boki radiatory fischera 400x150x40

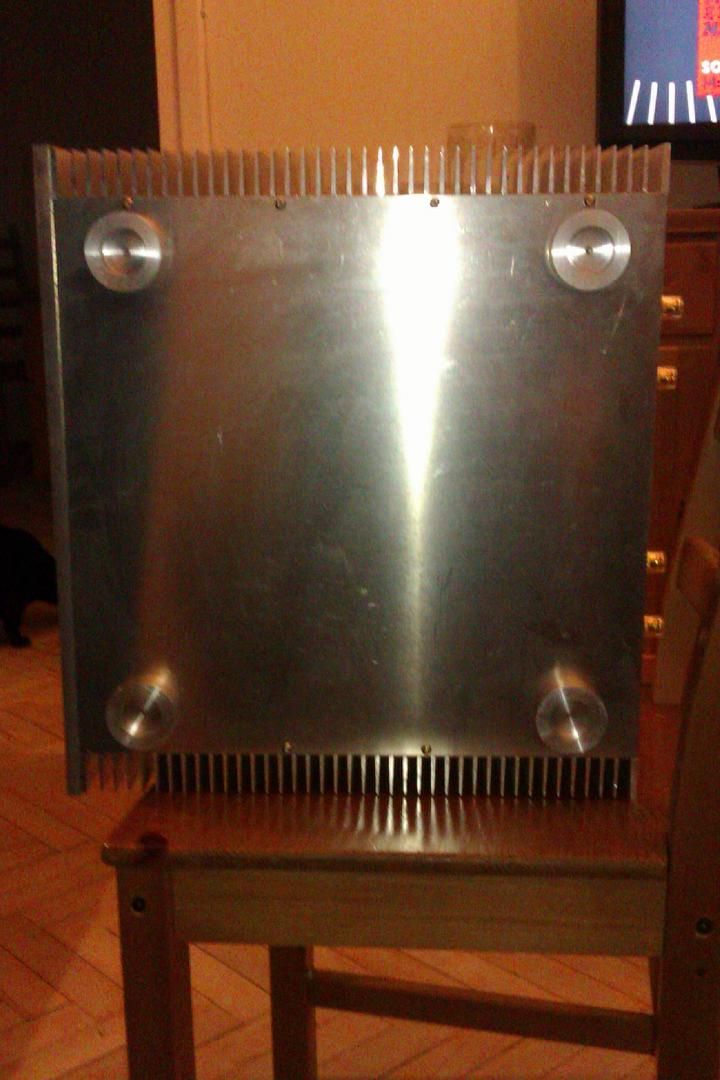

dół blacha al-5mm

góra blacha al-4mm

płyta czołowa blacha al-10mm

tył blacha al-4mm

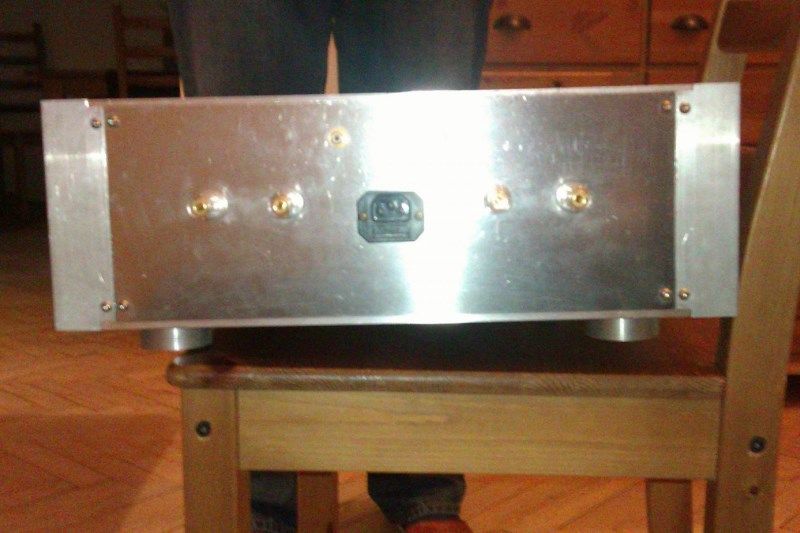

z tyłu gniazda głośnikowe , gniazda cinch,gniazdo sieciowe

stan surowy

wszystkie wkręty m4 nierdzewka na kluczyk ampulowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

E307



metka - 2 szt.





E407



woyteksirocki 2szt(komplet stereo)





pre E 408/308



woyteksirocki 2 szt

adalbert 1 szt

cezar504 -1 sztuka

Yasioo - 1 szt

grzegorz1rr - 2szt

grze_sio - 2 szt

genek - 2szt

c5z06 - 1 szt

molu - 1 szt.

Adam_85 - 2szt.

[osimar]

może komuś się przyda



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adam_85]

E307



metka - 2 szt.





E407



woyteksirocki 2szt(komplet stereo)





pre E 408/308



woyteksirocki 2 szt

adalbert 1 szt

cezar504 -1 sztuka

Yasioo - 1 szt

grzegorz1rr - 2szt

grze_sio - 2 szt

genek - 2szt

c5z06 - 1 szt

molu - 1 szt.



Niestety rezygnuję, bo ja potrzebuję pre z regulacją barwy, pozdrawiam.

[jaskiniowiec]

Witam pcb do 307 mam już w domu w piątek przyszły , jeszcze złożę to i do końca teraz tego tyg porozsyłam , jak złożę to wstawię jakięś foty jak to wygląda .

Wyszło bardzo ładnie .itp .



Co do jakieś innej gadzetologi , możliwe ze zrobię jakiś sterownik do wzmaka , soft start jakieś załączanie pilotem , połączone z protektorem , Właściwe mam gotowe takie układziki , tylko nic uniwersalnego na poczet forum .

Tylko na razie nie potrafię tergo ogarnąć i dokończyć .

Teraz chcę dokończyć p-5000 obudowa itp właściwie to tylko brakuje trochę czasu . .

[cezar504]

panowie tranzystory wysłałem do grze_sio w czwartek .dałem numer przesyłki i kartkę do kogo trany mają trafić,w sumie to 21 osób i 86 szt tranzystora.Fourierek nie zapłacił więc nie będzie miał tranzystorów.

ja w poniedziałek wybywam na urlop i nie będzie ze mną kontaktu do 22 listopada.

Edytowane 11 Listopada 2012 przez cezar504

[grze_sio]

Przesyłka od Cezar504 dzisiaj dotarła.

Proszę osoby, które zamawiały te tranzystory a nie biorą udziału w zamówieni z kashinoki o podanie swoich adresów na PM

[adik82]

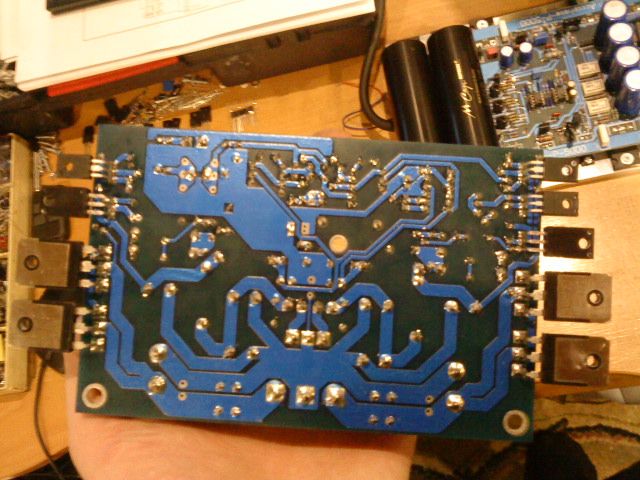

jak złożę to wstawię jakięś foty jak to wygląda .

No to ja dam na zachętę.

Brakuje niestety tylko po tranzystorze z kashionki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

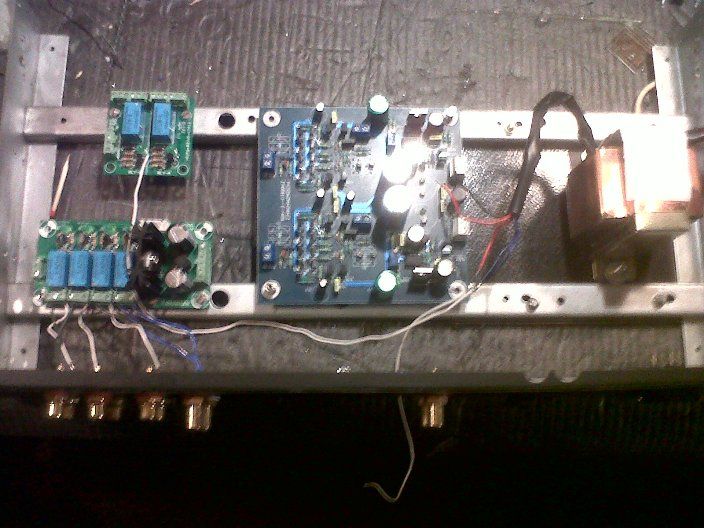

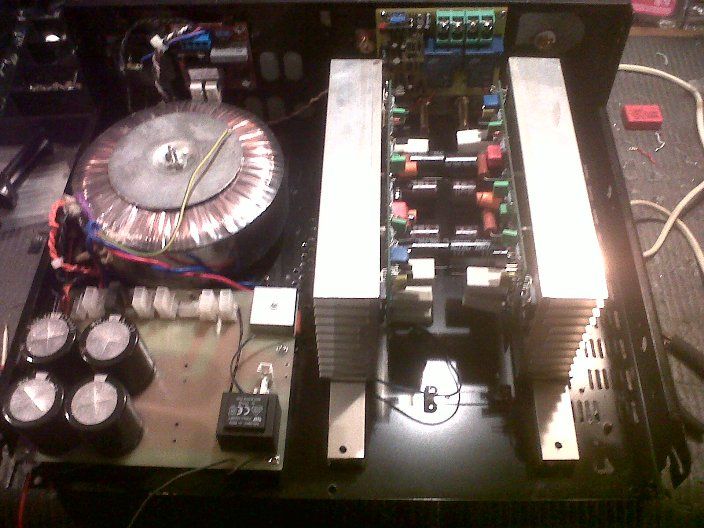

To też dla zachęty.

Zdjęcia fatalne, bo robione telefonem w piwnicy. Ale ogólny charakter widać.

Końcówka - obudowa uniwersalna pod 305V i 407. Tylko muszę poszerzyć mocowanie końcówek.

Pre - uniwersalne pod pre 408 i w przyszłości B1 Passa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Ja się trafa wreszcie doczekałem :-)

Wielkie dzięki Grzesiu. Wykonanie rewelacja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Witam , projekcik 307 wyszedł bez żadnych baboli itp , tak jak powinien , nie ma żadnych błędów itp .

Kilka uwag .

Na schemacie jest podwójna dioda zenera opisana D1 na pcb jest miejsce na dwie te diody muszą mieć wartość 8,2 volta .

Co do kondensatorków w zasilaniu jest miejsce na cztery mkt opisane cx , a elektrolity c15 i c16 można włożyć jakieś 3300 uf i jest też miejsce na 10uf jak w oryginale .

Wszystkie rezystory 2- 3 waty lutować nad pcb i lekko oddalić od elektrolitów .

I nie zapomnieć o oddzielnych masach .



Gra to elegancko tak jak powinno .



Zamówienie Pcb do przedwzmacniaczy myślę że zafiniszuję dopiero w następnym tygodniu do tej pory lista otwarta



Gdyby ktoś jeszcze był zainteresowany jeden kpl pcb jeszcze został .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Listopada 2012 przez jaskiniowiec

[ropniak]

Witam , projekcik 307 wyszedł bez żadnych baboli itp , tak jak powinien , nie ma żadnych błędów itp .

Kilka uwag .

Na schemacie jest podwójna dioda zenera opisana D1 na pcb jest miejsce na dwie te diody muszą mieć wartość 8,2 volta .

Co do kondensatorków w zasilaniu jest miejsce na cztery mkt opisane cx , a elektrolity c15 i c16 można włożyć jakieś 3300 uf i jest też miejsce na 10uf jak w oryginale .

Wszystkie rezystory 2- 3 waty lutować nad pcb i lekko oddalić od elektrolitów .

I nie zapomnieć o oddzielnych masach .



Gra to elegancko tak jak powinno .



Zamówienie Pcb do przedwzmacniaczy myślę że zafiniszuję dopiero w następnym tygodniu do tej pory lista otwarta



Gdyby ktoś jeszcze był zainteresowany jeden kpl pcb jeszcze został .

Witam.

Jaka cena kompletu, bo jakoś nie mogę znaleźć. (sorrki za pytanie)

Pozdrawiam wszystkich.

[jaskiniowiec]

Witam 130 złociszy komplet z wysyłką . Jeżeli jesteś zainteresowany to mam ostatni komplet do tego modelu .

Jeszcze zostały mi pcb do budowy układu z modelu E-350 .

[jaskiniowiec]

Do 307 nie ma już żadnego kompletu , troszkę sobie to źle przeliczyłem , chociaż wziąłem na zapas . Także już nie pytać o te pcb . Jedynie zostało do 350 .

[Bogdan]

a ja nie dostałem płytek do E307 :-)

[Yuras]

dla klonujących accu jest to propozycja,w warszawie jest firma która sprowadza takie radiatory jak na pdf. dwa takie radiatory o wysokości 150 mm to jest koszt 250zł

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jak ktoś jest zainteresowany podam namiary

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Listopada 2012 przez Yuras

[Yuras]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woyteksirocki]

a ja nie dostałem płytek do E307 :-)



Ja też nie dostałem, może jaskiniowiec jeszcze nie wysyłał ?!

[molu]

Płytki dotarły , dzięki .

[DJGienek]

Witam składających accu. widzę ze działacie ostro w temacie no więc ja też chciałem się pochwalić postępami, u mnie to wygląda to tak, oczywiście to jest jeszcze 406 ale dopiero teraz ją kończę pozostało naprawdę niewiele polutować selektor (czekam na części) zamontować panel przedni z aluminium (sie frezuje ) czekać na tarcze przednią, pomalować resztę obudowy zamontować preamp i uporządkować kable czyli naprawdę niewiele myślę że do 2 tyg trafi na sklepową półkę. :D





:

[osimar]

Witam składających accu. widzę ze działacie ostro w temacie no więc ja też chciałem się pochwalić postępami, u mnie to wygląda to tak, oczywiście to jest jeszcze 406 ale dopiero teraz ją kończę pozostało naprawdę niewiele polutować selektor (czekam na części) zamontować panel przedni z aluminium (sie frezuje ) czekać na tarcze przednią, pomalować resztę obudowy zamontować preamp i uporządkować kable czyli naprawdę niewiele myślę że do 2 tyg trafi na sklepową półkę. :D





Kurczę fajnie!!!



Ja właśnie na niższym napięciu i na jednej parze końcowych uruchomiłem 305V.

407 uruchomiona wcześniej przez adika, więc nie powinno być z nią problemów. Niestety znowu z telefonu przy kiepskim świetle.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

E407



woyteksirocki 2szt(komplet stereo)





pre E 408/308



woyteksirocki 2 szt

adalbert 1 szt

cezar504 -1 sztuka

Yasioo - 1 szt

grzegorz1rr - 2szt

grze_sio - 2 szt

genek - 2szt

c5z06 - 1 szt

molu - 1 szt.



Witam , fajnie widzieć postępy w budowie klono accu ..

Co do tych pree wychodzi 13 sztuk jak to podliczyłem 70 zł koszt całkowity - wysyłka itp , Przy 2 szt 130 zł .

Jutro albo po-jutru porozsyłam dane do przelewu .



Pcb do 307 część wysłałem , część nie bo zabrakło mi kopert do pakowania - jutro wyślę resztę .



AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA jak się widzi coś takiego , w formie paranormal



he

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[metka]

Przynajmniej grzać w mieszkaniu nie trzeba ;)

[DJGienek]

No wreszcie konkretny projekt :D

[kw]

DJGienek

Spód w swojej obudowie masz z jakiegoś gotowca czy też robiona na zamówienie ?

[DJGienek]

DJGienek

Spód w swojej obudowie masz z jakiegoś gotowca czy też robiona na zamówienie ?



Robiona na zamówienie chciałem na początku plaster miodu ale wycieli by mi tylko dla blachy 0,6 mm dlatego zamówiłem kółka z blachy 1mm



dół wygląda tak jak na zdjęciu



[adalbert]



Co do tych pree wychodzi 13 sztuk jak to podliczyłem 70 zł koszt całkowity - wysyłka itp , Przy 2 szt 130 zł .

Jutro albo po-jutru porozsyłam dane do przelewu .





Jaskiniowiec, mam taką prośbę/pytanie.

Czy jest możliwe by na płytce przerobić trochę ścieżki pod kondensatory we i wy by można było

zastosować choć 1uF, ale walcowy bądź stojące MKC, MKP można dostać z restrem 15-22,5 mm ?

Zawsze to lepsze niż "dobre" elektrolity w sygnale choć zgadzam się z tezą,

że najlepszy kondensator to jego brak jednak czasem dla świętego spokoju lepiej zastosować.

Nie mam wymiaru pcb w 1:1 więc nie mogę sprawdzić czy w ogóle fizycznie da radę tam coś zmieścić

i czy możesz mieć na to czas stąd moje pytanie.

pozdrawiam

[Olkowski]

Pytanie do Grze_sio kiedy wyślesz 2sc4685 z zamówienia?

[grze_sio]

witam, w tym tygodniu wyślę , mam juz spakowane tylko skoczyć na pocztę

powinno się jutro udać
