klon Accuphase P-350

[Maniol]

W sprawie obudowy swojej "artylerii" jeszcze nie wytoczył DJGienek !!!

A właściwie to już nieźle walnął na str. 52.

[jaskiniowiec]

Witam mam zamiar wyczyścić sobie pocztę na AS , piszcie do mnie w nowych wiadomościach .



Emil aa zapodał byś zdjęcia tej obudowy , jestem ciekaw jak wygląda na żywo ,

z tego co wnioskuje masz ją domu .

Jeszcze sobie chcę włożyć mojego 7100 którego chcę jeszcze skonczyć jako ostatniego do swojej kolekcji , zastanawiam się czy robić robić czy kupić .

[EMiL]

Jestem na wypoczynku u rodziny, jak wrócę to zrobię zdjęcia. Wykonanie jest doskonale, a jestem perfekcjonistą. Anoda równiutka.

[Kopczas]

Jaki wymiarów musi być radiator do P4100?Jaki profil?

[Dr.M]

u mnie na front panelu sa ladnie nierdzewne sruby ze stozkowym łbem na imbius...;) może na zdjęciu nie widać - może jutro zrobie lepsze:)



a jak sprawa z ukladem zabezpieczen??

[DJGienek]

Mój projekt obudowy jest prawie skończony czekam tylko na płytki od Jaskiniowca aby wprowadzić ostatnie poprawki oraz hehe na komputer w którym pękła matryca a na nim jest projekt obudowy ;p Tak że Sprawa z moją obudową nabierze rozpędu Spokojnie :)



Na razie mamy wszyscy co robić ;p Miłego lutowania

Edytowane 18 Marca 2013 przez DJGienek

[EMiL]

Mikołaj,

Jak tam trafka? Miesiąc mija...

[jaskiniowiec]

Witam ,postanowiłem troszkę opisać te całe zabawki audio ,

P-5000 , błędów żadnych opis zgodny ze schematem .

Na pcb są dołożone miejsca montażowe na diody . Opisane D7-X . D8-X , żeby czasem tam ktoś czegoś nie lutował . Można na tych pcb zmodyfikować układ kaskody , ale każdy lutuje jak na schemacie .

Kondensatorki dołożone w filtrach są 3 opisane cx i będą w zestawię części .



W serwisówce jest błąd w spisie elementów rezystor R-36 ma wartość 6,21k a na schemacie 1,621 k , ma być tak jak na schemacie 1,62 k i taka wart jest w częściach .

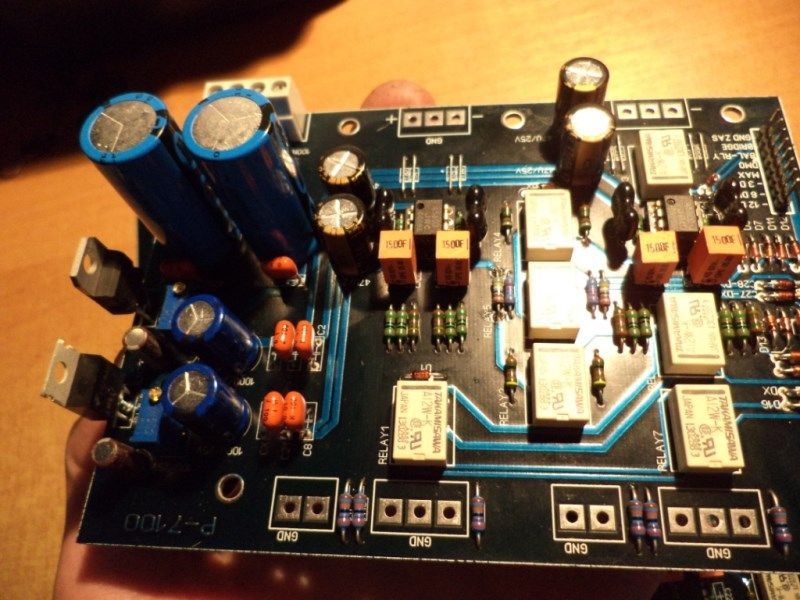

Co do tego 4100 ogólnie pcb elektrycznie jest ok , ale znalazły się tam dwa drobne błędy opisowe .

których zapomniałem poprawić z poprzedniej wersji .

W sprzężeniu mają być rezystory 4,42 kilo na schemacie opisane R-29 , R-31 .

A na pcb jest opis R-32, R-34 . Ne schemacie także te rezystory występują .

Ale stanowią one zabezpieczenie , są sprzężone, nie bezpośrednio z bimetalami .

Jak by oryginalny wzmacniacz by się przegrzewał to zastaną dołączone te rezystory do sprzężenia i zmaleje mu wzmocnienie .

Tych rezystorów nie mam uwzględnionych , można później zrobić podobne zabezpieczenie na pcb zabezpieczeń która powstanie .



Drugi błąd opisowy - na pcb powyżej rezystora r-34 znajduje r-33 - rezystor r-33 miał być opisany R-35 i ma mieć wartość taką sama jak R34- czyli 309 om .



W dokumentacji jest też taki sam błąd jak w p-5000 , tylko teraz nie potrafie sobie pomnieć o co tam chodziło , w każdym bądz razie należy składać wedle schematu a nie spisu części .

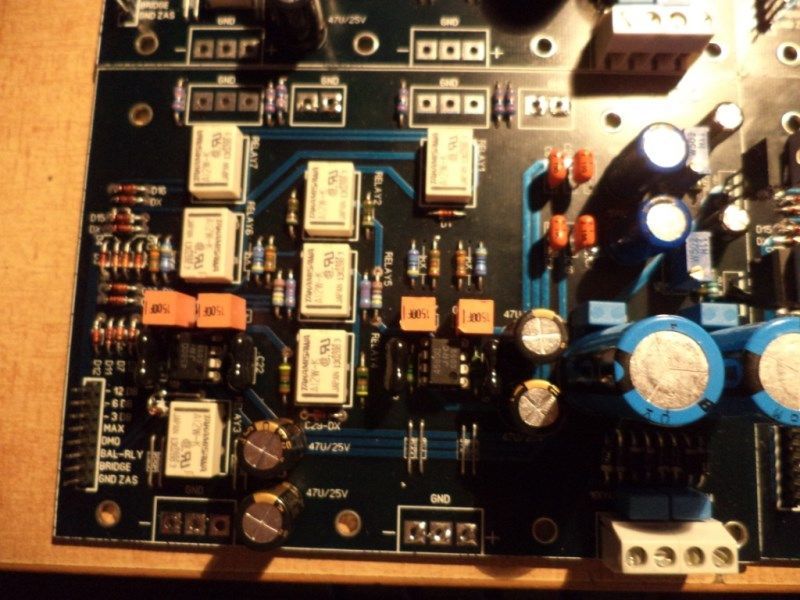

Pcb wejścia schemat jest taki sam jak zarówno w 7100 i 4100 tyle ze w 7100 jest możliwość zmostkowania wzmacniacza przy sygnale symetrycznym oraz puszczania w trybie , dwa kanały - mono .

Układzik logiki regulacji wzmocnienia jest na diodkach jak w oryginale , w każdym skoku pracują dwa przekaźniki jedynie na max trzy .

Jak żaden nie jest włączony wzmocnienie jest minimalne i potem rośnie co 3db do max .

Także wystarczy tylko sobie dołączyć przełącznik .

Plus jest wspólny na tych przekażnikach , można zrobić odwrotnie, ale na innych przekaźnikach .

W 7100 są dołożone na wyjściach op rezystory 33 om r-23, r25, r10, r14 . w 4100 ich nie ma , należy dać zworki .

4100 posiada w torze sygnałowym kondensatory 7100 ich nie ma, i także w tym projekcie ich nie uwzględniłem . I tak dobre kondensatory foliowe maja spore rozmiary , wiec należy je dołożyć na wejściu tej pcb .- o ile ktoś chce je na chamca tam wpychać .

Zasilanie Jrc 4580 4100 - 15 volt 7100 - 17,5 v . Zasilacz jest na lm 317 i 337 także można dowolnie regulować .

No i na pcb wejścia strzeliłem sobie błąd przy lm-ach w połączeniach , trochę do tej kwestii nie przywiązałem uwagi, także każdy dostanie pcb z zalutowanymi lm 337 oraz 317 , usuniecie mojej gafy jest proste a dużo tłumaczenia .

AA i jeszcze na tej pcb znajdują się miejsca na rezystory rx - są rezystory w torze sygnałowym dołożone równolegle , głownie do eksperymentów rezystancyjno sygnałowo poprawiających dźwięk .



AAA nie chce mi sie tego pisac więcej razy, takze niech sobie to każdy skopiuje albo cos w tym stylu .((::
