jeżeli masz gwarancję sprawności , to nawet się nie zastanawiaj

[Krzych 2]

2 godziny temu, jar1 napisał:

Miało być, ze często jest słaby kontakt na wyprowadzeniach oporników i warto je przeskrobać nożykiem.

A końcówki sond też dobrze jest poczyścić np czyścikiem do garnków. Nie rób papierem ściernym bo korund czy inny środek ścierny wbija się w materiał i pomimo, że błyszczy nie ma gwarancji, ze kontakt się poprawił.

[1Ender]

Po niedzieli, wtorek, może środa powinienem mieć miernik. Jeszcze nie wiem na 100 % czy kupię. Jak nie wypali to do regulacji wrócę po nowym roku dopiero gdzieś koło marca 2021.

Zobaczymy

Póki co dziękuję!

[1Ender]

Nie kupuję multimetru...

Potrzebuję zrobić sobie krokodylki do miernika na bananach. Czy przewód 1,5 mm2 będzie wystarczający. 1mb na sondę wystarczy?

Kupię też nową baterie 9V.

2 miernik pożyczę w tym tygodniu. Ewentualnie podjadę do znajomego. Zobaczę jak to wyjdzie.



1 minutę temu, 1Ender napisał:



Edytowane 20 Grudnia 2020 przez 1Ender

[jar1]

Teraz, 1Ender napisał:

Potrzebuję zrobić sobie krokodylki do miernika na bananach. Czy przewód 1,5 mm2 będzie wystarczający. 1mb na sondę wystarczy?

Po co robić? Kup jakieś na Allegro. Takie z chwtakiem np.

https://allegro.pl/oferta/koncowka-pomiarowa-do-miernika-z-chwytakiem-5891212642

i zwykłe krokodylki

https://allegro.pl/oferta/s4001-przewody-z-wymiennymi-koncowkami-pomiarowymi-7081260958



jest tego pełno do wyboru.



[artw]

bierze się przewody do miernika i na ich końcówki zakłada krokodylki i chwytaki

[1Ender]

17 godzin temu, artw napisał:

bierze się przewody do miernika i na ich końcówki zakłada krokodylki i chwytaki



18 godzin temu, jar1 napisał:

Po co robić? Kup jakieś na Allegro. Takie z chwtakiem np.

https://allegro.pl/oferta/koncowka-pomiarowa-do-miernika-z-chwytakiem-5891212642

i zwykłe krokodylki

https://allegro.pl/oferta/s4001-przewody-z-wymiennymi-koncowkami-pomiarowymi-7081260958



jest tego pełno do wyboru.



No okej, ja potrzebuję osobne krokodylki z przewodami, albo krokodylki zakładane na sondy miernika

[1Ender]

Kupiłem kabelki z krokodylkami i dodatkowo przewody z mini chwytakami. Miernik profesjonalny pożyczony, jutro pomiary.

Wesołych świąt!?

[1Ender]

W mierniku mam pomiar napięcia DC i pomiar prądu DC. Czy interesuje mnie tylko napięcie prądu stałego?

@artw @jar1 @Krzych 2

[Krzych 2]

Ojjjj. A to ważne jak cholera. Zanim zaczniesz poczytaj czym jest pomiar napięcia, a czym prądu i jak się mierzy. Tutaj jeśli się pomylisz i ustawisz pomiar prądu robisz zwarcie. Bo przyrząd mierzy wewnątrz spadek napięcia na rezystorze pomiarowym o małej wartości czyli prawie na zwarciu. Wszystkie pomiary to pomiary napięcia DC. Kolega Jarek w instrukcji uwzględnił prądy, ale niejako z przelicznika, czyli napięcia mierzone na elementach (spadki napięć) , a więc prądy w tym wypadku wylicza się z prawa Ohma

Dopiszę jeszcze. Czytałeś instrukcję? W jakich jednostkach podane są wartości te zmierzone?

I pomyśl

[1Ender]

Czytałem instrukcję, zawsze tak robię. Zrobiłem pomiary napięcia DC dla mV. Do pomiaru prądu wpina się czerwoną sondę w inną "dziurę".

Poniżej zdjęcia prawej końcówki już wyregulowanej.

@jar1 @Krzych 2  @artw

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





W górnej części miernika widoczny jest zakres minimum i maksimum.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

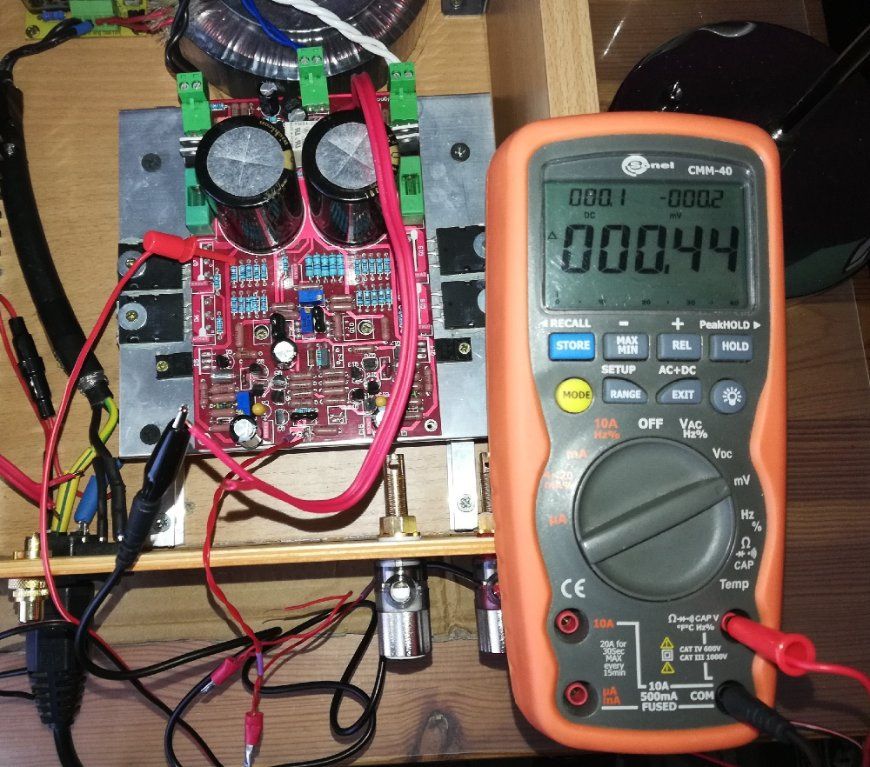

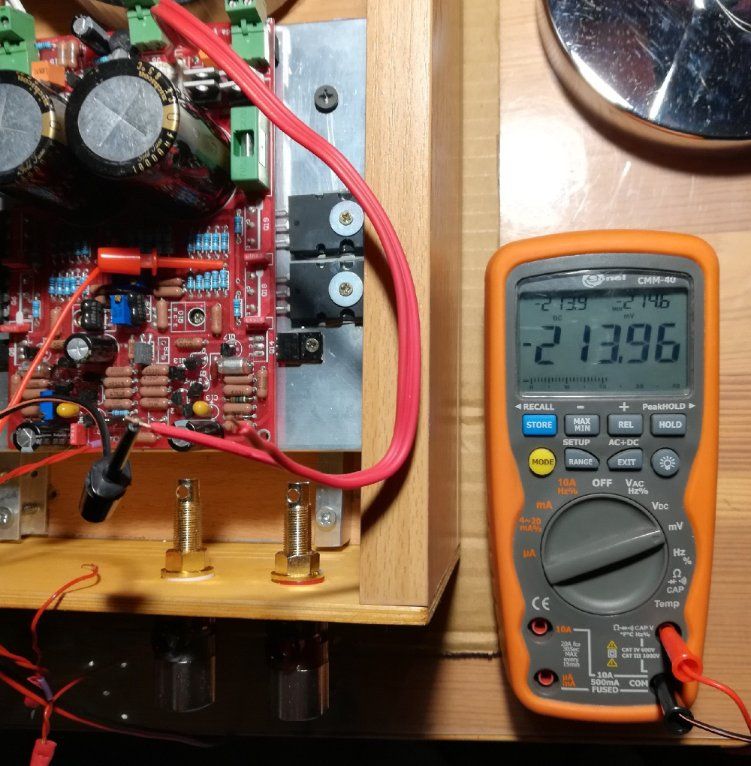

Na pierwszym zdjęciu widać, ze zmierzyłeś 1,9mV, pewno dlatego, że podłączyłeś się nie z tej strony opornika .   Nie do wyjścia wzmacniacza, ale do emiterów tranzystorów moc. Stąd większy spadek napięcia, bo płynie tam juz jakiś prąd spoczynkowy. Porównaj z czwartym zdjęciem, tam jest z dobrej strony opornika.



[1Ender]

Prąd spoczynkowy i napięcia. Problem jest taki, że nie można ustawić wartości na + w napięciu DC.

Prąd spoczynkowy



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Napięcie DC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Grudnia 2020 przez 1Ender

[jar1]

Teraz, 1Ender napisał:

Prąd spoczynkowy i napięcia. Problem jest taki, że nie można ustawić wartości na + w napięciu DC.

Prąd spoczynkowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Napięcie



Jest dobrze. Teraz nie mierzysz żadnego DC tylko ustawiasz na ok. 5mV napięcie na rezystorach emiterowych, by ustawić wymagany prąd spoczynkowy tranzystorów mocy.

W ujemnej gałęzi zasilania masz ujemne napięcia , dopóki nie zmienisz odwrotnie podłączenia sond na oporniku. Wartości są dobre.







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Grudnia 2020 przez jar1

[1Ender]

Czyli można tak zostawić?

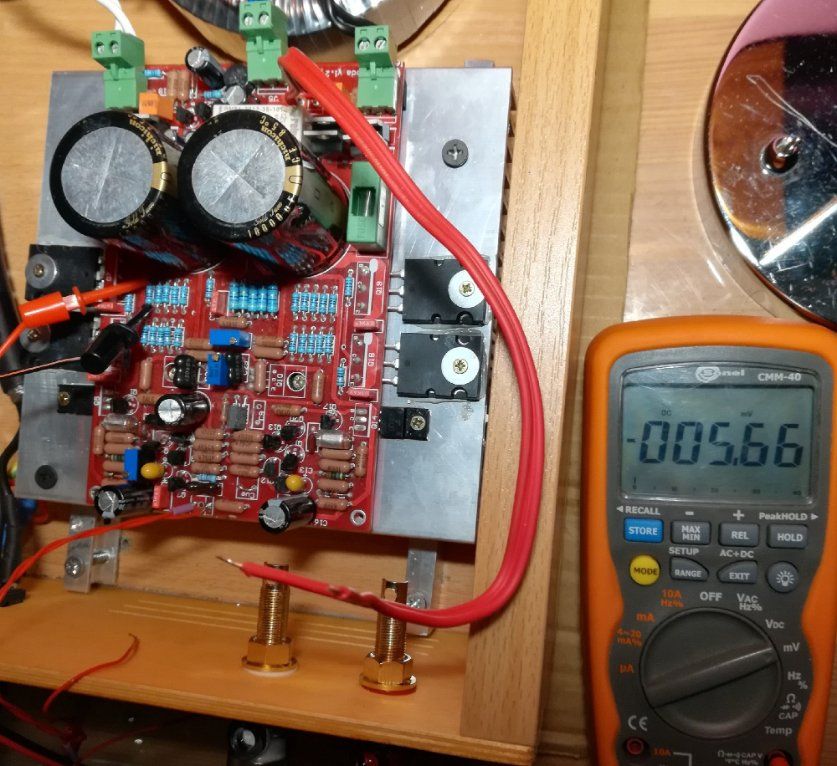

Pierwsze 2 zdjęcia to prąd spoczynkowy.

@artw @jar1 @Krzych 2

[jar1]

Podmieniłes i dodałes zdjecia.

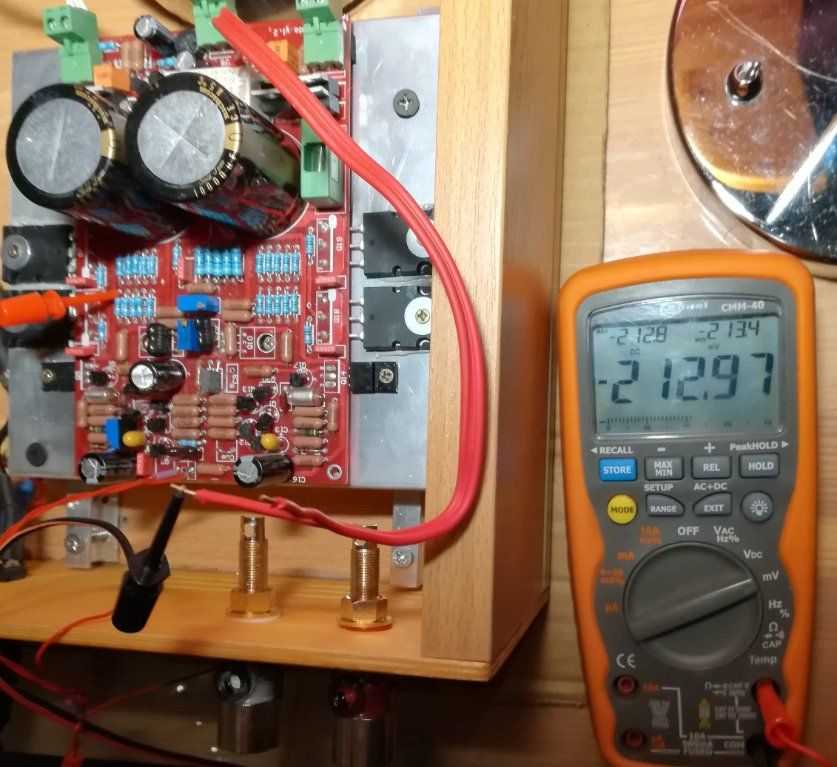

Poprzednio nie było pomiarów na wyjściu.

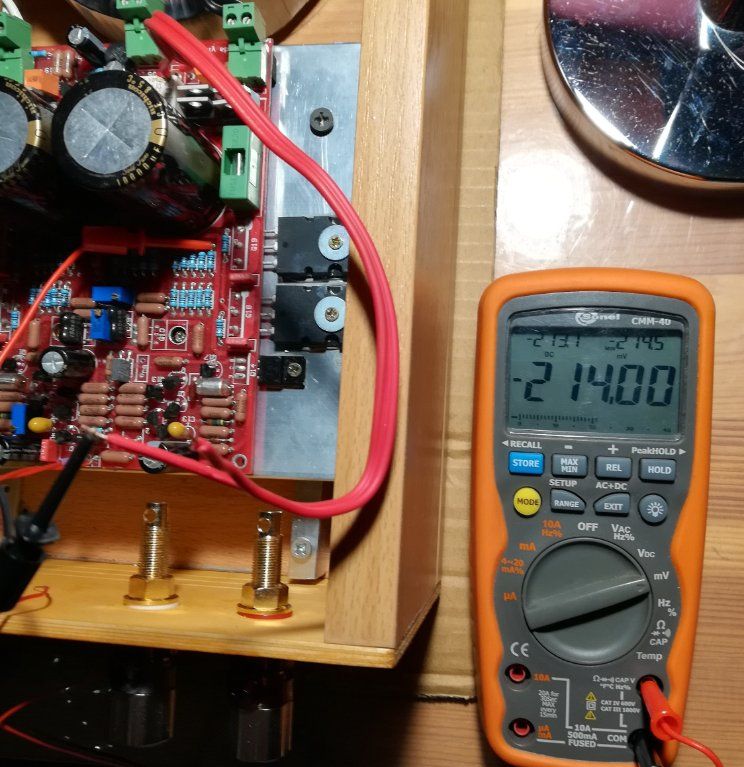

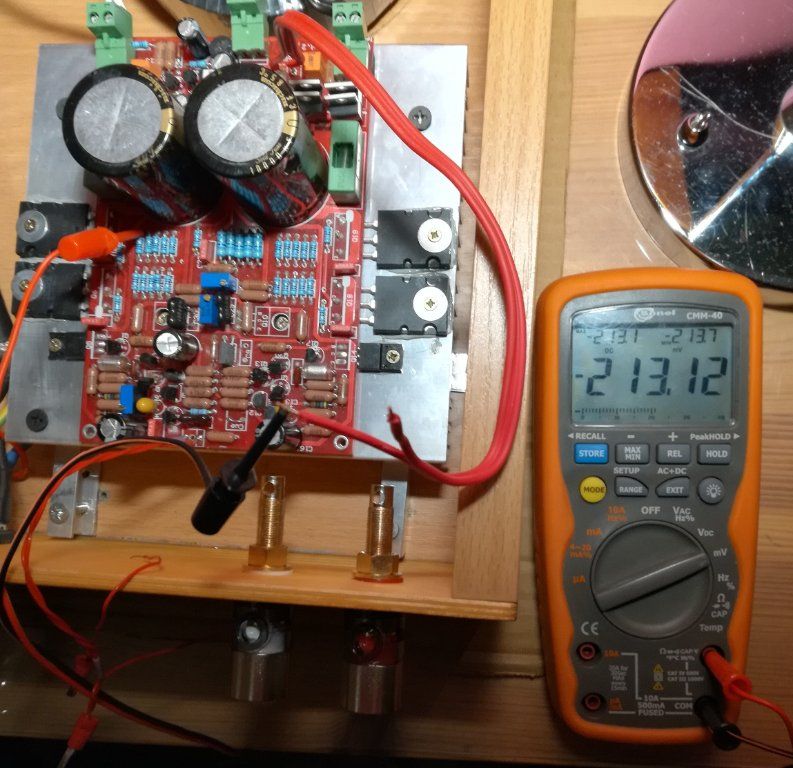

Na wyjściu masz teraz - 213 mV i z tym trzeba zjechać teraz do zera potencjometrm R6.



Edytowane 26 Grudnia 2020 przez jar1

[artw]

39 minut temu, jar1 napisał:

Na wyjściu masz teraz - 213 mV i z tym trzeba zjechać teraz do zera potencjometrm R6.

te zero to takie umowne.Jakieś 1mV na plusie lub minusie jest akceptowalną wartością.Wynik poprawiamy po rozgrzaniu wzmacniacza

[jar1]

Teraz, artw napisał:

te zero to takie umowne.Jakieś 1mV na plusie lub minusie jest akceptowalną wartością.Wynik poprawiamy po rozgrzaniu wzmacniacza

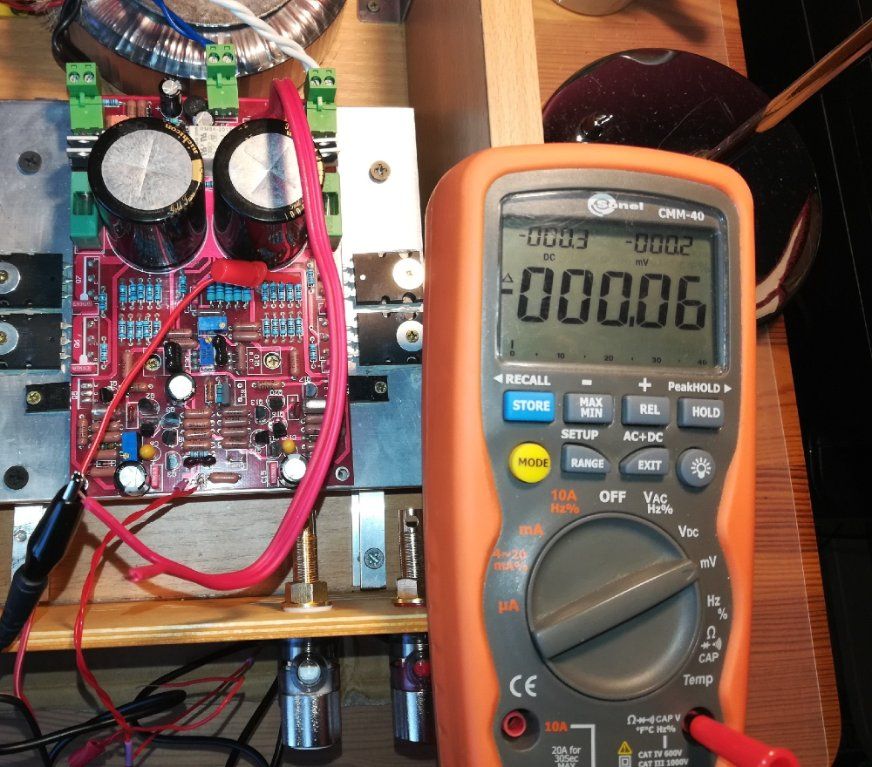

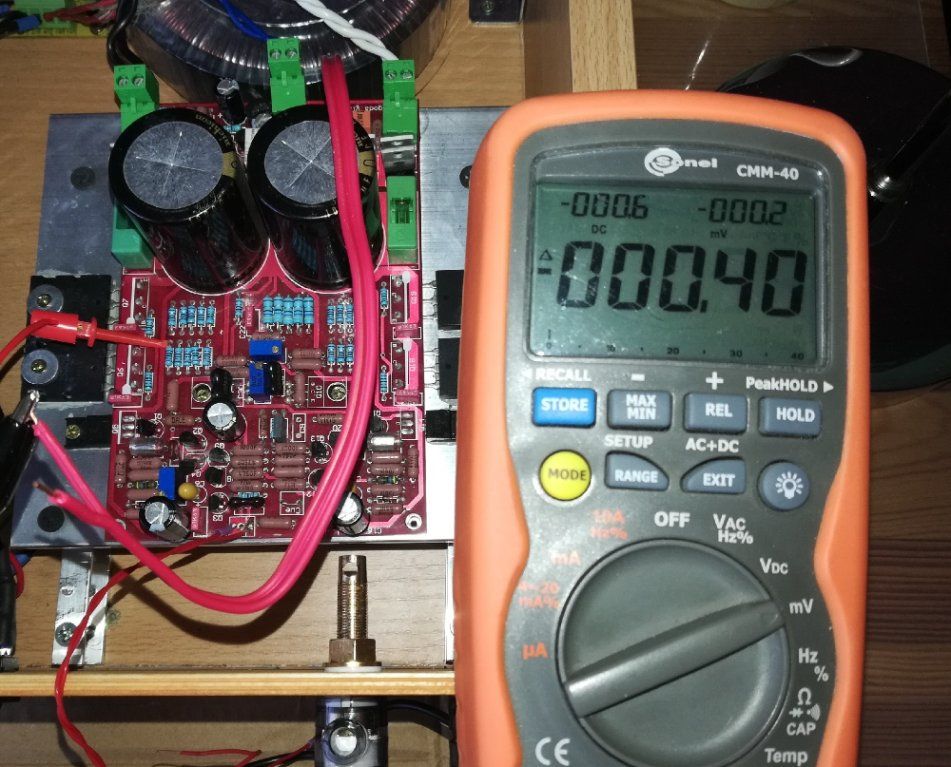

Ale miał już na pierwszych zdjęciach 0,4mV na wyjściu. I nieco się już gubię w tym, co robi i opisuje.

[1Ender]

Przy 0,4 mV nie można było ustawić prądu spoczynkowego.

@artw @jar1 @Krzych 2

[jar1]

Teraz, 1Ender napisał:

Przy 0,4 mV nie można było ustawić prądu spoczynkowego.

@artw @jar1 @Krzych 2

Czy po ustawieniu prądów można skorygować do zera zero na wyjściu? Powinno się dac regulować potencjometrem R6.

Jesli nie, to może byc jakiś problem.  Zostaw wtedy ten kanał i sprawdź i reguluj  drugi kanał.



[1Ender]

Prawa końcówka

Po ustawieniu prądu spoczynkowego można skorygować do zera zero na wyjściu, ale wówczas maksymalny prąd spoczynkowy wynosi około 1mV i nie można go już podnieść.



Lewa końcówka

 ustawienie jest prawie idealnie. Około 0,6 mV na wyjściu, a prąd spoczynkowy około 5,6 mV.

@artw  @jar1. @Krzych 2

Jutro zdjęcia.

Problemem jest prawa końcówka. Nie wiem dlaczego nie można idealnie ustawić.

Edytowane 26 Grudnia 2020 przez 1Ender

[jar1]

Teraz, 1Ender napisał:

Nie wiem dlaczego nie można idealnie ustawić.

Coś tam chyba jest nie tak. Juz wcześniej mi sie nie podobało. Wygląda na to że cos  nie działa dobrze jak trzeba w dodatniej części zasilania układu.

Spokojnie, na razie sobie odpocznij.

[artw]

najpierw ustawiasz prawidłowy prąd spoczynkowy , potem napięcie na wyjściu. Robiąc to w ten sposób do ilu możesz dojść z napięciem na wyjściu?

Edytowane 26 Grudnia 2020 przez artw

[1Ender]

@artw. Przy ustawieniu prądu spoczynkowego na około 5,6 mV mogę zejść z napięciem prawie do zera 0,6 mV - 0,4 mV.

ALE !!

Po ustawieniu zera

Mierząc powtórnie, Prąd spoczynkowy spada do około 1 mV. I nie można już go podnieść. Można zmniejszyć.

Edytowane 26 Grudnia 2020 przez 1Ender

[koluszkin]

Wejście sygnału do wzmacniacza nie powinno być zwarte do masy na czas regulacji? Z tego co widzę na zdjęciach, przewody wiszą w powietrzu.

[jar1]

Teraz, 1Ender napisał:

Problemem jest prawa końcówka. Nie wiem dlaczego nie można idealnie ustawić.

Zmierz napięcia na diodzie zenera D1 w tej końcówce. Na obu jej końcówkach względem masy całego układu. Miernik na zakresie napięcia co najmniej 30V.

Edytowane 26 Grudnia 2020 przez jar1

[1Ender]

1 minutę temu, jar1 napisał:

Zmierz napićia na diodzie zenera D1 w tej końcówce. Na obu jej końcówkach względem masy całego układu. Miernik na zakresie napięcia co najmniej 30V.

Jutro zrobię pomiary i zdjęcia. Sprawdzę na schemacie, gdzie to jest.

Minus brać z powodu speaker? SP, na płytce pcb?

[jar1]

Teraz, 1Ender napisał:

Minus brać z powodu speaker? SP, na płytce pcb?

Może być, masa nie idzie przez przekaźnik.. Trzeba przeanalizować napiecia i spróbować okreslic, gdzie jest problem.

Edytowane 26 Grudnia 2020 przez jar1

[artw]

masz dwa mierniki.Jeden podepnij na stałe do mierzenia prądu spoczynkowego , drugi do mierzenia zera na wyjściu

17 minut temu, jar1 napisał:

Zmierz napięcia na diodzie zenera D1 w tej końcówce. Na obu jej końcówkach względem masy całego układu. Miernik na zakresie napięcia co najmniej 30V.

jego miernik ma automatyczny wybór zakresu ? jest tylko wybór V/mV

[jar1]

Teraz, artw napisał:

masz dwa mierniki.Jeden podepnij na stałe do mierzenia prądu spoczynkowego , drugi do mierzenia zera na wyjściu

jego miernik ma automatyczny wybór zakresu ? jest tylko wybór V/mV

OK. ?

W każdym razie maja byc Volty.

Edytowane 26 Grudnia 2020 przez jar1
