Wzmacniacz 'Ugoda'

[artw]

jak już wszystko zawiedzie przeczytaj instrukcję obsługi ( dostałeś od jar1 na priv)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

@artw  Tak, ale ugoda była uruchomiona, grała u kogoś, wszystko było ustawione. A teraz jakieś jaja są! To co wszystko wylutować i robić uruchamianie od początku? Miej że litość!!

Do głowy przychodzi mi, uszkodzony multimetr, albo jakiś element dotyka radiatora i robi zwarcie.

Ewentualnie jaki multimetr kupić? Obecny Unit Ut 33 B.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Grudnia 2020 przez 1Ender

[jar1]

Ale co mierzysz, bo już się gubię w opisach?







Masz tylko problem z ustawieniem prądu  spoczynkowego w jednym kanale?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Kolego stop, stop. Masz opis uruchomienia? Kolega Jarek dał Ci opis uruchomienia. Zostaw kręcenie. Poczytaj opis i zrób według niego. Poczytaj nie grzeb póki nie załapiesz o co biega

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Tak, problem na 1 kanale. @jar1  @Krzych 2  @artw.@artw. Mierzyłem prąd spoczynkowy oraz napięcie na wyjściu. Wszystko pływa, multimetr wariuje.

A Na 2 końcówce wszystko w porządku.

Panowie! Może ktoś mieszka blisko Legnicy i mógłby rzucić okiem o co chodzi?

Ja nie będę rozlutowywać wszystkiego i ustawiać od początku! Przy rozlutowywaniu może coś pójść nie tak!

Coś się zepsuło, albo multimetr do wymiany. Patrzyłem pod płytkę pcb, nic z elementów nie dotyka radiatora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Grudnia 2020 przez 1Ender

[Krzych 2]

Zewrzyj wejścia do masy, ale na pinach wejściowych. Zobacz czy jest to samo.

Prąd spoczynkowy pływający i skaczące DC czyli pętla , wzbudzenie to tyle co można wywnioskować o ile elementy na płytce są sprawne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Grudnia 2020 przez Krzych 2

[1Ender]

@Krzych 2  w którym miejscu? Czym zewrzeć, przylutować coś? Pętla na płytce czy między pcb, a radiatorem coś zwiera?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Grudnia 2020 przez 1Ender

[jar1]

35 minut temu, 1Ender napisał:

Tak, problem na 1 kanale.

Wczoraj mierzyłeś oba kanały i na żadnym zero na wyjściu nie wariowało? Kiedy i po czym sie to zaczęło?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

@jar1  problem zaczął się przy próbie ustawienia prądu spoczynkowego R26. Teraz już nic nie mogę wyregulować...  Może walnięty potencjometr?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Grudnia 2020 przez 1Ender

[jar1]

11 minut temu, 1Ender napisał:

Może walnięty potencjometr?

Można spróbować, na odłączonym zasilaniu, zmierzyć oporność na tym potencjometrze i kręcąc nim sprawdzać czy się ona zmienia. Może masz go maksymalnie skręconego na  minimalną wartość? Skrajną?

Zrób zdjęcie tego co masz, chyba nie masz obwodów wejściowych blisko trafa?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

@jar1   @Krzych 2   @artw

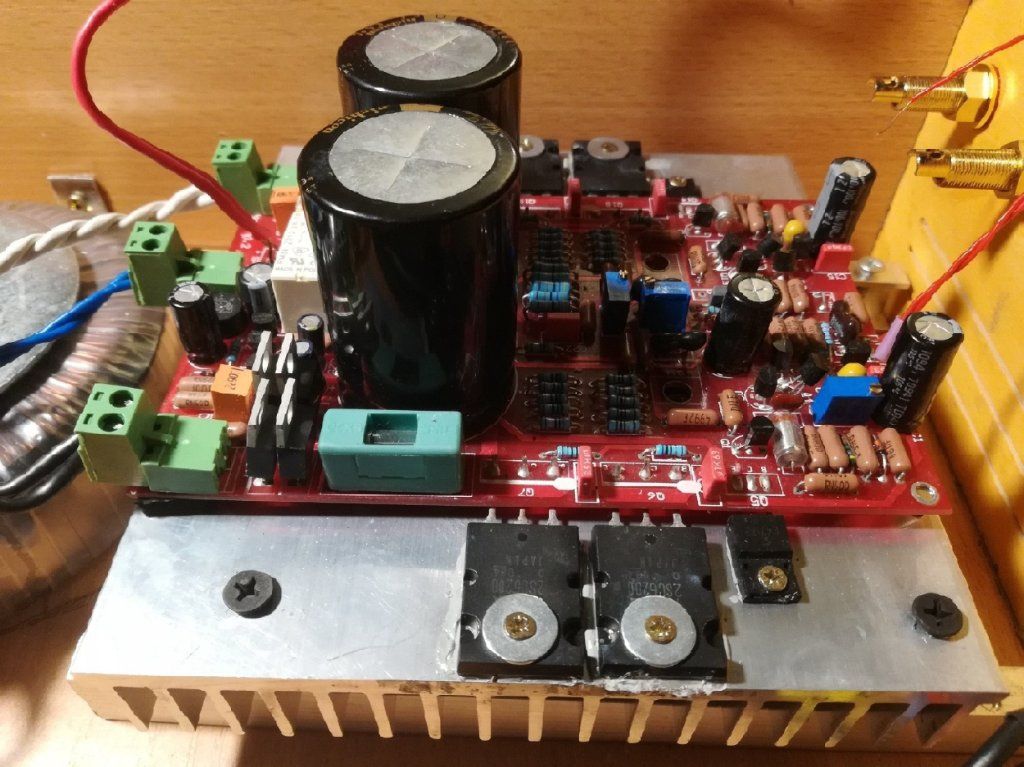

Mam prawie przy samym trafie, odległość radiatora od trafa to około 2 cm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Grudnia 2020 przez 1Ender

[Krzych 2]

Trafo owszem blisko, ale nie obwodów wejściowych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

40 minut temu, jar1 napisał:

Można spróbować, na odłączonym zasilaniu, zmierzyć oporność na tym potencjometrze i kręcąc nim sprawdzać czy się ona zmienia. Może masz go maksymalnie skręconego na  minimalną wartość? Skrajną?

Zrób zdjęcie tego co masz, chyba nie masz obwodów wejściowych blisko trafa?



W tych samych punktach co ustawienie prądu spoczynkowego? Ustawiłem na 200 omów i kręcąc potencjometrem nic się nie zmieniło. Wyłączony kabel z gniazda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Grudnia 2020 przez 1Ender

[jar1]

12 minut temu, 1Ender napisał:

W tych samych punktach co ustawienie prądu spoczynkowego? Ustawiłem na 200 omów i kręcąc potencjometrem nic się nie zmieniło. Wyłączony kabel z gniazda.

Potencjometr ma 5k omów, więc dwieście omów to za mało. Ustaw na co najmniej 10k.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

@jar1Mam  20k, 200k,  20M

Na 20k omów kręcąc potencjometrem, końcówki multimetru do opornika nic się nie zmieniło.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

22 minuty temu, 1Ender napisał:

@jar1Mam  20k, 200k,  20M

Na 20k omów kręcąc potencjometrem, końcówki multimetru do opornika nic się nie zmieniło.

A jaką wartość pokazywał miernik i o jakim oporniku piszesz? Mało byc na potencjometrze



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

36 minut temu, jar1 napisał:

A jaką wartość pokazywał miernik i o jakim oporniku piszesz? Mało byc na potencjometrze



To trzeba odkręcić pcb od radiatora? Bo nie widzę innej możliwości.

Dobra kto mi to ogarnie?

Mieszka ktoś w pobliżu Legnicy? Ktoś pomoże? Można pisać priv, albo tu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

53 minuty temu, 1Ender napisał:

To trzeba odkręcić pcb od radiatora? Bo nie widzę innej możliwości.

Można sobie poradzić  z tym bez demontażu. Masz rysunek pcb, nie pamiętam, czy też wysłałem? Bo jak elementy są wlutowane, to ciężko się dopatrzeć który jest gdzie.

Wg schematu mierzysz oporność pomiędzy R37 a R79 - te miejsca są bezpośrednio połączone z potkiem R22.  A do nich można się dostać od góry.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

@jar1a co mi to da? Co znaczy pomiędzy?

R37 i R79 znalazłem i...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Grudnia 2020 przez 1Ender

[1Ender]

Na jednym rezystorze jest wartość 1.00 na drugim 0,37 i nic się nie dzieje podczas kręcenia.

Miernik 20k  Om.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Grudnia 2020 przez 1Ender

[jar1]

30 minut temu, 1Ender napisał:

R37 i R79 znalazłem i...

..spójrz na schemat. Zobacz, że jest pomiędzy nimi jest włączony potencjometr R22.

To jest to, co nas teraz interesuje,

A masz jakiś opornik luzem, żeby na nim sprawdzić czy miernik działa?

Bo te zerowe wskazania jakieś dziwne są .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Grudnia 2020 przez jar1

[1Ender]

31 minut temu, jar1 napisał:

..spójrz na schemat. Zobacz, że jest pomiędzy nimi jest włączony potencjometr R22.

To jest to, co nas teraz interesuje,

A masz jakiś opornik luzem, żeby na nim sprawdzić czy miernik działa?

Bo te zerowe wskazania jakieś dziwne są .

Żałuję tylko, że nie zrobiłem pomiarów jak było zamontowane na blachach alu. Było by wiadomo czy to ja spieprzyłem, czy przyjechało uszkodzone..

opornika nie mam mogę kupić coś. Podaj wartości.

Na moje walnięty R22 i może on robi jakieś zwarcie? Poza tym stuka przy kręceniu. Tak jak przy zerwanym gwincie.

Podaj linka na potencjometr i jego wartość. To też kupię.

Edycja

Rano podłożę kartkę, tekturkę między pcb a radiator, sprawdzę może będzie inaczej. Tam gdzie lutowałem.

Edycja 2.

a małe tranzystory też mogą mieć wpływ? Te obok potka?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Grudnia 2020 przez 1Ender

[jar1]

24 minuty temu, 1Ender napisał:

Na moje walnięty R22 i może on robi jakieś zwarcie? Poza tym stuka przy kręceniu. Tak jak przy zerwanym gwincie.

Być może go przekręciłeś przy regulacji. Dlatego warto zmierzyć go, tak jak pisałem i sprawdzić czy reaguje na kręcenie czy nie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

1 minutę temu, jar1 napisał:

Być może go przekręciłeś przy regulacji. Dlatego warto zmierzyć go, tak jak pisałem i sprawdzić czy reaguje na kręcenie czy nie

Nie reaguje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Ten potek przeskakuje przy kręceniu w obu kierunkach czy tylko w jednym? Jak w obu to trzeba wymienić, jak w jednym to spróbuj obracać w drugą stronę. Takie elementy rzadko się psują.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

a jak mierzysz potencjometr wieloobrotowy , jak po wlutowaniu w płytkę nie ma on dostępnych nóżek?

Za dużo tu dymu i zamieszania , może zacznijmy jeszcze raz i spokojnie , powoli.

CZY PRZECZYTAŁEŚ INSTRUKCJĘ???????????? prosta odpowiedź tak/nie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Grudnia 2020 przez artw

[1Ender]

4 godziny temu, frobek napisał:

Ten potek przeskakuje przy kręceniu w obu kierunkach czy tylko w jednym? Jak w obu to trzeba wymienić, jak w jednym to spróbuj obracać w drugą stronę. Takie elementy rzadko się psują.

przeskakuje w jedną. Zmniejszanie.



2 godziny temu, artw napisał:

a jak mierzysz potencjometr wieloobrotowy , jak po wlutowaniu w płytkę nie ma on dostępnych nóżek?

Za dużo tu dymu i zamieszania , może zacznijmy jeszcze raz i spokojnie , powoli.

CZY PRZECZYTAŁEŚ INSTRUKCJĘ???????????? prosta odpowiedź tak/nie

Mierzyłem na opornikach.

Czytałem. Nie rozumiem Twojego pytania, co to zmienia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Grudnia 2020 przez 1Ender

[1Ender]

2 godziny temu, artw napisał:

a jak mierzysz potencjometr wieloobrotowy , jak po wlutowaniu w płytkę nie ma on dostępnych nóżek?

Za dużo tu dymu i zamieszania , może zacznijmy jeszcze raz i spokojnie , powoli.

CZY PRZECZYTAŁEŚ INSTRUKCJĘ???????????? prosta odpowiedź tak/nie

Ciąg dalszy. Patrz wyżej.

Założyłem, że punkty uruchamiania zostały wykonane prawidłowo. Zacząłem od  punktu wlutowanych tranów i bezpieczników. I utknąłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Spokojnie, ogarniemy to. Obróć ten "przeskakujący" potencjometr w przeciwnym kierunku tak 4-5 pełnych obrotów i zrób pomiary.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

@frobek  niestety muszę wychodzić, wrócę do tematu późnym popołudniem. Dzięki wszystkim.

BTW. wg mnie należałoby całą procedurę uruchamiania przeprowadzić od początku. Tak byłoby najlepiej. Wylutować wszystko, trany bezpieczniki, niektóre kondy.. itd. Przynajmniej byłaby pewność, że wszystko działa!

Ale nie mam wprawy w rozlutowywaniu i mógłbym coś uszkodzić.
