Wzmacniacz 'Ugoda'

[notoryczny]

9 godzin temu, 1Ender napisał:



@jar1

Czyli z softstartu przewód L na bezpiecznik na środkowy pin, a z zewnętrznego pina bezpiecznika na wyłącznik. Z wyłącznika na gniazdo zasilania. Czy tak?

@Krzych 2 softstart ma 4A bezpiecznik.

Jeszcze pytanie. Wyłącznik ma 3 piny. Przy załączeniu zwarty jest środkowy i zewnętrzny prawy. Tu daje dwa przewody fazowe jeden na wejście, drugi na wyjście? Tak? A co z zewnętrznym lewym? Ma zostać pusty? Bo przy wyłączeniu zwiera zewnętrzny lewy i środkowy pin.  Z tego co wiem wyłącznik  ma  "przerwać " przewód fazowy / [obwód na plusie].

@mone  nie mam jeszcze podłączonych przewodów, na razie pytania teoretycznie, by nie spalić czegoś. ?

Jest tam schemat na stronie sprzedawcy( tego soft startu)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

9 godzin temu, artw napisał:

kolejność - bezpiecznik - wyłącznik - softstart- trafo

Jak nie masz bezpiecznika przed wyłącznikiem to dorób - kup gniazdo na tylną ścianę i zamontuj

gniazdo zasilania - bezpiecznik - włącznik - softstart - trafo ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Grudnia 2020 przez 1Ender

[Krzych 2]

Masz gniazdo zasilania w obudowie? No to pierwszy element to bezpiecznik, a potem reszta.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

@Krzych 2 wrzuciłem zdjęcia w PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

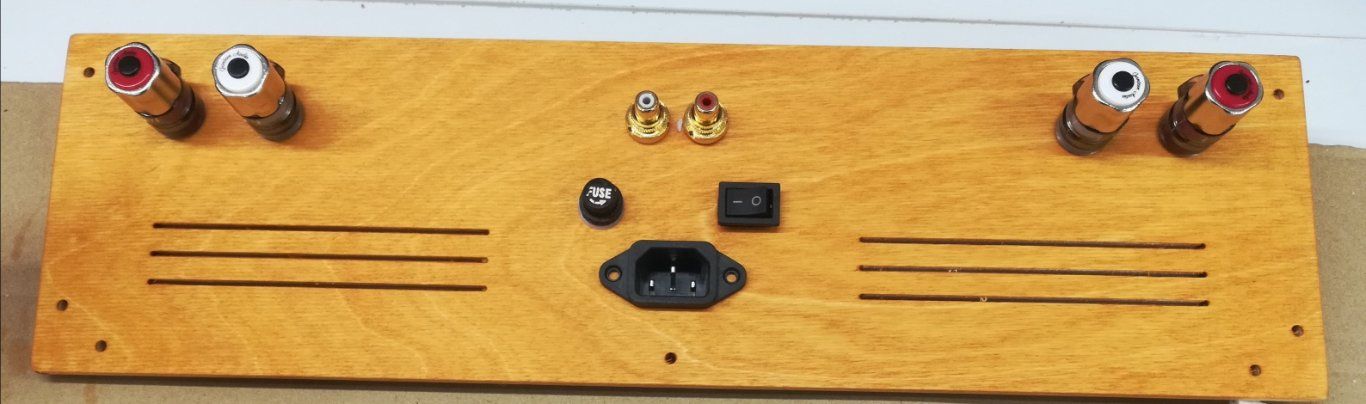

Mam wszystko obsadzone na tylnym panelu. Osobno włącznik, osobno gniazdo zasilania, osobno bezpiecznik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Grudnia 2020 przez 1Ender

[1Ender]

Możecie spojrzeć na schemat połączenia, czy wszystko jest prawidłowo?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Na wyłączniku nie ma przewodu N.

Jeden z kolegów pisał, by chwilowo nie podłączać PE z PE trafa. Gniazdka mam zerowane.

I jeszcze czy panel tylny z gniazdami można dać od strony Traf, czy lepiej od płytek pcb?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

14 godzin temu, 1Ender napisał:

Możecie spojrzeć na schemat połączenia, czy wszystko jest prawidłowo?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nie , nie jest

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Proszę o poprawienie. Co jest źle? @artw

@Krzych 2  @jar1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Grudnia 2020 przez 1Ender

[artw]

W dniu 7.12.2020 o 15:41, 1Ender napisał:

gniazdo zasilania - bezpiecznik - włącznik - softstart - trafo

do tego trafa z przodu , płytki z tyłu , wyłącznik na przedniej ścianie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Grudnia 2020 przez artw

[jar1]

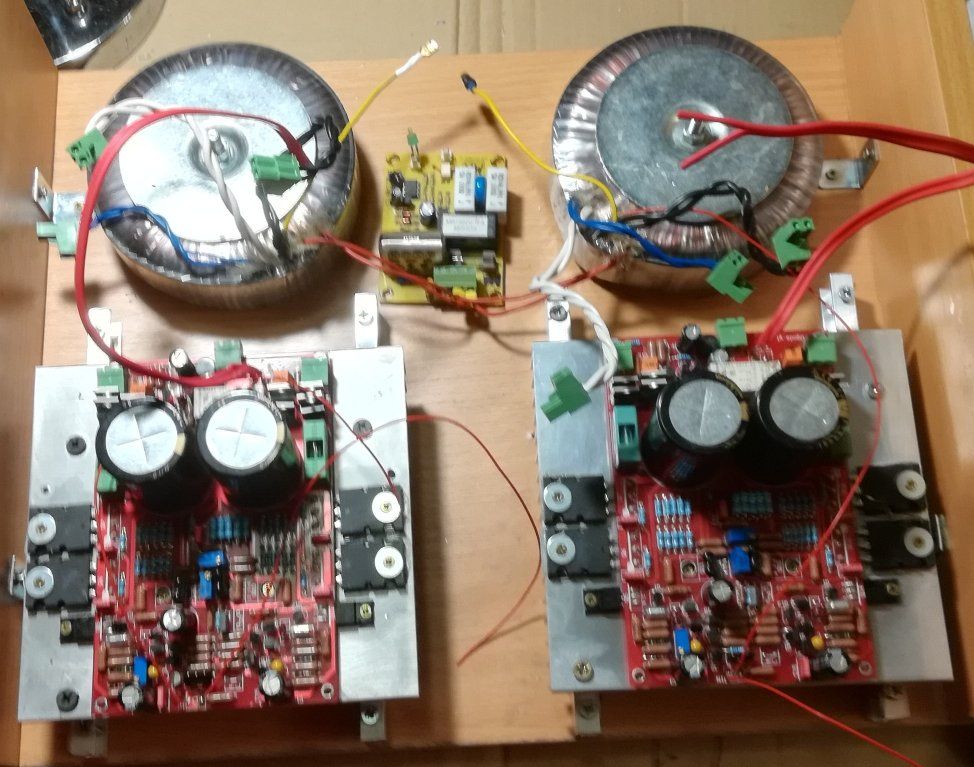

Niewiele widać na tych zdjęciach. Na trafach są opisane jakie kolory przewodów są na jakie napięcia, Trzeba je podłączyć do odpowiednich zacisków na pcb, zgodnie ze schematem.

Kanały podłączać i uruchamiać pojedynczo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

A ja mam pytanie do Kolegi. Co zrobiłeś z oryginalnymi przewodami 230V do traf? Widzę tam jakieś cienkie druciki i coś porobione przy samym trafie, widać to przy prawym trafie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

@Krzych 2  to są sygnałowe, te cienkie czerwone. ? One się zaplątały tam. Przy lutowane do pcb i sobie majdają. Później będą krótsze. ?

@jar1

trafa mam spięte razem. Jak uruchamiać osobno? ????

Oznaczenia trafa

Sec 1 biały/czarny 2x 25V

Sec2 niebieski 9V

4 godziny temu, artw napisał:

do tego trafa z przodu , płytki z tyłu , wyłącznik na przedniej ścianie

Dziękuję, trafa z przodu, ale wyłącznik zostaje z tyłu.

W dniu 7.12.2020 o 15:41, 1Ender napisał:

gniazdo zasilania - bezpiecznik - włącznik - softstart - trafo.

Jasne!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Grudnia 2020 przez 1Ender

[artw]

4 godziny temu, 1Ender napisał:

Dziękuję, trafa z przodu, ale wyłącznik zostaje z tyłu.

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Grudnia 2020 przez artw

[jar1]

10 godzin temu, 1Ender napisał:

trafa mam spięte razem. Jak uruchamiać osobno? ????

Nie spinać przy uruchamianiu :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

2 godziny temu, jar1 napisał:

Nie spinać przy uruchamianiu :)

Czyli rozciąć i później polutować... A jakie przewody dać ewentualnie do polutowania później trafa? Zwykły 2,5 mm2 miedziany? I czy można lutować / Przedłużać? Będę musiał przedłużyć, bo te są dość krótkie od trafa... Zwykła cyna czy mundorfa ze srebrem miedzią i złotem?

Teraz póki co zajmę się instalacją przewodów i przesunięciem radiatorów w stronę traf... Za malo miejsca na montaż panelu tylnego z gniazdami...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Grudnia 2020 przez 1Ender

[jar1]

28 minut temu, 1Ender napisał:

Czyli rozciąć i później polutować... A jakie przewody dać ewentualnie do polutowania później trafa? Zwykły 2,5 mm2 miedziany? I czy można lutować / Przedłużać? Będę musiał przedłużyć, bo te są dość krótkie od trafa... Zwykła cyna czy mundorfa ze srebrem miedzią i złotem?

Rozciąć, bo w razie co masz problem z jednym kanałem a nie dwoma na raz.

1,5mm2 wystarczą. Można lutować, zabezpieczyć koszulką termokurczliwą. Broń Boże cyną ze srebrem. Zwykłą ołowiową.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

@jar1 @artw @Krzych 2

1) czy potencjometr podłączać później po wyregulowaniu prądów czy regulować razem z?

2) Tylko przewody prądowe, czy podłączyć sygnałowe (RCA/terminale głośnikowe) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

2 godziny temu, 1Ender napisał:

@jar1 @artw @Krzych 2

1) czy potencjometr podłączać później po wyregulowaniu prądów czy regulować razem z?

2) Tylko przewody prądowe, czy podłączyć sygnałowe (RCA/terminale głośnikowe) ?

Lepiej po bo jakby trzeba było coś zmieniać czy naprawiać, to będzie mniej roboty ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

3 godziny temu, 1Ender napisał:

@jar1 @artw @Krzych 2

1) czy potencjometr podłączać później po wyregulowaniu prądów czy regulować razem z?

2) Tylko przewody prądowe, czy podłączyć sygnałowe (RCA/terminale głośnikowe) ?

nie podłączać potka , zewrzeć wejścia do masy na czas regulacji

do uruchomienia tylko przewody zasilania , potem do regulacji najlepiej ze sztucznym obciążeniem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

46 minut temu, artw napisał:

nie podłączać potka , zewrzeć wejścia do masy na czas regulacji

Nawet nie trzeba, w każdym razie nie za kondensatorem wejściowym, żeby nie zewrzeć obwodu wejściowego wzmacniacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

podłączyłem na kilka sekund 1 kanał, załączył się softstart, korków nie wywalilo. Więc chyba jest okej.

Pozostała regulacja.. Ale to zostawiam na potem. Bo do końca nie wiem jak się do tego zabrać..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Grudnia 2020 przez 1Ender

[artw]

Autor publikował tutorial uruchomiania i regulacji , jeśli się nie odezwie napisz to Ci przyślę *



* znalazłem to w sieci , ale czuję,że Autor niechętnie podchodzi do publikacji jego materiałów na forum , woli komunikację na priv

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tu jest trochę na temat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Chyba koledze wysłałem dokumentację jakiś czas temu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2020 przez jar1

[artw]

Godzinę temu, Krzych 2 napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tu jest trochę na temat

zupełnie zapomniałam o tym ? były takie forumowe frezowane podkładki-radiatory pod pcb , fajna rzecz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

Ciekawe, ilu jest użytkowników Ugody ? temat istnieje od 2004, i wygląda na to że trwa mać!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[foto]

Przykładowo ja jestem zadowolonym użytkownikiem ugodowo-monoblkowym.

pozdrawiam wieczorową porą,

A.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

4 godziny temu, jurek1 napisał:

Ciekawe, ilu jest użytkowników Ugody ? temat istnieje od 2004, i wygląda na to że trwa mać!

Na pewno kilkudziesięciu. Nie wiem ile było edycji płytek. To na prawdę udana dobra konstrukcja. Można nawet zbudować na tych końcówkach highendowy system. Miałem przyjemność posłuchać takiego w KAiM. Gdzieś poczytałem chyba na elektrodzie opinie (sorki) debila, który udowadniał, ze konstrukcja jest dziwna i bez sensu, o tyle to dziwne, ze ten ktoś też był konstruktorem i też znanej konstrukcji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

12 minut temu, Krzych 2 napisał:

Na pewno kilkudziesięciu. Nie wiem ile było edycji płytek. To na prawdę udana dobra konstrukcja. Można nawet zbudować na tych końcówkach highendowy system. Miałem przyjemność posłuchać takiego w KAiM. Gdzieś poczytałem chyba na elektrodzie opinie (sorki) debila, który udowadniał, ze konstrukcja jest dziwna i bez sensu, o tyle to dziwne, ze ten ktoś też był konstruktorem i też znanej konstrukcji.

Czytałem to kiedyś. Płytek na przestrzeni lat rozeszło nie napewno wiele.

Wiele osób pewnie też robiło ten wzmacniacz z ciekawości, wiele osób sprzedawało płytki zaraz po zmontowaniu, inni sprzedawali gotowe konstrukcje (ja wszedłem w posiadanie Ugody w ten sposób) Mój przypadek jest taki, ze kilka lat szukałem alternatywy dla tego wzmacniacza w postaci konstrukcji komercyjnych z przed kilku lat, które w czasie wypuszczenia na rynek miały nieraz cenę na poziomie kilkunastu, czy nawet bliżej dwudziestu tyś zł i finalnie wróciłem do Ugody

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Ugoda to taki przypadek, że za 2tyś z obudową dostaje się poziom grania za wielokrotnie większe pieniądze, o ile sie czegoś nie spieprzy po drodze. Można w ciemno brać. Ugoda bedzie grała u kazdego dobrze, a jesli sie ktoś przyłoży i dobierze pod nią resztę, granie stanie się wybitne. Nie spotkałem nikogo kto byłby z niej niezadowolony. Słowem projekt diy doskonały za rozsądne pieniądze
