Wzmacniacz 'Ugoda'

[1Ender]

spoczynkowy i napięcie. W każdym razie po włączeniu było około 0,8 mV napięcie.

Ja bym to tak zostawił. Poza tym Unit-T jest dla mnie mało wiarygodny.

Za chwilę dam zdjęcia pomiarów diody zenera

@artw  @jar1 @Krzych 2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

24 minuty temu, 1Ender napisał:

Poza tym Unit-T jest dla mnie mało wiarygodny.

I owszem. Bateria do wymiany

A drugi kanał? Przewody do wejścia masz luzem? Jeśli są dość długie mogą działać jak antena i fałszować wyniki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

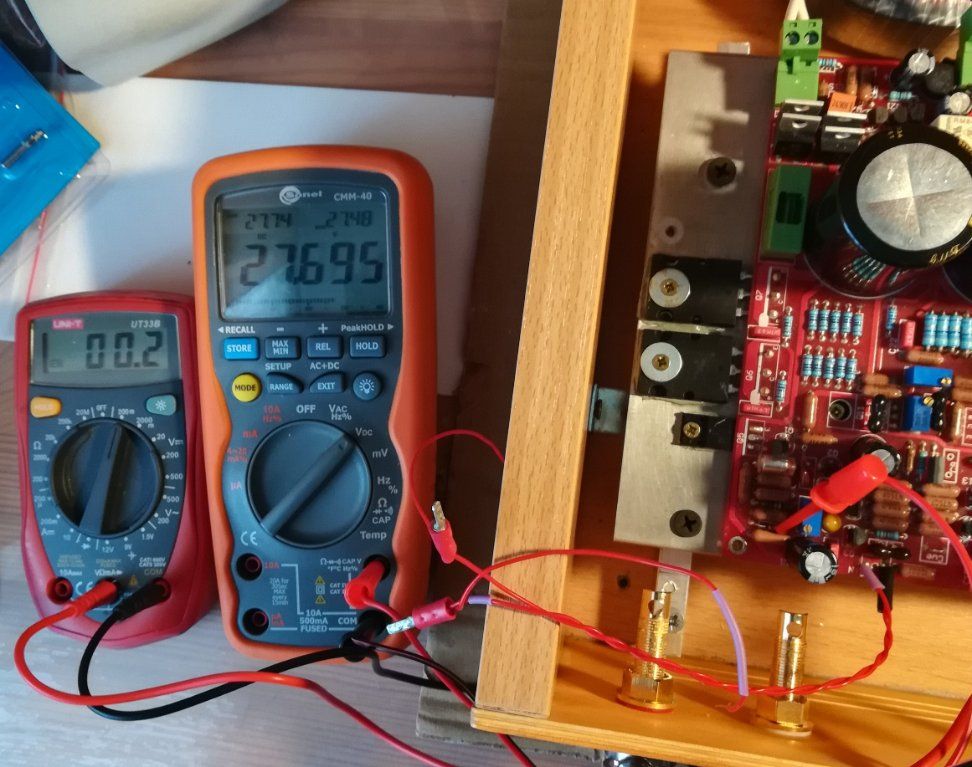

D1 i napięcie

Napięcie spadło po kilku minutach pracy

- (minus) 0,1 mV do + 0,8 mV

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

10 minut temu, Krzych 2 napisał:

I owszem. Bateria do wymiany

Zaraz wymienię baterię. I zrobię kolejny pomiar na nowej!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mone]

Miernik który pokazuje Ci baterię jest bezużyteczny, przekłamuje. Nawet nie bierz go pod uwagę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

przy tych pomiarach to było bez znaczenia , miernik mierzył tylko masę , nie ma co się denerwować.Baterię oczywiście należy wymienić przed kolejnymi pomiarami.

Przy pomiarze prądu spoczynkowego jeden przewód miernika masz wpięty na koniec rezystora.Nie widzę drugiego przewodu tego miernika , gdzie jest wpięty?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Grudnia 2020 przez artw

[jar1]

37 minut temu, 1Ender napisał:

D1 i napięcie

Napięcie spadło po kilku minutach pracy

- (minus) 0,1 mV do + 0,8 mV

Pisz dokładnie o jakie napięcie chodzi w każdym opisie.. Na wyjściu?

Czyli na jednym końcu diody zenera masz 31,2 V a na drugim 27,5V. Różnica wynosi więc ok. 3,7 V. Wygląda ok, (ta dioda jest na 3,6V).

Zrób teraz taki sam pomiar na diodzie D2.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Grudnia 2020 przez jar1

[1Ender]

Godzinę temu, 1Ender napisał:

spoczynkowy i napięcie. W każdym razie po włączeniu było około 0,8 mV napięcie.

Ja bym to tak zostawił. Poza tym Unit-T jest dla mnie mało wiarygodny.

Za chwilę dam zdjęcia pomiarów diody zenera

@artw  @jar1 @Krzych 2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



3 minuty temu, artw napisał:

przy tych pomiarach to było bez znaczenia , miernik mierzył tylko masę , nie ma co się denerwować

Przy pomiarze prądu spoczynkowego jeden przewód miernika masz wpięty na koniec rezystora.Nie widzę drugiego przewodu tego miernika , gdzie jest wpięty?

@artw  patrz na 1 zdjęcie.

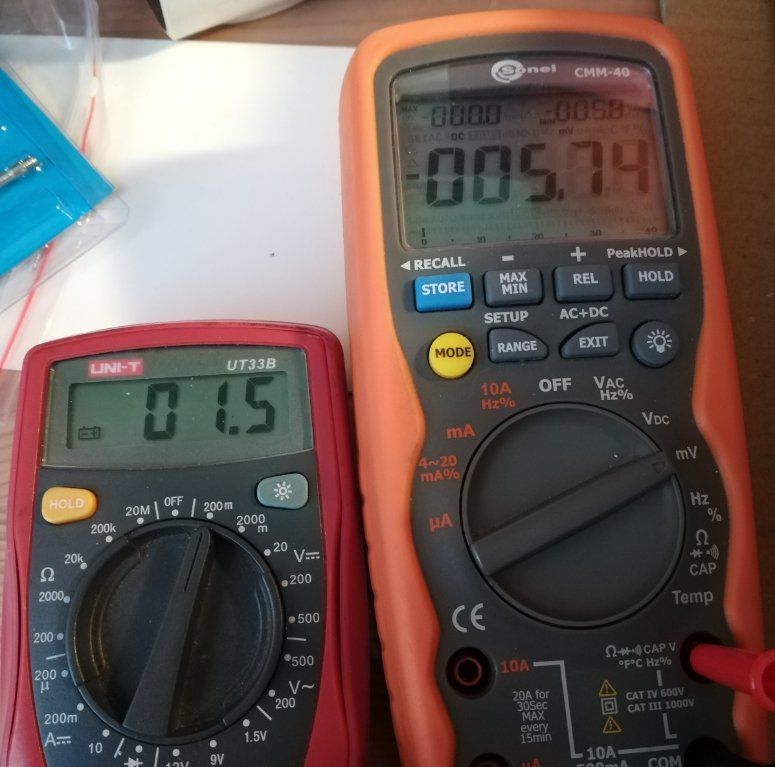

jeszcze raz zdjęcie po wymianie baterii spoczynek i napięcie.

z lewej strony są 2 klemy czerwona i czarna podłączone do Sonela. Czyli prąd spoczynkowy. Unit mierzy napięcia na wyjściu. Bateria wymieniona. Zdjęcie ostatnie. @artw

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

1 minutę temu, 1Ender napisał:



@artw  patrz na 1 zdjęcie.

jeszcze raz zdjęcie po wymianie baterii spoczynek i napięcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ze zdjęcia trudno ocenić, które końcówki  sond są od jakiego miernika? ?

PS. Na razie muszę na trochę wyjść.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

@artw @jar1  @Krzych 2  skoro jest wszystko w porządku robię pomiary prawej końcówki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

czekaj, czy to znaczy ,że do tej pory robiłeś pomiary sprawnej płytki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

@artw  dzisiaj zacząłem od sprawnej.

Uszkodzona prawa końcówka.

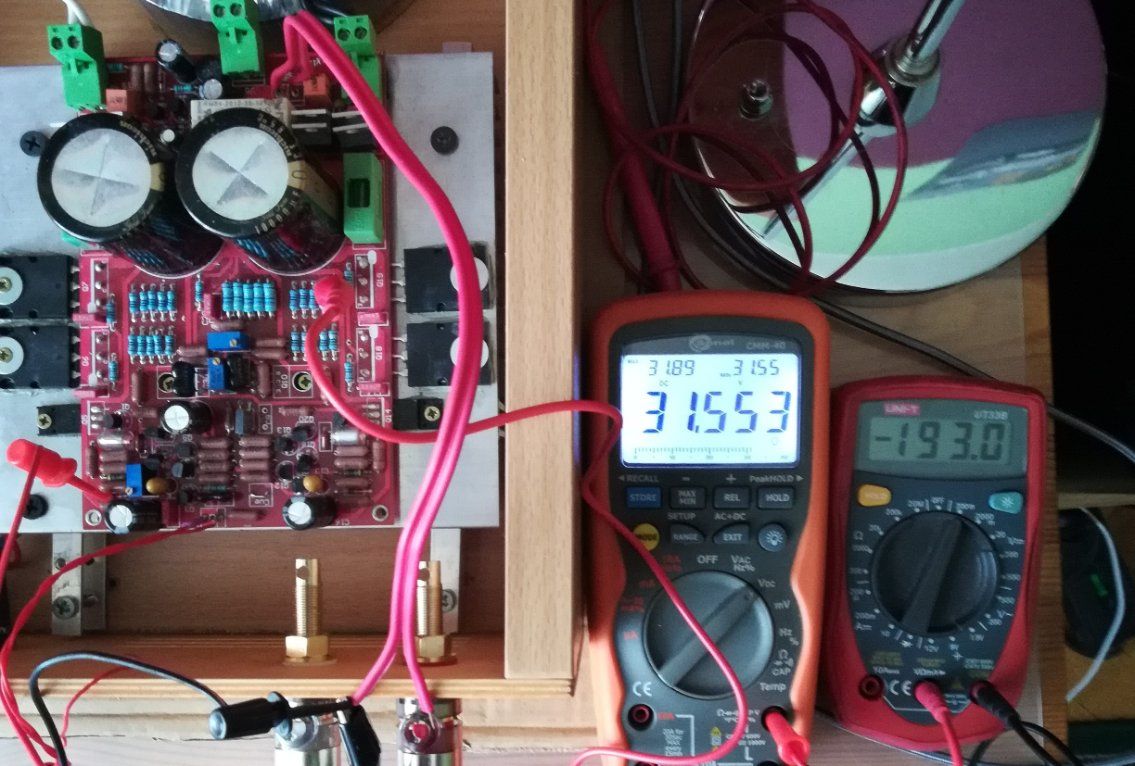

Prąd spoczynkowy i napięcie na wyjściu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

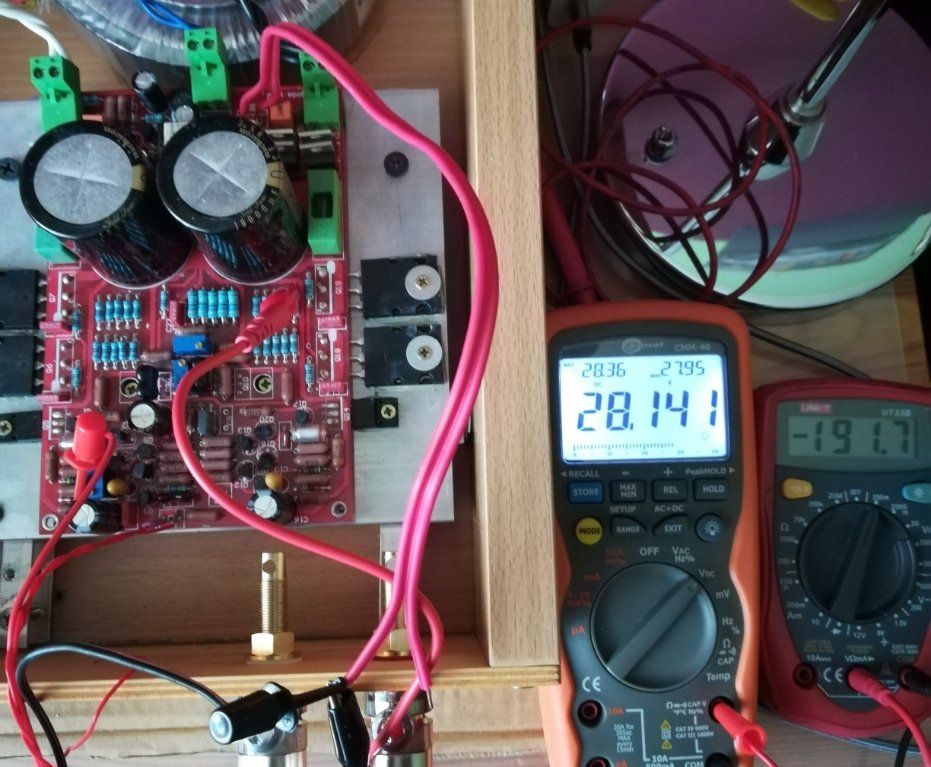

Napięcie na wyjściu i Pomiar diody D1



Brak możliwości regulacji prądu spoczynkowego.

31 minut temu, jar1 napisał:

Ze zdjęcia trudno ocenić, które końcówki  sond są od jakiego miernika? ?

PS. Na razie muszę na trochę wyjść.

Poczekam, aż wrócisz.

Dzisiaj muszę oddać miernik. Pomiary robię maksymalnie do 16.00-16.30  Później zostaje tylko Unit-T.

@Krzych 2  @artw  @Krzych 2

Co dalej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Taka uwaga na marginesie. Nie uzyskasz DC i prądu spoczynkowego "w punkt" będzie trochę pływać to całkowicie normalne na każdej końcówce tak jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

26 minut temu, 1Ender napisał:

Brak możliwości regulacji prądu spoczynkowego.



Co dalej?

spróbuj ustawić prąd spoczynkowy nie patrząc na napięcie wyjściowe , da się? coś się reguluje ? podłącz jeden miernik do rezystorów z jednej strony płytki , a drugi do rezystorów z drugiej stronie płytki i obserwuj wskazania ( do R57 i R 59)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Grudnia 2020 przez artw

[1Ender]

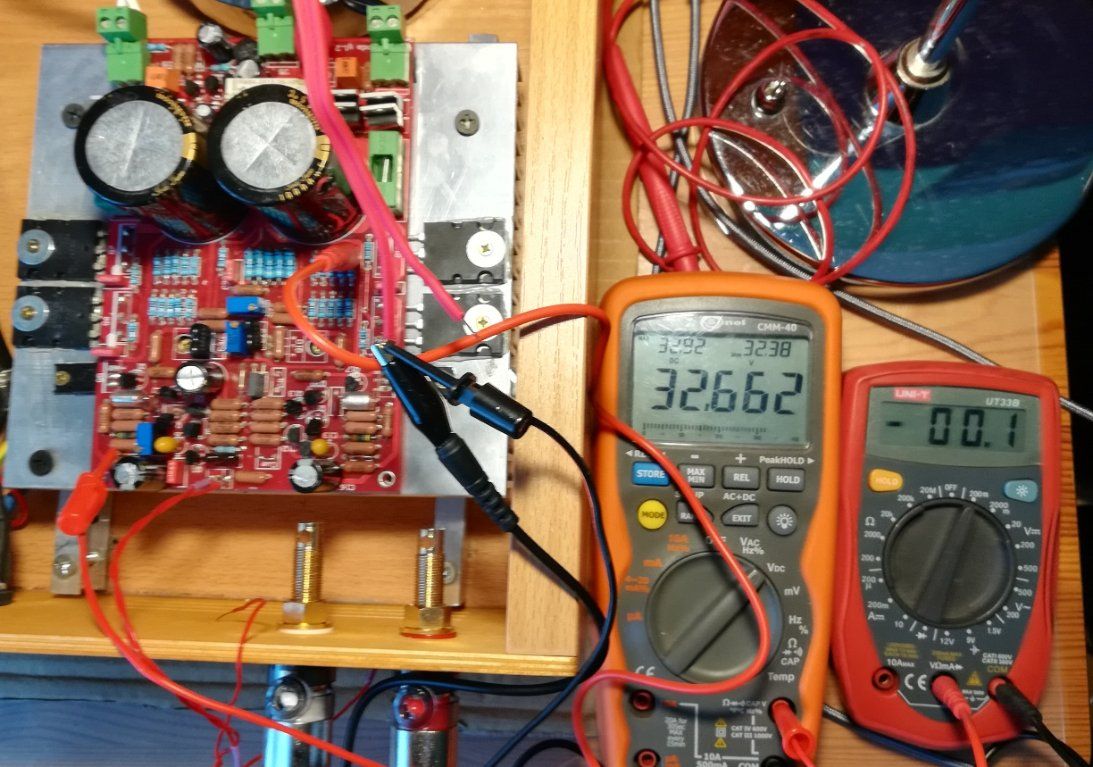

Prąd spoczynkowy i napięcie na wyjściu. Można ustawić tylko przy takiej wartości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

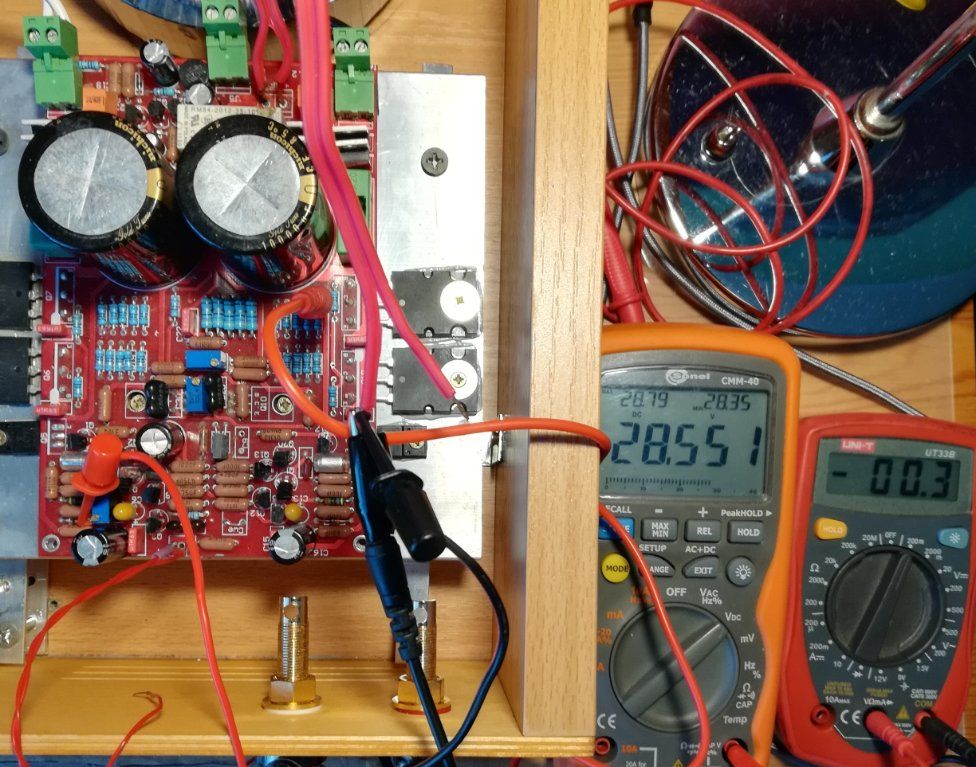

Dodatkowo Pomiar na diodzie D1 i napięcie na wyjściu



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

nie mierz napięcia na wyjściu.

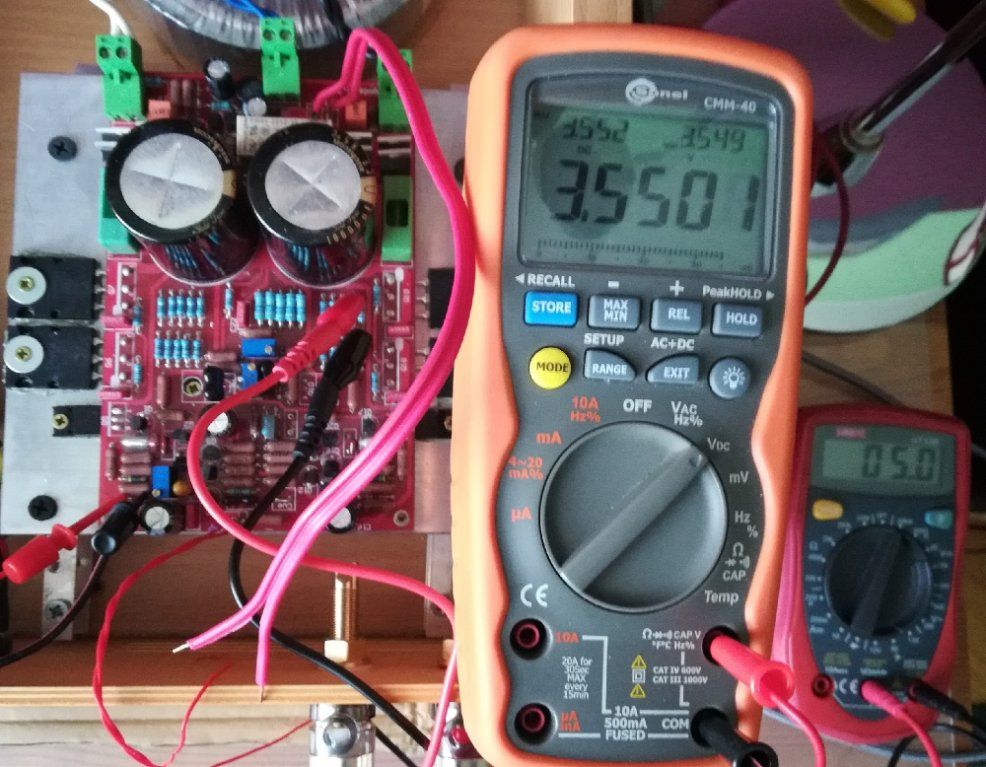

Pierwszy pomiar : podłącz OBIE końcówki JEDNEGO miernika do OBU końcówek R57 i OBIE końcówki DRUGIEGO  miernika do OBU końcówek R59.

Kręć R22 i obserwuj co się dzieje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

5 minut temu, artw napisał:

spróbuj ustawić prąd spoczynkowy nie patrząc na napięcie wyjściowe , da się? coś się reguluje ? podłącz jeden miernik do rezystorów z jednej strony płytki , a drugi do rezystorów z drugiej stronie płytki i obserwuj wskazania

Nic się nie reguluje. Muszę ustawić napięcie na wyjściu na wartość około -(minus) 190mV, czyli około - (minus) 0,19 V

@Krzych 2  @artw @jar1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

Drugi (oddzielny całkiem ) pomiar

Zapnij jedną końcówkę jednego miernika na jedną końcówkę D1 , drugą końcówkę miernika na drugą końcówkę D1 .drugi miernik wolny

5 minut temu, 1Ender napisał:

Nic się nie reguluje. Muszę ustawić napięcie na wyjściu na wartość około -(minus) 190mV, czyli około - (minus) 0,19 V

@Krzych 2  @artw @jar1

czy zmieniłeś połączenia miernika jak napisałem? Przy takim połączeniu przekręć cały zakres potencjometru i obserwuj co się dzieje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Grudnia 2020 przez artw

[1Ender]

Mogę zmniejszyć, nie mogę podnieść

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

7 minut temu, artw napisał:

Drugi (oddzielny całkiem ) pomiar

Zapnij jedną końcówkę jednego miernika na jedną końcówkę D1 , drugą końcówkę miernika na drugą końcówkę D1 .drugi miernik wolny

czy zmieniłeś połączenia miernika jak napisałem?

Nie rozumiem, obie sondy z jednego miernika pod D1?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

tak.Miernik ma dwie końcówki , dioda dwa wyprowadzenia , uda się

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Jest coś nie tak, i trezba zacząć systematycznie.

ustaw w tej końcówce minimalny prąd końcowy, potem ustaw zero na wyjściu. I tak zostaw na razie.

Trzeba się wziąć za pomiary napięć w różnych punktach układu, by znaleźć miejsce, które źle działa.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Patrz post wyżej.

@artw

zamienić bieguny? I nowe zdjęcie?



2 minuty temu, jar1 napisał:

Jest coś nie tak, i trezba zacząć systematycznie.

ustaw w tej końcówce minimalny prąd końcowy, potem ustaw zero na wyjściu. I tak zostaw na razie.

Trzeba się wziąć za pomiary napięć w różnych punktach układu, by znaleźć miejsce, które źle działa.



Co to jest prąd końcowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

26 minut temu, artw napisał:

Zapnij jedną końcówkę jednego miernika na jedną końcówkę D1 , drugą końcówkę miernika na drugą końcówkę D1 .drugi miernik woln

Łatwiej będzie mierzyć wzgledem masy, jak pisałem wcześniej. Mniej przepinania przy następnych pomiarach. A odejmować przecież każdy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Grudnia 2020 przez jar1

[1Ender]

@jar1  co to jest prąd końcowy. Nie mogę znaleźć w Google. Tylko prąd końcowy dotyczące spawania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

Łatwiej będzie mierzyć wzgledem masy, jak pisałem wcześnie. Mnie przepinania przy nastepnych pomiarach. A odejmować przecież umie.



To jest to samo a widać wynik

Ważne jest by wiedział co mierzy i nie miał zamętu.

Umówmy się , że mierzysz tak jak pisze Jar

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Grudnia 2020 przez artw

[jar1]

Teraz, artw napisał:

Ważne jest by wiedział co mierzy i nie miał zamętu.

I ja też chciałbym wiedzieć. ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

1 minutę temu, jar1 napisał:

I ja też chciałbym wiedzieć. ?

po to właśnie proszę o zdjęcia każdego pomiaru

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

5 minut temu, 1Ender napisał:

@jar1  co to jest prąd końcowy. Nie mogę znaleźć w Google. Tylko prąd końcowy dotyczące spawania.

Miało być prąd tranzystorów końcowch , w naszym przypadku prąd spoczynkowy. Sorry.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

@artw @jar1  @Krzych 2

Napięcia na diodzie D1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zakres min i maks te drobne wskazania u góry miernika

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

2 minuty temu, 1Ender napisał:

@artw @jar1  @Krzych 2

Napięcia na diodzie D1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zakres min i maks te drobne wskazania u góry miernika

To ta "zła" końcówka?

Jeśli tak, to taki sam pomiar na diodzie D2.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

1 zdjęcie

31,49 - 31,11

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
