Wzmacniacz 'Ugoda'

[1Ender]

19 minut temu, artw napisał:

tu nie chodzi o poprawę lutów a o przesunięcie lutów na drugą stronę pcb.I tylko normalna cyna z ołowiem, żadnej Mundorfa ze srebrem

Wiem, ale przy okazji poprawienie lutów.

Ja już nie będę kombinować, nie mam dnia dzisiaj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Stycznia 2021 przez 1Ender

[jar1]

2 godziny temu, 1Ender napisał:

Nie mogę przylutować, tak jakby nie było od tej strony tych metalowych oczek..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luty poprawię za chwilę.

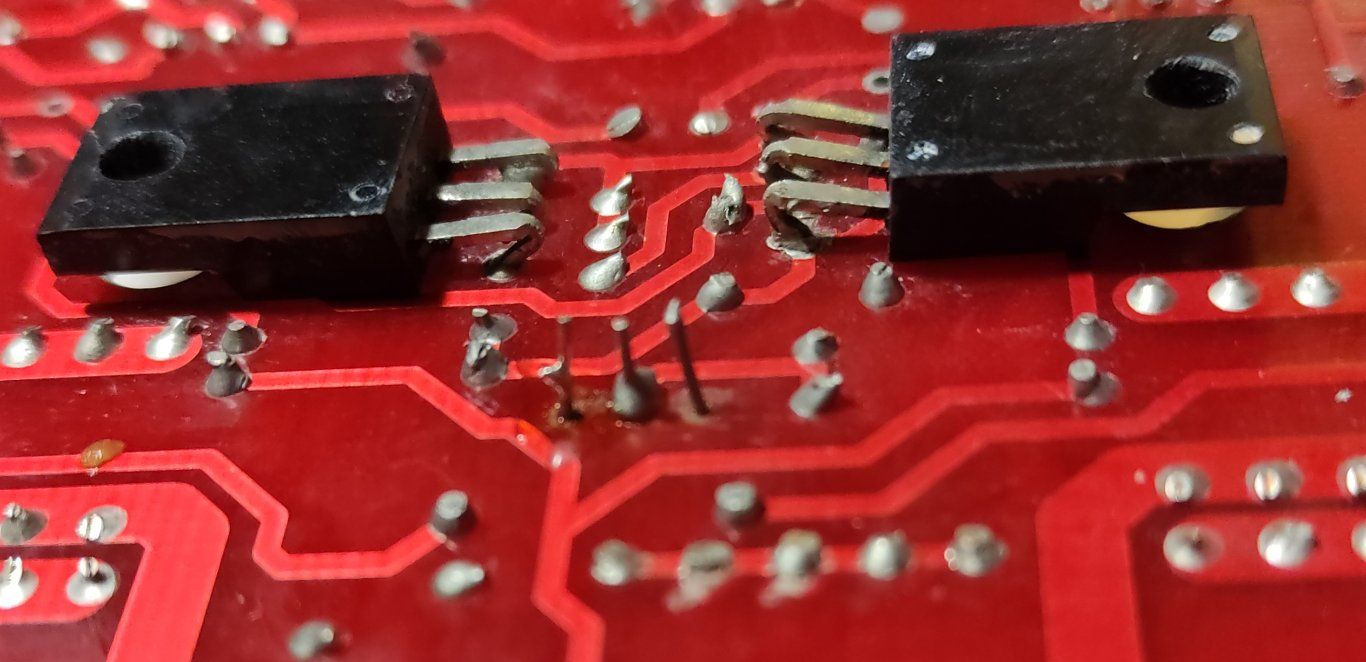

Jednak spójrz na to. Trzyma się na środkowym pinie. Ogólnie siedzi ciasno, nie rusza się, ale zewnętrznych nie mogę przylutować..

Drugie zdjęcie



Co teraz? Mam pewien pomysł, ale poczekam na odpowiedź.

@jar1. @Krzych 2. @artw

No i się przegrzało i nie ma padów.

Trzeba podnieść potencjometr nad płytkę jak najwyżej i spróbowac przylutować od drugiej strony wszyskie trzy piny.

Nie liczyłbym na to , że w środku została metalizacja po poprzednich operacjach i cyna sobie dobrze spłynie na drugą stronę lutując od strony brakujących padów, , choć nie jest to wykluczone.

Parzę na te luty i ktoś to chyba lutował jakąś cyną ze srebrem, bo jakieś takie chropowate są.   To sie pewno może też dokładać do problemów . A może to bezołowiowa?

2 godziny temu, 1Ender napisał:

Dobra zostawiam to tak. Ewentualnie mam cynę mundorfa ma w składzie srebro.

W żadnym wypadku.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Stycznia 2021 przez jar1

[Krzych 2]

Patrzę na fotkę. Ogólnie zrób tak jak radzi Jarek, ale zobacz też na lut powyżej tego potka pomiędzy tranami. No ja bym go poprawił bo wygląda paskudnie.

Lutuj cyną zwykłą olowiową 60/40. Żadnych wynalazków.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

środkowy pin potencjometru musi być lutowany od dołu pcb , tak ja jest teraz, oraz od góry , zewnętrzne od góry

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Widać, jak ze wszystkim, zawsze potrzrebny jest trening i doświadczenie.  A i tak nie zawsze udaje się tak, jak by się chciało. ;)

Widać, jak ze wszystkim, zawsze potrzrebny jest trening i doświadczenie.  A i tak nie zawsze udaje się tak, jak by się chciało. ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Nie specjalnie to wyszło..

@artw . @Krzych 2. @jar1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

No bardzo niespecjalnie i tak tego zostawić nie można

No tak to wygląda jakby i u góry padów nie było

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

6 minut temu, Krzych 2 napisał:

No bardzo niespecjalnie i tak tego zostawić nie można

No tak to wygląda jakby i u góry padów nie było

Pady są. Tylko chyba zimny lut powstał. Spróbuję później innym grotem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tak było przed lutowaniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Użyj topnika, czystego grotu, i grzej jednocześnie nóżkę i pad. W zasadzie 2 sekundy na pad i powinno wystarczyć żeby przylutować

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Jak dla mnie lepsza jest do takich rzeczy zwykła kalafonia na spirytusie.  Są takie peny, wygondne w uzyciu. Topnik używam głownie przy lutowaniu układów scalonych smd.

Najpierw dobrze przemyć wacikiem z alkoholem propylenowym, posmarować roztworem kalafonii  w spirytusie.  No i oczywiście cyny nie nabierać na koniec grota lutownicy, tylko przystawiać ją do miejsca lutowanego. Cyna z topnikiem, oczywiście.  Jak jest czysto i dobra cyna z topnikiem (zwyczajna) to i sama wystrczy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

Możesz jeszcze wlutować "wąsy" w miejsca pozostałe po potoku, wykonane np. z wyprowadzeń rezystorów, dociąć pot em  na minimalną długość przy której będziesz mógł przylutować potencjometr. Trochę rzeźba ale masz wszystko na wierzchu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

21 minut temu, Krzych 2 napisał:

Użyj topnika, czystego grotu, i grzej jednocześnie nóżkę i pad. W zasadzie 2 sekundy na pad i powinno wystarczyć żeby przylutować

Chyba wezmę szerszy grot zamiast szpilki. Mam ujową stację. Albo ja nie mam wyprawy... 370 °C wystarczy? Muszę kupić cieńsza cynę z topnikiem. Tą co mam 1,5mm źle się lutuje. Kupię zwykłą cynę 0,7 mm z topnikiem do takich małych rzeczy powinna być lepsza.

3 minuty temu, jar1 napisał:

Jak dla mnie lepsza jest do takich rzeczy zwykła kalafonia na spirytusie.  Są takie peny, wygondne w uzyciu. Topnik używam głownie przy lutowaniu układów scalonych smd.

Najpierw dobrze przemyć wacikiem z alkoholem propylenowym, posmarować roztworem kalafonii  w spirytusie.  No i oczywiście cyny nie nabierać na koniec grota lutownicy, tylko przystawiać ją do miejsca lutowanego. Cyna z topnikiem, oczywiście.  Jak jest czysto i dobra cyna z topnikiem (zwyczajna) to i sama wystrczy.



Najpierw przykładam grot go miejsca w którym lutuje, później cynę do groty. Całość trwa 5-6 sek.

Cynę do grota.

Mam duży problemem z ustawieniem właściwiej temperatury.

6 minut temu, jurek1 napisał:

Możesz jeszcze wlutować "wąsy" w miejsca pozostałe po potoku, wykonane np. z wyprowadzeń rezystorów, dociąć pot em  na minimalną długość przy której będziesz mógł przylutować potencjometr. Trochę rzeźba ale masz wszystko na wierzchu

Potek mam już "heftnięty" wystarczy poprawić luty. Tak myślę. Po co te kombinacje alpejskie?

Ale dzięki za radę.

A jeszcze mam pytanie. Matowe luty to zimne luty? Bo cała płytka od spodu ma matowe luty. Moje są błyszczące.

I jeszcze, przy poprawie lutów, grzeje się miejsce i dokłada trochę "świeżej"cyny?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

wystarczy.Z dużą ilością topnika .Potem umyć i dokładnie obejrzeć przez szkło powiększające

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Masz w załączniku na rys. 9 to co ci mówią wszyscy tutaj o lutowaniu.
Warto poczytać, potestować na jakiejś starej płytce, i ten tinol zmień na cieńszy.

Lepiej 10 razy wylutować, wlutować na brudno, niż raz z takim efektem docelowym jak poszło Tobie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Tylko dlaczego po dodaniu świeżej cyny luty są dalej matowe? Czyżby kolega co lutował pcb używał jakiejś "specjalnej" cyny?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

1 minutę temu, 1Ender napisał:

Tylko dlaczego po dodaniu świeżej cyny luty są dalej matowe? Czyżby kolega co lutował pcb używał jakiejś "specjalnej" cyny?

za wysoka temperatura



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Stycznia 2021 przez jurek1

[jar1]

5-6 sekund to sporo.  2-3 powinno wystarczyć, . Nie powinno być nasmarkane. Cyna powinna swobodnie spłynąć. Wtedy odstawiasz lutownicę.

Cyną nie przytykaj do grota, ale do pada i elementu jednocześnie, dopiero podawaj cynę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Stycznia 2021 przez jar1

[1Ender]

4 minuty temu, jar1 napisał:

5-6 sekund to sporo.  2-3 powinno wystarczyć, . Nie powinno być nasmarkane. Cyna powinna swobodnie spłynąć. Wtedy odstawiasz lutownicę.

Cyną nie przytykaj do grota, ale do pada i elementu jednocześnie, dopiero podawaj cynę.

Bezwzględnie muszę założyć grubszy grot, bo szpilką nie daję rady rozgrzać dobrze nóżki lutowanej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

Nie wiem czy Ugoda to najlepszy wzmak na świecie ale jeśli chodzi o support to nie mam wątpliwości :]

Teraz, 1Ender napisał:

bo szpilką nie daję rady rozgrzać dobrze nóżki lutowanej.

Daj sobie na koniec kropeleczkę cyny - dosłownie pół łebka od szpilki to dużo ułatwia.

Polecam ten filmik.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

45 minut temu, 1Ender napisał:

Bezwzględnie muszę założyć grubszy grot, bo szpilką nie daję rady rozgrzać dobrze nóżki lutowanej.

Przecież miałeś taki ścięty.  Szpilka się do przewlekanych elementów nie nadaje.

I mniej cyny. Im większa pacynka, tym trudniej się nagrzeje i dobrze i szybko stopi.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Stycznia 2021 przez jar1

[1Ender]

Polutowane, cześć lutów poprawione.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

umyj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

2 godziny temu, artw napisał:

umyj

Ale to już jutro.

Dziękuję wszystkim i dobranoc. ?‍♀️

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Byłem u znajomego, ale wydaje mi się, że niepotrzebnie zmostkował wszystkie piny.

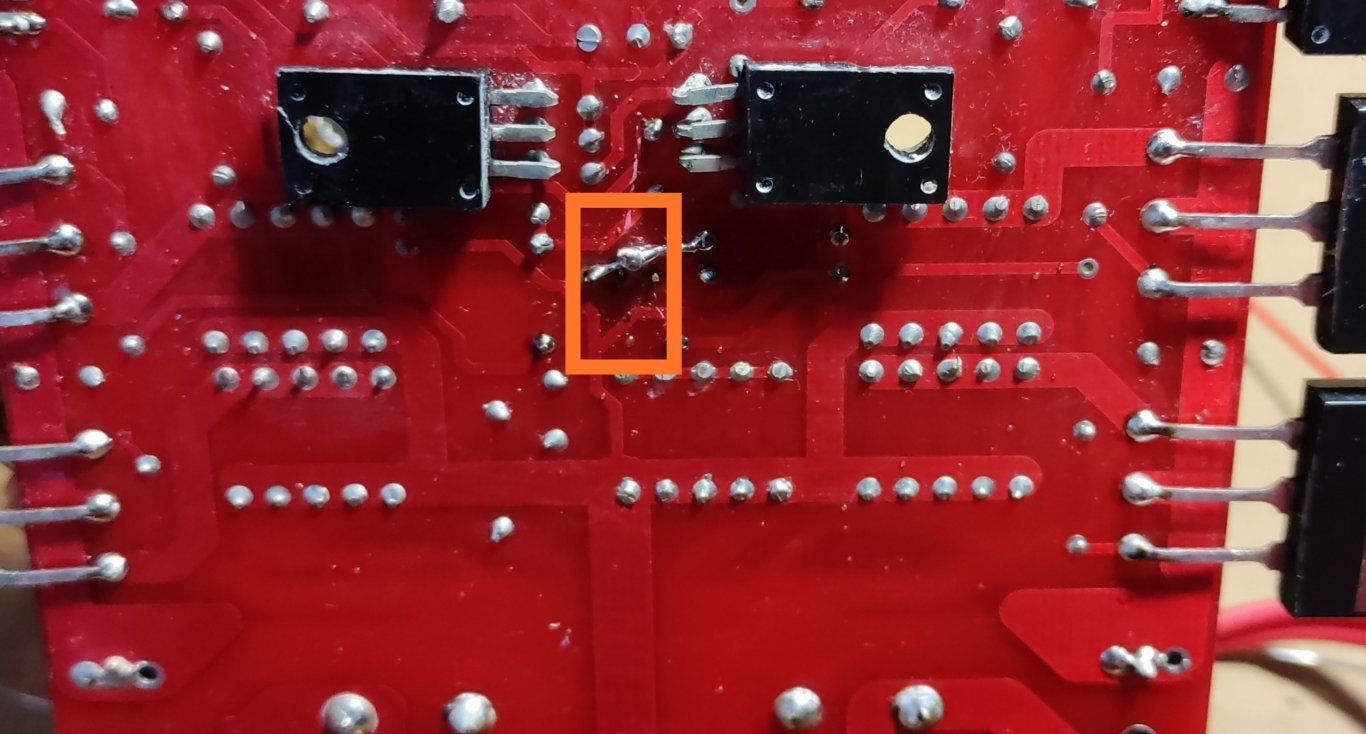

Zaznaczyłem to co powinno być zmostkowane wg. Mnie

Puste pole.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Widok z góry.

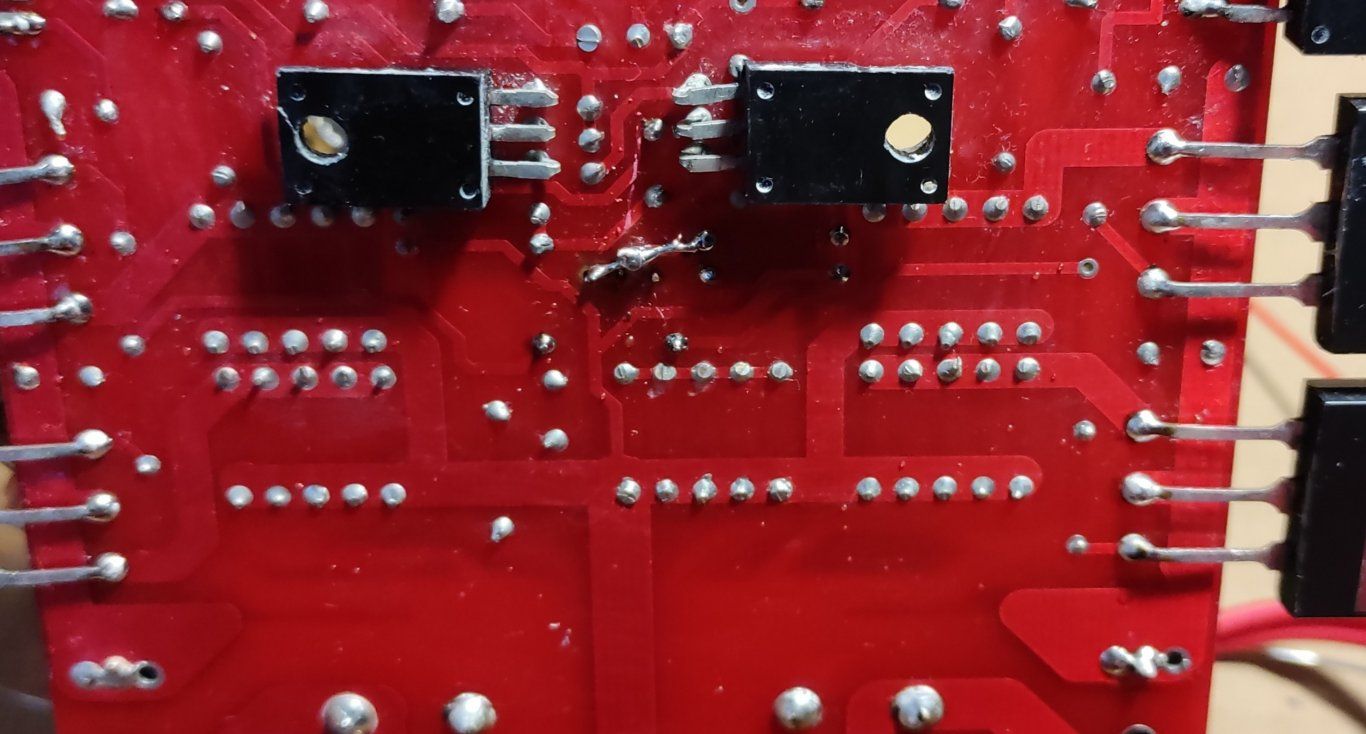

Widok od spodu.



Zaznaczone miejsce zawory.

@jar1 @Krzych 2. @artw

Czy powinno być wszystko zawarte? Wg mnie nie, ale mogę się mylić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Zdjęcia jeszcze przed myciem. Bo nie wiem, czy tak zostawić, czy ciąć?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Stycznia 2021 przez 1Ender

[pataus]

Zanim to zrobisz poczekaj na kompetentną osobę ale imo nie masz zwartych 3 nóżek potka tylko idzie połączenie zgodnie ze ścieżką na płytce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[panterka]

W potencjometrze od prądu spoczynkowego są ze sobą połączone tylko dwie nóżki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

3 minuty temu, 1Ender napisał:

Zdjęcia jeszcze przed myciem. Bo nie wiem, czy tak zostawić, czy ciąć?

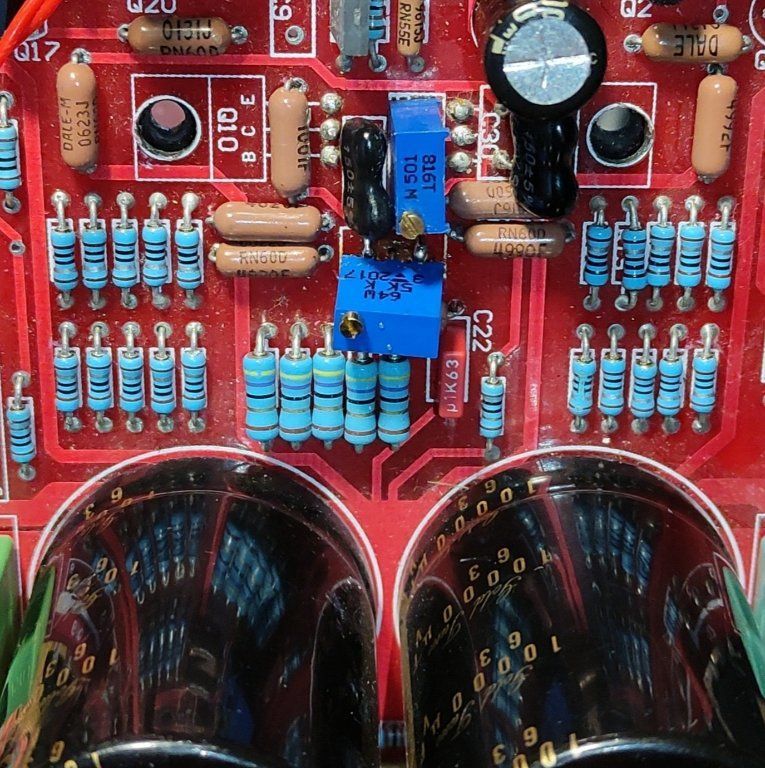

Masz podobno jakieś zapasowe płytki. albo zobacz na tej drugiej, jak wyglądają połączenia ścieżek w tym miejscu. Albo zobacz w dokumnetacji.

Wygląda na to, że jest chyba OK. Dwa piny potencjometru są połączone ze sobą i dalej łączą się z padami rezystorów R27 i R37.  To odzwierciedla ten mostek, jaki masz zrobiony.

Tak to jest na schemacie



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Zdjęcie masz w poście 4463

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Pytanie jest , jak wyglądają połączenia z drugiej strony płytki? I czy są połączenia.

10 minut temu, panterka napisał:

W potencjometrze od prądu spoczynkowego są ze sobą połączone tylko dwie nóżki.

Z tego, co widzę, to trzecia nózka nie jest podłączona do mostka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
