Wzmacniacz 'Ugoda'

[1Ender]

Godzinę temu, pataus napisał:

Zanim to zrobisz poczekaj na kompetentną osobę ale imo nie masz zwartych 3 nóżek potka tylko idzie połączenie zgodnie ze ścieżką na płytce.



Godzinę temu, panterka napisał:

W potencjometrze od prądu spoczynkowego są ze sobą połączone tylko dwie nóżki.



59 minut temu, jar1 napisał:

Masz podobno jakieś zapasowe płytki. albo zobacz na tej drugiej, jak wyglądają połączenia ścieżek w tym miejscu. Albo zobacz w dokumnetacji.

Wygląda na to, że jest chyba OK. Dwa piny potencjometru są połączone ze sobą i dalej łączą się z padami rezystorów R27 i R37.  To odzwierciedla ten mostek, jaki masz zrobiony.

Tak to jest na schemacie



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

NIE MAM WIĘCEJ PŁYTEK.





49 minut temu, jar1 napisał:

Pytanie jest , jak wyglądają połączenia z drugiej strony płytki? I czy są połączenia.

Z tego, co widzę, to trzecia nózka nie jest podłączona do mostka.

 Teraz też zauważyłem, że mostek jest z rezystorem. A nie z potkiem. Tylko nie widzę połączenia środkowego pina z środkowym.

Można myć i montować?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Stycznia 2021 przez 1Ender

[jar1]

9 minut temu, 1Ender napisał:

NIE MAM WIĘCEJ PŁYTEK.

Masz schemat i rysunki płytek.

Sprawdź połączenia miernikiem mierząc oporność.  Będziesz wiedział, czy środowy pin ma połączenia w porządku, czy nie.

Zanim zaczniesz skręcać musisz być tego pewien.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

są dostępne rysunki płytek top i bottom , tam wszystko widać.Za zgodą Konstruktora mogę je zamieścić.Od góry powinny być polutowane wszystkie nóżki ( lub dwie zewnętrzne z nadzieją ,że metalizacja środkowej ocalała) od dołu noga środkowa.

Ten lut od strony bottom wygląda źle, nie mogę rozkminić co łączy , jest brzydki , nie świadczy dobrze o lutowaczu, połączenie zewnętrznej końcówki kończy się zimnym lutem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Stycznia 2021 przez artw

[jar1]

O ile pamiętam, to chyba koledze wysłałem rysunek pcb z top i bottom.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Z nóżki środkowej od dołu został wyprowadzony drut srebrny. Kolega sprawdzał połączenia miernikiem i mówił, że jest wszystko dobrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Stycznia 2021 przez 1Ender

[artw]

może srebrzanka , a nie drut srebrny , to całkiem coś innego.Unikaj takich wynalazków ja drut srebrny. Brzydko to wygląda , ale jeśli dobrze łączy prawidłowe punkty , to nie ma co się przyglądać.

Ja bym się wstydził takiego lutu, raczej naprawiając ścieżki powinno się robić pętelki na punktach lutowniczych i prowadzić srebrzankę po ścieżkach , wtedy naprawy są prawie niewidoczne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Nie ma co tu oceniać koleżeńskiej pomocy. Grunt żeby działało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Jaką wartość powinien pokazywać miernik na środkowym i zewnętrzem pinie, na tych połączonych?

Włączyłem beeper, jest przejście na środkowym i zewnętrznym.

Czyli teraz mycie, montaż i pomiary wkrótce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Stycznia 2021 przez 1Ender

[jar1]

Sprawdź miernikiem połączenia od wyprowadzeń potencjometru z innymi elementami jakie powinny być według schematu i rysunków pcb. Chodzi o to czy wszędzie są kontakty i nie ma przerw wynikających np. w uszkodzeń, jakie były.  Ze zdjęć tego nie widać dobrze i nie da się ocenić. Nie wiadomo jak to wygląda z drugiej strony płytki - tam też są ścieżki idące od potencjometru. Nie może być przerw. Dwa zwarte piny na potencjometrze muszą się łączy bezpośrednio z opornikiem R27 a trzeci pin z opornikiem R79. To trzeba zweryfikować miernikiem.

Potem trzeba ustawić potencjometr R22 na minimalną wartość oporności, by podczas uruchamiania nie poszedł zbyt duży prąd na tranzystory mocy.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

najpierw posprawdzaj połączenia ,umyj, potem ustaw minimalną oporność potencjometru , sprawdź miernikiem , a dopiero potem skręcaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Potek R22 jest przejście między R27 na środkowym i zewnętrznym pinie.

Zewnętrzna nóżka jest przejście z R79.

Przejścia są patrząc na ścieżki.

Zaraz podłączę sondy do zewnętrznych pinów R22 i ustawię minimalny prąd. Podam wartości.

Dzięki .

16 godzin temu, jar1 napisał:

Sprawdź miernikiem połączenia od wyprowadzeń potencjometru z innymi elementami jakie powinny być według schematu i rysunków pcb. Chodzi o to czy wszędzie są kontakty i nie ma przerw wynikających np. w uszkodzeń, jakie były.  Ze zdjęć tego nie widać dobrze i nie da się ocenić. Nie wiadomo jak to wygląda z drugiej strony płytki - tam też są ścieżki idące od potencjometru. Nie może być przerw. Dwa zwarte piny na potencjometrze muszą się łączy bezpośrednio z opornikiem R27 a trzeci pin z opornikiem R79. To trzeba zweryfikować miernikiem.

Potem trzeba ustawić potencjometr R22 na minimalną wartość oporności, by podczas uruchamiania nie poszedł zbyt duży prąd na tranzystory mocy.





5 godzin temu, artw napisał:

najpierw posprawdzaj połączenia ,umyj, potem ustaw minimalną oporność potencjometru , sprawdź miernikiem , a dopiero potem skręcaj



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Tylko delikatnie, nie przekręć potencjometru i go nie oderwij ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Wartość początkowa 1,076 Kilo Oma

Wartość minimalna 1, 39 Oma

Przy minimalnej wartości piszczy na wszystkich 3 pinach jakby były zmostkowane. TAK MA BYĆ?



11 minut temu, jar1 napisał:

Tylko delikatnie, nie przekręć potencjometru i go nie oderwij ?

@Krzych 2  @artw

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Stycznia 2021 przez 1Ender

[1Ender]

Przy wartości 40,8 oma przestaje piszczeć.

Ustawiłem na 49 omów. Nie piszczy zostawić tak?

@jar1  @Krzych 2 @artw

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Stycznia 2021 przez 1Ender

[1Ender]

Płytka umyta gotowa do montażu. Czekam na dalsze wskazówki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Godzinę temu, 1Ender napisał:

Przy wartości 40,8 oma przestaje piszczeć.

Ustawiłem na 49 omów. Nie piszczy zostawić tak?

@jar1  @Krzych 2 @artw

Zostawić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

No to biorę się za montaż.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Prąd spoczynkowy

R57 -5,1 mV. R49 -5,7 mV.

R59 +5,4 mV. R20 +5,4 mV



Napięcie na wyjściu

R57 +1,1 mV do -(minus) 0,9 mV.

R49 +1,1 do -(minus) 0,2 mV

R59 +0,6 mV do -(minus)0,1

R20 + 1,3 mV do 0,1 mV



Diody zenera. Podpiąłem do obu nóżek.

D1 3,56 V

D2 3,47 V



Prąd spoczynkowy i Napięcie na wyjściu mierzyłem na poszczególnych rezystorach. Masa przy napięciu na wyjściu brałem z Con3 (IN).

Jak bardzo chcecie to porobię zdjęcia, ale to potrwa.

@jar1 . @artw . @Krzych 2.

Panowie proszę o werdykt.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Stycznia 2021 przez 1Ender

[jar1]

Zrób próbę działania wzmacniacza :

1. Podłącz sondy miernika do wyjścia wzmacniacza SP (CON2) . Miernik ustawiony na napięcie zmienne na mV. Powinno byc ok zera mV.

2. Dotykaj palcem wejścia wzmacniacza CON3 i obserwuj to, co się dzieje na mierniku. Powinno pokazywać zmiany napięcia .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

8 minut temu, jar1 napisał:

Zrób próbę działania wzmacniacza :

1. Podłącz sondy miernika do wyjścia wzmacniacza SP (CON2) . Miernik ustawiony na napięcie zmienne na mV. Powinno byc ok zera mV.

2. Dotykaj palcem wejścia wzmacniacza CON3 i obserwuj to, co się dzieje na mierniku. Powinno pokazywać zmiany napięcia .



Napięcie zmienne TRMS około 0,87 V przy dotknięciu 0,67 V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Co teraz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Dodam też że duże trany się na początku grzały, teraz są ledwo ciepłe. Wcześniej nie było takich objawów. Tranzystory mocy nawet nie były ciepłe.

Czyli końcówka mocy ożyła?

Czy można uznać za wyleczoną?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Stycznia 2021 przez 1Ender

[jar1]

2 godziny temu, 1Ender napisał:

Napięcie zmienne TRMS około 0,87 V przy dotknięciu 0,67 V

Powinno być zero (około) a przy każdym dotknięciu reagować.

Sprawdź to samo na drugiej końcówce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

14 godzin temu, jar1 napisał:

Powinno być zero (około) a przy każdym dotknięciu reagować.

Sprawdź to samo na drugiej końcówce.

Sprawdziłem na Unit jest Zero w zakresach 200 V AC i 500 V AC.

Brak reakcji na dotknięcie.

Sonel jest bardziej dokładny i wskazuje co wskazuje.

@jar1 @artw @Krzych 2

Nie wiem co o tym myśleć..



Na prądzie stałym wartości 001 do 002, miernik Unit. Jest reakcja na dotyk.

Cały czas ta sama końcówka, co była uszkodzona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Stycznia 2021 przez 1Ender

[Krzych 2]

Musi być ustawiony zakres na mV

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

Czy wejście jest zwarte do masy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

29 minut temu, jurek1 napisał:

Czy wejście jest zwarte do masy?

Tego nie wiem. Jak to sprawdzić bez odkręcania płytki?



39 minut temu, Krzych 2 napisał:

Musi być ustawiony zakres na mV

W Unicie prąd zmienny ma tylko wartości 200V i 500V. Nie ma mV. Są w DC.

Mam jeszcze Sonela. Oba mierniki. Ten większy Sonel to automat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

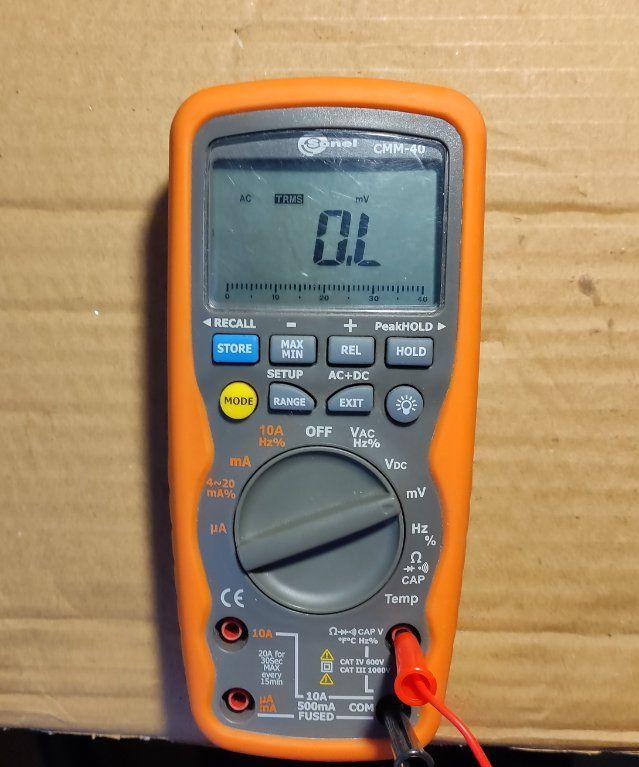

Zdjęcie Sonel mV AC

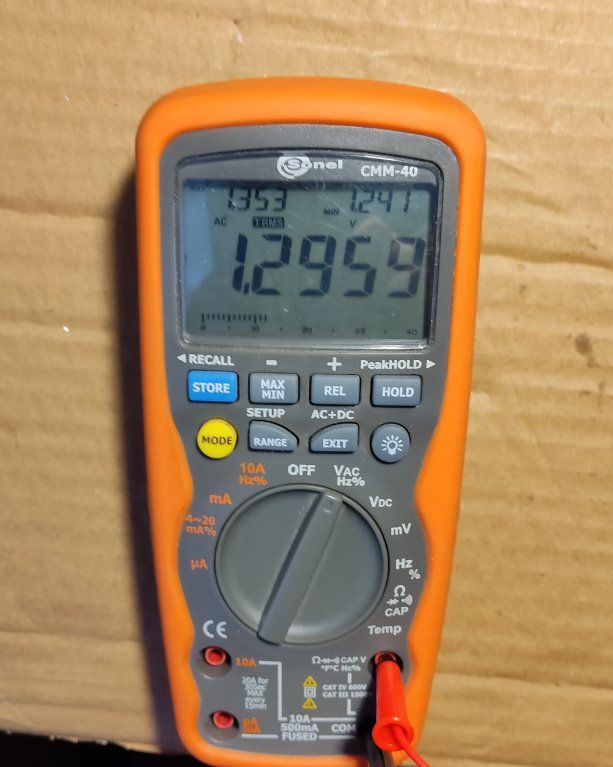

Pomiar AC V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Stycznia 2021 przez 1Ender

[jar1]

Na tym Sonelu jak wyglądają pomiary AC dla mV ?

19 minut temu, 1Ender napisał:

W Unicie prąd zmienny ma tylko wartości 200V i 500V. Nie ma mV. Są w DC.

Jeśli tak rzeczywiście jest, to tym miernikiem nie ma sensu mierzyć AC na wyjściu wzmacniacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Jeszcze pytanie: Ile jest przekaźników na końcówce? Te co klikają?

Jeżeli to ważne to na zdrowej końcówce są 2 kliki + 1 softstart, a na tej lutowanej 1 softstart + 1 klik końcówki.

Pomiar na zdrowej końcówce

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Stycznia 2021 przez 1Ender

[jar1]

6 minut temu, 1Ender napisał:

Jeszcze pytanie: Ile jest przekaźników na końcówce? Te co klikają?

Jeżeli to ważne to na zdrowej końcówce są 2 kliki + 1 softstart, a na tej lutowanej 1 softstart + 1 klik końcówki.

Tym się zbytnio, na razie nie przejmuj. Każdy z tych przekaźników ma po dwa styki,  które mogą sobie na ucho różnie.

Jeśli na obu końcówkach będziesz miał wahania napięcia zmiennego przy dotykaniu palcem wejścia, to znaczy , że przekaźniki działają.  Dlatego warto to sprawdzić, i to na dówch końcówkach dla porównania. Ale wskazania muszą być mierzone na zakresie mV a nie 100 czy 200V
