TE8802 Asynchronous USB 24/192 DDC-DAC

anadigit · 25 Sierpnia 2011

USB 24/192 Native Asynchronous

All of you need I've designed flexble using.

1. USB to S/PDIF with WM8804 Digital Conditioner and DPLL + WIDCOM 82154 Pulse Transformer

2. USB to AES/EBU with PE-65812 Pulse Transformer

3. USB to I2S with RJ45 Connector

4. USB to Analog Output with Wolfson 24/192 DAC

5. SATA HDD II internal

6. USB HUB 2 Port

No need extra power supply or any cable

Support :

Windows all version, Linux, MAC

16BIT & 24BIT, 44.1Khz - 192 KHz

ASIO Driver Specified for this machine

USB 24/192 Native Asynchronous

All of you need I've designed flexble using.

1. USB to S/PDIF with WM8804 Digital Conditioner and DPLL + WIDCOM 82154 Pulse Transformer

2. USB to AES/EBU with PE-65812 Pulse Transformer

3. USB to I2S with RJ45 Connector

4. USB to Analog Output with Wolfson 24/192 DAC

5. SATA HDD II internal

6. USB HUB 2 Port

No need extra power supply or any cable

Support :

Windows all version, Linux, MAC

16BIT & 24BIT, 44.1Khz - 192 KHz

ASIO Driver Specified for this machine

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ov_Darkness · 25 Sierpnia 2011

No pięknie. Płytka ewaluacyjna z nowym Tenorem, zasłonięta sekcja DAC'a.

I...?

anadigit · 25 Sierpnia 2011

This's my prototype design. I designed it by myself and maybe make a group buy this project.

Thanks

Anadigit

barmanekm · 25 Sierpnia 2011

Jakiś spam, pewnie z Chin...

**arczi87** · 25 Sierpnia 2011

Where you come from anadigit?

Maybe you wanna share this project?

greet Arczi

kabturek · 25 Sierpnia 2011

te HDD is for music storage ? is it a music player too ? How do you control it?

the two left USB-A ports are probably inputs for flash drives?

and the top USB-B one is PC input ?

And whats the approx price ?

anadigit · 26 Sierpnia 2011

I come from Malaysia.

My USB DDC-DAC was designed as a share project but I need to explore if there're many guy interested enough.

MY HDD SATA only used for storage data it's not for play any files with stand alone mode.

USB-A for thumb drive or other USB devide

USB-B for connect to computer input.

There're 10 LEDs status = BIT RATE 2, SAMPLING RATE 6, SUSPEND 1, OPERATE 1

There're 8 Connectors = USB PC IN 1, ANALOG OUT 2, SPDIF OUT 1, AES/EBU OUT 1, I2S OUT 1, USB DEVICE IN 2

TE8802 for USB Asynchonous 24/192

WM8804 for Digital Signal Conditioner and DPLL

WM8523 for DAC 24/192 (better than WM8741/42 if used only 5VDC from USB port)

SGM4810 drive headphone directly

HDD SATA II + USB HUB from IBM designed

This's only prototype, a real machine I'll placement all parts to symetry dimension and hi-end looking !

It's price 175 EURO with completed chassis.

My USB DDC-DAC develop from Lindemann USB DDC 24/192 + Firestone Audio ILTW (275EURO + 260EURO)

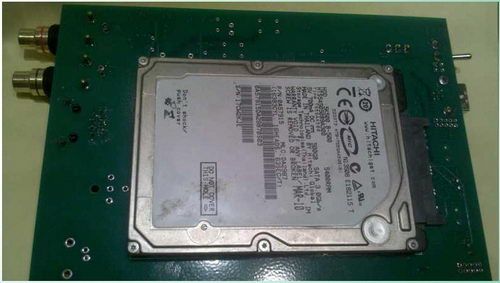

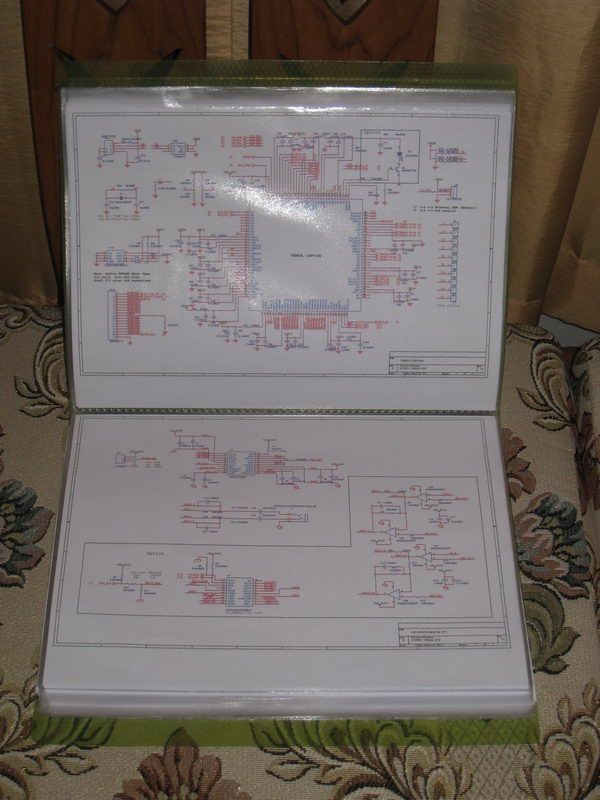

I can't add my pictures to here ! Maybe I have to use these link >>>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

This's my adventure :-)

Thanks

Anadigit

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ov_Darkness · 26 Sierpnia 2011

Ok. Now I understand.

How you've got your hands on new Tenor dice?

You are using independent oscillators for 44.1kHz and 48kHz?

Are you planning to add analog stage?

How you switch between inputs and outputs?

anadigit · 27 Sierpnia 2011

Ok. Now I understand.

How you've got your hands on new Tenor dice?

You are using independent oscillators for 44.1kHz and 48kHz?

Are you planning to add analog stage?

How you switch between inputs and outputs?

Yes, I designed a new TE8802 by myself.

Yes, my USB DAC used Sychronous Clock 44.1 - 192KHz

It already has Analog Output L/R, I've add wolfson 24/192 DAC, too

It has only 1 Input of USB but there're several output, analog/SPDIF/AES EBU/I2S all of them automatic detect.

Thanks

Anadigit
