Luxman L55A - bardzo ciekawy wzmacniacz do zrobienia

Bogdan · 10 Listopada 2011

Luxman L55A - bardzo ciekawy wzmacniacz do zrobienia.

To może być bomba po dodaniu jednej lub dwóch par tranzystorów końcowych !

To jest uklad z 1979 roku !!! Luxman jest niezły.

Ten wzmacniacz ma fety na wejściu i chyba sprzeżenie zwrotne prądowe.

Do tego dać solidne zasilanie i zwielokrotnić trany wyjściowe i mamy super wzmacniacz.

Zasilanie +- 57 V DC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

emasik · 10 Listopada 2011

"L-55A, Duo-Beta, 2x80W, (1981-82)"

Myślę ze mocy to mu nie brakuje.. a brzmienie z początku lat 80 do dziś czaruje.

Kolejnym ciekawym luxem do sklonowania jest L510.. także fety na wejściu, zresztą do tego luxman nas troszkę przyzwyczaił.

do 8W klasa A.

L-510, Duo-Beta/S, 2x100W, 2x8W pure class A, (1982-85)

bendix101 · 11 Listopada 2011

"L-55A, Duo-Beta, 2x80W, (1981-82)"

Myślę ze mocy to mu nie brakuje.. a brzmienie z początku lat 80 do dziś czaruje.

Kolejnym ciekawym luxem do sklonowania jest L510.. także fety na wejściu, zresztą do tego luxman nas troszkę przyzwyczaił.

do 8W klasa A.

L-510, Duo-Beta/S, 2x100W, 2x8W pure class A, (1982-85)

Każdy wzmacniacz AB do jakiejś mocy pracuje w klasie A. Do jakiej to zależy jaki ma prąd spoczynkowy ustawiony.

emasik · 11 Listopada 2011

Każdy wzmacniacz AB do jakiejś mocy pracuje w klasie A. Do jakiej to zależy jaki ma prąd spoczynkowy ustawiony.

Nie zgadzam się z Tobą.. Jeśli prąd spoczynkowy jest dajmy na to 50-100mA podczas spoczynku to jak możemy mówić tu o klasie A?

Bogdan · 11 Listopada 2011

L510 układowo bardzo różni się od L55A, to zupełnie inna koncepcja.

emasik · 11 Listopada 2011

Wiem ze kompletnie inna koncepcja. Ale brzmienie świetne. Mialem okazje słuchać ten wzmacniacz i naprawdę mogę go polecić.

digi58 · 11 Listopada 2011

Nie zgadzam się z Tobą.. Jeśli prąd spoczynkowy jest dajmy na to 50-100mA podczas spoczynku to jak możemy mówić tu o klasie A?

Witam nawet jeżeli prąd spoczynkowy wynosi około 0,1A to przy zasilaniu np. 2x50V wzmacniacz będzie pobierał 10Wat przy 0,05A 5Wat z prostego rachunku wynika że w jakiś małym zakresie mocy będzie pracował w klasie A.

Miałem Luxmana 510 i 530 fajne wzmacniacze .

Ostatnio bawiłem się trochę samymi końcówkami taka prawdziwa klasa A jest fajna ale dopiero wówczas kiedy stopień sterujący tranzystory mocy też pracuje w pełnej klasie.Kiedyś Bogdan wklejał schemat rozwiązania Audio Research d-100 zrobiłem to rozwiązanie w tym rozwiązaniu stopień sterujący pracuje w klasie A w połączeniu z lampą nie można przestać tego słuchać.Układ jest idealnie stabilny termicznie przy prądzie spoczynkowym około 490mA.

Pozdrawiam

Bogdan · 11 Listopada 2011

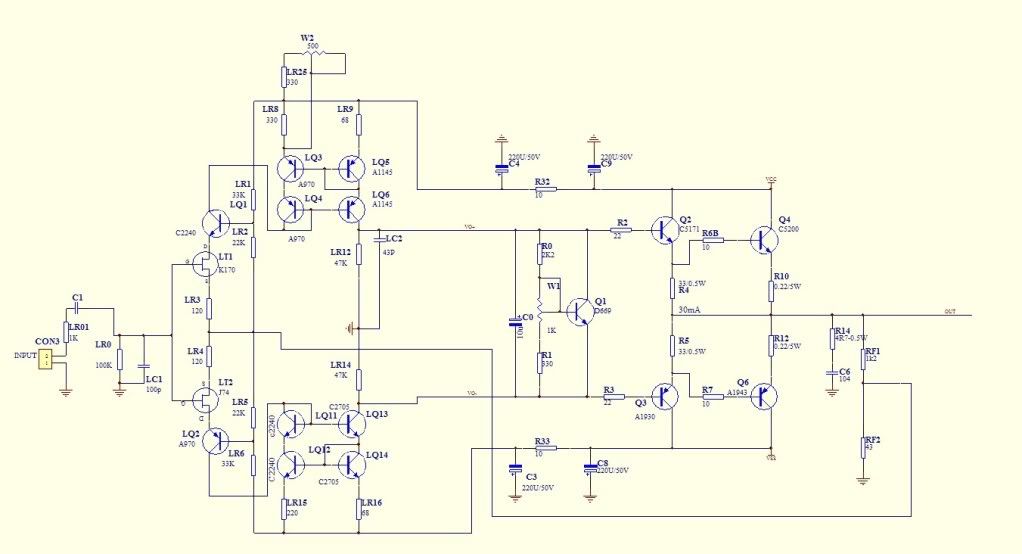

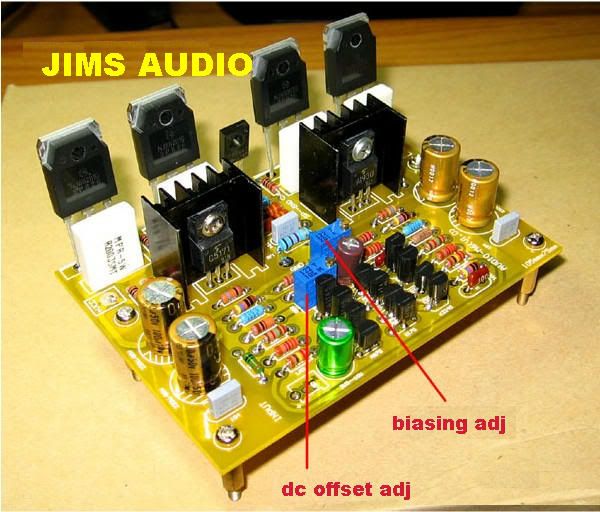

Mam poniższy kit, ale jeszcze go nie odpaliłem, on jest trochę podobny do L55A, ale Luxman chyba lepszy, bo ma potrójny wtórnik emiterowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jurek · 11 Listopada 2011

ups- pomyłka, post do usunięcia droga Moderacjo

Bogdan · 11 Listopada 2011

oczywiście jest kwestia kupienia lub zastapienia 2SK163/2SJ44 - trzeba by próbować z 2SK170/2SJ74 bo innej alternatywy raczej brak

bendix101 · 12 Listopada 2011

Witam nawet jeżeli prąd spoczynkowy wynosi około 0,1A to przy zasilaniu np. 2x50V wzmacniacz będzie pobierał 10Wat przy 0,05A 5Wat z prostego rachunku wynika że w jakiś małym zakresie mocy będzie pracował w klasie A.

Oczywiście że tak. Mam nadzieje że to zrozumiają w końcu oponenci :-)

Każda sztuka AB jest do jakiejs mocy A.

Nie ma tu żadnej magii - czysta żywa nauka :-)

emasik · 12 Listopada 2011

Jeden z oponentów zrozumial :)

bendix101 · 12 Listopada 2011

Jeden z oponentów zrozumial :)

Całe życie człowiek uczy inne owieczki :-)

Pozdrawiam :-)

asertywny · 13 Listopada 2011

Oczywiście że tak. Mam nadzieje że to zrozumiają w końcu oponenci :-)

Każda sztuka AB jest do jakiejs mocy A.

Nie ma tu żadnej magii - czysta żywa nauka :-)

Przy bardzo małym prądzie spoczynkowym może to być praca w klasie A nawet rzędu mW, a wraz ze wzrostem prądu spoczynkowego coraz głębiej wchodzimy w tę klasę.
