Sterownik wzmacniacza: selektor+regulacja wzmocnienia (ALPS/PGA2310/PVC/..), II generacja by JarekC

[JarekC]

Witam,



Postanowiłem wrócić do tematu sterownika wzmacniacza (lampowego lub tranzystorowego).

Ponieważ poprzedni wątek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

już się trochę rozrósł i planuję zupełnie nowe płytki to zakładam nowy wątek.



II generacja sterownika będzie posiadać funkcjonalność I generacji oraz nowe rozwiązania np:

- możliwość sterowania wyświetlaczem LCD (chociaż sam preferuję matryce LED i taka możliwość pozostanie)

- możliwość sterowania PVC

- dodatkowe wyjście typu "monitor" w selektorze lub 5-te wejście

- dodatkowy przekaźnik dla funkcji "Mute"

- opcje sterowania selektorem sygnałów cyfrowych dla DACa

- ...



W poprzedniej wersji najmniej dopracowana była płytka selektora i brakowało płytki dla PGA2310/2311

dlatego zacząłem właśnie od projektu tych płytek.



Dzisiaj nowy projekt PCB dla układów PGA2310/2311.

Płytka obejmuje zasilanie części analogowej i cyfrowej układu PGA oraz możliwość zastosowania separacji galwanicznej dla sygnałów sterujących.

Istnieje możliwość montażu płytek w tzw."kanapkę" dla sygnałów symetrycznych.



Będę się starał sukcesywnie raportować postępy prac.

Czekam też na uwagi i propozycje.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miant]

Witam,



jeśli można to jedna uwaga - w starej wersji było:

6. konfigurowanie urządzenia przez port RS232 (aplikacja Windows)

7. możliwość wgrania nowej wersji przez port RS232 (bez konieczności posiadania programatora).



może by przy okazji zmienić port na USB.

[Sav!O]

może by przy okazji zmienić port na USB.



przychylam sie.

[januss73]



może by przy okazji zmienić port na USB.



Przecież to trzeba zrobić jakiś USBisp na płytce, to chyba lepiej zrobić go osobno i wykorzystywać też do innych celów?

[Sav!O]

Przecież to trzeba zrobić jakiś USBisp na płytce, to chyba lepiej zrobić go osobno i wykorzystywać też do innych celów?

mozna ale np na plytce ktora mozna wpiac w sterownik

[JarekC]

Witam,



Opcja USB na pewno się pojawi.

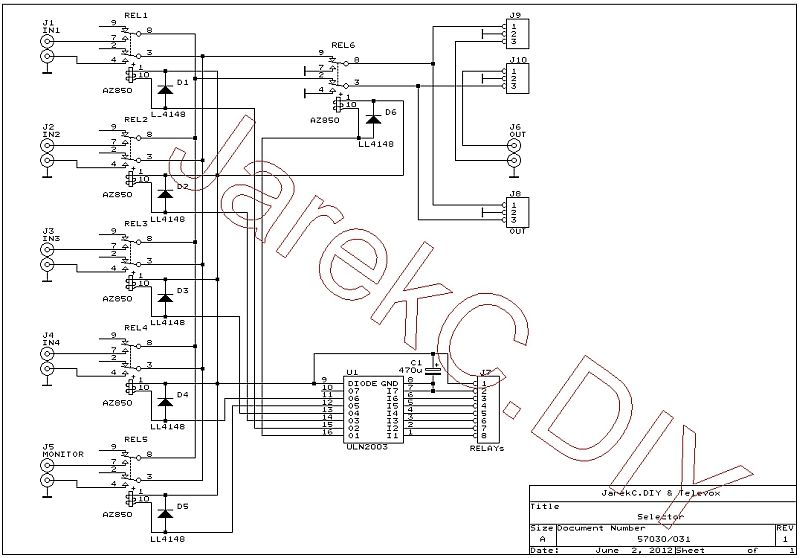

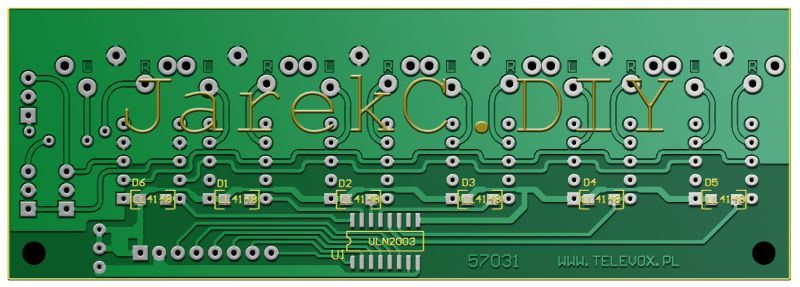

A dzisiaj następny kawałek projektu czyli płytka selektora.

Przystosowana jest do montażu podwójnych złącz RCA z TME.

Będzie jeszcze druga wersja dla takich samych złącz ale złoconych dostępnych z Farnella (mają niestety trochę inne wymiary mechaniczne).

Zastosowane przekaźniki to AZ850 lub odpowiedniki np TQ-2 Pansonica



Płytka ma taka sama szerokość jak płytka dla PGA2310, i może być z nią połączona za pomocą 6 zworek.



Teraz na warsztacie projekt płytki przekaźników dla napięć żarzenia i anodowego dla wzmacniacza lampowego

i płytki przekaźnika głośników. Tutaj myślę o dodaniu od razu układu zabezpieczenia.

Może jakieś sugestie co do wyboru układu czy np. uPC1237HA czy raczej coś na elementach dyskretnych.



W następnej kolejności projekt wyświetlaczy. Na płytce wyświetlacza będą zintegrowane odbiornik IR i przyciski/impulsatory.

Przewidziane są dwie wersje:

-LED matrycowy (6 wyświetlaczy 8x8 punktów)

-LCD 2X16 lub 2X20 znaków



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Co do PGA, Nie lepiej dać jeden pc827?

Nie widzę płytki sterownika, czy płytka PGA ma z nią wspólną masę?

[JarekC]

Co do PGA, Nie lepiej dać jeden pc827?

Nie widzę płytki sterownika, czy płytka PGA ma z nią wspólną masę?



Łatwiej było zaprojektować ścieżki przy dwóch transoptorach a zysk powierzchni na podwójnym transoptorze niewielki.



Sygnały +5V i GND na złączu J9 są wykorzystywane tylko w przypadku gdy nie jest stosowana optoizolacja.

Rzeczywiście są może trochę mylące, przemyślę jeszcze raz to złącze.



JarekC

[Sav!O]

- sterownik przyciska on/off monostabilnego

[kudzu]

Spadłeś mi z nieba z tymi płytkami do PGA. Będę brał dwa komplety.

[AudioST]

Obstawiam matryce LED - wygląda to mega lepiej niz LCD czy nawet VLD ...

uPC tak ale kazdy na wysepce zasilania .... informacja do proca przez transoptor .... dlaczego ?

Czasmi jest potrzbna nie łączenia MAS ! Przykład wzm mostkowe, wzm mostkowe D class.

[smerfetek13]

JarekC może dostosuj układ do współpracy z układem Irka:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ma wszystko praktycznie co potrzeba..!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AudioST]

ale Panowie to nie może być 10 PCB (różnych)

To sie robi bez sensu góra 3 PCB - (no 4) Nie może to tez działać z każdym wynalazkiem

Niech powstanie owszem uniewersalny układ ale w jednym wydaniu, zaprojektowany od A do Z

[JarekC]

Witam,



Nie da się stworzyć sterownika który zadowoli wszystkich.

Przekonałem sie o tym przy poprzedniej wersji, gdzie powstało kilkanaście odmian a i tak były

zapytania o wersje których nie dało się zrealizować.



Załażenia co do PCB są takie:



1. płytka gówna sterownika z zasilaczem

2. płytka wyświetlacza wraz z przyciskami/impulsatorami i odbiornikiem IR

2 płytka selektora (gotowa)

3. płytka sterowania głośnością

- PGA (gotowa)

- PVC,

- w przypadku wykorzystywania potencjometru z silnikiem zbędna (potencjometr podłaczany bezpośrednio do płytki głównej)

4. płytka przekaźników

- żarzenie i anodowe (dla wzm. lampowych),

- głośników z zabezpieczeniem

- zasilanie główne i dodatkowe wyjście uniwersalne



Pozdrawiam

JarekC

[AudioST]

no i to jest jak najbardziej sensowne :)

[Dzikoosek]

Lista chętnych na pcb:

1. Dzikoosek - 2 komplety pcb

[AudioST]

Myśle że wpisy na listę PCB / elementów zrobimy na końcu :) aby nie powstawał Bałagan

Uwagi myśle że też najlepiej też trzymać w jednym (kopiowanym) tekscie aby je ewntualnie usuwać zmieniać dodawać

Na zasadzie :



Płytka "1" Sterownika z Zasilaniem UWAGI :

- .....

Płytka "2" Wyświetlacza UWAGI:

- ....

i tu nie wiem bo są jakby 2 dwójki :) to ma być jedna dwójka

?



itd ...



Rozumiem że układ toru AUDIO ma być w pełni pasywny (pomijajać PGA2310) ?

[JarekC]

Witam,



Na razie proszę nie robić żadnych list na płytki lub kity. To jest dopiero wstępna faza projektu i chwile to jeszcze potrwa.

Projekt jednej płytki to kilka dni pracy a oprogramowanie sterownika też zajmie kilka tygodni.

Przedstawione PCB to na razie rendering z programu a nie fizyczne płytki, nie wykonywałem jeszcze prototypów.



Proszę zgłaszać uwagi co do zauważonych błędów lub sugestie co do wymagań dla projektu.



Pracuję również nad innymi projektami

- nowa wersja konwertera USB-I2S-SPDIF

- DAC na ESS9023 z wejściem USB i SPDIF

- DAC na ESS9018

-selektor wejść dla DACów

i swój wolny czas dzielę pomiędzy te projekty.





Rozumiem że układ toru AUDIO ma być w pełni pasywny (pomijajać PGA2310) ?

Tak.



Pozdrawiam

JarekC

[AudioST]

PGA2310 nie jest potencjometrem analogowym w żadnym wypadku więc cieżko mówić tu o 100 % pasywności układu

Ja bym się poważnie zastanowił czy na wyjsciu nie dać bufora z OP.

Oczywiście wyznawcy lampy się oburzą ale popatrzcie czym jest w/w układ wtedy możemy ewentualnie kruszyć kopie :)



Oczywiście tak jak pisał powyżej Jarek uważam że najpier musimy mieć :) zamknięty projekt płytek ze wszystkimi zmianami później listy na PCB i Elementy

Oczywiście po drodze wszelkie uwagi and zmiany.

[Waldi_06]

Jarek

Prosisz o uwagi.

Od wielu lat używam PRE MsFalcona i uważam go za najlepszy pre do DIY.

Uzasadnię to krótko:

1. Układ jest od razu zbalansowany - jest to niewątpliwa zaleta przy obecnie występujących źródłach w postaci przetworników DAC d-s które są z natury zbalansowane , a wielu audiofili nie dokonuje konwersji na etapie DACa.

2. Obecnie proponowałbym układ PGA2320 jako lepszy od PGA2310. PGA2311 odpada z uwagi na niskie maksymalne napięcie wejściowe.

3. Moje doświadczenia pokazują, że nasi adiofile nie mają dostępu do obudów ani "obrabiarek" i bardzo często lepszym rozwiązaniem jest możliwość połączenia płytki z gniazdami za pomącą dowolnych dedykowanych złączek tak, bo nie ma szans wykonać ładnie otworów na gniazda przylutowane do płytki.

4. Wielu jest purystów, ale drugie tyle osób posiada więcej niż cztery źródła - MsFalcon wykonał możliwość wyboru adresu płytki selektora co w ostatniej wersji9 softu dało możliwość podłączenia dwóch płytek selektora i uzyskania do 9 żródeł (np 6). Jest to świetna mozliwość.



Mój pre ma tylko jedną wadę (do ominięcia, ale wymaga to nieco pracy) soft nie jest dostępny, brak jest kontaktu z autorem projektu.

Dlatego rozwiązanie zastosowane przez Edwarda przy okazji MSSa - możliwość samodzielnego wgrania softu uważam za niezbędne.



O innych sprawach za wcześnie pisać.



Pozdrawiam



PS

jeżeli chodzi o Sabre32 (9018) to zapewne kości masz już w wersji S ?

[JarekC]

>>Waldi_06



AD1. Postaram się aby wszystkie płytki dało sie łączyć w "kanapki" aby uzyskiwać wersje zbalansowane.

AD2. PGA2320 jest pin2pin zgodny z PGA2310 więc płytka może pozostać bez zmian

AD3. W takim razie dołożę jeszcze złączki aby był wybór gniazdo montowane na PCB lub złączka.

AD4. Na pewno dołożę dodatkowe złącze aby dało się podpiąć drugą płytkę z wejściami, aktualnie

na płytce selektora jest tylko driver ULN2803. Przemyślę jeszcze sprawę czy dodać PCF8574a czy

tylko przewidzieć dodatkowe sterowanie na płytce głównej.





Co do Sabre to na razie otrzymałem dokumentację i ją studjuję. Kostki będę kupował w przeciągu tygodnia lub dwóch.

Przeszukuje też w necie rozwiązań bazujących na tej kości.

Jedna na pierwszy ogień pójdzie pewnie przetwornik bazujący na ESS9023.

Planuje aby była to wersja posiadająca wejście SPDIF (WM8804) i USB (tu wykorzystam moje rozwiązanie na TAS1020B)

zastanawiam się czy nie dołożyć od razu wyjścia na słuchawki. Pewnie w niedługim czasie założę wątek temu poświęcony.



DAC na ESS9018 to już poważniejsze zadanie. Teraz czytam na temat możliwości kształtowania charakterystyk filtrów cyfrowych.

Ponieważ z analogówki jestem słaby to przy wyborze stopnia wyjściowego będę szukał pomocy na forum.



W głowie mnóstwo pomysłów tylko brakuje czasu.



JarekC



PS dzięki za cenne uwagi.

[Waldi_06]

Jarku

Być może się mylę, ale PGA2320 występuje tylko w SMD a PGA2310 nie.

Zwracam twoja uwagę, że o powodzeniu projektu będzie stanowiła uniwersalność projektu, bo inaczej nie wzbudzi entuzjazmu jak projekt PRE Edwarda, świetne wykonanie , ale nieco ciasny peryferyjnie i nie znalazł wielu chętnych. Dla odmiany projekty z czasów MsFalcona na PGA i PVC, mają się dobrze.



Co do analogówki do 9018. Bo ta kość polecam.

Są dwa wyjścia.

1. wykonać 2x4 - do tego potrzeba analogówki Spencera wykonanej np przez Henryka Kwinto. Tą analogówkę mam w jego wykonaniu i swoim. ma ona tą zaletę, że akceptuje spore prądy wejściowe. Jest jeszcze sprawdzony projekt Russ Whita (leży na moim stole).

2. wykorzystać wewnętrzną konwersję i/v i po kłopocie, bo wówczas analogówka sprowadza się do ewentualnego wzmacniaza x2 , prostego filtra na ok 70-80kHz i bufora. Mozliwość wewnętrznej i/v jest słabo opisana, ale korzysta z niej Audiolab w nowym 8200CD (na ESS9018S)



Acha - ten przetwornik potrzebuje b.dobrego zegara - "nasze" generatorki już tu nie wystarczą.



Pozdr

[JarekC]

PGA2320 tylko w SMD, tego nie zauważyłem.

Spróbuję przeprojektowac płytkę pod DIP i SMD ale chyba trzeba będzie przejść na druk dwustronny.



Kończę powoli projekt wyświetlacza i zastanawiam się jak go zintegrować z przyciskami/impulsatorami.

Zakładam opcę dwóch impulsatorów 6-8 przycisków dla selektora/mute/power/...

Myślę o wersji

- Przycisk POWER + LED po lewej stronie wyświetlacza

- Przyciski selektora/monitor/mute pod wuświetlaczem

- dwa impulsatory obrotowe po prawej stronie wyświetlacza



Postaram się przygotować rysunek.



Co do generatora dla ESS9018 to pewnie trzeba wybrać coć ze stajni CRYSTEKa. Ale to już temat na inny wątek.



Pozdrawiam

JarekC

[Waldi_06]

Zakładając wysokość obudowy 6-8 cm (mierzona w środku), to pod wyswietlaczem niewiele wejdzie. W praktyce nic, bo płytka wyświetlacza jest znacznie większa niż obszar okienka. Dotyczy to 2x20, znak po 9mm.

Ale nawet gdybyś zastosował mniejszy to nie dasz rady poskręcać elementów w ciasnocie. Strzeliłem sobie takiego samobója.



Wraz z Rick wykonaliśmy trochę obudów i dostępna przestrzeń na froncie występuje tylko z lewej i prawej strony wyświetlacza.

Sam otwór pod LCD (tym bardziej VFD) musi byś wyższy niz sam wyświetlacz co wynika z zakładanych kątów patrzenia. Do tego dochodzi kilka cm2 na odbiornik podczerwieni.

[AudioST]

w sprawie analogówki napisałem na priva ale tu robie oficjalnie

zamiast robienia kanapek - rozwiaznie troszke nieszczesliwe czasmi lepiej zrobic to na zasadzie płytki bazowej i modułów pionowych.... jesli o tym mówimy ...

Dlaczego tak wyjaśnienie jest dość proste, projekt uzyskuje w ten spsoób pewną elastyczność mozemy sobie dość dowolnie modyfikować ukłąd za pomocą takik czy innych modułów, Po za tym lepiej takie sekcje ekranować itd ....

Oczywiście jest to luźna propozyca. Oczywiście taki metodologia ma też wady ale z założenia Ultra Hi Endu tutaj sie nie buduje :)



mysle ze na front panelu powinno sie znalesc całe sterowanie wyswietlacz plus owe przyciski....

A trzymanie sie PCB jedno warstwowej to niepotrzebna oszczednośc któa na ogół wprowadza więcej szkód i strat niż zysków

PS

Najlepiej aby PCB powstała w jednym płacie z opcją łamania (rylcowanie) - koszty produkcji PCB

[Waldi_06]

wolę jedną płytkę zbalansowaną z desymetryzatorem i zasilaczem blisko odbiornika prądu ,

ale jak nie - to rozwiązanie zaproponowane przez JarekC jest lepsze jako docelowe, gdyż zasilanie będzie bliżej PGA.

W przypadku córek wymaga to albo rozbudowania córki o własne zasilanie, albo wydłużenia ścieżki zasilania.

Układ z córkami jest świetny jako przejściowy do wykonania wielu testów.

[EMiL]

Nie lepiej zamiast PGA zastosować wolfson wm8816 lub ten najnowszy wynalazek m.in. z nowych marantzów?

[AudioST]

Jak to ma być na kilku PCB to czy lepiej zrobić tak jak ja to przedstawiłem czy ciągnać pęczki kabl ?

[jankre]

Jestem bardzo zainteresowany tematem. Ciekaw jestem czy są jakieś postępy.

[Sav!O]

F5
