[JarekC]

>>AudioST



Czy jak chcesz przewieść worek cementu do kupujesz ciężarówkę, myślę że nie.

I tak samo jest z tym projektem pkrecz już na początku założył minimalistyczną wersję i taka powstała.

I tak została rozszerzona o pilota i wyświetlacz.

Sam dokonałeś drugiego wpisu w tym wątku i wtedy prostota układu Ci nie przeszkadzała.



Bardziej rozbudowany sterownik powstał tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a jego nowa generacja powstaje tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Prace co prawda trochę utknęły z powodu braku wolnego czasu.



Co do płytki to osobiście rozbiłbym na dwie części, cyfrową z wyświetlaczem impulsatora ... przystosowaną do przykręcenia do ścianki czołowej

i analogową tak aby dało ja się zamontować w miejsce potencjometru.

Ale w tym projekcie użyczyłem tylko moich umiejętności programowania uP.



Jak już pisałem jakiś czas temu forum bardzo podupadło jeżeli chodzi o projekty.

I jeżeli mogę to staram się pomagać w nowo pojawiających się.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Saginata]

Krytyka była i jest traściwa



A ja dalej nie wiem gdzie w PDFie, w ktorym prawie nic spod wylewki masy nie widać, widzisz pętlę masy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AudioST]

Ok ok

Ale po co robić kilka różnych projektów tu Reg, Tu selektor tu tamto i owamto

Proponował bym jeden wypasoony sterownik zawierajacy wszystkie porozbijane funkcje

A wieć :

1. Kompletny ukłąd wejściowy

2. Kompletna reg głośności

3. Reg balans plus korektor

3. Układ sterowania wzm (wszelkie mute, inne szmery buzery)



Konstrukcja to blok "procesorowy" , blok wyświetlacza, klawiatury i sterowanie przyciski impulsatory etc.

Oraz blok analogowy (myśle że na jednej PCB)



Ja sie mogę zobowiązać do zaprojektowania toru analogowego, wyświetlacza :)

Trzeba by przygotować precyzyjną koncepcją co chcemy mieć na wejściu, wyjściu jakie dodatki itd

Po tym etapnie można przystapić do projektowania

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

>AudioST

Załóż nowy wątek i działaj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AudioST]

Pokazywac błędów nie będę :) ci co widzą to widza a co nie widzą :) hmm

Jak ktoś chce sobie zobaczyć jak sie prowadzi masy (i nie tylko) to proponuję wpisać NAIM PCB w google

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Saginata]

Pokazywac błędów nie będę :) ci co widzą to widza a co nie widzą :) hmm



No dobra. To skoro taki uparty jesteś i udzielasz odpowiedzi jak świadek wizyty UFO to niech będzie, że wiem co widzisz. Następne pytanie. Na jakiej podstawie oszacowałeś wyraźny negatywny wpływ tej pętli masy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Ok ok

Ale po co robić kilka różnych projektów tu Reg, Tu selektor tu tamto i owamto

Proponował bym jeden wypasoony sterownik zawierajacy wszystkie porozbijane funkcje

A wieć :

1. Kompletny ukłąd wejściowy

2. Kompletna reg głośności

3. Reg balans plus korektor

3. Układ sterowania wzm (wszelkie mute, inne szmery buzery)



Konstrukcja to blok "procesorowy" , blok wyświetlacza, klawiatury i sterowanie przyciski impulsatory etc.

Oraz blok analogowy (myśle że na jednej PCB)



Ja sie mogę zobowiązać do zaprojektowania toru analogowego, wyświetlacza :)

Trzeba by przygotować precyzyjną koncepcją co chcemy mieć na wejściu, wyjściu jakie dodatki itd

Po tym etapnie można przystapić do projektowania



Bo jak w życiu jedni potrzebują prostego telefonu do dzwonienia a drudzy nie obejdą się bez smartfona.

I ci pierwsi nie chcą płacić za im niepotrzebne bajery. I tak jest w tym projekcie.

pkrecz potrzebuje prostego sterowania i takie ma.



W takim razie do pracy.

Załóż nowy wątek i czekamy na precyzyjną koncepcje Twojego projektu.

Przy czym od razu mówię, że nie jesteś w stanie przewidzieć wszystkich potrzeb uzytkowników.

Sam się o tym przekonałem projektując pierwszą wersję sterownika do wzm. lampowego.

W części cyfrowej/oprogramowania mogę pomóc.



Lub jeżeli chcesz wnieść konstruktywny wkład w projekt a dobrze projektujesz płytki (tak wnioskuję z Twoich wpisów)

to prosimy o Twój projekt części analogowej. I piszę to bez żadnej złośliwości.



Natomiast jeżeli chcesz pisać stwierdzenia typu "wiem ale nie powiem" albo "nie mam ochoty" to lepiej zamilknij.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AudioST]

Jejciu mam pisać o podstawowych błędach czyli pełne wylewanie masy ?

Po prostu tak sie nie robi

Pętla masy polega na tym ze powstaje zwarty obwód, na ogół jedna pętla.

Jeśli pojawia sie w okolicy takiej pętli pole magnetyczne a w obudowie nie sposób go wyeliminować, to w takiej pętli indukuje się po prostu prąd. Co gorsza taka pętla ma skrajnie niskie impedancje.

Teraz jeśli cześć takiej pętli jest źródłem zasilania czy dostarczania sygnału na sygnał właściwy nakłada sie wartość napięcia wynikajaća z impedancji odcinka i prądu (zasadzniczo normalne IxR)

Oto nie podobające mi się pętle

Oczywiście one mogą wpływać ale nie muszą

Nie wiem co jest po drugiej stronie PCB ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

Ok ok

Ale po co robić kilka różnych projektów tu Reg, Tu selektor tu tamto i owamto

Proponował bym jeden wypasoony sterownik zawierajacy wszystkie porozbijane funkcje



z całym szacunkiem, ale kolega pkrecz stworzył taki właśnie projekt i podzielił się nim z nami.. są tacy dla których ten właśnie projekt jest tym czego akurat potrzebowali (między-innymi, ja do nich należę).. projektów selektorów było już parę, zajrzyj tam.. chyba, że masz lepsze rozwiązanie, zamieść-pewnie będą chętni..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Jejciu mam pisać o podstawowych błędach czyli pełne wylewanie masy ?

Po prostu tak sie nie robi



Sam napisałeś tak się nie robi i nie jest to stwierdzenie odnośnie pętli masy. Nie wytyka się błędu koledze i przy okazji miesza go z błotem nie pisząc za co konkretnie jest tak źle potraktowany.



Gdybyś napisał co jest źle i jak tego uniknąć na samym początku swojej wypowiedzi otrzymał byś podziękowanie za zwrócenie uwagi na błędy i wniósł byś swój wkład do projektu, a tak wywołałeś niepotrzebną dyskusję, nie wspominając o podniesieniu ciśnienia sporej ilości czytających ten temat i stąd takie oburzenie.



Ale nikt nie jest doskonały i mam nadzieję, że wyciągniesz wnioski i w przyszłości nie będziesz popełniał takich błędów.



Odnośnie jakości PCB. Jak sam wspomniałeś, projektowanie PCB, to bardzo obszerna wiedza i nie łatwo takową zaprojektować. Część projektów na forum realizują amatorzy, do których sam się zaliczam i Ci amatorzy bardzo chętnie poszerzali by swoją wiedzę, umiejętności i byliby wdzięczni kolegom, którzy w sposób konstruktywny wyłapaliby błędy i pokazali poprawne rozwiązanie tego błędu. Wówczas wskazujący błędy cieszyliby się poszanowaniem, a projektanci poszerzoną wiedzą. Same pozytywy.



Z drugiej strony faktycznie panuje moda, czy może przekonanie w projektujących PCB, że wylewka masy jest lekarstwem na wszelkie zło, a wiemy, że tak nie jest. No cóż. Uczymy się całe życie i umieramy głupi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AudioST]

Nie napisałem jakoś strasznie mego postu (pierwszego) , no może się mnie tak wydaje.

Wylewka masy nigdy nie była lekarstwem

Nawet w WCZ, gdzie wystepuje wylewka ma ona też ma swoje parametry .... a raczej zasady

Ostrość (jeśli taka wystapiła) postu też miała jeden cel, aby projektujacy sam poszukał dlaczego źle, jeśli napisałem że coś jest źle (a nie był to jedyny wpis ze tam (tu)) coś jest nie tak projektujacy mógł poszukać (dziś to jest bajecznie proste dr. Google odpowiada prawie na każde - poprawnie sformułowane pytanie) a też zawsze można bezpośrednio zapytać.

Dlaczego czasem ludzie oczekują podanego na tależu gotowca ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Dlaczego czasem ludzie oczekują podanego na tależu gotowca ?





To proste. Zostaje ślad na forum i wszyscy mogą łatwo i bezproblemowo przeczytać co i dlaczego jest źle i jak można poprawnie.



Mała dygresja.



Pewnie jak każdy kończący jakikolwiek poziom edukacji spotkał się z różnymi postawami, typami nauczycieli. Byli tacy którzy realizowali program, chłodno, beznamiętnie przekazując i egzekwując wiedzę, byli też tacy, którzy dumnie obnosili się ze swoja wiedzą, takie napuszone pawie i bez względu czy tą wiedzę posiadali czy tylko udawali nie potrafili, nie chcieli tej wiedzy przekazać. Odsyłali do literatury, używali różnych forteli aby nie wdać się w dyskusję w której musieliby się wykazać swoją wiedzą ale byli też tacy, którzy potrafili przekazać wiedzę z pasją, zawsze pogodni, uśmiechnięci, żyli tym co robili. Dyskusje na ich lekcjach, wykładach były ciekawe i wciągające, potrafili nawet najbardziej zawiłe problemy przedstawić prosto i zrozumiale, chodziło się na te lekcje z przyjemnością, a nawet z radością.



I teraz po co to wszystko piszę.



Po latach muszę stwierdzić, że wiedza zdobyta miło i przyjemnie jest najtrwalsza choć nie okupiona praktycznie żadną pracą, śleńczeniem nad literaturą, zakówaniem.



Oby każdy miał dane choć raz w życiu zetknąć się z osobą, która żyje tym co robi i zawsze chętnie dzieli się bez ograniczeń z innymi swoją pasją.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



A tak wracając do meritum tematu to zgodnie z obietnicą

1. przesłałem pliki z oprogramowaniem do pkrecz

2. zaprojektowałem płytkę pod część cyfrową projektu (w formie panelu przedniego)



Na płytce znajdują się:

- zasilacz dla +5V (mostek + stabilizator)

- wyświetlacz LCD 2x8 znaków z podświetleniem

- przycisk MUTE

- impulsator VOLUME z opcją zabudowanego przycisku MUTE

- dwa odbiorniki IR do wyboru TSOP1736 (duży) lub TSOP32136 9(mały)

- złącze do podłączenia DS1802



dodatkowo w stosunku do pierwotnego projektu

- przycisk POWER

- LED StandBy

- sterowanie przekaźnikiem POWER.

- pady do podłączenia programatora ISP.



Płytka jednostronna o wymiarach 132mm x 32mm.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jeremy]

Super, jednak dla mnie wszystko chyba zbytnio skondensowane na przestrzeni zaledwie 132mm

Srednio da sie zastosowac porządną gałeczkę dla impolsatora i jednoczesnie wykorzystac przycisk mute, podobnie z wyświetlaczem, jesli chciiałbym go ukryc "za szybką" razem z czyjnikiem ir, przycick mute ląduje tez pod szybką, a kilka mm dalej jest nasz impulsator.

Ciezko to zaadoptowac w praktyce, dobrze by było aby to jakos przemyśleć i moze lekko zwiekszyć wymiary pcb, pozwalając na nieco wiecej swobody w wykonaniu juz samego panelu przedniego ...



Kibicuje, super projekt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

To podrzucie jakieś założenia co do wymiarów, zwiększenie płytki to niewielki problem.



Software i PCB zaprojektowałem tak dla sportu aby powstawały jakieś forumowe projekty, sam aktualnie nie mam potrzeby tego typu rowiązania.

Więc płytkę dostosuję do potrzeb zainteresowanych osób.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grze_sio]

JarekC, fajna płytka

Czy będą zamówienia na te płytki, czy też udostępnisz pdf do prasowania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,

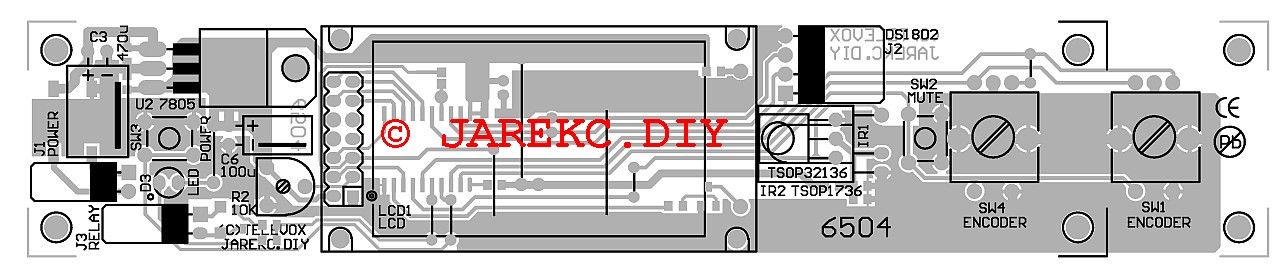

Po uwzględnieniu uwag jeremy powstała nowa wersja płytki z dodatkowymi opcjami:

- położenie czujnika IR zostało tak zmienione aby dało się go umieścić na wolnej przestrzeni wyświetlacza LCD (przykład na zdjęciu)

- zostały rozsunięte przycisk MUTE (SW2) i impulsator (SW1), bez problemu można zastosować gałkę o średnicy 30mm

- w przypadku gdy przycisk MUTE jest niewykorzystywany lub stosujemy impulsator z wbudowanym przyciskiem możliwy jest montaż bliżej LCD (SW4)

i odcięcie niepotrzebnej części PCB (podwójne punkty montażowe)



Jeżeli zbierze się około 10 chętnych to mogę zamówić płytki i ATTINY2313



Na razie tyle z mojej strony.

Jak pkrecz przetestuje program to wrócę do tematu a teraz biorę się za inne projekty.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grze_sio]

Ja byłbym chętny na taką płytkę i procek do kompletu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

>pkrecz



Czy udało Ci się ju z przetestować układ?



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

>pkrecz



Czy udało Ci się ju z przetestować układ?



Pozdrawiam

JarekC



Jeszcze nie ... wszystko mam przygotowane. Czekam na wyświetlacz - ma być jutro. W piątek planuje uruchomić układ.



Ale czasu nie marnowałem ....:)))) Przeprojektowałem nieco płyteczkę: wyprowadziłem złącze do połączenia kaskadowego oraz złącze z zasilaniem 5V.



Aktualny schemat w załączniku. Czy nie uważacie, że lepiej sygnał pobrać za rezystorem R1. W razie wysokiego sygnału na wejściu będzie można wlutować dzielnik z rezystorów R1 i R2 celem obniżenia sygnału. Co Koledzy na to ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Października 2012 przez pkrecz

[kudzu]

Może to nie w porę już, ale czy ktoś może interesował się innymi potencjometrami?

Np AD5242:

2x10k, 2x100k lub 2x1M,

zasilanie +/-2.7V lub +5.5V,

THD 0.005%,

tolerancja gorzej, bo +/-30%



albo AD5262:

2x20k, 2x50k lub 2x200k

zasilanie +/-5.5V lub 16.5V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jeremy]

Ukladzik super, gratulacje,

Co do dzielników wejsciowych, chyba moze tak zostac, zawsze mozna zmienic wartosci tych rezystorów lub ich po prostu nie montowac w zaleznosci gdzie wepniemy ten uklad w naszej wlasnej aplikacji.



Moze durne pytanie:

Czy zlacze kaskadowe ma za zadanie umozliwic obsluge ukladów zbalansowanych ?



Kawal dobrej roboty, Pisze sie na to

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Października 2012 przez jeremy

[pkrecz]

Była sugestia wyprowadzenia takiego złącza do połączenia kaskadowego i takie zrobiłem ... tym bardziej, że soft to przewiduje.

Dopinamy ostatnie poprawki softu z Jarkiem. Nowy projekt PCB również gotowy. Więc generalnie dużo do końca nie zostało :))) Z poważniejszych testów to zostały mi bufory ... bo sam DS sprawuje wyśmienicie :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AudioST]

Ostatnio testowałem dwa "najpopularniejsze" potencjometry cyfrowe i nie w nikajać w budowę .... ale to straszny ....

Nie mówię aby ich nie stosować ale do dobrego audio to one sie nie nadają

Jak kto chce mogę przedstawić wyniki :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Jak kto chce mogę przedstawić wyniki :)



To ja poproszę razem z aplikacja tych potencjometrów i zasilaniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Ostatnio testowałem dwa "najpopularniejsze" potencjometry cyfrowe i nie w nikajać w budowę .... ale to straszny ....

Nie mówię aby ich nie stosować ale do dobrego audio to one sie nie nadają

Jak kto chce mogę przedstawić wyniki :)



Widzę jednak, że jesteś forumowym trollem.

I kontynuujesz politykę wszystko na nie (choćby twój ostatni wpis w wątku dotyczącym transformatorów na wyj DACa) i podobnie tutaj.



Przestań tylko krytykować tylko jak już pisałem w innym wątku przedstaw lepsze rozwiązanie. Bo jak na razie na tym forum

nie przedstawiłeś żadnego projektu, schematu lub własnego wykonania



A w tym przypadku czekamy na rzetelne wyniki porównania tzn:

- wykonanie pomiary

- wrażenia odsłuchowe

- schematy testowanych układów

- zdjęcia testowanych układów (bez tego nie uwierzę że cokolwiek robiłeś).



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AudioST]

do pierwszej insynuacji nic nie napisze to świadczy tylko o MR JaroC i jego poziomie,



Mam taką cechę ze nie akceptuję voodoo audio i bzdur.



Wyniki pomiarów przedstawie

Odsłuchów nie bo to jest za bardzo subiektywne, i nie będę polegał na moim widzimisie (jak to tu niektórzy robią)

Moze sie to komus podobać lub nie i na pewno nie będę sie tym przejmował.



Dla mnie audio to technika i nauka i za dobre audio (i jego elementy) uważam te ukłądy które jak najbardziej wiernie przedstawiają na wyjściu to co na wejściu ... to też sie może komuś podobać lub nie i też się tym przejmować nie będę.



Post wstawiłem po to aby uświadomić że układ ma wady i trzeba o nich pamiętać .....

Zresztą o wadach potencjmetrów cyfrowych już było :) nie raz.



Ja jak coś buduje to powstaje pototyp bloków, i na ich podstawie wprowadza się zmiany w blokach. (pisałem ze bedzie powstawał sel - duży i powstaje, też pisałem że będzie bez hamulców i w miarę możiwosci najlepszy .... pisałem)

I też taką zasadę stosuję po prostu :)



No tyle na razie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

do pierwszej insynuacji nic nie napisze to świadczy tylko o MR JaroC i jego poziomie,



Mam taką cechę ze nie akceptuję voodoo audio i bzdur.



Wyniki pomiarów przedstawie

Odsłuchów nie bo to jest za bardzo subiektywne, i nie będę polegał na moim widzimisie (jak to tu niektórzy robią)

Moze sie to komus podobać lub nie i na pewno nie będę sie tym przejmował.



Dla mnie audio to technika i nauka i za dobre audio (i jego elementy) uważam te ukłądy które jak najbardziej wiernie przedstawiają na wyjściu to co na wejściu ... to też sie może komuś podobać lub nie i też się tym przejmować nie będę.



Post wstawiłem po to aby uświadomić że układ ma wady i trzeba o nich pamiętać .....

Zresztą o wadach potencjmetrów cyfrowych już było :) nie raz.



Ja jak coś buduje to powstaje pototyp bloków, i na ich podstawie wprowadza się zmiany w blokach. (pisałem ze bedzie powstawał sel - duży i powstaje, też pisałem że będzie bez hamulców i w miarę możiwosci najlepszy .... pisałem)

I też taką zasadę stosuję po prostu :)



No tyle na razie :)



Jakoś nie widzę pomiarów, schematów ani zdjęć. Nawet nie raczyłeś podać typów testowanych potencjometrów.

Jak się odnosisz do innych pokazuje również styl pisania z błędami ortograficznymi i literówkami, w cytowanym poście jest ich tylko 11.

Więc w dalszym ciągu nie jesteś dla mnie wiarygodną osobą. Większość Twoich wpisów na forum nic nie wnosi do dyskutowanych tematów.



Poza tym JarekC an nie JaroC



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AudioST]

Ojtam ojtam stylista :)

Nie siedze i leze bokiem bede miał czas to umieszcze - zasadniczo akurat nie mam tego przy sobie, nawet tego nie zapisywałem :)

Dla ciebie muszę to robić ekstra od nowa :)

Warunki pomiarów podam, pod nóż pójdzie PGA2310UA

Aplikacja zgodna z datasheet

Materiały

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sinusem mierzyć nie będę bo zgrubsza jest to samo co DS więc bez sensu

Za to pokażę prostokącik :) - a on mnie tu interesuje :) - a zarazem ukazuje co nie tak - albo co mi się nie podoba - MI

Koledze JarkowiC zlecę wykonanie tych samych pomiarów na DS-ce :) może :) u niego wyjdzie lepiej :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Ojtam ojtam stylista :)

Nie siedze i leze bokiem bede miał czas to umieszcze - zasadniczo akurat nie mam tego przy sobie, nawet tego nie zapisywałem :)

Dla ciebie muszę to robić ekstra od nowa :)

Warunki pomiarów podam, pod nóż pójdzie PGA2310UA

Aplikacja zgodna z datasheet

Materiały

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sinusem mierzyć nie będę bo zgrubsza jest to samo co DS więc bez sensu

Za to pokażę prostokącik :) - a on mnie tu interesuje :) - a zarazem ukazuje co nie tak - albo co mi się nie podoba - MI

Koledze JarkowiC zlecę wykonanie tych samych pomiarów na DS-ce :) może :) u niego wyjdzie lepiej :)



To w końcu jakie potencjometry testowałeś?

I znowu migasz się od konkretów. Wyników nagle nie ma. Info o zasilaniu brak itp...

Nic się mnie zmieniło w mojej ocenie Twojej osoby, jesteś niewiarygodny.

I prośba może nie pisz już więcej w tym wątku.



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
