Potencjometr cyfrowy DS1802

[jusq]

brak wpłat od panów

- darju,

- grzegrzol



Proszę o wpłacenie kasy bo blokujecie Panowie cały temat



A ja chętnie wezmę pozostałe dwa.

[grze_sio]

ok, czekam do dzisiaj wieczorem

Jeśli nie będzie odzewu to podam dane do wpłaty chętnym osobom,

a Panów zalegających skreślę z listy

[grze_sio]

Wpłaty wpłynęły, więc pcham sprawę dalej

[kiku1]

jaki impulsator będzie najbardziej odpowiedni?

[JarekC]

Program obsługuje wszystkie typy impulsatorów 1cykl/na skok, 1/2cyklu na skok i 1/4cyklu na skok

Trzeba tylko w konfiguracji wybrać jego typ.

Więc wybór bardziej zależy od twoich preferencji cod do rozmiaru długości ośki itp oraz od tego gdzie będziesz kupował.



Pozdrawiam

JarekC

[kocur57]

Witam,

Jak wygląda sprawa wysyłki układów DS. Nie chciałbym nikogo ponaglać ale minęło już trochę czasu bez żadnej informacji w tej sprawie.



Pozdr.

Kocur57

[grze_sio]

Kasa do kolegi ChUml została wysłana w dniu 7 stycznia i miał do mnie wysłać układy.

Jeszcze do mnie nie dotarły, czekam na przesyłkę

[grze_sio]

Przyszły kostki

Proszę osoby które tego jeszcze nie uczyniły o podanie adresu do wysyłki na PW

[caxap]

Jakie wrażenia z uruchomienia Koledzy? Ja na razie poskładałem całość i uruchomiłem wyświetlacz. Musiałem mocno podregulować kontrast bo nic nie było widać ale już jest OK. A powie mi ktoś jaki odbiornik IR zastosować, bo mam jakieś dwa z demontażu i nie działają. A może to kwestia ustawień w uP????

[januss73]

Skoro rc5 to 36khz, no i pilot rc5, np phillipsa

Edytowane 20 Stycznia 2013 przez januss73

[grze_sio]

Poporoszę na PW o adresy do wysyłki od Panów



rafalkac

avs

r1212

ja_brzoza

Peja

boomaga

jacel_l

adik82

Edytowane 25 Stycznia 2013 przez grze_sio

[Gość]

grze_sio adres wysyłki podałem na PW 17 stycznia.

[pkrecz]

KOMUNIKAT :)))



Wskazówka odnośnie sprawy przekaźnika. Należy dobrać wartość rezystora R13. U mnie dla napięcia transformatora 8V wartość R13=120R

Edytowane 29 Stycznia 2013 przez pkrecz

[Gość]

grze_sio czekam na odpowiedź na PW w sprawie DS1802

[grze_sio]

Panowie przepraszam za opóźnienie. Musiałem pilnie wyjechać w rodzinnej sprawie i jestem poza domem z ograniczonym dostępem do netu.

Pozostałe kostki wyślę w najbliższy poniedziałek.

[Gość]

:) Wszystko jasne. Dzięki za info, bo już nie wiedziałem czy gdzieś nie leży na poczcie :) U mnie już nie raz zginęło awizo.

[grze_sio]

Przesyłki wysłane, oprócz

rafalkac

r1212



bo nie mam adresów. proszę o podanie na PW

[Saginata]

Planuje ktoś to pomierzyć?

[osimar]

ostatnio nabyłem taki układ. Mam pytanie odnośnie zasilacza. Czy w tym układzie jakość zasilacza jest istotna, czy wystarczy standardowy na LM-ach?

A może wstawić Salasa?

[pkrecz]

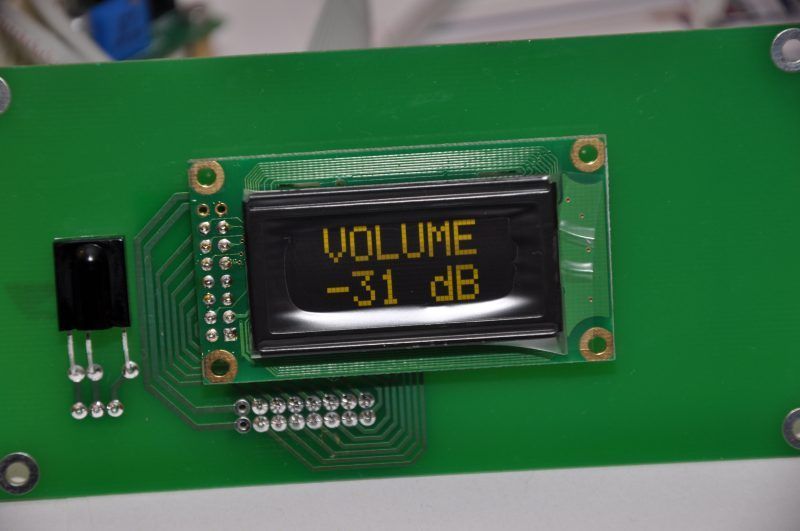

Na potrzeby tego projektu powstała płytka do wyświetlacza. Przykładowe zastosowanie w załączniku. Zostały mi tylko 2 szt. Cena 14 zł/szt. Jak ktoś jest chętny to zapraszam na PW.



PCB pod tego typu wyświeltacz -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Kwietnia 2013 przez pkrecz

[pkrecz]

Została 1 szt.

[pkrecz]

Płytki pod LCD nieaktualne.

Edytowane 22 Kwietnia 2013 przez pkrecz

[adalbert]

Mam pytanie do Kolegów.

W datasheet jest podane, że jest dostępny zakres rezystancji do 45 kohm.

Jak się ustawia w naszym przypadku tę oporność?

Czy rezystorami wyjściowymi w tym wypadku 10 k , czy inaczej?

pzdr

[adalbert]

Mam pytanie do Kolegów.

Sorry za of - widzę ,że dostępny tylko 45 k

[kocur57]

Witam,

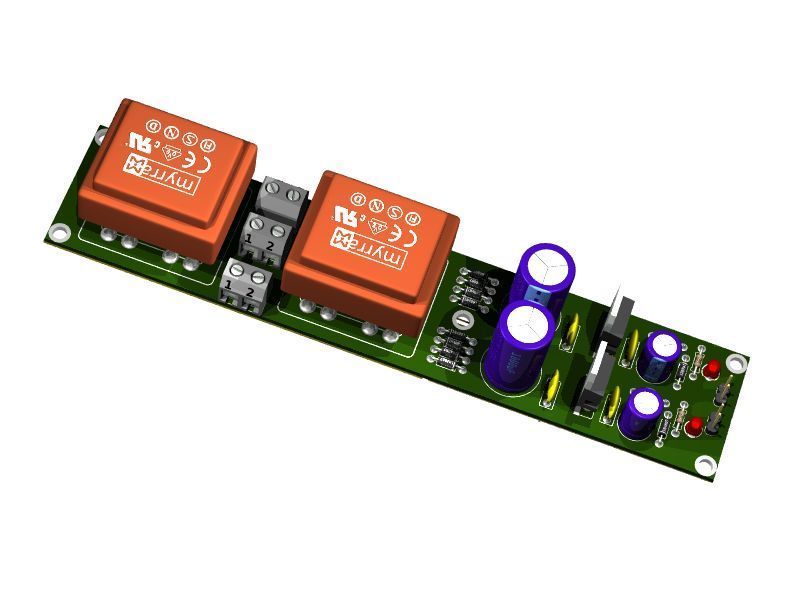

Zrobiłem dedykowany zasilacz do regulacji. Trafka do druku dostępne na all.. wiecie gdzie (indelowskie maja nieco inne piny). Z założenia płytka miała być do odprasowania w domu. Tak więc zamieszczam schemat i całą resztę potrzebną do produkcji. Mój już działa więc projekt przetestowany. Jeśli coś zrobiłem nie do końca zgodnie ze sztuką to przepraszam ale nie jestem zawodowcem w tej dziedzinie. Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kocur57]

Witam,

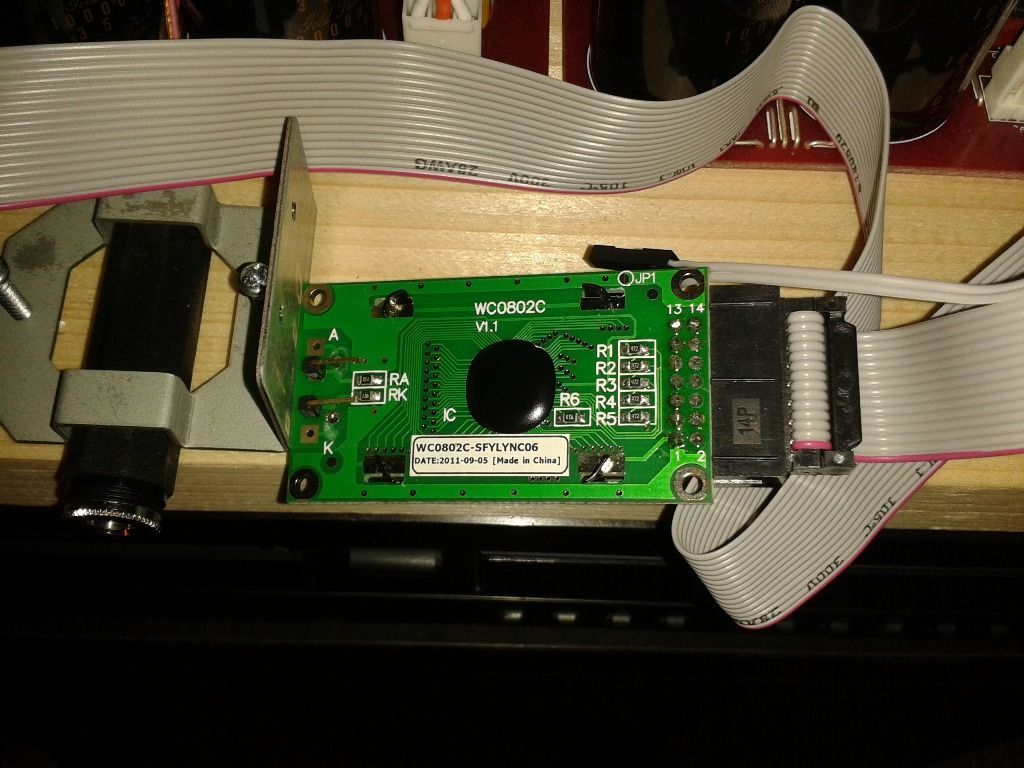

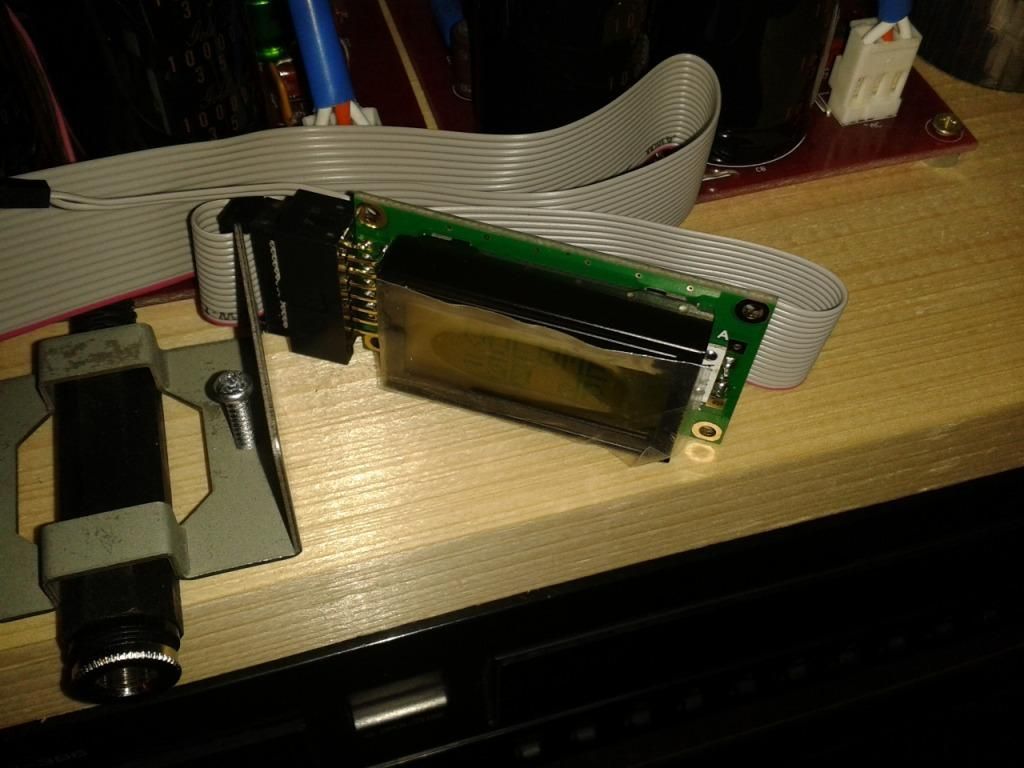

Poniżej zdjęcie zmontowango zasilacza.



Po złożeniu układu i podpięciu wyświetlacza wszystko zdziała jak należy. Nie moge jednak wymusić wygaszenia wyświetlacza po określonym czasie - oczywiście mieniałem domyślne ustawienia w układzie. Po podpięciu 14 pinów do wyświetlacza od razu załącza się podświetlanie. Podłączenie dodatkowych pinów 15 i 16 powoduje jaśniejsze jego świecenie. Nie mam niestety dokumentacji do zakupionego wyświetlacza. Czy ktoś miał podobny probelm i mógłby coś podpowiedzieć??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Kwietnia 2013 przez kocur57

[JarekC]

Witam,

Poniżej zdjęcie zmontowango zasilacza.



Po złożeniu układu i podpięciu wyświetlacza wszystko zdziała jak należy. Nie moge jednak wymusić wygaszenia wyświetlacza po określonym czasie - oczywiście mieniałem domyślne ustawienia w układzie. Po podpięciu 14 pinów do wyświetlacza od razu załącza się podświetlanie. Podłączenie dodatkowych pinów 15 i 16 powoduje jaśniejsze jego świecenie. Nie mam niestety dokumentacji do zakupionego wyświetlacza. Czy ktoś miał podobny probelm i mógłby coś podpowiedzieć??



Tutaj masz kartę katalogową tego wyświetlacza.

Aby uzyskać regulację jasności i możliwość wygaszania musisz usunąć rezystory RA i RK (patrz schemat na str 7 karty katalogowej).

Nie zapomnij jednak o zamontowaniu rezystora R9 na płytce sterownika.

Wg karty podświetlenia ma parametry 4.1V /60 mA czyli R9= (5V-4.1V)/60mA = 15Ohm.



Pozdrawiam

JarekC

[kocur57]

Dzięki za odpowiedź ale coś chyba link się nie załączył. Mógłbyś go jeszcze raz wkleić albo podesłać mi plik na prv. Z góry dzięki.

[JarekC]

Dzięki za odpowiedź ale coś chyba link się nie załączył. Mógłbyś go jeszcze raz wkleić albo podesłać mi plik na prv. Z góry dzięki.



Jeszcze raz link:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kocur57]

OK. Już to poprawiłem i działa jak należy. Coś mi nie pasowały te rezystory ale nie chciałem tego ruszać tak na ślepo. Jeszcze raz dzięki za pomoc.
