Aktywne obciążenie Regulowane - zamówienie zbiorowe !


AudioST

Rekomendowane odpowiedzi

Zamówienie na PCB poszło :)

3 odpadło więc jedna PCB (w sumie 10 PCB) wyszła 44 PLN wiec do PCB będzie dopłata :)

To będzie rozliczone w cenie za elementy :)



Zamówienie na elemeny zrobię ( a raczej ) skompletuje i podliczę jednostkowy zestaw mam nadzieję ze dziś :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

płytki 7 dni

teraz czekam na wpłaty za elementy

i dopłaty ...



Brak dopłat :

andrejos1

audiophill666

pablo231



Jak wszystko dobrze pójdzie za 2 tyg. może koniec przyszłego tygodnia :) ale wątpię płytki w czwartek piątek ...



Prosił bym o wpłaty za te elementy (dopłaty) elementy lubią znikać z TME a kupować w 10 miejscach ciężko :)

Już musiałem poczynić pewne zmiany (potencjometry to będzie 25 i 5 k :) to samo w tym przypadku :)

Tranzystor będzie jeden IRFP250

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

płytki zrobią za ponad tydzień (7 dni r) w tym tyg 3 a w przyszłym 5 ... wyślą więć w piątek 7go czyli wysyłki tak czy siak za ok 2 tyg :)

nestety u nas w Polsze tak to wygląda ....

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

satland dał ciała i wysłał Pocztą, zamiast Kurierem :) więc ... nie wiem czy jutro to będe miał

Będa opóźnienia :)

A co najlepsze zamówiłem kuriera a oni ze juz wysłali :) pocztą ....Ale jak 2 dni temu pisałem żee Kurierem ...:)

Uf.....

Czytaj bajzelek :) Ciekawe co jeszcze wysłali :) bo jakaś awarią sie tłumaczyli :) wieć mozecie dostać płytki do budowy :) np rakiet miedzy kontynentalnych :)

Zobaczymy ....

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Trochę dziwne to co piszesz.

Bo w Satlandzie (prototypy) sposób wysyłki deklarujesz już na etapie składania zamówienia i koszt wysyłki jest doliczony do całkowitej zapłaty.

Produkcja rusza dopiero po wpłacie.

A piszesz że,

.Ale jak 2 dni temu pisałem żee Kurierem ...:)
Tto zmieniałeś formę wysyłki?



JarekC

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Przesyłeczki poszły ...

Ja właśnie lutuje moje

Na razie powstrzymajcie się z lutowaniem niech ja najpierw uruchomię

Napiszę wtedy ewentualnie co i jak :)

Mysle że jutro to uruchomię

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dziś to odpaliłem :)

Wszystko działa :)

Dla przyjętego domyślnego zakresu max 2A na pewno trzeba dobrać R2 teraz jest za mały zakres regulacji :) (tj za bardzo zgrubny :) po prostu większej wartości musi być :)

Układ lubi :) zasilanie stabilizowane :) teraz uważam ze na PCB powinien być stabilizator +12V oraz mostek :) tak aby to można było zasilać bezpośrednio z trafo :) może w II wersji :)

Fajny był by potencjometr 10 obrotowy :) pojedynczy :) ale podbiło by to cenkę :) nawet o tym myślałem :) ale .. ubogo wyło w TME ... w dodatku powiększyło by PCB :)

Ale nie ma problemu :)









Przy 12 V prąd to ok 100mA

Wiec jakiś stab LDO by i może wloz :) mostek SMD i kond :) 16V / 470 - 1000uF ... pomyślimy :)







T4 BUZ nie ma bo jest IRFP ....

Jak ten to nie tamten ....

On nie jest potrzebny

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

kilka pytań:



C19 - jako że jest na nóżce zasilania ICL7107 a masą montujemy kond. 220nF? nie ma tego na schemacie więc wolę zapytać.



R6 - 10K/100K - jak i kiedy która wartość?



R8 - 1K/No - co rozumieć przez "No"



R11-R20 1-0,1/0,5W - rozumiem to jako 10 rezystorów 1R która razem dają rezystancję wypadkową 0,1R, tak?



Jak zmienić przyjęty domyślny zakres 2A max na większy zakres?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

C19 po prostu montujemy :) - troszkę nie rozumiem pytania :)



R6 i R8 to dzialnik napięcia jeśli chcemy mieć do 20A lutujemy 10k i 1k jeśli do 2A to tylko 100k



R11-R20 tak to 10 rezystorów 1 Om-wych co daje w sumie 0,1 łoma :) co przy 2A daje spadek napięcia 200mV

ale uwaga nie przesadzajmyz prądem :) przy 10 A mamy spadek 1 V co daje moc :) 10W a co się skńczy dymiem :)

Myśle ze sensowanie to wytrzyma gdzieś 7 A :)



Jeśli byśmy chcieli więcej to :

1. Trzeba mocy opornik tam są 2 duże dziury musielibyćmy zdobyć w miarę mocny opornik 0,1 lub 0,01A i albo wlutowac 10 oproników 0,1 Oma albo jeden 0,1 lub 0,01 na drucikach do radiatora

2. Moc wydzielana na tranzystorze też bedzie znaczna :) szczególnie przy dużym napieciu pamietejmy ze P to U*I :)



3. Pamiętajmy też o rezystancji termicznej złącza ! to że dany tranzystor ma Ptot np 150 czy 200 W wcale nie oznacza że wyciągniemy z niego tyle :) !!! przy dużym i dobrej tj małej rezystancji termicznej od półprzewodnika (j-c) do otoczenia - odprowadzimy z tranzystora ok 60-70 % mocy maksymalnej !!!

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

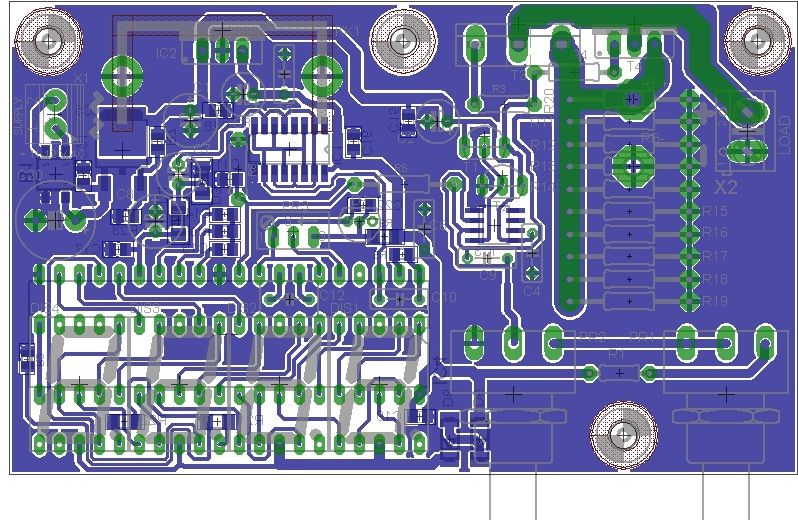

Płytka uległa dalszym modyfikacją (ku przyszłości)

Teraz zasilanie jest Direct z AC 11-12 V

Jeszcze parę małych poprawek



Układ jest przetestowany ....

Więc jeśli by sie pojawiło kolejnych 10 chętnych :) koszt nie jest kosmiczny około 120 PLN



Moze temat nie jest bezpośrednio zwiazany z audio ale do testowania zasilaczy for audio :) sie jak najbardziej nadaje :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

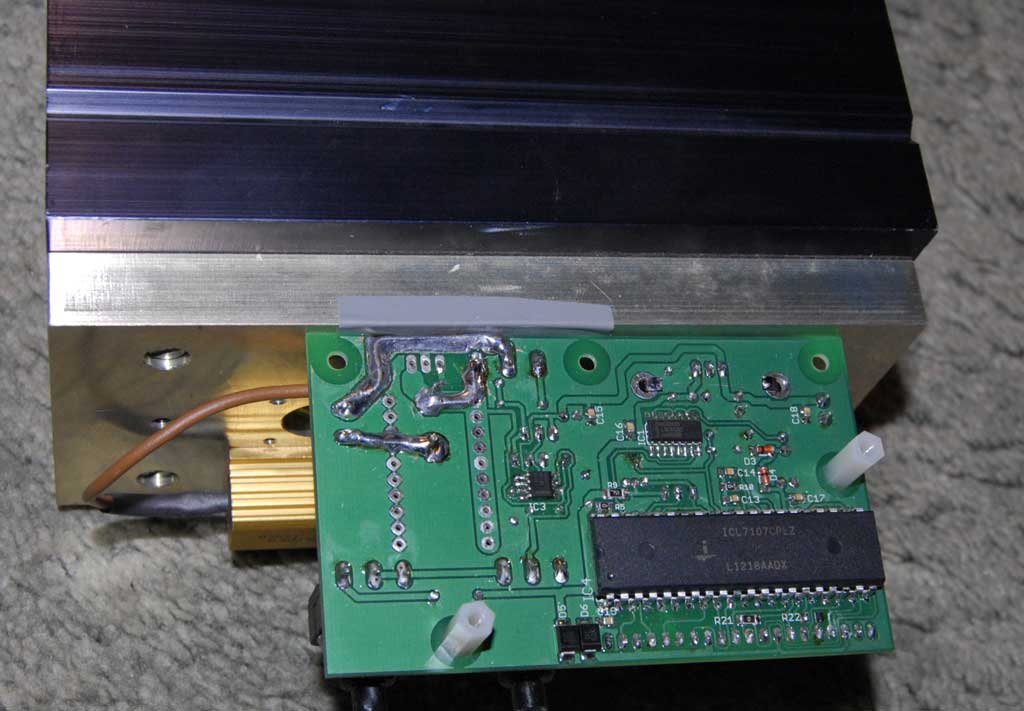

Uruchomiłem układ. Parę uwag.

C19 - 220nF nie ma go na schemacie, to odsprzężenie zasilania ICL-a.

Układ zasilany z zasilacza stabilizowanego 12V

Napięcie ujemne mam nie -5 a -3,7V

Sprawa kropek. Po zamontowaniu rezystorów R21 i R22 będziemy mieć wyświetlone jednocześnie dwie kropki. Ja użyłem zakresu do 20A, więc usunąłem R22.

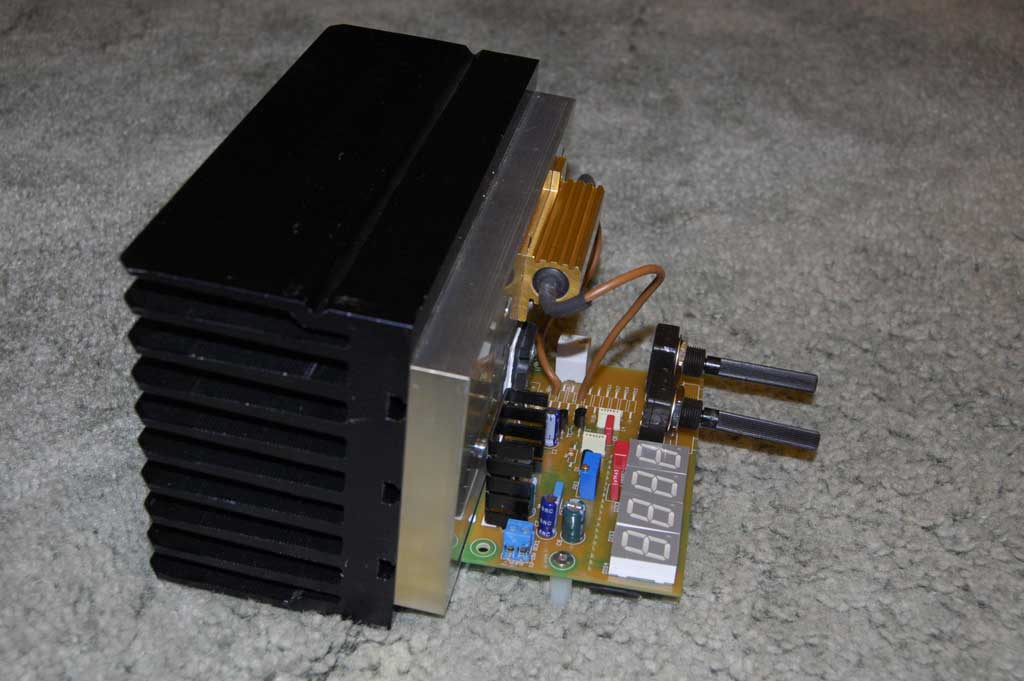

Rezystor obciążenia. Po prostu 0,1 Ohm 50W w obudowie - jak widać na zdjęciu.

Podczas uruchamiania udało mi się spalić tranzystor. I tutaj przestrzegam - połączenie tranzystor - radiator musi być naprawdę dobre. Podkładka i pasta przewodząca ciepło. Tranzystor poszedł przy zaledwie ok. 4A. Po wymianie i dodaniu pasty osiągnąłem 7A (więcej nie dał rady testowany zasilacz, który akurat podłączyłem). Mimo solidnego radiatora grzał się on mocno. Uważam, że dla prądów obciążenia powyżej 10A niezbędny jest już wentylator.

Poza tym płytka jest kiepska. Kilka ścieżek odkleiło mi się podczas lutowania.

Dla dużych prądów konieczne jest też pogrubienie ścieżek wysokoprądowych drutem miedzianym (jak na moim zdjęciu).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dlatego powstała ... kolejna zmodernizowana wersja PCB :) patrz wyżej ...

R21, R22 - oczywiście że należy stosować w zależności od użytego zakresu. (a to zależy od tego jakiego bocznika użyjemy 0,1 Om czy 0,01Om

Jeśli używamy zakresu najlepiej po prostu dać albo 10 x 0,1 Om-a albo jeden 0,01 Om (choć z takim na pewno nie będzie łatwo :) )



A po co podkładka pod tranzystor ?

Jeśli nie uziemiamy :) radiatora to nie widzę sensu - bardzo zwiększamy rezystancje termiczną styku tranzystor - radiator, co właśnie najszybciej skończy się tym że tranzystorek pójdzie z dymem ....

Proponuję pobawić się kalkulatorem radiatorów i po zmieniać wartość rezystancji termicznej tranzystor - radiator i zobaczycie jak zmieniają się dopuszczalne oddawane moce.

Dlatego - w obciążeniach elektronicznych - firmowych jest to po prostu więcej niż jeden tranzystor - z prostego powodu - na jednym tranzystorze TO-3P nie ma szans aby odprowadzić więcej niż 100 W (w jakiś specjalnych wykonaniach 120 - 130W)

Używajmy kalkulatora :) i głowy :) 5A i 25 V np. daje 125 W ..... co w tym przypadku z podkładką izolacyjną na pewno długo nie podziała :)

Co do ścieżek w tym wykonaniu trzeba ostrożnie ja używam temperatur 310 - 330 st i to wystarcza :) o ile mamy dobra lutownicę na chińskiej ... wiadomo jak jest :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

piekne.

przepraszam za wtracenie bo zaczynam myslec o potrzebie takowego obciazenia...



mam takie pytanie. czy nie mozna dostosowac do tego obciazenia zwyklego miernika za 14zl z transportem>?

wydaje mi sie ze koszt duuuzo nizszy niz zakup elementow zwiazanych z czescia pomiarowa>?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Można ale nie wiem czy to ma sens :)

ICLka 8 PLN, 4 wyświetlacze kolejne 8

No razem cześć wyswietlająca około 25 PLN

Więc ... sens żaden :)



Jak są jeszcze chętni :) to już pisałem że można otworzyć nowe zamówienie na PCB :)

PCB w nowszej wersji :)



ale żeby to miało sens no musi się zebrać z 10 chętnych na PCB ...

No można mniej ale podwyższa to cenę jednostkową

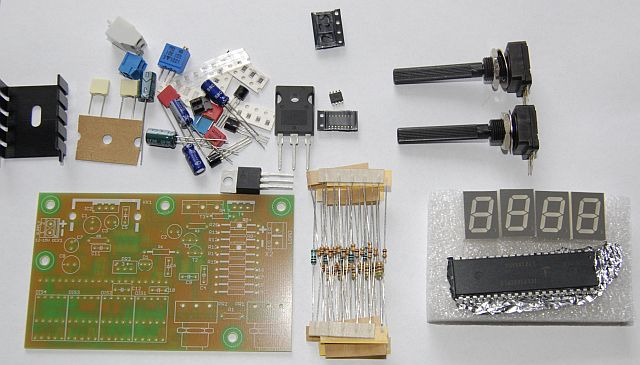

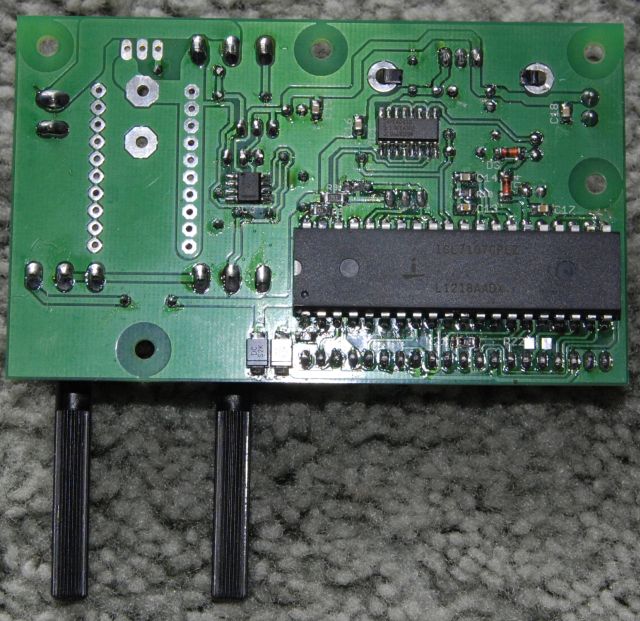

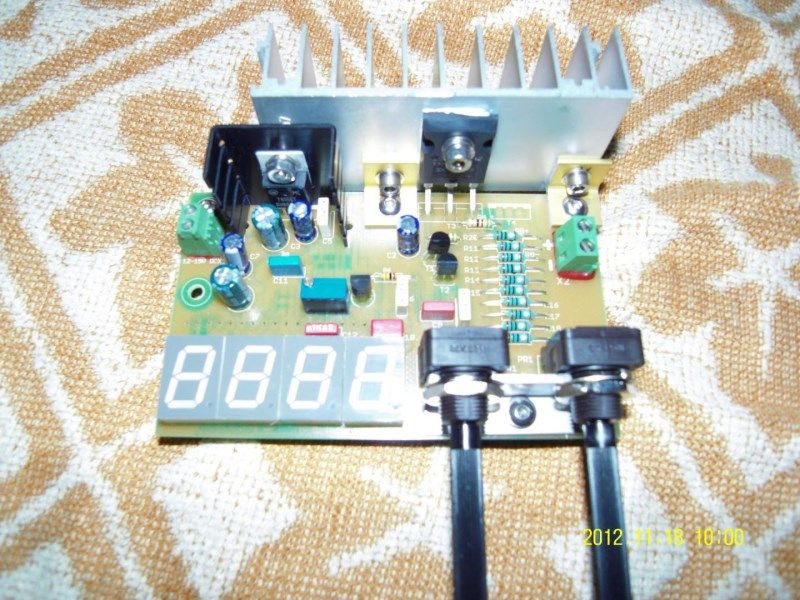

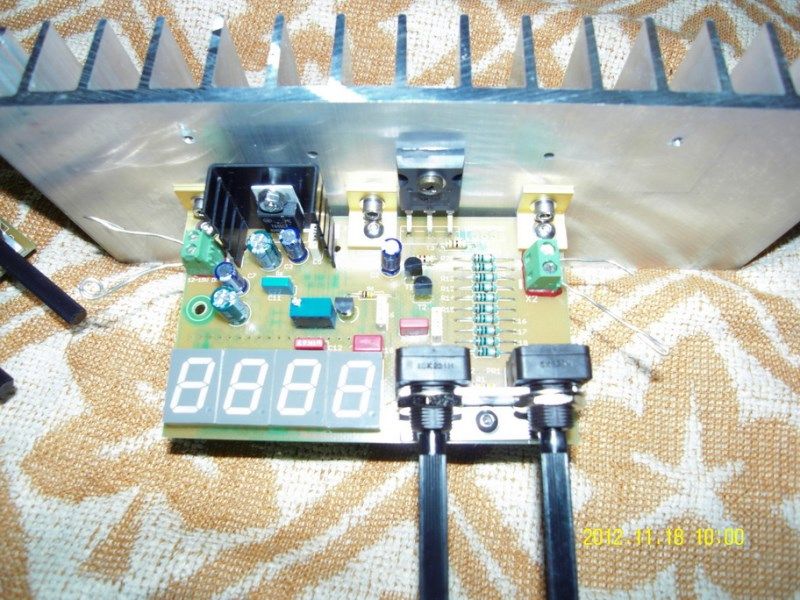

u mnie montaż :

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dzisiaj przetestowałem obciążenie z większym prądem i mocniejszym testowym zasilaczem (5V/20A). 20A było tylko przez chwilę. Przy maksymalnym położeniu obu potencjometrów prąd ustabilizował się na ok. 18,5A. Układ daje więc spokojnie radę. Oprócz zasilaczy do wzmacniaczy można go używać do sprawdzania zasilaczy komputerowych. Przy 18,5A radiator jest bardzo gorący już po kilku minutach.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 2 miesiące temu...

Zmieniła się nieco koncepcja zastosowania tego obciążenia i w związku z tym mam do sprzedania dwa komplety - jeden zmontowany, nieuruchomiony i drugi - płytka i elementy. Cena za zmontowany 110zł + 11 przesyłka paczką priorytetową. Cena za płytkę z elementami 100zł + 11 przesyłka j.w.



W obu przypadkach samemu należy dobrać rezystor obciążenia oraz radiator.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
