LVDS do I2S RJ45

**Groh** · 25 Grudnia 2012

Witam

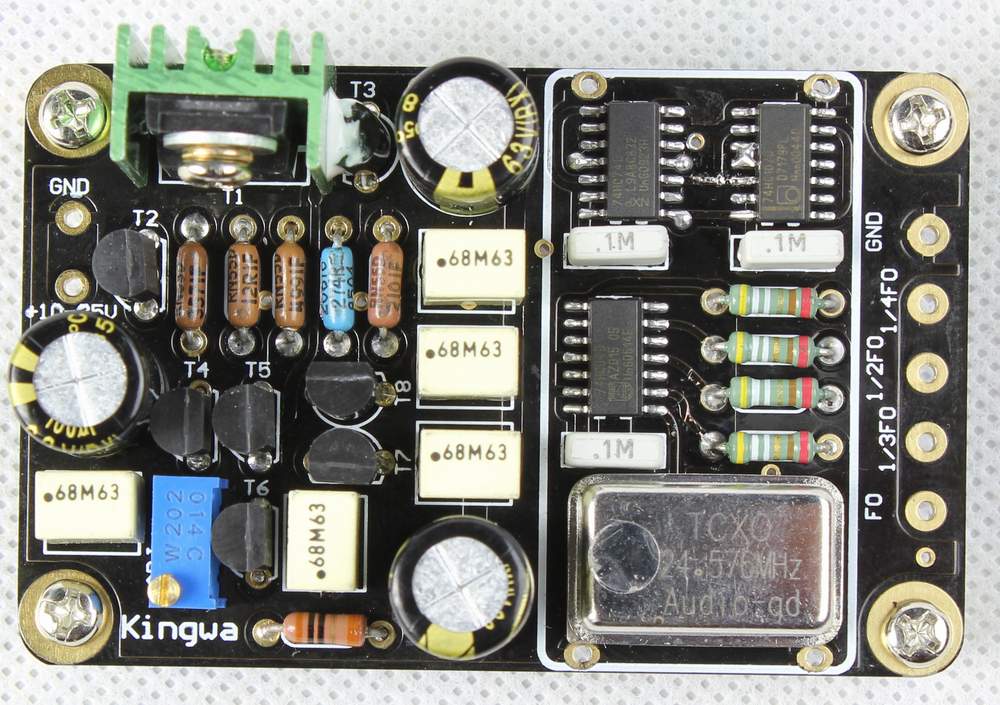

Ma może ktoś schemat tego złącza (LVDS)? Mam transport który posiada takowe i DAC`a z wyprowadzonym I2S w postaci RJ45. Ma może ktoś jakieś doświadczenie z "przejściem" z jednego standardu na drugi? Z tego co się orientuje to LVDS jest już zbuforowany i wysyła sygnał w sposób zbalansowany, ale mogę się mylić. Nie boje się lutownicy, ale nie mam doświadczenia w tego typu "przeróbkach". Jak by ktoś dysponował gotowym schematem, najlepiej z zewnętrznym zegarem maserowym to bardzo proszę o pomoc :). Chętnie bym podłączył ten zegar

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

AudioST · 25 Grudnia 2012

Nie wiem może się nie znam (już czasem nie nadążam za tymi zmianami ale co to jest LVDS ?)

Low Voltage Diff Signal ?

?

W czym to jest stosowane ?

**Groh** · 25 Grudnia 2012

Mam nadzieje ze nie pokręciłem standardu. Na pewno wtyczka to 13W3 stosowana w kiedyś w monitorach. Mam to w Muse Model Five.

JarekC · 26 Grudnia 2012

Informacje na temat I2S-E oraz złącza 13W3 znajdziesz tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

AudioST · 26 Grudnia 2012

Ktoś to w ogóle stosuje ?

Kolejny jakiś prawie ? Martwy standard ... ?

JarekC · 26 Grudnia 2012

Ktoś to w ogóle stosuje ?

Kolejny jakiś prawie ? Martwy standard ... ?

I znowu twoje nic nie wnoszące uwagi. Nudzisz się?

Kolega ma urządzenie z takim wyjściem i chce je wykorzystać. Koniec kropka.

JarekC

AudioST · 26 Grudnia 2012

A tu się kolega mylisz ...

A czytałeś wpis autora No bo chyba nie do końca :)

Po pierwsze nie wiemy co naprawdę on tam ma :)

To raz

dwa Czy są takie przejścia z tego na tamto to też nie wiem, no można by ciągnąc dalej .

Stosować jakieś rozwiązanie na siłę tylko dlatego że jest egzotyczne nietypowe i pewnie kosztowne :) to typowe ....

A więc może pytanie czy tego transportu (co to ?) i czy tego DAC-a nie da się połączyć inaczej ?

Jeśli nie a jest to faktycznie jakiś szczytowy sprzęt ... to można się porywać trzeba znać precyzyjnie specyfikacje tego wynalazku I2S-e Sama wtyczka będzie kosztować parę dych :)

Najpierw trochę rozsądku kalkulacja możliwości a później szukać rozwiązania :)

barmanekm · 26 Grudnia 2012

Tutaj troszkę w temacie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I2S to standard transmisji

LVDS to bardziej standard sprzętowy. Dane w standardzie I2S mogą być przesyłane przez LVDS. Nie jestem ekspercie, ale udało mi się wyszukać tyle. Powinno być do zrobienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

shark700 · 26 Grudnia 2012

->Groh

Najważniejsza jest wiedza czy oba urządzenia działają rzeczywiście w standardzie I2S i to w jakim, ponieważ często szyna po której przesyłane są dane audio jest tak dla uproszczenia nazywana, jednakże dane przesyłane są w innym standardzie, a jest ich kilka. Z reguły urządzenia od jednego producenta sa kompatybilne ze sobą.

Jeżeli na 100% standardy napędu i daca pokrywają się to potem wyszukujesz "LVDS receiver", kupujesz scalaczka, płyteczka i krótkich dwóch dniach pracy wszystko działa:-)

Jeżeli Twój dac posiada staszy odbiornik typu CS84xx to łatwiej i z lepszymi efektami można umieścić zegar w dacu, przetaktować nim CS a potem wysłać do napędu, tutaj też trzeba spełnić pewne warunki, aby to wszystko zadziałało.

Omawiane połączenie w chwili obecnej stosuje Accuphase w swoich urządzeniach, robione właśnie na LVDS więc to nie jest ani nic nowego, ani nic nadzwyczajnego, jedyny problem to niekompatybilność tych rozwiązań pomiędzy producentami.

PS

Nie kupuj chińskich zegarów.
